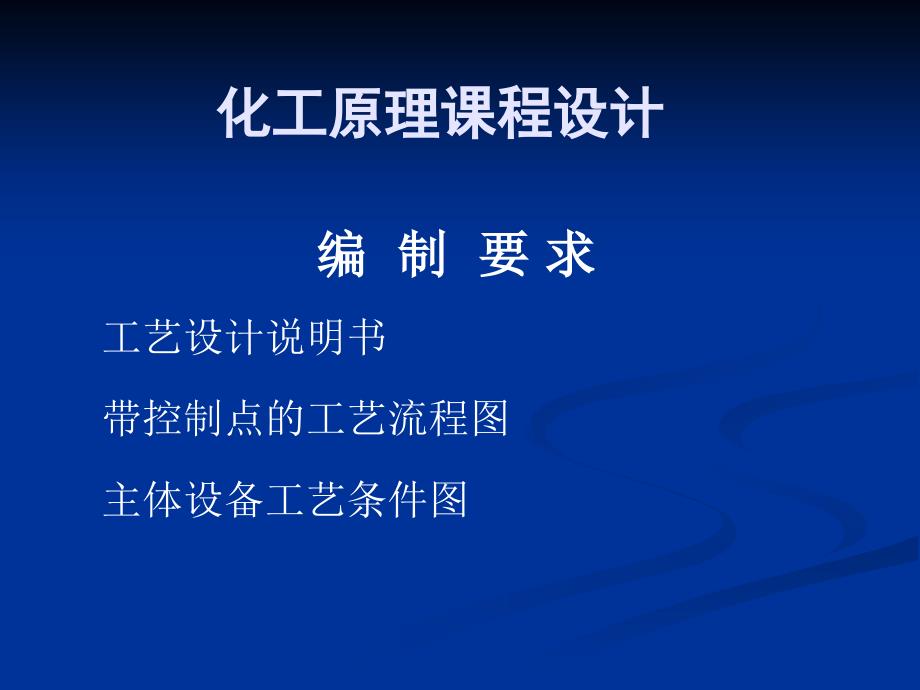

编 制 要 求 工艺设计说明书 带控制点的工艺流程图 主体设备工艺条件图,化工原理课程设计,,,一、工艺流程图的表示方法,图大小：3#图纸：297×420 mm 电子图板（AUTO CAD）中设置生成,流程图的信息要求：,（1）单元设备及物流线：（2）操作条件： P、T（塔） （3）物流号 ：◇ （4）物流线：di , P(MPa/100m) （5）传热量：Q（ kW） （6）控制方案 （7）物流衡算表,一、工艺流程图表示方法,（1）化工设备常规表示方法（p.8 流程图）设 P11-13 表2-1—设备和机械图例P 16-19 表2-4—管道、管件和阀门图例工艺物料管线—粗实线辅助物料管线—中实线仪表控制管线—细实线或细虚线 要求：平直、交叉处（细让粗、后让先）考虑设置间的相对位置,,,,,,,（2）控制点的表示方法： 参量代号：设 P22 表2-8—被测变量和仪表功能字母代号功能代号：设 P22 表2-8—被测变量和仪表功能字母代号仪表控制点的图形符号：表2-7调节阀符号：图2-7（p.23）、表2-4仪表位号标注：图2-6 （3）主要控制点：塔顶温度（压力）、塔底温度塔底液位、 塔顶回流量回流罐液位、进料温度、进料量,xF,,,,,二、设备工艺条件图表示方法,1、设备工艺条件图（1）设备简图：单线表示，表示设备工艺要求的结构型式、尺寸、 接管规格、位置等。
2）技术特性指标：由工艺提出的设备操作压力、温度、介质、容积、 材质、传热面积等3）管口表： 规格、公称（直径）尺寸、连接形式二、设备工艺条件图表示方法,2、图面安排： 图、表均匀，美观二、设备工艺条件图表示方法,3、设备工艺条件图表示方法（1）绘图,1）主要特征线用粗实线表示：外形轮廓线、具有工艺特征的零部件，例： 塔体、塔板、接管、补强…….换热壳体、折流板、膨胀节等2）辅助线、尺寸标注、中心线等用细实线2）尺寸标注方法1) 尺寸的种类a. 工艺特征尺寸：反映设备的性能、规格b. 装配尺寸：零部件相对位置、方位、距离、角度c. 安装尺寸：设备与基础及其它设备的关系d. 外形尺寸：表示设备总长、总高、宽等；人孔、手孔、标高等二、设备工艺条件图表示方法,二、设备工艺条件表示方法,2）尺寸的基准a. 设备的筒体、封头的中心线b. 设备支座的底面c. 设备法兰的密封面d. 设备筒体和封头焊接环焊线 3）尺寸的标注方法尺寸数字随尺寸线方向变化，在尺寸线上方及左方原则上不许注出封闭尺寸二、设备工艺条件图表示方法,,4）几种特殊标注方法a. 筒体尺寸：钢板卷制筒体：标准内径di及壁厚、高度无缝钢管：主外径d0,b.管口尺寸无缝钢管：标注 外径×壁后卷焊管：标准公称Dg直径或内径di,封头：标注高度 h,二、设备工艺条件图表示方法,(3) 管口方位图1）粗实线画设备主体轮廓图，以点划线标出管中心线，用粗实线画接管及零件的示意图。
2）以顺时针标注角度3）接管以小写字母a.b.c…编号(不推荐i,l,o,q用途尺寸）相同管则字母加下标：a1,a2…编号时按顺时针二、设备工艺条件图表示方法,（4）技术特性表（图纸右上方）内容：设计压力设计温度物料名称主要特性参数：传热面积、塔高、实际板数、板型,（5）管口表设表2-15， P36（格式、尺寸）,,1、精馏塔的绘制（1）塔体及裙座： NP、HT、再沸器高度等（2）塔板分布： NP、HT（3）塔板布置： 水力学要求（4）接管及分布：内径及长度，要求画出轮廓（5）人孔（10-20板一个）,2、再沸器 （1）要求： 要求画组装图（简化）； 不要将再沸器与塔画在一起，画再沸器单体设备； 确定主要工艺结构尺寸； 对辅助结构可示意表示，不给尺寸（拉杆、防冲板） 材料及强度不考虑（强度核算）,（2）再沸器组装图1）壳体2）封头3）花板、排管4）折流板5）接管大、小尺寸及定位尺寸6）管束,作为工艺包不需要组装图，只需要工艺条件图，许多非工艺结构，如固定、补强、支持、安装等由详细设计考虑1、物性的确定塔设计中物性的确定按塔顶、塔底温度条件； 本设计中已知塔顶压力（非常压），塔底压力初估 时按每块板阻力降100mmH2O。
由压力求温度时 塔顶求露点温度、塔底求泡点温度，试差或编程序 （参考教材P6计算框图）其中非理想物系的Ki 由P-t-K图查取试差到,六、几点说明,六、几点说明,（注意：只有近似理想体系，则：,饱和蒸汽压按安妥因方程求 ） 于是：,相对挥发度取塔顶、塔底的平均值来计算塔板数计算出塔板数与假设的板数不附合，应该迭代求解，直到相等为止（本设计要求迭代一次即可，以理解实际过程的求解方法）六、几点说明,注意混合物物性的求取，若组成相差很大，不能简单加成，例如： 混合液体的密度：1/ Lm=(wi/ Li)其中wi :混合物中组分i的质量分率再沸器设计中：塔底压力=塔顶压力+阻力降进而确定塔底温度，求物性,4、相对挥发度：=KA/KB,高压下KA、KB查图 乙烯、乙烷物系： =1.478 丙烯、丙烷物系： =1.133 5、气相密度：高压下非理想气体，查压缩因子Z由 Pr=P/Pc, Tr=T/Tc 查 ZV=PM/RTZ,六、几点说明,6、加热剂、冷却剂：乙烯、乙烷物系：热水、液氨丙烯、丙烷物系：蒸汽、冷却水 7、再沸器设计中：汽化率初值：乙烯、乙烷物系xe=0.3左右丙烯、丙烷物系xe=0.25左右蒸汽压斜率：书上查不到，自己估算。
六、几点说明,六、几点说明,物性参考书: 石油化工设计手册-基础数据 (2)石油化工工学丛书-乙烯工学 (3)化工物性算图手册 (4)石油加工单元过程原理,作为工艺包不需要组装图，只需要工艺条件图，许多非工艺结构，如固定、补强、支持、安装等由详细设计考虑六、几点说明,七、单元设备工艺条件图说明,要求：设备的主要工艺尺寸；接管的定位尺寸，由单线表示即可；技术特性表：温度、压力、介质名称、主要性能参数；管口表：接管、公称尺寸、规格、长度、材质、用途七、单元设备工艺条件图说明,精馏塔：（1）塔体及裙座： NP、HT、再沸器高度等（2）塔板分布： NP、HT（3）塔板布置： 水力学要求（4）接管及分布：内径及长度，要求画出轮廓（5）人孔（10-20板一个）,塔体工艺装配图,设备接管表（注明接管法兰的标准号）,。
