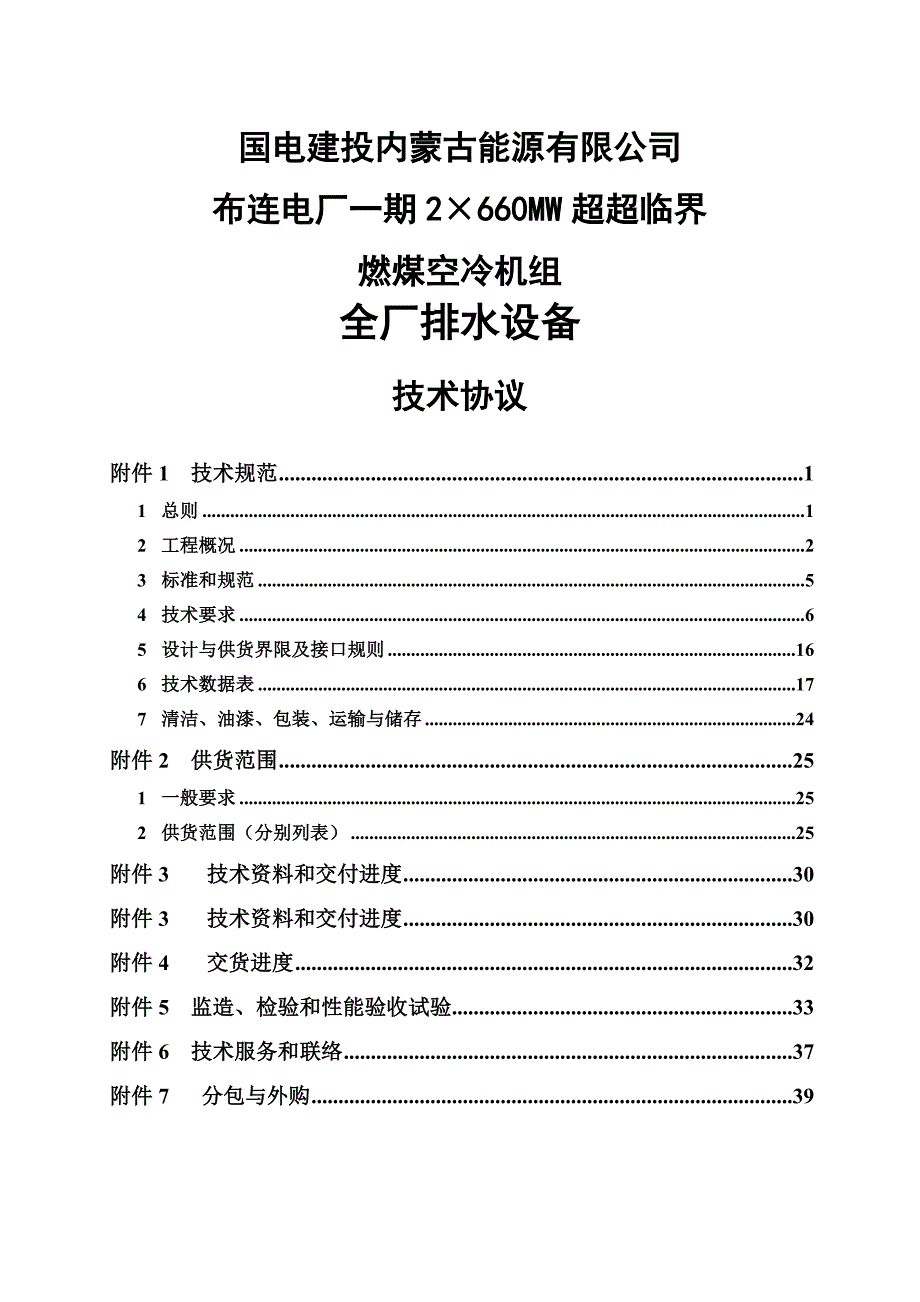

国电建投内蒙古能源有限公司布连电厂一期 2×660MW超超临界燃煤空冷机组全厂排水设备技术协议附件 1 技术规范 .................................................................................................11 总则 ..................................................................................................................................12 工程概况 ..........................................................................................................................23 标准和规范 ......................................................................................................................54 技术要求 ..........................................................................................................................65 设计与供货界限及接口规则 ........................................................................................166 技术数据表 ....................................................................................................................177 清洁、油漆、包装、运输与储存 ................................................................................24附件 2 供货范围 ...............................................................................................251 一般要求 ........................................................................................................................252 供货范围（分别列表） ................................................................................................25附件 3 技术资料和交付进度 ........................................................................30附件 3 技术资料和交付进度 ........................................................................30附件 4 交货进度 ............................................................................................32附件 5 监造、检验和性能验收试验 ...............................................................33附件 6 技术服务和联络 ...................................................................................37附件 7 分包与外购 .........................................................................................39附件 1 技术规范1 总则1.1 本技术协议适用于国电建投内蒙古能源有限公司布连电厂一期 2×660MW 超超临界燃煤空冷机组工程的全厂排水设备，它提出了上述设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 买方在本技术协议中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术协议和所列标准要求的高质量产品及其相应服务对国家有关安全、环保等强制性标准，必须满足其要求1.3 在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买、卖双方共同商定1.4 卖方须执行本技术协议所列标准本技术协议中未提及的内容均满足或优于本技术协议所列的国家标准、国际标准、国家电力行业标准和技术支持方所采用的有关标准，有矛盾时，按较高标准执行1.5 全厂水工排水设备及其附属设备使用寿命不少于 30 年1.6 卖方在签订技术协议后一周，提出合同设备的设计、制造、检验 /试验、装配、安装、验收、试验、运行和维护等方面的技术资料给买方，并同时提供供货清单1.7 本工程采用 KKS 标识系统卖方在中标后提供的技术资料（包括图纸）和设备标识必须有 KKS 编码编码规则由设计院提出，在设计联络会时确定1.8 专利涉及到全部费用均已被认为已包含在合同总价中，买方不承担有关设备专利的一切责任1.9 卖方在设备设计、制造、试验等过程中所涉及的各项规程，规范和标准必须遵循现行最新版本的标准。
本技术协议所列标准如与卖方所执行的标准发生矛盾，应按较高2标准执行1.10 卖方对成套设备负有全部技术及质量责任包括分包（或采购）的设备和零件卖方对分包设备和主要外购零、部件推荐 3 家以上产品，由买方在签定技术协议时最终确定买方有权参加分包、外购设备的招标和技术谈判，但技术上由卖方负责归口、协调1.11 因本工程从基建期就开始全面推行 NOSA 安健环五星管理，所以卖方提供的设备必须满足 NOSA 安健环五星管理的要求，详见《国电建投内蒙古能源有限公司布连电厂设备采购 NOSA 标准》 重点如下：1.11.1 电气设备颜色要符合国电集团公司和项目公司安全设施规范手册具体要求；1.11.2 开关和控制柜的铭牌、编号、内部接线、布局、接线图、漏电保护器、门上的电力符号、锁具等均要按照 NOSA 安健环五星管理的要求制造安装，由买方在签订技术协议时提供；1.11.3 设备阀门颜色、转向指示、开关标注、铭牌、护栏、防护罩、阀门配套锁定装置等均要按照 NOSA 安健环五星管理的要求制造安装，由买方在签订技术协议时提供；1.11.4 管道色标、仪表刻度等均要按照 NOSA 安健环五星管理的要求制造安装，由买方在设计联络会时提供。
2 工程概况国电建投内蒙古能源有限公司布连电厂一期工程位于内蒙古鄂尔多斯市，电厂规划容量为 6×660MW，一期工程安装国产 2×660MW 超超临界燃煤空冷机组，两台机组分别于 2011 年 11 月 16 日及 2012 年 12 月 16 日完成 168 小时试运并移交生产本工程是国电建投内蒙古能源有限公司内蒙古煤电一体化项目的子项目，煤电一体化项目由伊金霍洛旗煤电一体化和准格尔旗煤电一体化两个煤电一体化项目组成，包括察哈素矿井、布连电厂、刘三圪旦矿井、长滩电厂四个项目本工程项目由国电建投内蒙古能源有限公司投资建设运营（该公司由国电电力发展股份有限公司、河北省建设投资公司各 50%比例出资组建） 2.1 厂址所在地本工程厂址位于内蒙古鄂尔多斯市，伊金霍洛旗（简称伊旗）境内伊旗位于内蒙古自治区鄂尔多斯东南部，北距工业重镇包头市 130km，距东胜区 29km，南与陕西煤城大柳塔毗邻32.2 交通运输2.2.1 铁路1) 包西铁路包西铁路北起内蒙古自治区的铁路枢纽包头站，经鄂尔多斯市、榆林市、延安市至西安铁路枢纽张桥站，全长 880.9km，设计时速为 160km，工程投资总额为 163 亿元，规划运输能力为客车每日 25 对，货运能力每年 1 亿吨以上。
包西铁路目前尚在施工建设中2) 包神铁路由包头至大柳塔，全长 172km，神华集团投资运营设计输送能力 15.0Mt/a目前运量已趋饱和，2002 年运量 14.09Mt，2003 年运量 13.93Mt包神铁路外运能力，已成为万利矿区发展的制约因素规划全线按国铁一级标准进行复线改造，运输能力2010 年达到 20.0M t/a，2020 年 40.0Mt/a其中，大柳塔至巴图塔段为配合巴准线和大准线改造先行实施复线电气化改造工程，完成后该段能力达到 70.0Mt/a本工程建设所需的大件设备和材料若考虑铁路运输方式时，可通过国铁运输至包头或榆林，再通过汽车运输至电厂，或者由包头经包神铁路运输运至大柳塔，然后通过小霍洛至大柳塔运煤专用道路汽车运输至电厂2.2.2 公路国道主干线（G210）包西公路纵贯东胜矿区南北，由包头经达拉特旗、万利、东胜、伊金霍洛旗入陕内蒙境内，全线为二级公路包茂高速鄂尔多斯段北起包头经东胜、阿镇、新街至榆林已全线建成北京至拉萨的国道主干线（G109）东西向横穿东胜矿区中部，往东经准格尔旗连接呼和浩特市呼和浩特经准格尔旗到东胜段高速公路即将建成包府公路起自包头经达旗、新庙，在杨家坡入陕。
其中东胜至包头段已建成一级运煤专用公路阿镇经松定霍洛至大柳塔的矿区公路在矿区西部南北向通过，为三级公路，是连接万利矿区、东胜、神东矿区的又一通道既有公路为察哈素矿井和电厂的建设提供了极为便利的公路运输条件2.3 气象条件2.3.1 厂址气象特征值伊金霍洛旗属中温带典型大陆性气候，主要特点是冬长夏短，四季分明，寒暑变化剧烈，各地气温差明显，全年平均气温 6.7℃，气温日差大，年平均日温差 13.1℃4气候干燥，降水集中且变率大，年降水量 345.8mm，多集中在 6～9 月份年平均日照时数为 3006.0 小时风力资源丰富，冬季多为西北风，夏季多为南风，年平均风速3.2m/s全旗境内地表水流域总面积为 3039.8km2，分布的主要河流有乌兰木伦河、呼和乌素沟和扎萨克河根据伊金霍洛旗气象站 1960～2004 年资料，累年特征值统计成果见下表：表 2.2.1 水文气象年特征值统计表统计项目 统计值 出现时间累年平均气温（℃） 6.7累年极端最高气温（℃） 37.4 1999 年累年极端最低气温（℃） -31.4 1971 年累年平均气压（hPa） 867.9累年极端最高气压（hPa） 896.4 1965 年累年极端最低气压（hPa） 847.7 1996 年累年平均水汽压 （hPa） 6.2累年最大水汽压 （hPa） 27.5 2002 年累年平均相对湿度（%） 51累年最大相对湿度（%） 100累年最小相对湿度（%） 0累年平均风速（m/s） 3.1累年最大风速（m/s） 23.0 1981 年累年最大积雪深度（cm） 22 1978 年累年最大冻土深度（cm） 171累年平均降雨量（mm） 345.8累年最大降雨量（mm） 624.5 1967 年累年最小降雨量（mm） 100.8 1962 年累年最大一次降雨量（mm） 124.6 1961.07.22累年最大一次降雨量出现历时（d。
