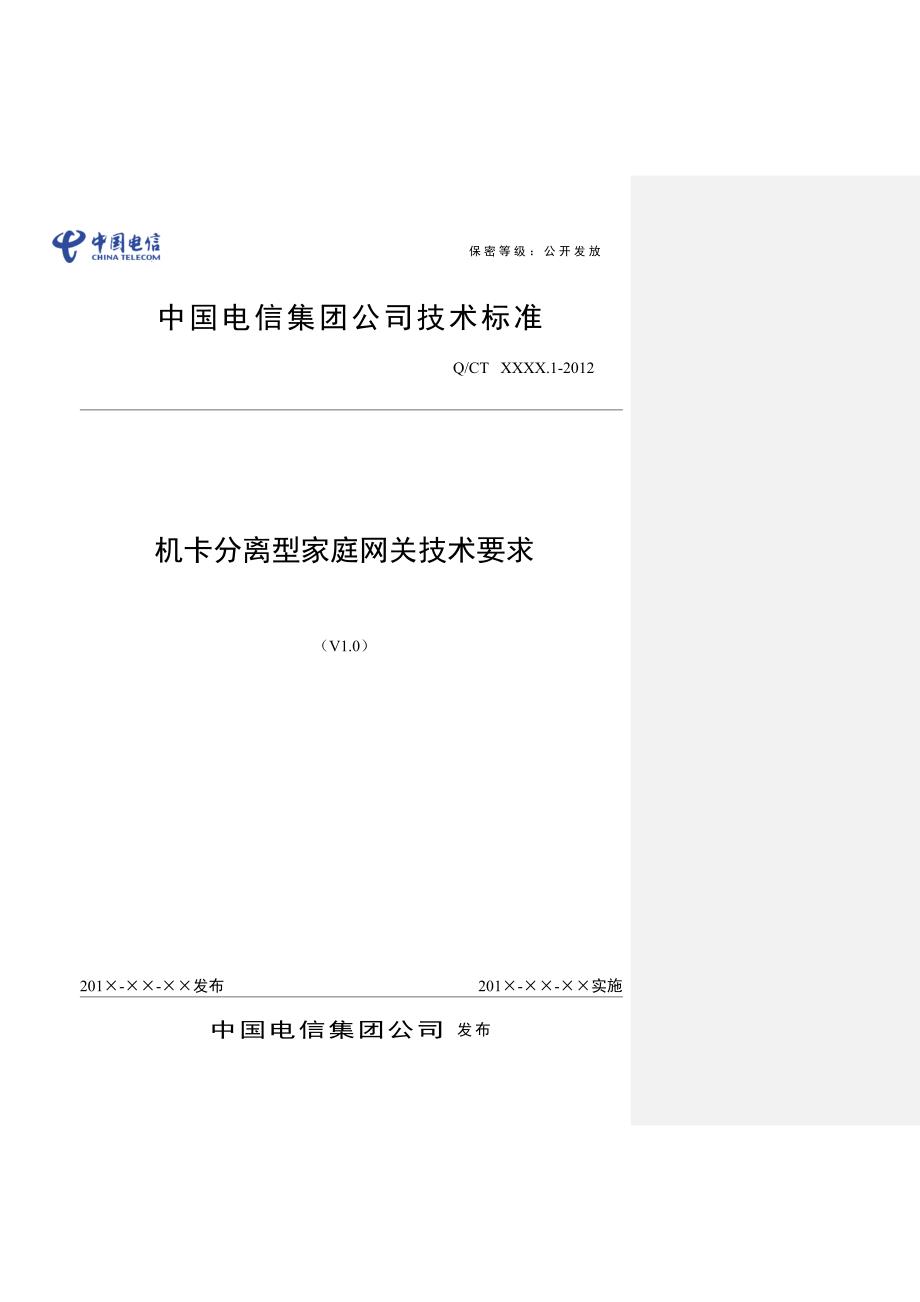

中国电信集团公司技术标准Q/CT XXXX.1-2012机卡分离型家庭网关技术要求（V1.0）201×-××-××发布201×-××-××实施中国电信集团公司发布保密等级：公开发放Q/CT XXXX.1-2012I目 录1 范围........................................................................1 2 规范性引用文件..............................................................1 3 缩略语......................................................................1 4 系统架构....................................................................1 5 对机卡分离型家庭网关的要求..................................................2 5.1 机卡接口硬件要求 ..........................................................2 5.2 机卡接口要求 ..............................................................2 5.3 流程要求 ..................................................................5 5.4 家庭网关预配置要求 ........................................................7 5.5 安全特性要求 ..............................................................8 5.6 ITMS 连接要求 .............................................................9 5.7 指示灯要求 ................................................................9 5.8 用户侧登陆安全性要求 .....................................................10 5.9 其他要求 .................................................................10 6 对家庭网关卡的要求.........................................................10 6.1 物理、电气和逻辑接口要求 .................................................10 6.2 家庭网关卡的存储容量 .....................................................10 6.3 家庭网关卡的逻辑结构要求 .................................................11 6.4 家庭网关卡的文件结构 .....................................................11 6.5 家庭网关卡的文件内容格式要求 .............................................38 6.6 家庭网关卡的文件更新维护 .................................................39 6.7 卡预配置要求 .............................................................39 6.8 安全特性 .................................................................39 6.9 家庭网关卡的封面内容要求 .................................................39 附 录 A 家庭网关卡业务参数定义 ............................................40 附 录 B 机卡分离型家庭网关 ITMS 模块需增加的功能说明 ......................65 B.1 在 TR-069 规定基础上扩展以下参数..........................................65 B.2 认证流程.................................................................65 B.3 ITMS 与机卡分离型家庭网关认证原则 ........................................68 B.4 INFORM 消息扩展 .........................................................68 B.5 消息交互说明.............................................................68 B.6 网关重启机制说明.........................................................68 附 录 C 家庭网关卡多实例文件及无效文件示例 ................................69 附 录 D 信息交互流程 ......................................................70 D.1 EPON 上行机卡分离型家庭网关信息交互流程 .................................70 D.2 非 EPON 上行机卡分离型家庭网关信息交互流程 ..............................70 附 录 E 对 ITMS 的要求.....................................................72 附 录 F 家庭网关卡序列号及制卡数据文件要求 ................................73 F.1 卡序列号规则 .............................................................73Q/CT XXXX.1-2011IIF.1.1 业务定义 ...............................................................73 F.1.2 功能要求 ...............................................................73 F.1.3 业务要素 ...............................................................73 F.2 制卡数据文件 .............................................................74 F.2.1 文件命名 ...............................................................74 F.2.2 文件内容 ...............................................................74 F.3 字段定义 .................................................................75 F.4 补充说明 .................................................................77Q/CT XXXX.1-2012III前 言本标准是根据中国电信开展“天翼宽带”业务的实际情况而制定的，主要用于规范机卡分离型家庭网关及家庭网关卡的设备接口、流程、安全和用户界面等内容。
本标准的附录 A、附录 B、附录 F 为规范性附录，附录 C、附录 D、附录 E 为资料性附录本标准由中国电信集团公司技术部组织制定，上海研究院起草本标准为中国电信内部资料，对外仅限于“家庭网关”合作厂商使用Q/CT XXXX.1-2012中国电信技术标准——机卡分离型家庭网关技术要求 1机卡分离型家庭网关技术要求1 范围本标准规定了机卡分离家庭网关、家庭网关卡等的功能要求、处理流程和相关接口要 求 本标准适用于机卡分离型家庭网关、家庭网关卡及相关系统2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款凡是注有日期的引用文件， 其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据 本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件， 其最新版本适用于本标准ETSI TS 100 977 V7.3.0(1999-07)Digital cellular telecommunications system(Phase 2+);Specification of the Subscriber Identity Module-Mobile Equipment(SIM-ME) interface ISO/IEC 7816- 3:2006(E)Identification cards—Integrated circuit cards— Part3:Cards with contacts—Electrical interface and transmission protocols Q/CT2270-2010中国电信家庭网关（e8）技术要求（V3.0）3 缩略语下列缩略语适用于本标准： ADSLAsymmetric Digital Subscriber Line不对称数字用户线 DHCPDynamic Host Configuration Protocol动态主机配置协议 EMSEquipment Management System设备管理系统 IPInternet Protocol互联网协议 ITMSIntegrated Terminal Management System终端综合管理系统 MACMedia Access Control媒体访问控制 OLTOptical Line Terminal光纤线路终端 PVCPermanent Virtual Circuit永久虚电路 QoSQuality of Service服务质量 VoIPVoice over Internet ProtocolIP WANWide Area Network广域网4 系统架构Comment [S1]: SIM 卡要支持 A 类卡 和 B 类卡，A 类卡现在基本没有应用， 丁英丽：要与卡商讨论后确定是否需 要修改；Q/CT XXXX.1-20112 中国电信技术标准——机卡分离型家庭网关技术要求宽带接入和承载网非非机机卡卡分分离离 型型家家庭庭网网关关PCWIF 网络STB摄像头笔记本家家庭庭网网络络业业务务网网络络3GPSTN公公共。
