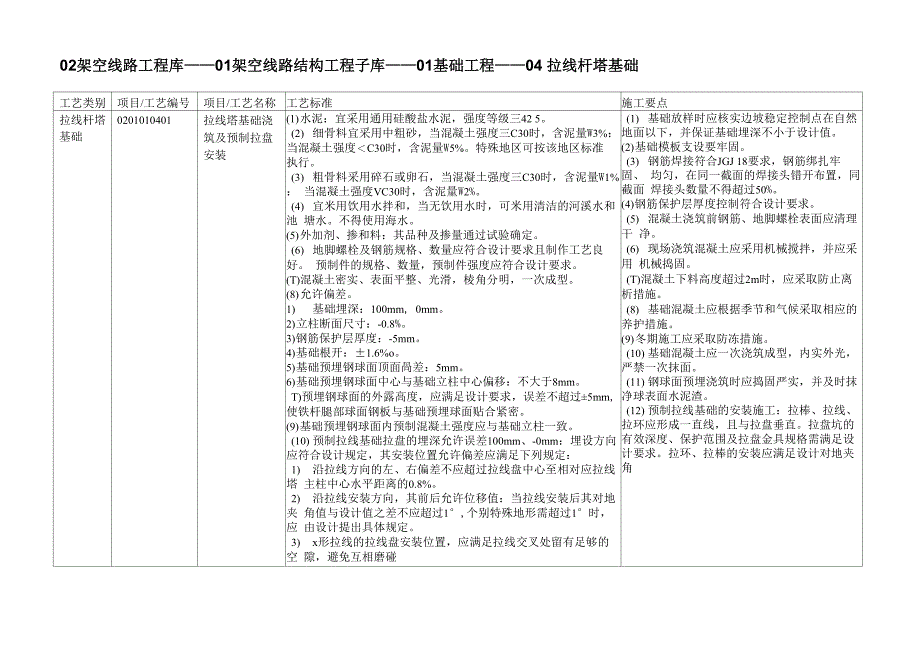

02架空线路工程库——01架空线路结构工程子库——01基础工程——04 拉线杆塔基础工艺类别项目/工艺编号项目/工艺名称工艺标准施工要点拉线杆塔 基础0201010401拉线塔基础浇 筑及预制拉盘 安装(1) 水泥：宜采用通用硅酸盐水泥，强度等级三42 52) 细骨料宜采用中粗砂，当混凝土强度三C30时，含泥量W3%： 当混凝土强度＜C30时，含泥量W5%特殊地区可按该地区标准 执行3) 粗骨料采用碎石或卵石，当混凝土强度三C30时，含泥量W1%： 当混凝土强度VC30时，含泥量W2%4) 宜米用饮用水拌和，当无饮用水时，可米用清洁的河溪水和池 塘水不得使用海水5) 外加剂、掺和料：其品种及掺量通过试验确定6) 地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好 预制件的规格、数量，预制件强度应符合设计要求T)混凝土密实、表面平整、光滑，棱角分明，一次成型8) 允许偏差1) 基础埋深：100mm, 0mm2) 立柱断面尺寸：-0.8%3) 钢筋保护层厚度：-5mm4) 基础根开：±1.6%o5) 基础预埋钢球面顶面咼差：5mm6) 基础预埋钢球面中心与基础立柱中心偏移：不大于8mmT)预埋钢球面的外露高度，应满足设计要求，误差不超过±5mm, 使铁杆腿部球面钢板与基础预埋球面贴合紧密。
9) 基础预埋钢球面内预制混凝土强度应与基础立柱一致10) 预制拉线基础拉盘的埋深允许误差100mm、-0mm：埋设方向 应符合设计规定，其安装位置允许偏差应满足下列规定：1) 沿拉线方向的左、右偏差不应超过拉线盘中心至相对应拉线塔 主柱中心水平距离的0.8%2) 沿拉线安装方向，其前后允许位移值：当拉线安装后其对地夹 角值与设计值之差不应超过1°,个别特殊地形需超过1°时，应 由设计提出具体规定3) x形拉线的拉线盘安装位置，应满足拉线交叉处留有足够的空 隙，避免互相磨碰(1) 基础放样时应核实边坡稳定控制点在自然 地面以下，并保证基础埋深不小于设计值2) 基础模板支设要牢固3) 钢筋焊接符合JGJ 18要求，钢筋绑扎牢固、 均匀，在同一截面的焊接头错开布置，同截面 焊接头数量不得超过50%4) 钢筋保护层厚度控制符合设计要求5) 混凝土浇筑前钢筋、地脚螺栓表面应清理干 净6) 现场浇筑混凝土应采用机械搅拌，并应采用 机械捣固T)混凝土下料高度超过2m时，应采取防止离 析措施8) 基础混凝土应根据季节和气候采取相应的 养护措施9) 冬期施工应采取防冻措施10) 基础混凝土应一次浇筑成型，内实外光， 严禁一次抹面。
11) 钢球面预埋浇筑时应捣固严实，并及时抹 净球表面水泥渣12) 预制拉线基础的安装施工：拉棒、拉线、 拉环应形成一直线，且与拉盘垂直拉盘坑的 有效深度、保护范围及拉盘金具规格需满足设 计要求拉环、拉棒的安装应满足设计对地夹 角图片示例0201010401-T10201010401-T20201010401-T31。
