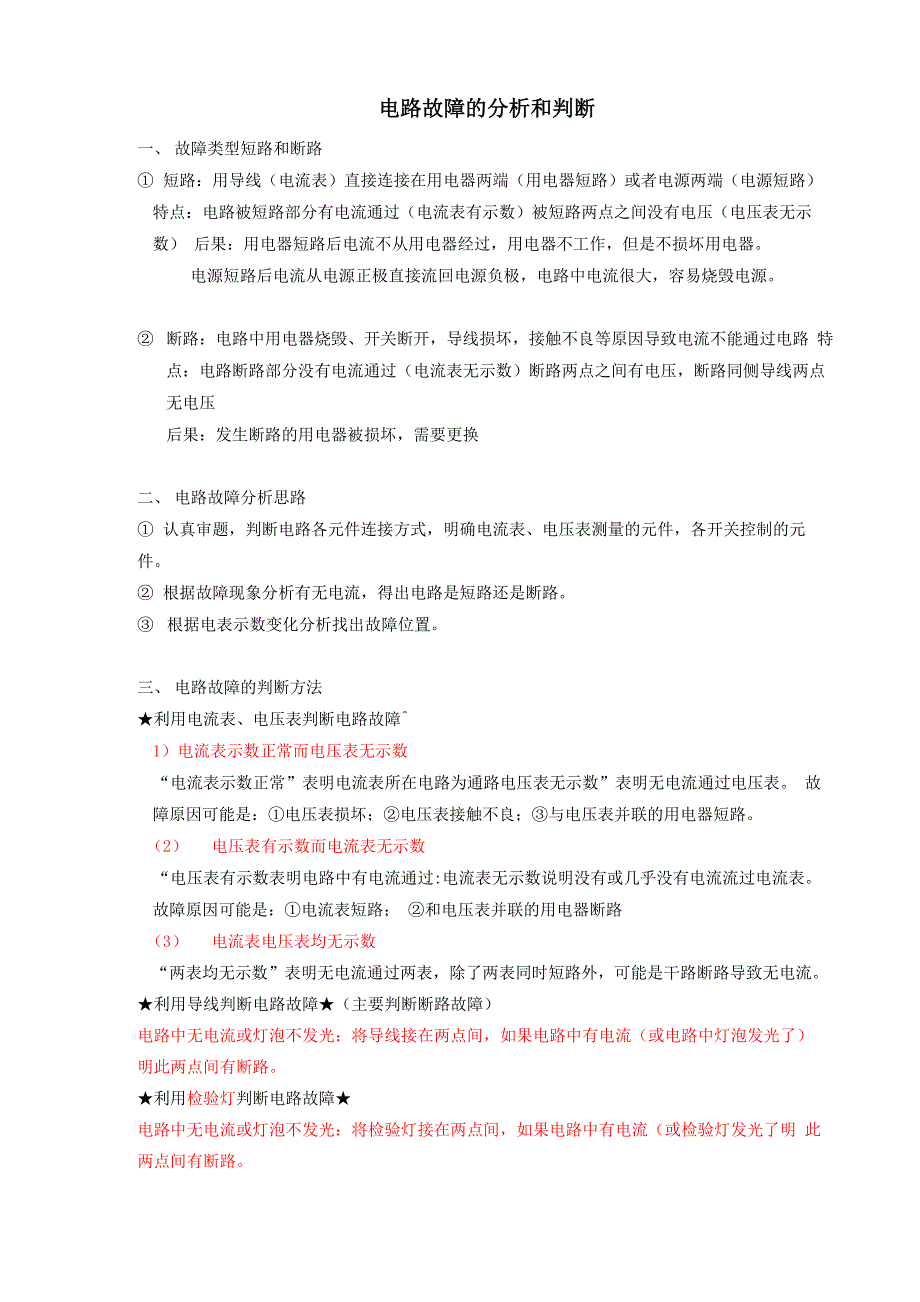

电路故障的分析和判断一、 故障类型短路和断路① 短路：用导线（电流表）直接连接在用电器两端（用电器短路）或者电源两端（电源短路） 特点：电路被短路部分有电流通过（电流表有示数）被短路两点之间没有电压（电压表无示数） 后果：用电器短路后电流不从用电器经过，用电器不工作，但是不损坏用电器电源短路后电流从电源正极直接流回电源负极，电路中电流很大，容易烧毁电源② 断路：电路中用电器烧毁、开关断开，导线损坏，接触不良等原因导致电流不能通过电路 特点：电路断路部分没有电流通过（电流表无示数）断路两点之间有电压，断路同侧导线两点 无电压后果：发生断路的用电器被损坏，需要更换二、 电路故障分析思路① 认真审题，判断电路各元件连接方式，明确电流表、电压表测量的元件，各开关控制的元件② 根据故障现象分析有无电流，得出电路是短路还是断路③ 根据电表示数变化分析找出故障位置三、 电路故障的判断方法★利用电流表、电压表判断电路故障^1）电流表示数正常而电压表无示数“电流表示数正常”表明电流表所在电路为通路电压表无示数”表明无电流通过电压表 故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
2） 电压表有示数而电流表无示数“电压表有示数表明电路中有电流通过:电流表无示数说明没有或几乎没有电流流过电流表 故障原因可能是：①电流表短路； ②和电压表并联的用电器断路（3） 电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流★利用导线判断电路故障★（主要判断断路故障）电路中无电流或灯泡不发光：将导线接在两点间，如果电路中有电流（或电路中灯泡发光了） 明此两点间有断路★利用检验灯判断电路故障★电路中无电流或灯泡不发光：将检验灯接在两点间，如果电路中有电流（或检验灯发光了明 此两点间有断路1.在如图所示电路中，电源电压不变，闭合开关S,电路正常工作一段时间后，发现其中一个电压表示数变大，则（ ）A. L可能变亮C.灯L可能断路B. R可能断路D.电阻R可能短路2.如图所示，开关S闭合电灯不亮，为了检查图中电路故障，现用一根导线进行判断，当导线连接BC时，灯不亮；当导线连接CD时，灯也不亮；当导线连接DE时二灯亮了则电 路故障原因是 （ ） ■〒—厂呈―亍A.电阻R断路 B.电灯L断路 AS. E + tL—_i--i pg I"C. R、L同时断路 D.变阻器R断路3.如图所示，若开关S闭合后，灯L「L2均不亮，当小华将导线 连接在灯L1两端时，两灯均不亮，将导线连接在灯.两端时，灯L1 亮而灯L2不亮.由此可以判断（）A.灯L1短路B.灯L2短路 C.灯L1断路D.灯L2断路4.如图电路，S闭合后，移动滑片灯不亮，用电压表测得ad间的电压为4.5V，ab间电压 也为4.5V,bc间电压为0,则电路故障为（）A.灯通路，变阻器断路C.灯.变阻器都短路B.灯断路，变阻器短路D.灯.变阻器都断路bd .II—5•如图，闭合开关，两灯都不亮, 题，则故障可能是（电压表测得Uad=6V, Ubd=6V,Ubc=6V,如导线连接无问A.L1灯丝断了C.滑动变阻器坏了B. .L2灯丝断了D. L1, L2灯丝都断了— T u…… \『苫第5题图A-.u6•如图电路，，R1=R2,A.R1短路-cRRLR2 -开关闭合时，电流表示数相等，贝y（B. R1断路 C. R2短路 D. R2开路7. 如图，闭合开关丄1 L2都发光，突然一盏灯熄灭，而电流表•电压 表示数都不变，则（）A.灯L1短路 B..灯L2短路 C..灯L1断路 D..灯L2断路8. 如图，当闭合开关时，L1亮，L2不亮，⑪和①均有示数，故障 的原因可能是（）A. L短路 B. L短路 C. L断路 D. L断路r^^T^2Q——11-^—9. 如右图所示，两盏相同的灯泡在电路闭合后都能正常发光。
过一会儿，两盏灯都熄灭了,此时电路中的电流表没有示数,障可能是（）A、灯泡L灯丝断了 B、C、灯泡L1短路 D、灯泡L灯丝断了灯泡l2短路但电压表有示数,io.如图电路，闭合开关时，有一只灯不亮，电流表有示数，电压表无示数，贝y下列判断 正确的是（）A. L1断路 B. L1短路 C. L2断路 D. L2短路11如图所示，闭合开关S后，L1和L2两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转,该电路的故障可能是（A、L1灯丝断了 B、L2灯丝断了C、电流表损坏 D、L2灯口处短路12. 如图，S闭合后，L1L2都能发光，两表示数分别为0.3A和3V, —段时间后，两灯突然同时熄灭，电流表示数几乎为0,电压标为6V,原因是（）A.L1灯丝断了 B. L2灯丝断了C.电流表坏了（开路） D.电压表坏了13. 在图6—90所示电路中，电源电压不变.闭合开关S,电路 正常工作.过一会儿，两电表的示数都变大，则该电路中出现的 故障可能是（）A.灯L断路 B.灯L短路 C.电阻R断路 D.电阻R短路图 6-9014. 如图6—91所示的电路中，电源电压保持不变，只闭合开关S1时，电灯L发光；如果再闭合开关S 2，则（）A.两个电流表的示数都变大 B.两个电流表的示数都不变C.电灯L的亮度变亮 D.电压表的示数不变图 6-9115. 如图6所示的电路，开关S闭合时，发现.、L2都不亮，用电压 表逐段测量，结果是U =6v, U =0, U =0, U =6V, 2则该电路的故障ad ab be cd可能是（）A、开关S接触不良； B、灯.断路；C、灯L短路； D、灯L的灯丝断了。
2 216. 在图10所示的电路中，电源电压不变闭合开关S,电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）A、灯.可能变亮；B、灯.亮度可能不变；C、灯L2可能断路;17. 在如图11所示的电路中，当闭合开关S后，发现灯都不亮，电流表的指针几乎指在"0” 刻度线不动，电压表指针有明显偏转，该电路中的故障可能是（）A、电流表坏了； B、灯泡.的灯丝断了； C、两个灯泡都断路；D、灯泡L2的灯丝断了18•在如图12所示的电路中，电源电压不变，闭合开关S后，灯L「L2都发光一段时间后， 其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是A、灯.短路； B、灯L2短路；C、灯.断路； D、灯L2断路19. 如图13所示，当闭合开关S时，电灯.和L2都不亮，电流表示数为零，电压表示数为 电源的电压，则下列分析中错误的是（'）2A、电流表断路，电灯.和L2完好； B、.灯丝断路，电流表和L2完好；C、L2灯丝断路，电流表和 L；完好； D、「、L2灯丝都断路，而电流表完好20. 如图12所示，开关s闭合后，小灯泡不发光，电流表无示数.这时用电压表测得a、b两点间和b、c两点间的电压均 为零，而a、d间和b、d间的电压均不为零，这说明（） A.电源接线柱接触不良.B.开关的触片或接线柱接触不良 c.电流表接线柱接触不良 D.灯泡灯丝断了或灯座接触不良21. 如图13所示，闭合电键S,灯L亮，一段时间后灯L熄灭。
若电路中只有一处故障，且只发生在灯L或R上现用一只规格相 图12 同且完好的灯L'替换灯L,正确的判断是（ A.若灯L'亮，则灯L 一定断路)B.若灯L'亮，则灯L 一定短路C.若灯L'不亮，则电阻R 一定断路图 13D.若灯L'不亮，则电阻R 一定短路22.把电池组、开关、灯泡L1和L2及若干导线组成串联电路，并用电压表测灯L1两端的电压, 当开关闭合时发现电压表读数为零，则可能出现的故障是（多选）（）1A、.的灯丝断了； B、L?的灯丝断了； C、L发生了短路； D、L发生了短路23.如图14所示，当开关S闭合后，两只灯泡均发光，两表均有示数过一段时间后，发现电压表示数变为0V,电流表示数增大经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是（）A. 灯L1断路B. 灯L短路C. 灯L短路D. 灯L、L均断路24.如图15所示，闭合开关S时，小电灯.、L2都不亮用一段导线的两端接触a、b两点 时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮对此，下列判断中正确的是（）A.灯L断路B. 灯L2断路C. 开关S断路图15D. 灯 L短路25.如图16是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L不亮，灯L亮，电流表的指针明显偏转，电压表示数为电 源电压，则故障原因可能是 （）A、 L灯丝断了B、 L；灯座两接线柱直接接通了 图16C、 「灯丝断了D、 L：灯座两接线柱直接接通了26某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）A. 若电流表无示数，电压表有示数，则R1短路B. 若电流表无示数，电压表无示数，则R2断路C. 若电流表有示数，电压表有示数，贝％断路D. 若电流表有示数，电压表无示数，则R2短路27.如图11-2所示的电路里，在圆圈a、b、c上连接适当电表，使灯L和L并联且能发光, 那么a应是 表；b是 表；c是 表。
J)—*图 11-228. 如图9所示，当开关S闭合后，灯L1和L2均正常发光，某时刻，两灯同时熄灭，电压 表示数明显增大，出现这一现象的原因可能是（ ）A. L发生短路B. L发生短路 C..的灯丝烧断D. L?的灯丝烧断图929. 某同学在进行实验时，按照如图11连接好电路当均闭合时，却发现仅有L发 光产生这一故障的原因是（ ） 1 2 2A.电源两极跟电路接触不好 B.连接S?的导线头松脱C.连接.的导线头松脱D.连接L2的导线头松脱30. 如图11所示的电路中，电源电压不变，闭合开关S,电路正常工作，过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（ A.灯泡L开路 B.灯泡L短路C.电阻R开路D.电阻R短路31. 如图11所示，电源电压为6V,闭合开关S后，发现两灯均不亮，仔细检查发现灯泡L2 的灯丝断了，其它部分均正常.这时若用电压表测a、b两点间的电压，示数为 V，测b、c两点间的电压，示数为 V32. 图6所示的电路中小灯泡正常发光.若将小灯泡和电流表的位置 对换，则A.小灯泡不会发光 B.小灯泡会被烧坏C.电流表示数不变 D.电压表示数不变33. 如图所示的电路中，电源电压恒为24V，电阻R =R =1200，两只电流表的量程均为0 0.6A。
当闭合开关时，两只电流表的示数均为0.2A若故障由这两个电阻中的其中一个引起，则出现的 故障是A.R短路 B.R断路 C.R短路 D.R断路2 2 1134. 在如图14所示的电路中，电源电压不变闭合开关K后，灯L「L2都发光一段时间后, 其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（） （A）灯L短路。
