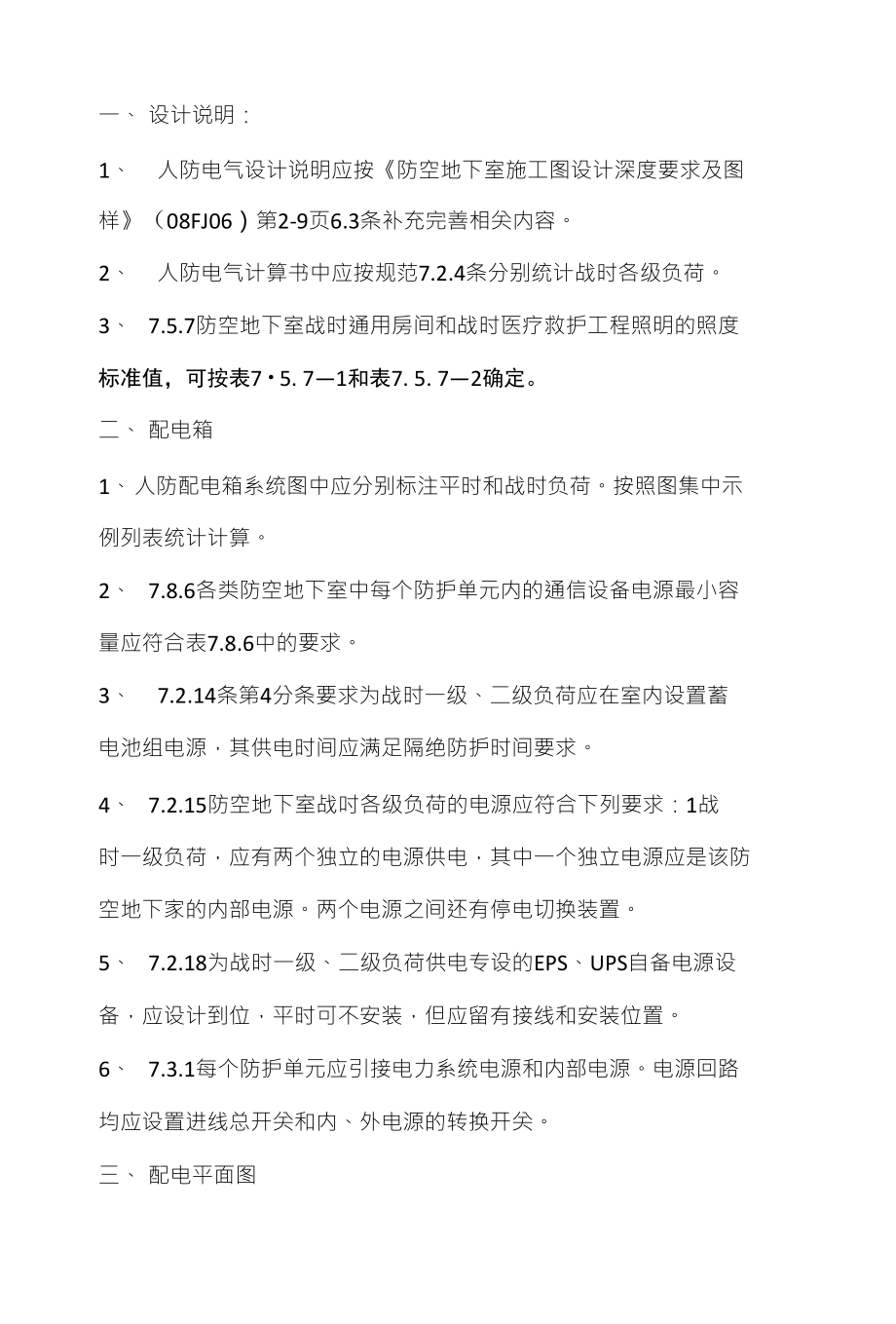

一、 设计说明：1、 人防电气设计说明应按《防空地下室施工图设计深度要求及图 样》（08FJ06）第2-9页6.3条补充完善相关内容2、 人防电气计算书中应按规范7.2.4条分别统计战时各级负荷3、 7.5.7防空地下室战时通用房间和战时医疗救护工程照明的照度标准值，可按表7・5. 7—1和表7. 5. 7—2确定二、 配电箱1、 人防配电箱系统图中应分别标注平时和战时负荷按照图集中示 例列表统计计算2、 7.8.6各类防空地下室中每个防护单元内的通信设备电源最小容 量应符合表7.8.6中的要求3、 7.2.14条第4分条要求为战时一级、二级负荷应在室内设置蓄 电池组电源，其供电时间应满足隔绝防护时间要求4、 7.2.15防空地下室战吋各级负荷的电源应符合下列要求：1战 时一级负荷，应有两个独立的电源供电，其中一个独立电源应是该防 空地下家的内部电源两个电源之间还有停电切换装置5、 7.2.18为战时一级、二级负荷供电专设的EPS、UPS自备电源设 备，应设计到位，平时可不安装，但应留有接线和安装位置6、 7.3.1每个防护单元应引接电力系统电源和内部电源电源回路 均应设置进线总开关和内、外电源的转换开关。
三、 配电平面图1、 7.3.6对染毒区内需要检测和控制的设备，除应就地检测、控制 外，还应在清洁区实现检测、控制2、 7.3.7设有清洁式、滤毒式、隔绝式三种通风方式的防空地下室, 应在每个防护单元内设置三种通风方式信号装置系统，并应符合下列 规定：1三种通风方式信号控制箱宜设置在值班室或防化通信值班室内 灯光信号和音响应采用集中或自动控制；2在战时进风机室、排风机室、防化通信值班室、值班室、柴油发 电机房、电站控制室、人员出入口（包括连通口）最里一道密闭门内侧 和其它需要设置的地方，应设置显示三种通风方式的灯箱和音响装 置，应采用红色灯光表示隔绝式，黄色灯光表示滤毒式、绿色灯光表 示清洁式，并宜加注文字标识3、 7.3.8设有清洁式、滤毒式、隔绝式三种通风方式的防空地下室, 每个防护单元战时人员主要出入口防护密闭门外侧，应设置有防护能 力的音响信号按钮，音响信号应设置在值班室或防化通信值班室内4、 7.4.3穿过外墙、临空墙、防护密闭隔墙和密闭隔墙的各种电缆 （包括动力、照明、通信、网络等）管线和预留备用管，应进行防护密 闭或密闭处理，应选用管壁厚度不小于2.5mm的热镀锌钢管图中 标注密闭肋、预埋管数量、管径、高度、采用详图号。
超过10根管 时宜出局具体排列非标详图5、 7.4.4穿过外墙、临空墙、防护密闭隔墙、密闭隔墙的同类多根 弱电线路可合穿在一根保护管内，但应采用暗管加密闭盒的方式进行 防护密闭或密闭处理保护管径不得大于25mm6、 7.4.5各人员出入口和连通口的防护密闭门门框墙、密闭门门框 墙上均应预埋4〜6根备用管，管径为50〜80mm,管壁厚度不小于 2.5mm的热镀锌钢管，并应符合防护密闭要求7、 7.4.6当防空地下室内的电缆或导线数量较多，且乂集中敷设吋, 可釆用电缆桥架敷设的方式但电缆桥架不得直接穿过临空墙、防护 密闭隔墙、密闭隔墙当必须通过时应改为穿管敷设，并应符合防护 密闭要求图中标注密闭肋、预埋管数量、管径、高度、采用详图号 超过10根管时宜出局具体排列非标详图 7.4.9从低压配电室、电站控制室至每个防护单元的战时配电回路应各自独立战时内部电源配电回路的电缆穿过其它防护单元或非 防护区时，在穿过的其它防护单元或非防护区内，应采取与受电端防 护单元等级相一致的防护措施9、 7.5.10在滤毒室内每个过滤吸收器风口取样点附近距地面1.5m 处，应设置AC220V1OA单相三孔插座1个。
10、 7.5.12二等人员掩蔽所的防化通信值班室内应设置AC380V16A 三相四孔插座、断路器各1个和AC220V10A单相三孔插座5个四、照明平面图1、 7.5.16从防护区内引到非防护区的照明电源冋路，当防护区内和非防护区灯具共用一个电源回路吋，应在防护密闭门内侧、临战封 堵处内侧设置短路保护装置，或对非防护区的灯具设置单独回路供 电宜由防护单元内人防电源柜（箱）供电，不宜只使用电力系统电源3、 7.6.8照明灯具安装高度低于2.4m时，应增设PE保护线五、 弱电消防平面图1、 7.4.4穿过外墙、临空墙、防护密闭隔墙、密闭隔墙的同类多根 弱电线路可合穿在一根保护管内，但应采用暗管加密闭盒的方式进行 防护密闭或密闭处理保护管径不得大于25mm2、 7.4.6当防空地下室内的电缆或导线数量较多，且又集中敷设时, 可采用电缆桥架敷设的方式但电缆桥架不得直接穿过临空墙、防护 密闭隔墙、密闭隔墙当必须通过时应改为穿管敷设，并应符合防护 密闭要求图中标注密闭肋、预埋管数量、管径、高度、采用详图号 超过10根管时宜出局具体排列非标详图六、 通信平面图1、 7.8.5救护站、防空专业队工程、人员掩蔽工程、配套工程中的值班室、防化通信值班室、通风机室、发电机房、电站控制室等房间 应设置分机。
七、 接地平面图1、 7.6.3防空地下室室内应将下列导电部分做等电位连接：3室内的公用金属管道，如通风管、给水管、排水管、电缆或电线的穿线管; 4建筑物结构中的金属构件，如防护密闭门、密闭门、防爆波活门的 金属门框等；八、 柴油电站：1、 7.2.11下列工程应在工程内部设置柴油电站（强制性条文）2、 7.2.13条第3分条 柴油发电机组的总容量应符合木规范第7. 2. 12条、第7・2. 13条的规定，并应留有10%〜15%的备用量, 但不设备用机组；4、 柴油电站施工图设计深度不合要求，应按《防空地下室施工图 设计深度要求及图样》（08FJ06）第2・10页第6.10.1补充相关图纸5、 柴油电站内电源的馈电电缆穿过其他防护单元或非防护区时， 应采取与受电端防护单元等级相一致的防护措施对核6级工程可 采用电缆桥架（梯级桥架）+铠装电缆或电缆桥架（密封式）+非铠装电 缆等措施但应在平面图纸上标注具体清楚可参照《全国民用建筑 工程设计技术措施/防空地下室》（2009年版）P154-6.4.19o。
