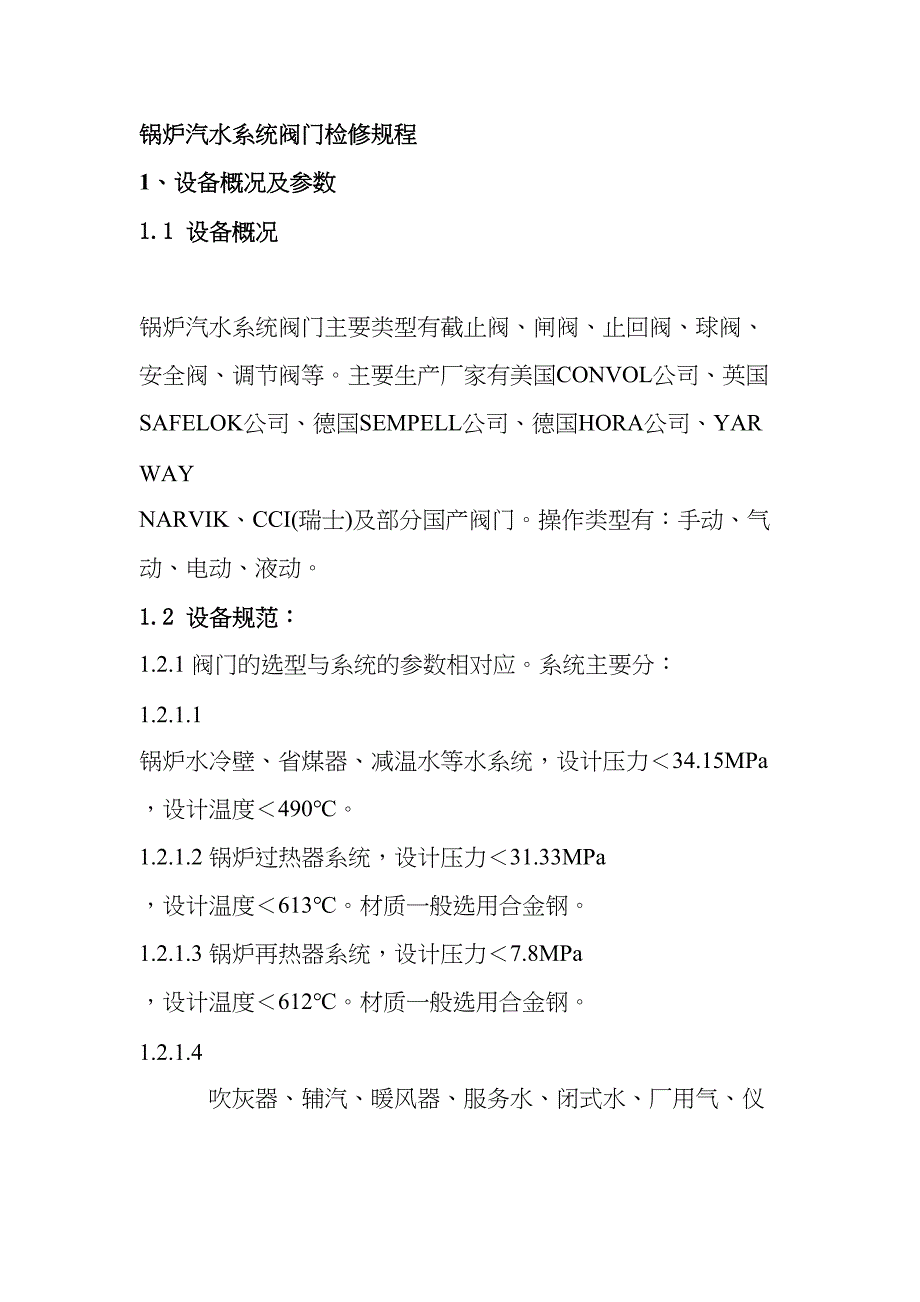

锅炉汽水系统阀门检修规程1、设备概况及参数1.1 设备概况 锅炉汽水系统阀门主要类型有截止阀、闸阀、止回阀、球阀、安全阀、调节阀等主要生产厂家有美国CONVOL公司、英国SAFELOK公司、德国SEMPELL公司、德国HORA公司、YARWAY NARVIK、CCI(瑞士)及部分国产阀门操作类型有：手动、气动、电动、液动1.2 设备规范：1.2.1 阀门的选型与系统的参数相对应系统主要分：1.2.1.1 锅炉水冷壁、省煤器、减温水等水系统，设计压力＜34.15MPa ，设计温度＜490℃1.2.1.2 锅炉过热器系统，设计压力＜31.33MPa ，设计温度＜613℃材质一般选用合金钢1.2.1.3 锅炉再热器系统，设计压力＜7.8MPa ，设计温度＜612℃材质一般选用合金钢1.2.1.4 吹灰器、辅汽、暖风器、服务水、闭式水、厂用气、仪用气等中低压系统选用阀门压力等径常用有PN16、PN25、PN64等，材质按要求一般选用碳钢和不锈钢1.2.2 锅炉水系统及中低阀门一般均使用碳钢阀门，过热器、再热器系统选用合金钢阀门，一些特殊要求阀门，如取样、加药等系统选用不锈钢阀门，常用材质：1Cr18Ni9Ti。
1.2.3 阀门的口径与系统管道口径相对应，常用口径有：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN150、DN200、DN250、DN300、DN400、DN500等1.3 主要阀门清单序号辅机配件名称选用厂家规格型号装量1省煤器进口1截止阀德国SEMPELL公司24〞6043.24〞.47.5.BW12省煤器进口1电动闸阀德国SEMPELL公司24〞6013.24〞.17.5.BW.313给水管道压力测点截止阀英国SAFELOK公司0.5〞YPBL8NBBW-A105-14-GP-ST-F-OC84给水管道取样2截止阀美国CONVOL公司1〞1.0-13G4CJ-105 5E25炉外悬吊管放气截止阀美国CONVOL公司2〞2.0-13G5CJ-F22 7G46省煤器进口疏水电动截止阀美国CONVOL公司3〞3.0-13G5ZJ-105 8H27省煤器出口放气截止阀美国CONVOL公司2〞2.0-12G5CJ-105 7H28省煤器出口放气电动截止阀美国CONVOL公司4〞4.0-13G5ZJ-105 10K19省煤器下降管流量测量截止阀英国SAFELOK公司0.5〞YPBL8NBBW-A105-14-GP-ST-F-OC1210眚煤器下降管压力测点截止阀英国SAFELOK公司0.5〞YPBL8NBBW-A105-14-GP-ST-F-OC611水冷壁进口疏水电动截止阀美国CONVOL公司3〞3.0-13G5ZJ-105 8H412水冷壁进口疏水电动截止阀美国CONVOL公司 1.25〞1.25-13G5ZJ-105 5E413水冷壁出口放气电动截止阀1.5〞美国CONVOL公司1.5〞1.5-13G4ZJ-F22 7G114水冷壁出口充氮截止阀美国CONVOL公司1〞1.0-13G4CJ-F22 5E215贮水箱水位测量截止阀美国CONVOL公司1〞1.0-13G4CJ-F22 5E1616贮水箱压力测点截止阀英国SAFELOK公司0.75〞YPBL22MBW-F22-14-GP-ST-F-OC817贮水箱取样美国CONVOL公司1〞1.0-12G5CJ-105 5E218循环泵进口电动闸阀德国SEMPELL公司22〞6014.22〞.11.5.BW.3119循环泵出口电动调节阀德国HORA公司20〞E-76250/GB120循环泵出口电动闸阀德国SEMPELL公司20〞6014.20〞.11.5.BW.3121循环泵出口止回阀德国SEMPELL公司20〞6044.20〞.41.5.BW122循环水泵出口最小流量管电动控制截止阀德国HORA公司8〞E-77786/GB123循环泵暖管止回阀美国CONVOL公司2.5〞2.5-13C5-105 8H124循环泵进口冷却水管路止回阀美国CONVOL公司4〞4.0-13C5-105 10K125循环泵进口冷却水管路电动截止阀美国CONVOL公司4〞4.0-13G5ZJ-105 10K126循环泵进口冷却水管路电动调节阀德国HORA公司3.5〞E-77787/GB127循环泵压力测点截止阀英国SAFELOK公司0.75〞YPBL12NBBW-18-A105-GP-ST-F-OC828循环泵出口流量测量截止阀英国SAFELOK公司0.75〞YPBL12NBBW-18-A105-GP-ST-F-OC829三级过热器出口压力测点截止阀美国CONVOL公司0.75〞0.75-14G4CJ-F92 5D2430三级过热器出口取样截止阀美国CONVOL公司1〞1.0-14G5CJ-F92 5D431循环泵高压冷却水系统止回阀美国CONVOL公司1〞1.0-13C4-105 5E132循环泵低压冷却水系统止回阀美国CONVOL公司1〞1.0-13G4CJ-105 5E233大气式扩容器进口液动闸阀CCI(瑞士)16〞202028-2CH234大气式扩容器进口液动调节阀CCI(瑞士)16〞202028-1CH235大气式扩容器暖管截止阀美国CONVOL公司1〞1.0-13G4CJ-105 5E136大气式扩容器暖管电动截止阀美国CONVOL公司2.5〞2.5-13G5ZJ-105 8H137大气式扩容器暖管电动调节阀德国HORA公司2.5〞E-76251/GB138过热器疏水站压力测点截止阀英国SAFELOK公司0.5〞YPBL22MBW-F22-14-GP-ST-F-OC239过热器疏水站水位测量截止阀美国CONVOL公司1〞1.0-13G4CJ-F22 5E840过热器疏水站正常放水电动闸阀德国SEMPELL公司6〞6015.6〞.15.5.BW.3141过热器疏水站正常放水电动调节阀德国SEMPELL公司6〞E-76254/GB142过热器疏水站高水位放水电动截止阀 美国CONVOL公司1〞1.0-13G4ZJ-F22 5E143过热器疏水站高水位放水截止阀 美国CONVOL公司1〞1.0-13G4CJ-F22 5E144过热器疏水站备用防水电动闸阀德国SEMPELL公司6〞6015.6〞.15.5.BW.3245再热器疏水站压力测点截止阀英国SAFELOK公司0.5〞YPBL22MBW-F22-16-GP-ST-F-OC246再热器疏水站水位测量截止阀美国CONVOL公司1〞1.0-11G5CJ-F22 5E847再热器疏水站正常放水电动截止阀美国CONVOL公司4〞4.0-11G5ZJ-F22 9L148再热器疏水站正常放水电动调节阀德国SEMPELL公司3〞E-76255/GB149再热器疏水站高水位放水电动截止阀美国CONVOL公司1〞1.0-11G5ZJ-F22 5E150再热器疏水站高水位放水截止阀美国CONVOL公司1〞1.0-11G5CJ-F22 5E151再热器水水站备用放水截止阀美国CONVOL公司3.5〞4.0-11G5ZJ-F22-9L252大气式扩容器压力测点截止阀英国SAFELOK公司0.5〞YPBL22MBW-A105-16-GP-ST-F-OC153集水箱水位测量截止阀美国CONVOL公司1〞1.0-11G5CJ-105 5E654集水箱压力测点截止阀英国SAFELOK公司0.5〞 YPBL22MBW-A105-16-GP-ST-F-OC155集水箱溢流管电动闸阀德国SEMPELL公司18〞VSBB.300.18〞.WCB.5BW156集水箱溢流管截止阀美国CONVOL公司1.25〞1.25-11G5CJ-105 5G157集水箱至冷凝器管道闸阀德国SEMPELL公司14〞VSBB.300.14〞.WCB.5.BW258集水箱至冷凝器管道止回阀德国SEMPELL公司8〞 VRBB.300.8〞.WCB.5.BW259集水箱至冷凝器管道电动闸阀德国SEMPELL公司8〞VSBB.300.8〞.WCB.5.BW260集水箱至冷凝器管道压力测点截止阀英国SAFELOK公司0.5〞22MBW-A105-16-GP-ST-F-OC961集水箱至冷凝器管道疏水截止阀美国CONVOL公司2〞2.0-11G5CJ-105 6H562冷凝器水泵管道最小流量管闸阀德国SEMPELL公司6〞VSBB.300.6〞.WCB.5.BW163冷凝器水泵管道最小流量管止回阀南通市电站阀门有限公司6〞H64Y-25164水冷壁或水位容器出口放气截止阀美国CONVOL公司2〞2.0-13G5CJ-F22 7G265一级过热器进口放气截止阀美国CONVOL公司2〞2.0-13G5CJ-F22 7G266一级过热器出口疏水电动截止阀美国CONVOL公司2.5〞2.5-14G5ZJ-F22 8G267一级过热器出口疏水止回阀美国CONVOL公司2.5〞2.5-14C5-F22 8G268一级－二级过热器压力测点截止阀英国SAFELOK公司0.5〞YPBL22MBW-F22-12-GP-ST-F-OC869一级－二级过热器流量测量截止阀英国SAFELOK公司0.5〞YPBL22MBW-F22-12-GP-ST-F-OC3270二级过热器进口放气截止阀美国CONVOL公司2〞2.0-13G5CJ-F22 7G271二级过热器出口疏水电动截止阀美国CONVOL公司2.5〞2.5-14G5ZJ-F91 8G272二级过热器出口疏水止回阀美国CONVOL公司2.5〞2.5-14C5-F91 8G273三级过热器进口疏水电动截止阀美国CONVOL公司2.5〞2.5-13G5ZJ-F91 8H274三级过热器进口疏水止回。
