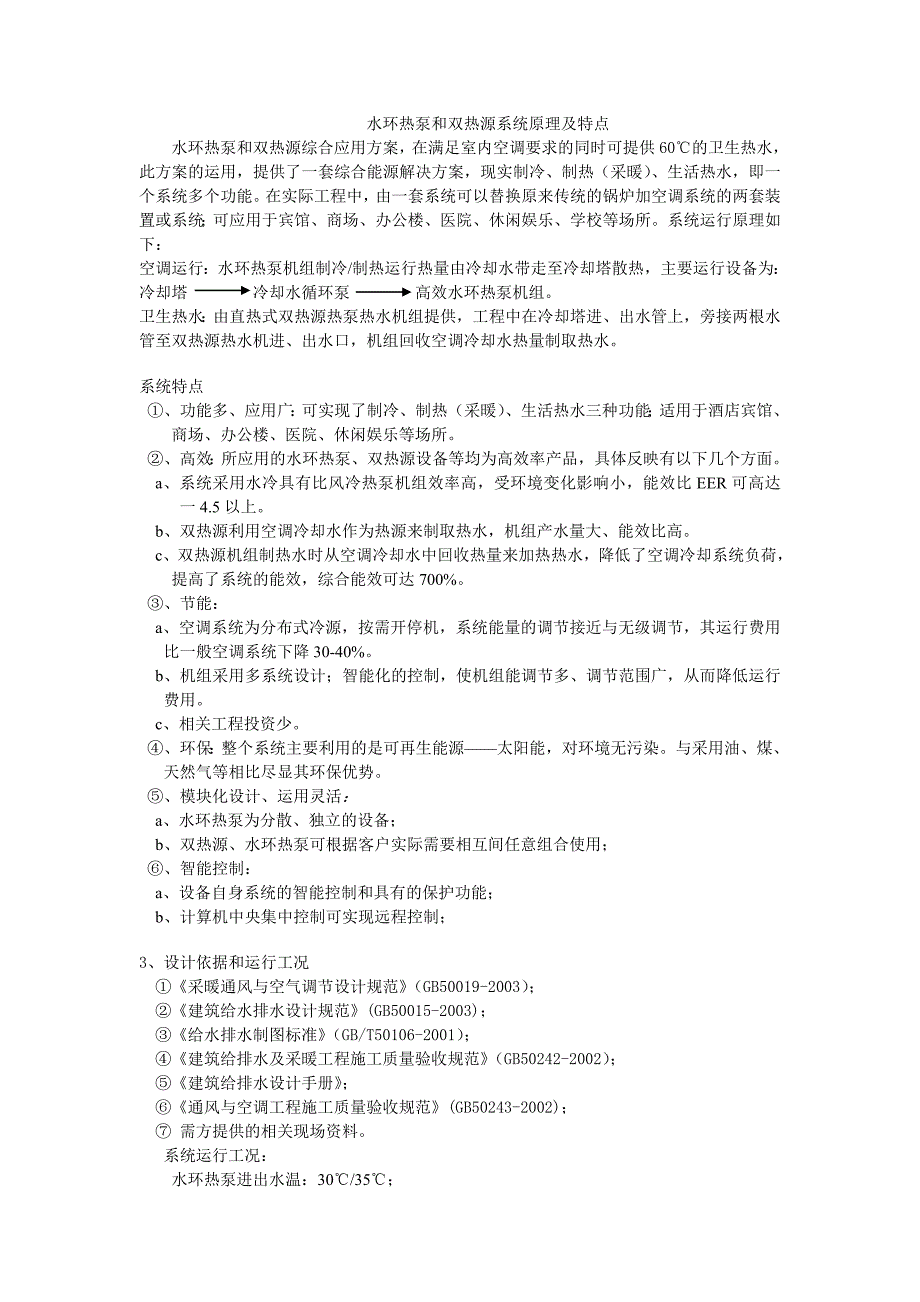

水环热泵和双热源系统原理及特点 水环热泵和双热源综合应用方案，在满足室内空调要求的同时可提供 60℃的卫生热水， 此方案的运用，提供了一套综合能源解决方案，现实制冷、制热（采暖） 、生活热水，即一 个系统多个功能在实际工程中，由一套系统可以替换原来传统的锅炉加空调系统的两套 装置或系统；可应用于宾馆、商场、办公楼、医院、休闲娱乐、学校等场所系统运行原 理如下： 空调运行：水环热泵机组制冷/制热运行热量由冷却水带走至冷却塔散热，主要运行设备为： 冷却塔 冷却水循环泵 高效水环热泵机组 卫生热水：由直热式双热源热泵热水机组提供，工程中在冷却塔进、出水管上，旁接两根 水管至双热源热水机进、出水口，机组回收空调冷却水热量制取热水系统特点 ①、功能多、应用广：可实现了制冷、制热（采暖） 、生活热水三种功能；适用于酒店宾 馆、商场、办公楼、医院、休闲娱乐等场所 ②、高效：所应用的水环热泵、双热源设备等均为高效率产品，具体反映有以下几个方面a、系统采用水冷具有比风冷热泵机组效率高，受环境变化影响小，能效比 EER 可高达 一 4.5 以上 b、双热源利用空调冷却水作为热源来制取热水，机组产水量大、能效比高。
c、双热源机组制热水时从空调冷却水中回收热量来加热热水，降低了空调冷却系统负荷， 提高了系统的能效，综合能效可达 700% ③、节能：a、空调系统为分布式冷源，按需开停机，系统能量的调节接近与无级调节，其运行费用 比一般空调系统下降 30-40%b、机组采用多系统设计；智能化的控制，使机组能调节多、调节范围广，从而降低运行 费用c、相关工程投资少 ④、环保：整个系统主要利用的是可再生能源——太阳能，对环境无污染与采用油、煤、 天然气等相比尽显其环保优势 ⑤、模块化设计、运用灵活：a、水环热泵为分散、独立的设备；b、双热源、水环热泵可根据客户实际需要相互间任意组合使用； ⑥、智能控制： a、设备自身系统的智能控制和具有的保护功能；b、计算机中央集中控制可实现远程控制；3、设计依据和运行工况 ①《采暖通风与空气调节设计规范》 （GB50019-2003） ； ②《建筑给水排水设计规范》(GB50015-2003)； ③《给水排水制图标准》 （GB/T50106-2001） ； ④《建筑给排水及采暖工程施工质量验收规范》 （GB50242-2002） ； ⑤《建筑给排水设计手册》 ； ⑥《通风与空调工程施工质量验收规范》(GB50243-2002)； ⑦ 需方提供的相关现场资料。
系统运行工况：水环热泵进出水温：30℃/35℃； 双热源机组出水温度：55℃；4、同传统类型空调系统运行能耗及长期运行费用对比分析各空调系统满负荷运行能耗估算比较系统名称 项目名称水冷冷水中央空调机组风冷冷水中央空调机组分体水源热泵空调机组能耗比（kW/kW）4.02.84.3制冷能耗（kW/m2）0.0380.0540.035冷却水塔能耗 （kW/m2）0.001\0.001冷却水泵能耗 （kW/m2）0.004\0.004冷冻水泵能耗 （kW/m2）0.0040.004\室内末端能耗 （kW/m2）0.0050.0050.004总能耗（kW/m2）0.0520.0630.044基本电价（元/度）0.80.80.8每天空调能耗(元)2412.802923.202041.60说明：年能耗按 8000 平方米空调面积计算，取 150W/m2，每天按 10 小时计算；根据实际 工程运转记录，PHNIX 分体水源热泵的能耗于传统水冷冷水能耗相比节约费用 15%，于传统 风冷热泵能耗相比节约费用 30%5、 制热水运行费用对比分析 5.1、热负荷计算 日用水量 m =20000L，冷水进水温度按 20℃计算。
所需热负荷 Q=cm△t=1×20000×（60℃－20℃）=800000（kcal） 5.2、双热源热泵运行费用 电发热值 860kcal/度，双热源热泵效率 300%～700%，全年综合能效以 500%计，管道 热损失 5%，电 0.8 元/度 （本地区每年用空调时间约有 6 个月） 全年平均综合能效比：[(7×6)+(3.0×6)]/12 = 5.0 耗电量：800000÷860÷5.0÷0.95=195.84（度/天） 运行费用：195.84×0.8=156.67（元/天） 平均费用：7.83（元/吨） 需 20T 热水全年运行费用：56376 元 5.3、燃油炉运行费用计算 轻柴油热值 10200 kcal/kg，效率 80%，管道热损失 5%，油 4.8 元/kg 耗电量：800000÷10200÷0.8÷0.95=103.2（kg/天）运行费用：103.2×4.8=495.36（元/天） 平均费用：24.77 元/吨 5.4、燃气炉运行费用计算 液化气热值 23000 kcal/kg，效率 80%，管道热损失 5%，气 12 元/kg 耗电量：800000÷23000÷0.8÷0.95=45.77（kg/天） 运行费用：45.77×12=549.2（元/天） 平均费用：27.46 元/吨 5.5、电热水炉运行费用计算 电发热值 860 kcal/kg，管道热损失 5%，电 0.85 元/度。
耗电量：800000÷860÷0.95=979.2（度/天） 运行费用：979.2×0.85=832.31（元/天） 平均费用：41.62 元/吨 5.6、运行费用对比选用设备每吨（60℃）热水费用全年运行费用全年节省运行费用双热源热泵7.83 元56376 元――元燃油炉24.77 元178344 元121968 元燃气炉27.46 元197712 元141336 元电热水炉41.62 元299664 元243288 元6、总结水环热泵空调系统是 20 世纪 80 年代初，在我国开始应用的水源热泵空调系统的一种 形式整个空调系统由单元式水源热泵机组、冷却设备（如冷却塔） 、供热设备（锅炉、加 热器、空气源热泵） 、膨胀水箱、循环水泵等组成空调采用集中水冷，受环境变化影响小， 同时在系统中各台机组主机相互独立，运行成本较低，使用方便水环热泵空调机组与双 热源热泵热水机组配合使用，可在满足室内空调要求的同时，在夏季双热源机组充分回收 空调冷却水中热量，获得 60℃的生活热水，在冬季或过渡季节空调不用时，双热源机组从 空气中吸收热量提供热水此综合方案的运用，使空调机组运行效率大大提高，同时也保 证了在任何气候条件下全天候提供热水,大大节约了能源。
