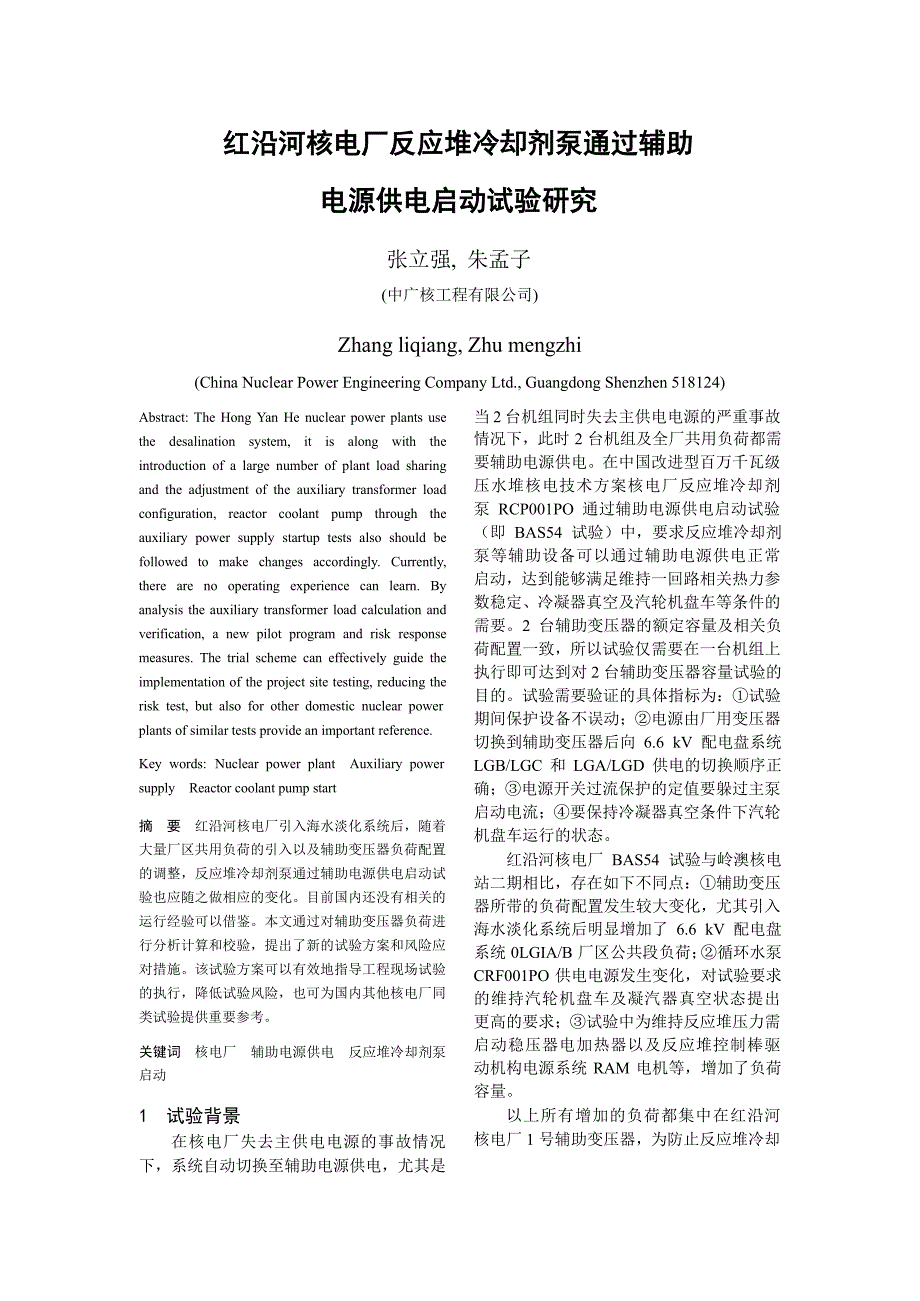

红 沿 河 核 电 厂 反 应 堆 冷 却 剂 泵 通 过 辅 助电 源 供 电 启 动 试 验 研 究张立 强 , 朱孟子(中广核工程有限公司)Zhang liqiang, Zhu mengzhi(China Nuclear Power Engineering Company Ltd., Guangdong Shenzhen 518124)当 2 台机组同时失去主供电电源的严重事故情况下， 此时 2 台机组 及全厂共用负荷都需 要辅助电源供电 在中国改进型百万千瓦级 压 水 堆 核 电 技 术 方 案 核 电 厂 反 应 堆 冷 却 剂 泵 RCP001PO 通 过 辅 助 电 源 供 电 启 动 试 验（即 BAS54 试验）中 ，要求反应堆冷却剂 泵 等 辅 助 设 备 可 以 通 过 辅 助 电 源 供 电 正 常 启动， 达到能够满足维持一回路相关热力参 数稳定、 冷凝器真空及汽轮机盘车等条件的 需要2 台 辅助变压器的额定容量及相关负 荷配置一致， 所以试验仅需要在一台机组上 执行即可达到对 2 台辅助变压器容量试验的 目的 试验需要验证的具体指标为： ①试验 期间保护设备不误动； ②电源由厂用变压器 切换到辅助变压器后向 6.6 kV 配电 盘系统 LGB/LGC 和 LGA/LGD 供电的切 换顺序正 确； ③电源开关过流保护的定值要躲过主泵 启动电流； ④要保持冷凝器真空条件下汽轮 机盘车运行的状态。
红沿河核电厂 BAS54 试验与岭澳核电 站二期相比， 存在如下不同点： ①辅助变压 器所带的负荷配置发生较大变化， 尤其引入 海水淡化系统后明显增加了 6.6 kV 配电盘 系统 0LGIA/B 厂区公共 段负荷； ②循环水泵 CRF001PO 供电电源发生变化，对试验要求 的 维 持 汽 轮 机 盘 车 及 凝 汽 器 真 空 状 态 提 出 更高的要求； ③试验中为维持反应堆压力需 启 动 稳 压 器 电 加 热 器 以 及 反 应 堆 控 制 棒 驱 动机构电源系统 RAM 电机等，增加了负荷 容量以 上 所 有 增 加 的 负 荷 都 集 中 在 红 沿 河 核电厂 1 号 辅助变压器， 为防止反应堆冷却Abstract: The Hong Yan He nuclear power plants use the desalination system, it is along with the introduction of a large number of plant load sharing and the adjustment of the auxiliary transformer load configuration, reactor coolant pump through the auxiliary power supply startup tests also should be followed to make changes accordingly. Currently, there are no operating experience can learn. By analysis the auxiliary transformer load calculation and verification, a new pilot program and risk response measures. The trial scheme can effectively guide the implementation of the project site testing, reducing the risk test, but also for other domestic nuclear powerplants of similar tests provide an important reference.Key words: Nuclear power plant Auxiliary powersupply Reactor coolant pump start摘 要 红 沿河 核 电厂 引 入海 水 淡化 系 统后 ， 随 着大 量 厂 区共 用负 荷 的 引入 以及 辅 助 变压 器负 荷 配 置 的 调 整 ，反 应堆 冷 却 剂泵 通过 辅 助 电源 供电 启 动 试 验 也 应 随之 做相 应 的 变化 。
目 前 国 内还 没有 相 关 的 运 行 经 验可 以借 鉴 本文 通过 对 辅 助变 压器 负 荷 进 行 分 析 计算 和校 验 ， 提出 了新 的 试 验方 案和 风 险 应 对 措 施 该 试验 方 案 可以 有效 地 指 导工 程现 场 试 验 的 执 行 ，降 低试 验 风 险， 也可 为 国 内其 他核 电 厂 同 类试验提供重要参考关 键 词 核电厂启动辅 助 电源供 电 反 应堆冷 却 剂 泵1 试验背景在 核 电 厂 失 去 主 供 电 电 源 的 事 故 情 况 下， 系统自动切换至辅助电源供电， 尤其是剂 泵 通 过 辅 助 变 压 器 供 电 试 验 中 发 生 辅 助变压器超容量， 使上游电源跳闸失去辅助变 压器， 以及与之连接的中压动力电缆超设计 容量引发电缆过热而产生重大事故， 需针对 红 沿 河 核 电 厂 辅 助 变 压 器 负 荷 配 置 情 况 等 加以分析和研究 辅助变压器运行模式为防 止辅助变压器超出额定容量运行， 需要按照 辅 助 变 压 器 运 行 模 式 配 置 下 游 中 压 配 电 系 统及其负荷的运行方式岭澳核电站二期辅助变压器按照图 1、 图 2 两种工 况运行。
断路器断开、与 6.6 kV 配电盘系统 LHA 间断 路 器 闭 合 工 况 一 核 算 的 负 荷 容 量 为 33009.74 kV·A工况二的 1 号辅助变压器分别给 LGC 和 LGB 段供 电， LGC 与 LGD 段间断路器闭 合， LGC 段 向位于 LGD 段的 1 台 RCP 泵 （6 500 kV·A）供电； LGC 与 9LGI 段 间断路 器断开、与 LHB 间断路器闭合；L GB 段与 LGA 段间断 路器闭合，L GB 段向位于 LGA 段的 1 台 CRF 泵（6 700 kV·A）供电，与 LHA 间断路器闭合 工况二核算的负荷容量 为 28 629.49 kV·A2 红沿河核电厂一期与岭澳核电站二期 BAS54 试验对比分析岭澳核电站 3 号机组 3BAS54 试验中 ， 设置 3 号辅 助变压器按照工况一配置， 但是 为了能维持凝汽器真空及汽轮机盘车， 需增 加 6.6 kV 配 电盘系统 3LGB 向 3LGA 供电， 但是仅启动 3LGA 下游负荷凝结水抽取系统1 号泵（3 CEX001PO）；4 号辅助变压 器按照工况二配置即可。
3BAS54 试验 中 2 台辅助 变压器具体所 带负荷情况如下：3AT 需向 4LGC、 4LHB、 8LGI、 3LGB、3LHA、 3CEX001PO 等 系 统 及 设 备 提 供 电 能；4AT 需向 4LGB、 4LHA、 3LGC、 3LHB、3RCP001PO、 3CRF001PO 等 系 统 及 设 备 提 供电能红沿河核电厂 1 号机组 BAS54 试验按 照图 3、 图 4 配置参与试验 [1] 1 号辅助变压 器 （ 1AT） 按 照 工 况 一 配 置 ， 但 是 为 了 能 维 持冷凝器冷凝、 盘车以及反应堆热态工况所 需的稳压器电加热电源及控制棒电源， 对比 工况一运行模式，增加 6.6 kV 配电 盘系统 1LGB 向 1LGA 供电，但 是仅需启动 1LGA注：A T 为辅助变 压器； 8LGJB、 4LGB 等为供电母线 ；TB 为配电盘图 1 辅助变压器带公共母线 8LGI 运行（工况一）注：PO 为电动泵图 2 辅助变压器带反应堆冷却剂泵运行 （工况二）红沿河核电厂 1、2 号 机组的辅助变压器也按照 2 种运行工况选择计算。
工 况 一 的 辅 助 变 压 器 带 公 共 母 线 9LGI+0LGI 运 行 ， 1 号 辅 助 变 压 器 分 别 给 LGC 和 LGB 两段母线供电L GC 与 9LGI（9LG IA 和 9LGIB 间断路器闭合）间断路 器闭合， 9LGIA 与 0LG（ I 0LGIA 和 0LGIB 间断路器闭合） 间断路器闭合， 6.6 kV 配电盘 系统 LGC 段 向 9LGI、 0LGI 母线供电； LGC 与 LGD 段间断路器断开、与 6.6 kV 配电盘 系统 LHB 间 断路器闭合； LGB 与 LGA 段间下 游 负 荷 ： 1CRF001PO+1CEX001PO+1LKA+1LKQ+1LKR（其 中 1LKA 需 要启动RCP001RS1/003RS1，RA M001MO） ，2 号辅 助 变 压 器 （ 2AT） 按 照 工 况 二 配 置 ， 仅 启 动 1LKB+1LKT+1RCP001PO ， 增 加 启 动 1LGD 下游 1LKB+1LKT 其中， LKA， LKQ，LKR，L KB， LKT 为 380 V 配电盘系 统 红沿河核电厂 1 号机 2 台辅助变压器具体所带负荷情况如下：1 号 辅 助 变 压 器 需 向 1LGB、 1LKA、1LKQ、 1LKR、 1CRF001PO、 1CEX001PO、1LHA、 2LGC、 2LHB 、9L GI、 0LGI 等 系统及设备提供电能；2 号辅助变压器需向 1LGC 、1LK B、1LKT、 1RCP001PO、 1LHB、 2LGB、 2LHA等系统及设备提供电能。
岭澳核电站 3 号辅助变压器与红沿河核电厂 1 号辅 助变压器的运行工况基本一致， 即：1 号 辅 助 变 压 器 需 向 2LGC、 2LHB、9LGI、 0LGI、 1LGB、 1LKA、 1LKQ 、 1LKR 、1LHA、 1CRF001PO、 1CEX001PO 等系 统及设备提供电能；图 4 BAS54 试验中辅助变压器带反应堆冷却剂泵运行3 红沿河核电厂 BAS54 试验辅助变压器容量及下游电缆容量校验为了防止 BAS54 试验中辅助变压器及 中压电缆超出设计容量而长期运行， 需要对 2 台辅助变 压器的总容量及相关的中压电缆 进行容量校验，相关设备的额定参数如下：（ 1） 红 沿 河 核 电 厂 辅 助 变 压 器 相 关 参 数如下： 34 MV·A， 有 载调压 220 kV±(8× 1.25%)/6.9 kV2） LGB 至 LGR 为 9 根截面为 500 mm2 单芯电缆， 型号为 Cu K3 级 每根允许载流 量 ： 自 然 空 气 中 25/1 030 ℃ /A； 廊 道 中 25/617 ℃ /A， 连续工作温度为 90 ℃ ， 瞬时 可承受 250 ℃。
3）L GR 至 LGB 的进线中压断路器LGB102JA 额定电流为 3 150 A， 回路 工作电流约为 2 000 A4）L GC 至 LGR 为 12 根截面为 500 mm2 单芯电 缆， 型号为 Cu K3 级 每 根允许 载流量： 自然空气中 25/1030 ℃/ A； 廊道中 25/617 ℃ /A， 连续工作温度为 90 ℃ ， 瞬时 可承受 250 ℃5）L GR 至 LGC 的进。
