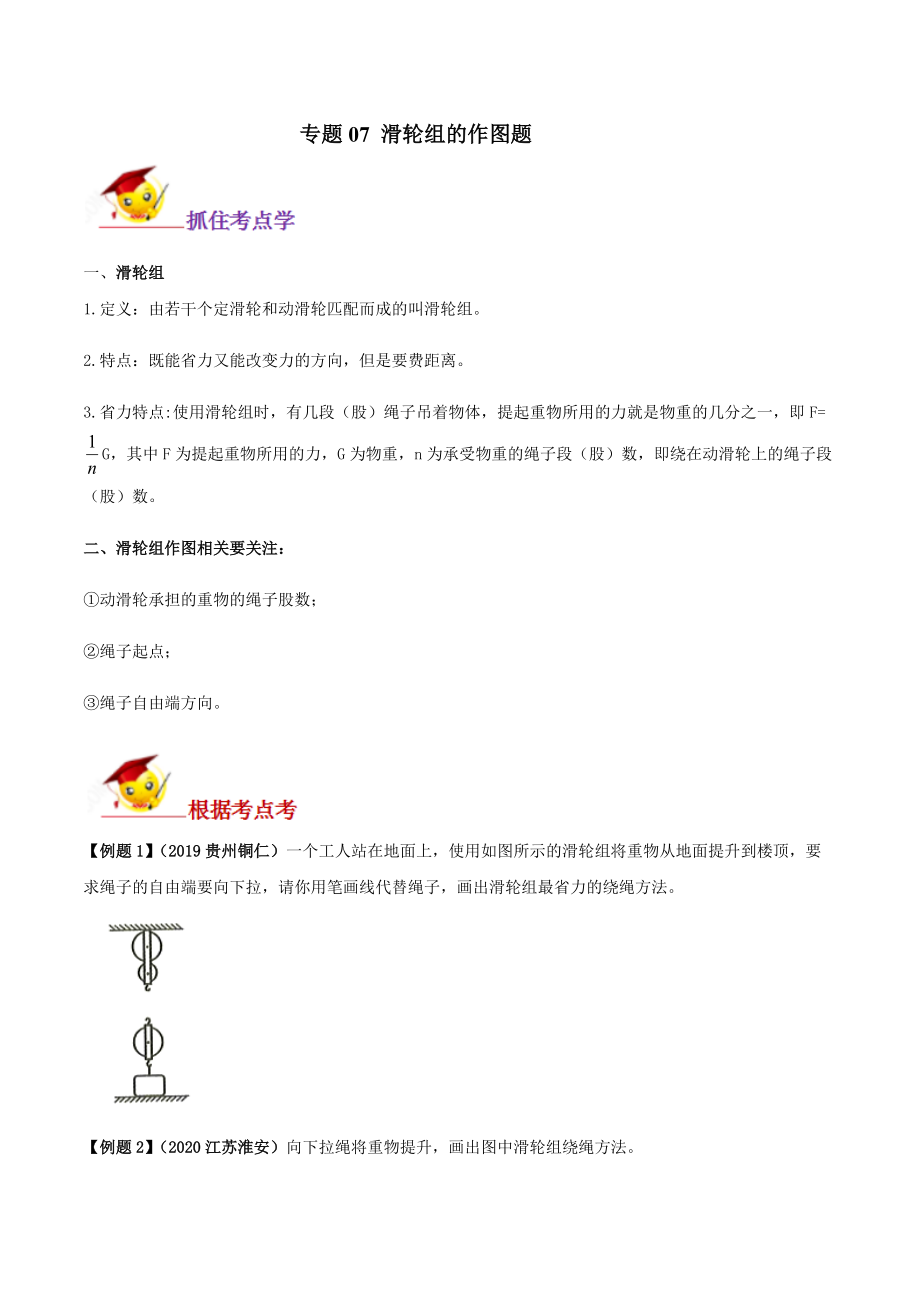

专题07 滑轮组的作图题一、滑轮组1.定义：由若干个定滑轮和动滑轮匹配而成的叫滑轮组2.特点：既能省力又能改变力的方向，但是要费距离3.省力特点:使用滑轮组时，有几段（股）绳子吊着物体，提起重物所用的力就是物重的几分之一，即F=G，其中F为提起重物所用的力，G为物重，n为承受物重的绳子段（股）数，即绕在动滑轮上的绳子段（股）数二、滑轮组作图相关要关注：①动滑轮承担的重物的绳子股数；②绳子起点；③绳子自由端方向例题1】（2019贵州铜仁）一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法例题2】（2020江苏淮安）向下拉绳将重物提升，画出图中滑轮组绕绳方法1.如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出由两段绳子承担动滑轮和物重的绕法．G 2.山东临淄管仲纪念馆内有一口铜钟，质量为2t. 2013年4月，一男子钻到钟下玩耍，其他游客转动铜钟导致悬挂钟的绳索被扭断，该男子被困于钟内．闻讯赶到的消防员们迅速组装好滑轮组、站在地面一起向下拉绳将铜钟吊起，该男子趁机从钟下爬出脱困．(g取10N/kg)问：(l)消防员们站在地面一起向下拉绳将铜钟吊起，请画出最省力的绳子绕法．(2)消防员们在绳子自由端共施加4000N的力，使铜钟在1min内匀速缓慢上升60cm，请计算绳子自由端拉力做功的功率．(3)此过程中滑轮组的机械效率是多少？3.（2020天津）在探究影响滑轮组机械效率的因素时，小明提出了如下猜想：猜想一：滑轮组机械效率与被提升物体所受的重力有关；猜想二：滑轮组机械效率与动滑轮所受的重力有关；为了验证猜想，准备的器材如下：两个相同的滑轮、一根细绳、钩码若干、刻度尺和弹簧测力计；小明把两个滑轮分别作为定滑轮和动滑轮组装成滑轮组，用该滑轮组提升不同数量的钩码进行了三次实验，数据如下表所示：实验次数钩码所受的重力G/N提升高度h/m拉力F/N蝇瑞移动的距离s/m机械效率12.00.11.00.366.7%24.00.11.80.374.1%36.00.12.503请你解答如下问题：(1)表中第3次实验时滑轮组的机械效率为______：根据表中数据在图中画出该滑轮组的绕线方式；(2)分析表中数据可知：用同一滑轮组提升不同的物体，物体越重，滑轮组的机械效率______（选填“越高”“越低”或“不变”）；(3)为了验证猜想二，还需增加的实验器材是______｡。
