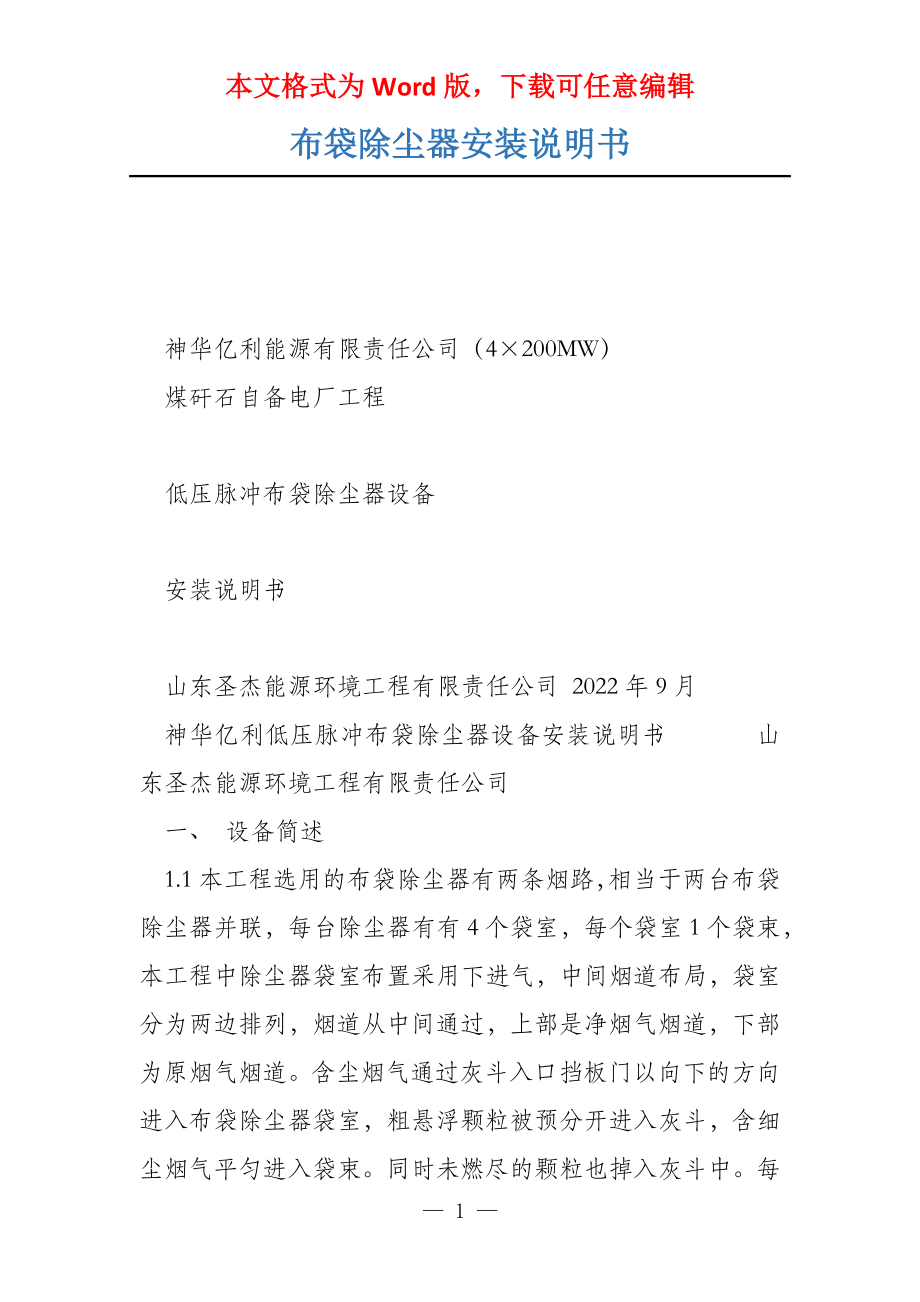

本文格式为Word版，下载可任意编辑布袋除尘器安装说明书 神华亿利能源有限责任公司（4×200MW） 煤矸石自备电厂工程 低压脉冲布袋除尘器设备 安装说明书 山东圣杰能源环境工程有限责任公司 2022年9月 神华亿利低压脉冲布袋除尘器设备安装说明书 山东圣杰能源环境工程有限责任公司 一、 设备简述 1.1本工程选用的布袋除尘器有两条烟路，相当于两台布袋除尘器并联，每台除尘器有有4个袋室，每个袋室1个袋束，本工程中除尘器袋室布置采用下进气，中间烟道布局，袋室分为两边排列，烟道从中间通过，上部是净烟气烟道，下部为原烟气烟道含尘烟气通过灰斗入口挡板门以向下的方向进入布袋除尘器袋室，粗悬浮颗粒被预分开进入灰斗，含细尘烟气平匀进入袋束同时未燃尽的颗粒也掉入灰斗中每一个袋室的下部有一个与原烟气烟道隔离的百叶窗式的挡板门，上部每个袋室有一个与净烟气烟道隔离的百叶窗式的挡板门，挡板门均采用气动执行机构依据该除尘器的布局特点，每一侧除尘器的中间烟道实际上部为净烟道，下部为原烟道，中间有隔板，旁路烟道在布袋除尘器进口烟道处引接。
每个除尘器袋室下设置一个灰斗 每台设备占地面积480m2，设备尺寸长13.2米，宽36.4米 1.2壳体下部支柱采用刚支柱，柱顶标高8.15米除尘器底部设有围护布局 1.3滤袋清灰采用鲁奇能杰斯比晓夫（The Lurgi Lentjes Bischoff）的低压旋转喷吹工艺举行 1.4布袋除尘器设备全部安装重量大约560吨 二、安装前检查 2.1在安装之前，首先要对根基举行复查确定地面0.0 m标高点整个步骤应当根据标准举行验收假设现场实际处境和图纸之间存 1 神华亿利低压脉冲布袋除尘器设备安装说明书 山东圣杰能源环境工程有限责任公司 在偏差，应当实时向工程负责人报告 2.2预埋件和预埋螺栓均应符合图纸要求，根基外型尺寸和混凝土强度应符合设计要求 2.3预埋地脚螺丝扣长度应正确，丝扣无损伤，螺丝间距应符合设计和设备安装要求，螺杆埋设不歪斜，并应采取防锈措施 2.4预埋铁件的位置、尺寸和规格数量均应符合安装图纸的要求.铁件埋设坚韧，与混凝土结合精细，用敲击方法检查时无空声 2.5钢支柱柱距和标高符合要求后举行二次灌浆，灌浆高度间隙50mm。
三、安装根本要求 3.1设备保管 3.1.1堆放场地要合理布局，根基稳固，便于装运、作业，并作防雨、防潮、防变形敏感部件如电气设备、罗茨风机和滤袋应当保持枯燥、室内存放 3.1.2产品堆放要符合预装及安装工艺流程要求，制止屡屡倒运以防变形 3.1.3布袋除尘器零部件的包装运输、标志、贮存应符合相关标准的规定 3.2开箱验收 3.2.1设备开箱、清点、验收应有制造厂家、用户、安装单位共同加入 2 神华亿利低压脉冲布袋除尘器设备安装说明书 山东圣杰能源环境工程有限责任公司 3.2.2验收条件 发货清册、装箱清单等技术文件资料齐全； 设备铭牌上的型号、规格、数量与工程设计相符； 检查产品质量，如因运输、装卸、贮存过程产生变形和尺寸变动，应作校正，对无法修复的要赋予报废和更换 设备验收标准依据制造厂家设计图纸、有关技术文件及相关标准规定 3.3施工前打定 3.3.1安装单位应熟谙设备布局、性能、有关设计图纸和技术文件，编制施工组织设计文件，编制施工质量卡，施工过程中要严格做好质量检验记录 3.3.2按施工组织设计要求，举行场地平整、平台敷设，吊装机械设施、专用机具配制等工作。
3.3.3制造厂作设备技术交底，必要时派员加入施工期间的技术指导 3.4安装公差 3.4.1钢支柱底板的根基高度偏差：±2mm 3.4.2划出钢支架各平面中心线及等高线，作为测量基准 3.4.3钢支柱制造偏差值与水平面测点间的偏差： 测点间距： 小于等于 10m＝±3mm 小于等于 25m＝±5mm 小于等于 50m＝±8mm 3 神华亿利低压脉冲布袋除尘器设备安装说明书 山东圣杰能源环境工程有限责任公司 3.4.4 钢支柱各支承点水平标高偏差： 测点间距： 小于等于 10m＝±6mm 小于等于 25m＝±10mm 小于等于 50m＝±15mm 3.4.5 钢支柱垂直度偏差： 测点间距： 小于等于 10m＝±5mm 小于等于 25m＝±10mm 小于等于 50m＝±15mm 3.4.6 钢支柱间距偏差： 测点间距： 小于等于 10m＝±5mm 小于等于 25m＝±8mm 小于等于 50m＝±10mm 假设图纸、模范或安装说明中没有其它公差要求，那么按上述公差要求举行施工。
3.5制造公差 除图纸特殊说明，全体尺寸制造公差范围如下（mm）： 30 –315 间隔 316 –1000 间隔 1000-2000 间隔 2000-4000 间隔 4000-8000 间隔 间隔 间隔 8000-12000 12000-16000 16000-20000 ? 2 ? 3 ? 4 ? 6 ? 8 ? 10 ? 12 ? 14 3.6焊接操作 布袋除尘器焊接根据图纸要求举行 4 — 5 —。
