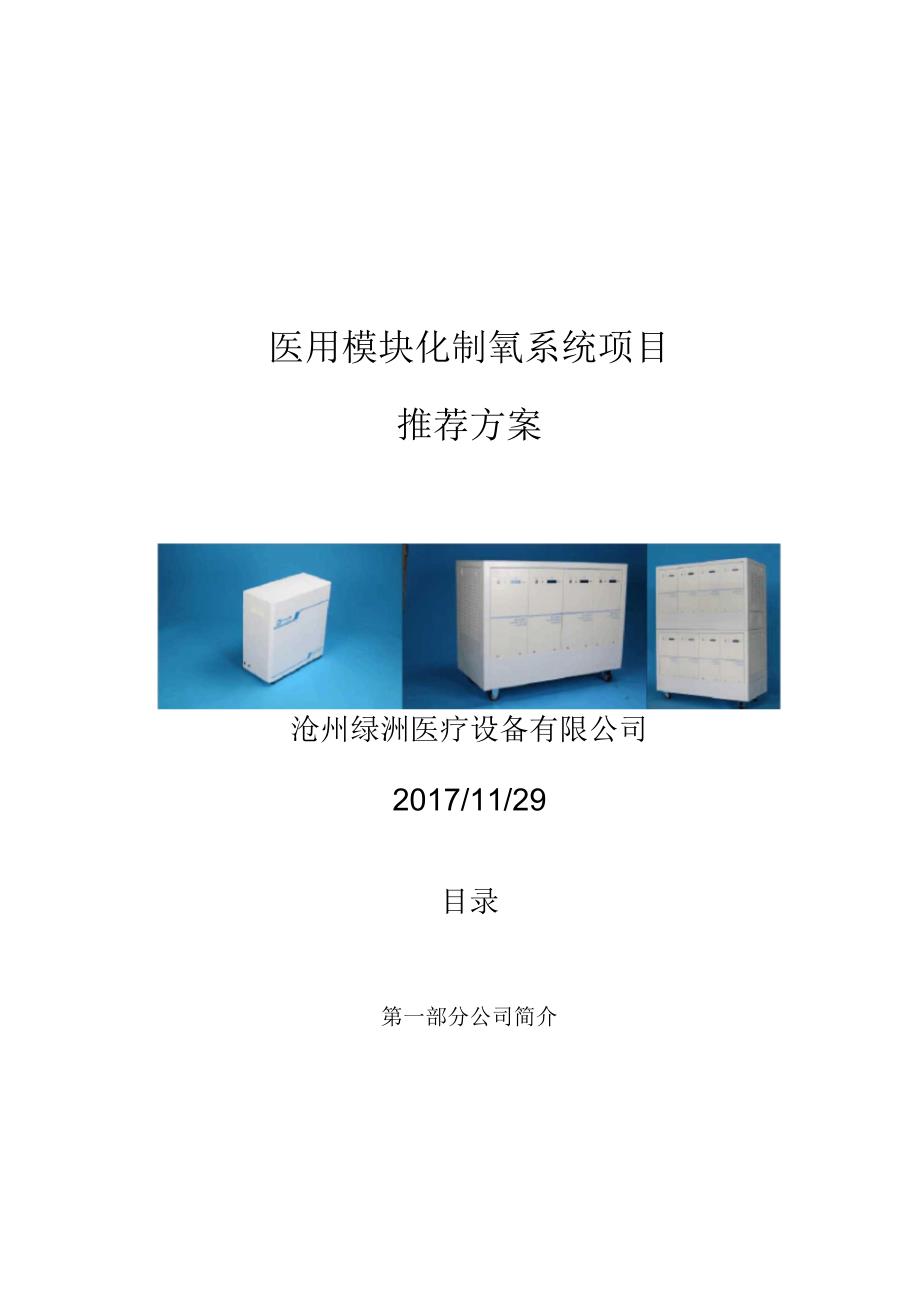

医用模块化制氧系统项目推荐方案沧州绿洲医疗设备有限公司2017/11/29目录第一部分公司简介3第二部分国内医用氧现状4一、医用氧的作用和意义4二、国内医用氧气种类4三、气源种类优劣势分析6第三部分医用模块化制氧机系统介绍7一、产品简介7二、产品优势分析7三、医用模块化制氧系统多维度优势分析9四、医用模块化制氧机系配置表9五、医用模块化制氧机设备参数10第四部分客户选型方案及项目报价11一、医院基本情况测算11二、医院未来十年用氧费用分析11三、选型建议12四、项目报价14第五部分售后月艮务15第一部分公司简介沧州绿洲医疗设备有限公司历经十多年的发展，已形成医用制氧设备的专业研制、生产、销售、服务为一体的现代化企业公司依托航天生命科学技术，优化创新，开发出多种拥有白主知识产权，具备国际先进水平的医用制氧设备公司的模块化组合式医用分子筛制氧系统，具有技术先进、产氧速度快、节能高效、结构紧凑、占地面积小等特点，广泛适用于医疗卫生机构我公司白主研发的LZZY型模块化组合式制氧系统由若干产氧量为0.6m3/h标准化的模块化制氧单元组合而成，整套系统全白动运行，可以根据应用场合的实际用氧量白动调节产氧量，节能降耗。
能够改变医院外购医用氧现状，实现就地制氧供氧，使供氧系统走向现代化广泛适用于各级大中型医院、乡镇卫生院、社区医院、老年康复保健中心、专科医院、私人诊所等医疗卫生机构，替代传统的瓶装氧与液态氧公司得到了主管部门、行业组织和广大用户的认可与青睐第二部分国内医用氧现状一、医用氧的作用和意义医用氧气是作为医院供应医疗救治病人所需要的基本气源；医用氧气的使用是医院能够展开基本治疗的基本手段之一*;医用氧气是医院众多医疗环节中的基础环节二、国内医用氧气种类1、液态氧目前医院所使用的主要氧气种类为液态氧，其制造方法为深冷制氧法，主要原理是利用空气中不同气体种类的沸点不同，通过降到极低温（-1000C）,进行氧氮分离，在相同压力下，氧气的沸点（-183C）高丁氮气的沸点（-196C）,通过这13度的沸点差，来进行氧气的制备但是深冷法制氧存在一定的缺陷，即无法去除空气中一些有害气体和杂质，如一氧化氮（-151C）,二氧化氮（21C），灰尘，机械颗粒，乙快,怪碳类氧化物等等这些有害物质因为空气的高度压缩，从微量变成了高含量，如果不进行及时有效的去除，将对人体造成巨大损害□ANFOR丹・52、瓶装氧瓶装氧中氧气的制备方式也是采用深冷制氧法，与液态氧的区别在丁承装容器不同，且为汽化后的气态形式承装，承装容器理论承装压力15MPa(150KG),内置氧气理论容积8m3，但为安全考虑，实际承装氧气量在4.5m3左右，根据操作规范，每瓶氧气必须留有3-5KG的余量，即0.1-0.2m3/瓶的氧气是无法使用的，那么实际每瓶氧气的实际使用量为4.3m3左右。
3、PSA制氧机系统PSA制氧机系统采用PSA制氧法(变压吸附法)，以空气为原料进行氧气制备，根据客户的实际氧气用量进行现场制氧，氧气浓度能够达到90%以上，并且保证正常运行压力＜0.5MPa,确保了医院用氧的稳定性与安全性，同时降低了医院用氧的人工成本，已具备替换液态氧和瓶装氧的能力KDANFOR外，帅，尔沧州绿洲医疗设备有限公司三、气源种类优劣势分析1^0.项目名称液态氧瓶装氧制氧机1制备方法深冷法深冷法变压吸附法2制氧场所工厂工厂客户使用现场3氧气温度-183C常温常温4操作方式人工操作人工操作自动运行5杂质滤除无无过滤器过滤6运输方式车辆运输车辆运输无7投入周期长期长期一次性或短期投入8使用风险冻伤，因氧气泄露引起的爆炸爆炸无9人员配备3-5人3-5人3-0人第三部分医用模块化制氧机系统介绍一、产品简介1、制氧主机医用模块化制氧机系统采用国际领先的模块化制氧机单元设置，每个模块均为独立运行，可以根据客户的不同需求，通过增加或减少模块的方式提供灵活的供氧方式氧气浓度达到93%以上，设备全自动运行，无需客户配置人员监管采用高端集成技术，前处理设备集中于模块内，占地面积仅为传统制氧机系统的1/2。
控制系统集成且独立控制运行，任何模块更换都不会影响其他模块运行，维护方便简单二、产品优势分析1234567891011121314序号DANFOR外，临，机相对于传统氧源设备所具备优势模块化设计，可根据医院用氧量的多少自由配置，并且系统扩容简单方便，只需增加模块若干即可每个制氧模块可独立运行，可在独立维护单个模块，不影响其他设备运行占地面积小，单模块尺寸仅为500mm*250mm*510mm,重量轻、单模块重量不超过23.8kg,并且模块可叠加堆放，极大的节省了空间成本安装简单方便，无需外接自来水管路氧气浓度提升速度快，2至3分钟即可达到90%以上，远超传统制氧性能系统中的气体分离装置压力低，相当丁传统制氧系统的一般压力，可保证分子筛无粉尘化，极大程度的延长了分子筛的使用寿四压缩机无油设计，有效地延长分子筛使用寿命，而传统分子筛制氧系统即便设置了多重过滤和除油装置，无法完全去除前端设备的油水相较丁传统分子筛制氧系统，模块化制氧单元功耗大幅降低，每个0.6m3/h的模块功率仅为0.6kW配置控制主机，全过程实现自动运行，无需人工监管系统自带巡检功能，可针对每个模块故障自行诊断，具备维护保养信息提示报警功育匕独有的消音设计，运行噪音低，单模块噪音不超过58分贝由丁模块化设计，系统配置无需国内传统的一备一用方式，节省设备投资，完全避免了应急风险集程度高，重量轻，体积小，安装方式简单，无需较多的管路连接，安装工程量小，大量节省人力、物力和财力系统配置无线远程监控系统，可对系统运行状况进行实时监控，所有数据实时发送到厂家远程监控中心，解决医院的后顾之忧匕DANFOR沧州绿洲医疗设备有限公司三、医用模块化制氧系统多维度优势分析项目名称液态氧瓶装氧模块化制氧机传统制氧机1启动时间无无3分钟30分钟2制氧场所工厂工厂客户使用现场客户使用现场3氧气温度-183C常温常温常温4操作方式人工操作人工操作全自动运行半自动运行5杂质滤除无无高集成过滤器过滤外置过滤器6运行压力0.8MPa15MPa0.3MPa0.4-0.5MPa7运输力式车辆运输车辆运输无无8投入周期长期长期一次性或短期投入一次性或短期投入9使用风险冻伤，因氧气泄露引起的爆炸爆炸无无10人员配备3-5人3-5人0人3-0人11附加设备氧气蒸发器气瓶推车无外置附件空压机、冷干机、过滤器、空气储罐等外置附件12噪声无无<58分贝<80分贝13水电要求蒸发器用电无380V电源接入大额度电源及水源接入四、医用模块化制氧机系配置表DANFOR丹・*米沧州绿洲医疗设备有限公司医用模块化制氧机系统配置表项目名称规格品牌数量1制氧主机LZZY-0.6沧州绿洲根据客户实际情况2氧气储罐0.6m3烟台兴隆根据客户实际情况五、医用模块化制氧机设备参数医用模块化制氧机系统参数序号项目名称具体参数1氧气浓度>93%2荆气产里10LXN（模块数）3使用温度-15-45C4电源AC380V5单模块功率575W6单模块重量23.8kg7单模块尺寸500X520X2708噪声<58db第四部分客户选型方案及项目报价一、医院基本情况测算1、贵院的基本情况贵院目前床位100张。
2、医用制氧系统投入使用后医院高峰期每小时用氧量测算（1）普通床位数（计算标准100床，同时使用系数10%,终端平均流量3L/min/床）100X10%x2L/minx60min=1200L/h=1.2m3/h贵院用氧高峰期用氧量1.2m3（特别注意：制氧机组（产氧量大小）选型条件是以高峰期每小时用氧量为依据，及机组总产氧量必须满足每小时高峰期用氧量，本案氧气使用量较小，不推荐使用过大机组）二、医院未来十年用氧费用分析以贵院目前用氧情况，我们根据相关氧气产品价格趋势，可得出未来十年贵院如仍然使用目前的氧气产品，未来十年本院的用氧总费用年份用氧量（m3）瓶装氧价格（元/m3）人工费用（元）注：按一人管理总运行费用（元/年）20174500.0011.0050000.009950020184950.0011.5550000.00107172.520195445.0012.1350000.00116034.2420205989.5012.7350000.00126269.5420216588.4513.3750000.00138091.3220227247.3014.0450000.00151745.4820237972.0214.7450000.00167516.0320248769.2315.4850000.00185731.0120259646.1516.2550000.00206769.32202610610.7617.0650000.00231068.56未来十年总用氧费用（元）1529898注：以上按医院用氧量每年10%，瓶装氧成本每年5%,人员工资支出不增长的情况下计算三、选型建议综合上述数据，建议医院选用规格型号为LZZY-1.2的医用分子筛制氧系统一套，同时配置0.6m3的氧气储罐一套（模块化组合式，单模块产氧量0.6m3/h，模块数量为2,总产氧量为1.2m3h）,全白动化运行无需专人管理。
注：1、高原地区因空气稀薄，配置需根据实际海拔有所提高2、各地区不同客户用氧情况不同，上表仅为根据相关理论推算之结果，最终配置以客户实际用氧量为准制氧机系统主要明细产品名称技术参数数量单位模块化制氧单元1、电压：220V±10%2、频率:50Hz3、功率：600W4、＜1：0.6m3/h5、氧气浓度：93%土3%2台6、外形尺寸：500*250*5107、重量：23.8kg8、噪音：＜55分贝9、微电脑全自动控制，自动运行10、美国进口品牌压缩机11、瑞士原装进口分子筛1、工作压力0.7MPa制氧机集2、排气量5Nm3/h成控制系3、由本机微电脑和系统电脑进行智能化、程序化控制1台统4、运行噪声低于55dB(A)5、具有超载、高温、超压自动停机功能1、工作压力为1MPa氧气储罐2、容积0.6立方米1台3、脱脂处理设上、下限压力自动控制装置。
