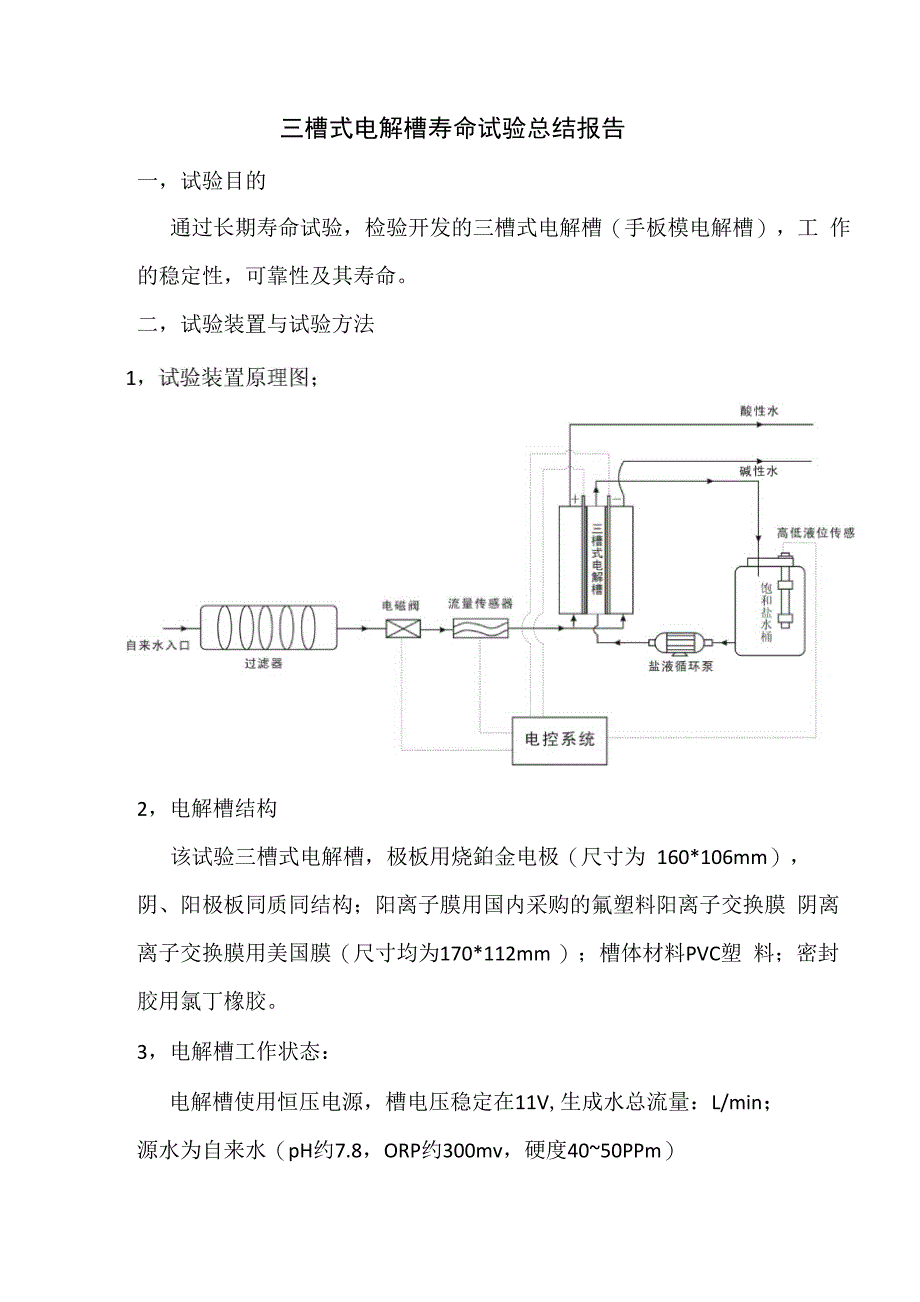

三槽式电解槽寿命试验总结报告一，试验目的通过长期寿命试验，检验开发的三槽式电解槽（手板模电解槽），工 作的稳定性，可靠性及其寿命二，试验装置与试验方法2，电解槽结构该试验三槽式电解槽，极板用烧鉑金电极（尺寸为 160*106mm）， 阴、阳极板同质同结构；阳离子膜用国内采购的氟塑料阳离子交换膜 阴离离子交换膜用美国膜（尺寸均为170*112mm ）；槽体材料PVC塑 料；密封胶用氯丁橡胶3，电解槽工作状态：电解槽使用恒压电源，槽电压稳定在11V,生成水总流量：L/min；源水为自来水（pH约7.8，ORP约300mv，硬度40~50PPm）4，盐水槽工作状态盐水性状与量：99.9%纯盐500g，加配纯净水1L呈饱和盐溶液;加盐间隔时间：加盐间隔时间35 小时5，产出酸性氧化电位水指标pH 值＜ 3 ； ORP 值＞1100mv；有效氯 60±10ppm；6，电解槽寿命指标$1000小时三，试验记录1,以50小时为一个采样点绘制以下图表(5~12A)注400h始为11V工作时间始50h100150200250300波动幅度pH值1号槽2.772.712.682.602.702.522.548V 〜12.8V3号槽2.722.622.762.652.742.792.748V 〜12.3VORP值 (mv)1号槽11181116111211161102111511203号槽1123112311201113112311001110有效氯 (ppm)1号槽5954636864753号槽615759686467350400450500550600650波动幅度pH值1号槽2.492.582.582.462.352.362.6211V3号槽2.592.522.782.742.662.562.6211VORP值 (mv)1号槽11141115114611301165116611273号槽1126114611061110114011521142有效氯 (ppm)1号槽3号槽7007508008509009501000波动幅度pH值1号槽2.642.762.682.702.602.562.5611V3号槽2.672.842.772.812.712.82.9511VORP值 (mv)1号槽11551125114211241121114611483号槽1140112311421123114211281110有效氯 (ppm)1号槽7385753号槽695242四，试验结果：1，在开始 300 小时为维持产水指标槽电压需在 8-12.8V 间调整，之 后就稳定在 11V；2，1 号槽到试验 1000 小时结朿产水指标全部达到要求，解剖电解槽 观看阳离子膜完好，阴离子膜有轻微损伤；阳极板，槽体，密封像胶 无损伤；紧固螺钉生绣严重；3，3 号槽试验至 950小时产水指标全部达到要求，但到1000 小时结 束其产出水pH值，ORP值符合要求，但有效氯值仅为42mg/L,低于 指标。
解剖观察阳离子膜完好，阴离子膜有较严重损伤；阴极板，槽 体，密封像胶无损伤；紧固螺钉生绣严重；4,新配盐液通水工作2min左右即呈强酸性，PH值在1以下，超出了阴离子膜承受的范围；盐液颜色有时会呈淡绿色，且有较强刺激性 的氯气味5，为了降低盐水槽工作后的强酸性，先后试用阴离子交换树脂填充 盐水槽；将国购阳离子膜，换用美国阳离子膜；用日本阴离子交换膜 换美国阴离子交换膜；用三层日本离子交换膜替代单层膜均无明显改 善效果；对韩国样机用四层阴离子交换膜，及资料介绍的加缓冲层减 缓強酸性影响未得到试验证实；6，在试验过程，用恒压开关电源为工作电源时，工作电压恒定的情 况下，工作电流会慢慢下降？试验开关电源在试验过程中损坏元件而 坏了 3 次（损坏原因不确定，疑似气体腐蚀导致）； 7.压缩泵试验过程损坏1次，均是伸缩管损坏，另明显被腐蚀五，结论现做试验的三槽式电解槽和开关电源基本通过 1000 小时寿命试 验但需作以下改进：1， 需继续寻求提高工作寿命的途径，使指标留有余地；2， 紧固螺钉需采用更高耐蚀等级的材料；3， 开关电源应采用恒流源，并加強防腐、防潮措施；4， 压缩泵的伸缩管易损坏，要备备件，并更换方便，还应加强防 腐措施。
报告人：郑莺莺，周正红 2012.1.17。
