树脂基本知识

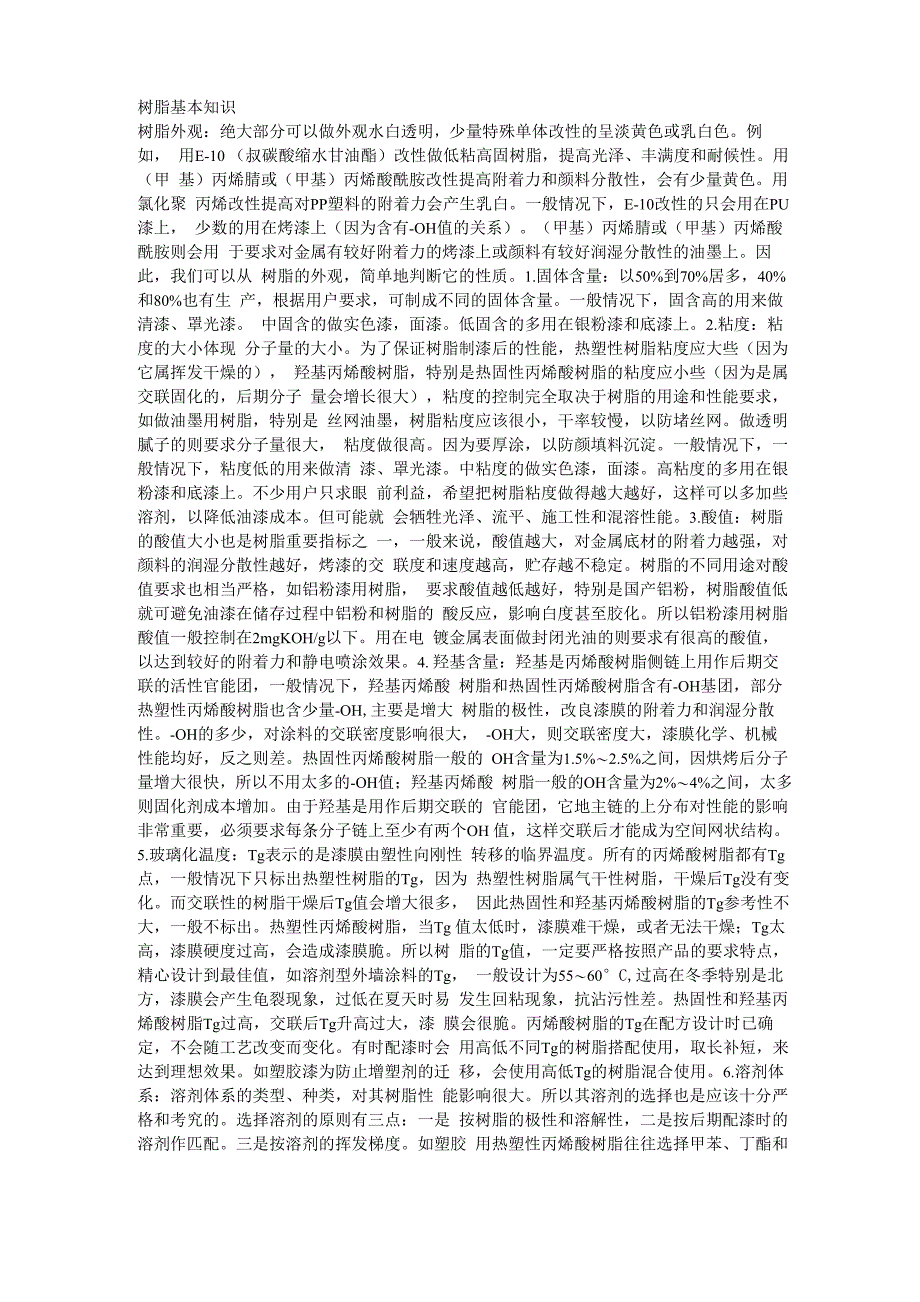

树脂基本知识树脂外观：绝大部分可以做外观水白透明，少量特殊单体改性的呈淡黄色或乳白色例如， 用E-10 （叔碳酸缩水甘油酯）改性做低粘高固树脂，提高光泽、丰满度和耐候性用（甲 基）丙烯腈或（甲基）丙烯酸酰胺改性提高附着力和颜料分散性，会有少量黄色用氯化聚 丙烯改性提高对PP塑料的附着力会产生乳白一般情况下，E-10改性的只会用在PU漆上， 少数的用在烤漆上（因为含有-OH值的关系）甲基）丙烯腈或（甲基）丙烯酸酰胺则会用 于要求对金属有较好附着力的烤漆上或颜料有较好润湿分散性的油墨上因此，我们可以从 树脂的外观，简单地判断它的性质1.固体含量：以50%到70%居多，40%和80%也有生 产，根据用户要求，可制成不同的固体含量一般情况下，固含高的用来做清漆、罩光漆 中固含的做实色漆，面漆低固含的多用在银粉漆和底漆上2.粘度：粘度的大小体现 分子量的大小为了保证树脂制漆后的性能，热塑性树脂粘度应大些（因为它属挥发干燥的）， 羟基丙烯酸树脂，特别是热固性丙烯酸树脂的粘度应小些（因为是属交联固化的，后期分子 量会增长很大），粘度的控制完全取决于树脂的用途和性能要求，如做油墨用树脂，特别是 丝网油墨，树脂粘度应该很小，干率较慢，以防堵丝网。

做透明腻子的则要求分子量很大， 粘度做很高因为要厚涂，以防颜填料沉淀一般情况下，一般情况下，粘度低的用来做清 漆、罩光漆中粘度的做实色漆，面漆高粘度的多用在银粉漆和底漆上不少用户只求眼 前利益，希望把树脂粘度做得越大越好，这样可以多加些溶剂，以降低油漆成本但可能就 会牺牲光泽、流平、施工性和混溶性能3.酸值：树脂的酸值大小也是树脂重要指标之 一，一般来说，酸值越大，对金属底材的附着力越强，对颜料的润湿分散性越好，烤漆的交 联度和速度越高，贮存越不稳定树脂的不同用途对酸值要求也相当严格，如铝粉漆用树脂， 要求酸值越低越好，特别是国产铝粉，树脂酸值低就可避免油漆在储存过程中铝粉和树脂的 酸反应，影响白度甚至胶化所以铝粉漆用树脂酸值一般控制在2mgKOH/g以下用在电 镀金属表面做封闭光油的则要求有很高的酸值，以达到较好的附着力和静电喷涂效果4. 羟基含量：羟基是丙烯酸树脂侧链上用作后期交联的活性官能团，一般情况下，羟基丙烯酸 树脂和热固性丙烯酸树脂含有-OH基团，部分热塑性丙烯酸树脂也含少量-OH,主要是增大 树脂的极性，改良漆膜的附着力和润湿分散性OH的多少，对涂料的交联密度影响很大， -OH大，则交联密度大，漆膜化学、机械性能均好，反之则差。

热固性丙烯酸树脂一般的 OH含量为1.5%〜2.5%之间，因烘烤后分子量增大很快，所以不用太多的-OH值；羟基丙烯酸 树脂一般的OH含量为2%〜4%之间，太多则固化剂成本增加由于羟基是用作后期交联的 官能团，它地主链的上分布对性能的影响非常重要，必须要求每条分子链上至少有两个OH 值，这样交联后才能成为空间网状结构5.玻璃化温度：Tg表示的是漆膜由塑性向刚性 转移的临界温度所有的丙烯酸树脂都有Tg点，一般情况下只标出热塑性树脂的Tg，因为 热塑性树脂属气干性树脂，干燥后Tg没有变化而交联性的树脂干燥后Tg值会增大很多， 因此热固性和羟基丙烯酸树脂的Tg参考性不大，一般不标出热塑性丙烯酸树脂，当Tg 值太低时，漆膜难干燥，或者无法干燥；Tg太高，漆膜硬度过高，会造成漆膜脆所以树 脂的Tg值，一定要严格按照产品的要求特点，精心设计到最佳值，如溶剂型外墙涂料的Tg， 一般设计为55〜60°C,过高在冬季特别是北方，漆膜会产生龟裂现象，过低在夏天时易 发生回粘现象，抗沾污性差热固性和羟基丙烯酸树脂Tg过高，交联后Tg升高过大，漆 膜会很脆丙烯酸树脂的Tg在配方设计时已确定，不会随工艺改变而变化。

有时配漆时会 用高低不同Tg的树脂搭配使用，取长补短，来达到理想效果如塑胶漆为防止增塑剂的迁 移，会使用高低Tg的树脂混合使用6.溶剂体系：溶剂体系的类型、种类，对其树脂性 能影响很大所以其溶剂的选择也是应该十分严格和考究的选择溶剂的原则有三点：一是 按树脂的极性和溶解性，二是按后期配漆时的溶剂作匹配三是按溶剂的挥发梯度如塑胶 用热塑性丙烯酸树脂往往选择甲苯、丁酯和丁醇，因为是与塑胶用稀释剂作对应羟基丙烯 酸树脂一般用二甲苯和丁酯，也是由于PU漆所需要的。
