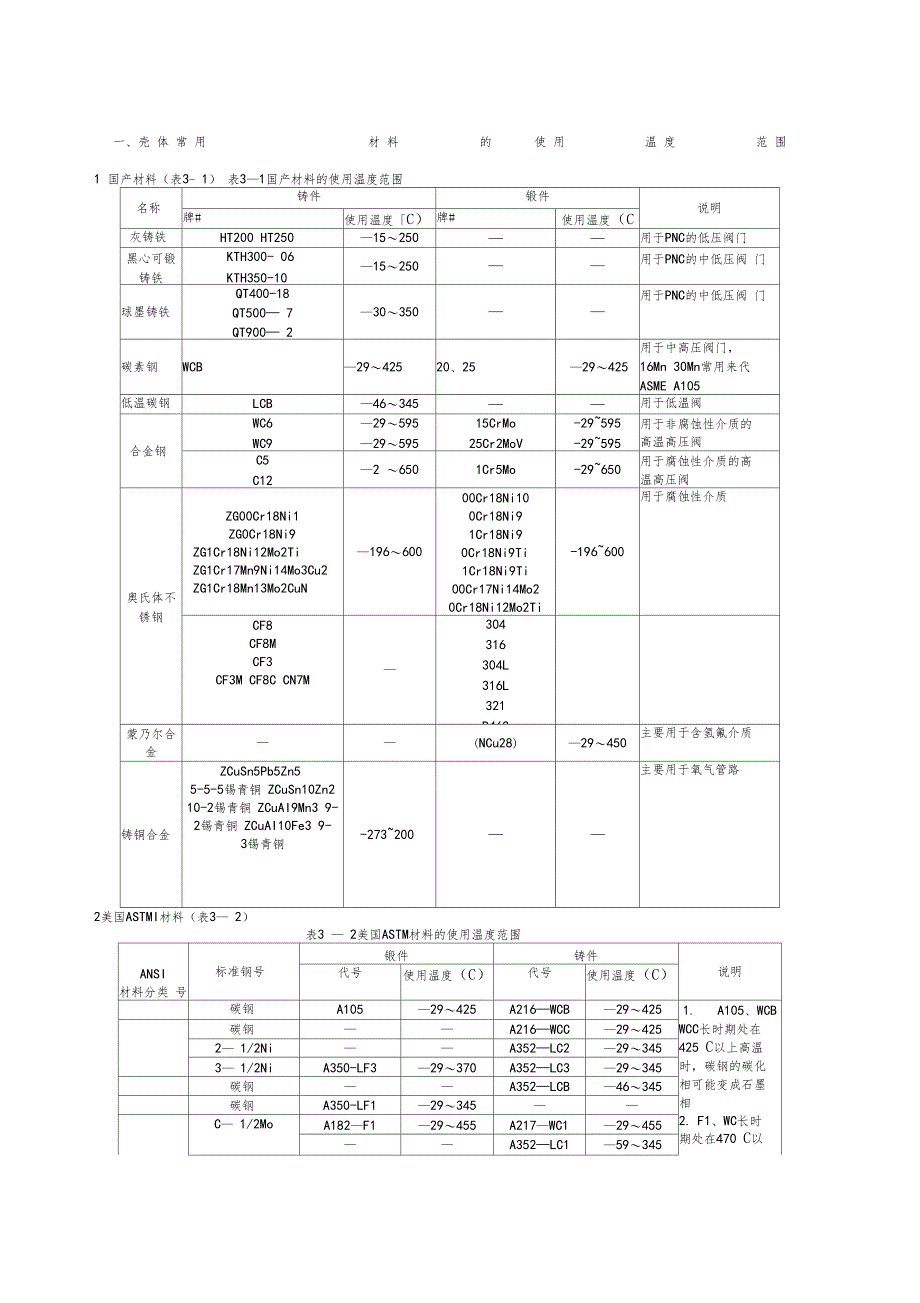

一、壳 体 常 用 材 料 的 使 用 温 度 范 围1 国产材料（表3- 1） 表3—1国产材料的使用温度范围名称铸件锻件说明牌#使用温度「C）牌#使用温度（C）灰铸铁HT200 HT250—15〜250——用于PNC的低压阀门黑心可锻 铸铁KTH300- 06KTH350-10—15〜250——用于PNC的中低压阀 门球墨铸铁QT400-18QT500— 7QT900— 2—30〜350——用于PNC的中低压阀 门碳素钢WCB—29〜42520、25—29〜425用于中高压阀门，16Mn 30Mn常用来代ASME A105低温碳钢LCB—46〜345——用于低温阀合金钢WC6WC9—29〜595—29〜59515CrMo25Cr2MoV-29~595-29~595用于非腐蚀性介质的 高温高压阀C5C12—2 〜6501Cr5Mo-29~650用于腐蚀性介质的高 温高压阀奥氏体不 锈钢ZG00Cr18Ni1ZG0Cr18Ni9 ZG1Cr18Ni12Mo2Ti ZG1Cr17Mn9Ni14Mo3Cu2 ZG1Cr18Mn13Mo2CuN—196〜60000Cr18Ni100Cr18Ni91Cr18Ni90Cr18Ni9Ti1Cr18Ni9Ti 00Cr17Ni14Mo2 0Cr18Ni12Mo2Ti-196~600用于腐蚀性介质CF8CF8MCF3CF3M CF8C CN7M—304316304L316L321B462蒙乃尔合 金——(NCu28)—29〜450主要用于含氢氟介质铸铜合金ZCuSn5Pb5Zn55-5-5锡青铜 ZCuSn10Zn2 10-2锡青铜 ZCuAI9Mn3 9-2锡青铜 ZCuAI10Fe3 9-3锡青铜-273~200——主要用于氧气管路2美国ASTMI材料（表3— 2）表3 — 2美国ASTM材料的使用温度范围ANSI材料分类 号标准钢号锻件铸件说明代号使用温度（C）代号使用温度（C）碳钢A105—29〜425A216—WCB—29〜4251. A105、WCBWCC长时期处在425 C以上高温 时，碳钢的碳化 相可能变成石墨 相2. F1、WC长时 期处在470 C以碳钢——A216—WCC—29〜4252— 1/2Ni——A352—LC2—29〜3453— 1/2NiA350-LF3—29〜370A352—LC3—29〜345碳钢——A352—LCB—46〜345碳钢A350-LF1—29〜345——C— 1/2MoA182—F1—29〜455A217—WC1—29〜455——A352—LC1—59〜3451/2Cr — 1/2M0A182—F2—29〜540————上高温时，碳钼 钢的碳化物相可 能变成石墨相3. WC1 WC4 WC5 WC6 WC9 C5、C12仅用于 正火和回火材料4. CF8使用温度 或焊接温度超过 260 C,不得采用 含铅牌号的材料5. F304、F316、CF8M、F321、F347、CF8C、 F348、CH8、 CH20、F310、 CK20如果含碳 量超过或等于% 温度超过540 C 才使用Ni —Cr-1/2Mo——A217—WC4—29〜540Ni —Cr- 1MoA217—WC5—29〜5651Cr — 1/2MoA182-F12—29〜595——1-1/4Cr — 1/2MoA182-F11—29〜595A217〜WC6—29〜5952-1/4Cr — 1MoA182—F22—29〜595A217〜WC9—29〜5953Cr—MoA182—F21—29〜595————5Cr — 1/2MoA182—F5a—29〜650~ 540——A182—F5—29〜650~ 540——29〜6509Cr — 1MoA182—F9—29〜650~ 540A217 〜C12—18Cr—8NiA182—F304—254〜800~ 540A182—F304H—254〜800~ 540—254〜425A351 〜CF3—254〜800A351 〜CF816Cr-12Ni-2MoA182-F316—254〜800~ 540——6. F310工作温度565 °C或大于上 述温度者，必须 保证晶粒不低于 的规定7. B462B160 — No2200仅用退 火的材料8. CN — 7M 仅用 固溶处理的材料A182-F316H—254〜800~ 540——18Cr-13Ni-3Mo——A351 — CF3A—254〜345 ；——A351 — CF8A—254〜345 :18Cr-9Ni-2Mo——A351 — CF3M—254〜455——A351 — CF8M—254〜800~ 54018Cr-8NiA182-F304L—254〜425——18Cr-12Ni-2MoA182-F316L—254〜450——18Cr-10Ni-TiA182-F321—254〜540——A182-F321H—254〜800~ 540——18Cr-10Ni-NbA182-F347—254〜540——A182-F347H—254〜450——A182-F348—254〜540——A182-F348H—254〜450——20Cr-12Ni——A351 —CH8—29〜800~ 540——A351 — CH20—29〜800~ 54025Cr-20NiA182-F310—A351 — CK20—29〜800~ 540Cr-Ni-Fe-MoB462—29〜450A35—CN-7M—29〜450镍合金200B160-NO2200—29〜450——、核2、3级设备用法、中、美相应材料对照表（表 3-3）-序号材料类型RCC- M法国中国美国120MN5MZG275- 485HWCB WCC碳钢 铸件GB7659- 87ASTM A216/A216M- 892M111220MN5MZG230- 450HZG275- 485HGB7659- 87WCA WCBASTM A216/A216M- 893碳钢 锻件M1122A42APNFA36- 60120 JB4726—94I类ASTM A765/A765M- 904A48APNFA3A 60116MnJB4726-94U类ASTM A765/A765M- 905压力容器用 碳钢钢板M1131A37、NFA3A 20555 (380八 60 (415)ASTM A515/A515M- 90ASTM A516/A516M- 906A52NFA3A 20565 (450)> 70 ( 485)ASTM A515/A515M- 90ASTM A516/A516M- 907结构用碳钢 板材或型材M1134E242NENFA3A 501Q235- BGB700- 8855 (380)ASTM A6663/A663M- 90a8E243NFA35-501Q235- CGB700- 8860 (415)ASTM A675/A675M- 90a B级ASTM A283 A283M- 949E244NFA3A 501Q235- DGB700- 8858 级(400)ASTM A573/A573M- 9010E282NEE283E284NFA3A 50120MnGB711- 88GB699- 8870 (485) > 75 ( 515) ASTM A675 A675M- 90aB级ASTM A662 A662M- 9011E362NENFA3A 501Q345B Q390BGB/T1591 - 9412E363NFA3A 501Q345C Q390CGB/T1591 - 9450 (345)ASTM A572 A572M- 9113E364NFA3A 501Q345D Q390DGB/T1591 - 9414碳钢无缝钢 管M1141NFA49- 21320GGB5310- 1995BASTM A106-9115碳钢无缝钢 管M1141NFA49- 21325MnGGB5310- 1995牌号ASTM A714- 89a16M1143TUE220NFA49- 21110GB8163- 87牌号I和牌号HASTM A524 - 8917NFA49- 21120MnGGB5310- 1995牌号BASTM A106-9118碳钢电 焊钢管M1142TS37b(TSE235A)NFA49- 142Q235BGB/T13793-92牌号BASTM A139- 89b19TS42b(TSE250A)NFA49- 14220GB/T13793-92牌号CASTM A139- 89b20不锈钢铸件M3201Z5CND13-04ZG0Cr13Ni4MoJB/ZQ4299-86CA6NMAASTM A487/A487M- 9121Z5CN12- 01CA15ASTM A217/A217M- 91ASTM A487/A487M- 91ASTM A743/A743M- 92aCA15MASTM A487/A487M- 91ASTM A743/A743M- 92a22不锈钢 锻轧件M3202Z12C13GB1220-92JB4728-94(S41000)ASTM A479/A479M- 91aF6ASTM A32 8923Z20C132Cr13GB1220- 92420ASTM A276- 91a24Z5CND1 — 04S41500 (UNS 。
