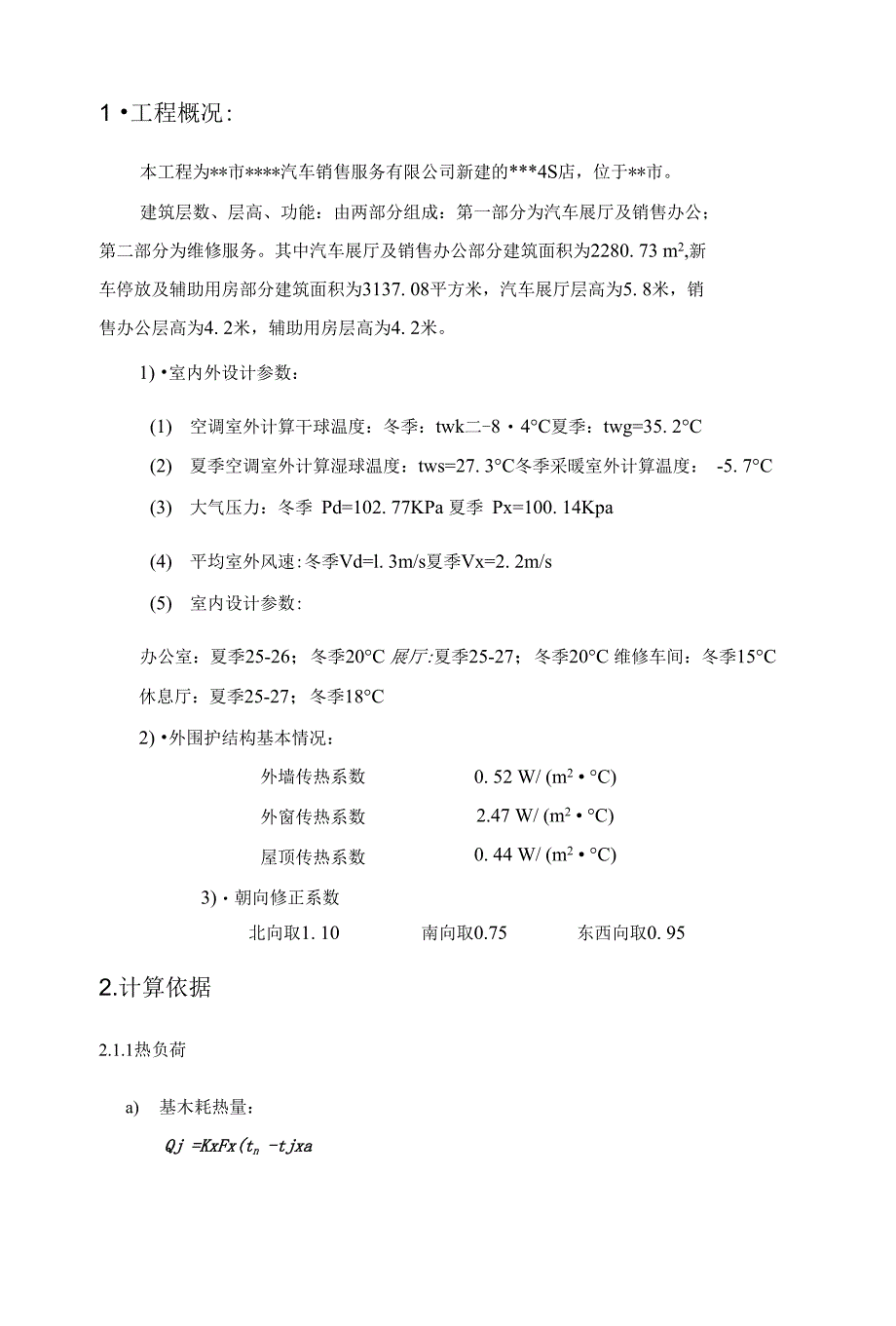

1 •工程概况:本工程为**市****汽车销售服务有限公司新建的***4S店，位于**市建筑层数、层高、功能：由两部分组成：第一部分为汽车展厅及销售办公； 第二部分为维修服务其中汽车展厅及销售办公部分建筑面积为2280. 73 m2,新 车停放及辅助用房部分建筑面积为3137. 08平方米，汽车展厅层高为5. 8米，销 售办公层高为4. 2米，辅助用房层高为4. 2米1) •室内外设计参数：(1) 空调室外计算干球温度：冬季：twk二-8・4°C夏季：twg=35. 2°C(2) 夏季空调室外计算湿球温度：tws=27. 3°C冬季采暖室外计算温度： -5. 7°C(3) 大气压力：冬季 Pd=102. 77KPa 夏季 Px=100. 14Kpa(4) 平均室外风速:冬季Vd=l. 3m/s夏季Vx=2. 2m/s(5) 室内设计参数:办公室：夏季25-26；冬季20°C 展厅:夏季25-27；冬季20°C 维修车间：冬季15°C休息厅：夏季25-27；冬季18°C2) •外围护结构基本情况：外墙传热系数外窗传热系数屋顶传热系数3)・朝向修正系数0. 52 W/ (m2 • °C)2.47 W/ (m2 • °C)0. 44 W/ (m2 • °C)北向取1. 10南向取0.75 东西向取0. 952.计算依据2.1.1热负荷a) 基木耗热量：Qj =KxFx(tn -tjxa(5. 1-3)(20. 3-1)Qj——温差传热耗热虽，wK——外围护结构传热系数，W/ （m2-°C）F——外围护结构面积，m2tn——室内设计温度，°C tw——室外设计温度，°Ca——温差修正系数b）附加耗热量：0 = QJ x （1 + A,, + + 炕」（1 + /? Jx（l + 0伽）0——附加耗热量，W 卩ch—朝向修正系数0/——风力修正系数0叭 两面外墙修正0虑——房高附加，0层=0.02 X （力-4）,最大值不超过15%0湖—间歇附加2.1.2冷负荷a）冷负荷Qr——计算时刻冷负荷，wK——外围护结构传热系数，W/ （m2.°C）F——外围护结构面积，t-T——温度波的作川时刻，即温度波作用于围护结构外侧的时刻,h tT_£——作用时刻冷负荷计算温度，°CA——负荷温度的地点修正值，°Ctn——室内设计温度，°C2.2外窗2.2.1热负荷a）基木耗热最Qj=KxFx（j—tJxaQf——基木耗热量，W(5. 1-3)(5. 1-4)(20. 4-1)K——外窗传热系数，W/ (m2-°C)F 外窗而积，n?tn——室内设计温度，°Ctw——室外设计温度，°Ca——温差修正系数b) 附加耗热量21 = Qj X (1 + 卩ch + 0/ + Plang + (1 + ^fg)X U + P jan )X Q + 卩 gc )Q}——附加耗热量，w0心—朝向修正系数0f——风力修正系数卩叽——两而外墙修正0,”一一窗墙面积比过人修正，当窗墙面积比大于1:1时，取0,广10% 九—高层建筑外出窗的风力修止0念——房高附加，0虫=0.02 x (h - 4),最大值不超过15% 0“—间歇附加c) 冷风渗透耗热量22 =0.278xCp xVxAv,x(rz;-ru.)Q2——冷风渗透耗热量，wCp——空气的定压比热容，1.0056kJ/ (kg・°C)pw——采暖室外计算温度下的空气密度，kg/m3V——渗透冷空气量，m3/h2.2.2冷负荷a)温差传热冷负荷Qr=axKxFx(tr ^S-tn)Qt——计算时刻冷负荷，WK——窗玻璃的传热系数，W/ (m2-°C)a——窗框修正系数tT——计算时刻冷负荷温度，°C》——地点修正系数b) 辐射形成的冷负荷i. 外窗无任何遮阳设施的辐射冷负荷Qr=FxXgxXdxJwrii. 外窗只有内遮阳设施的辐射冷负荷(20. 5-2)(20.5-3)(20. 5-4)Qr = FxXgxXdxX：xJnriii. 外窗只有外遮阳设施的辐射冷负荷2=［恥儿+(F-Fjx 儿］xXgX£iv. 外窗既冇内遮阳设施乂冇外遮阳设施的冷负荷2 = x JnT + (F _ 补丿腐x Xg x 乙 x X’Qr——计算时刻辐射冷负荷，wX&——窗的构造修正系数X”——地点修正系数计算时刻下，透过无遮阳设施玻璃太阳辐射的冷负荷强度，W/m2X.——内遮阳系数JnT——计算吋刻下，透过有内遮阳设施窗玻璃A阳辐射的冷负荷强度，W/m2F,——窗口受到太阳照射时的直射面积，m2丿二—计算时刻下，透过无遮阳设丿施窗玻璃太阳散射辐射的冷负荷强度，W/m2——讣算吋刻下，透过有内遮阳设施窗玻璃A阳散射辐射的冷负荷强度，W/m22.3外门2.3.1热负荷a) 基本耗热量(5. 1-1)Qj =KxFxUqQj——基本耗热量，wK——外门传热系数，W/ (m2.°C)F——外门面积，m2tn——室内设计温度，°Ctw——室外设计温度，°Ca——温差修正系数b) 附加耗热量21 = Qj X (1 + 卩ch + 0/ + Plang )X (1 + Qjgb (1 + 0问)Q}——附加耗热量，wA；,——朝向修正系数0/——风力修正系数0呱—两面外墙修正0念——房高附加0购—间姒附加C)冷风渗透耗热量Qi = 0・278 xCpxVx pw x (tn-Q2——冷风渗透耗热量，WCp——空气的定压比热容，1.0056kJ/ (kg・°C) pw——采暖室外计算温度下的空气密度，kg/m3V——渗透冷空气量，m3/h d)外门开启冲入冷风耗热量x参考表对应值，“外门基本耗热量附加”时“冲入冷风量”时e3 = 1000XC“ x(s-to)(参考新风热负荷计算公式)2.3.2冷负荷a) 玻璃外门温差传热冷负荷QT=axKxFx(tr +gr——计算时刻冷负荷，WK——窗玻璃的传热系数，W/ (m2-r)a——窗框修正系数tT——计算时刻冷负荷温度，°C8——地点修正系数b) 玻璃外门辐射形成的冷负荷i.外门无任何遮阳设施的辐射冷负荷QT=FxXgxXdxJwTii.夕卜门只有内遮阳设施的辐射冷负荷QT = FxXgxXdxXzxJnTiii.外门只有外遮阳设施的辐射冷负荷2 二kx儿+(F-Fjx无」xX/Xd(5. 1-4)(表 5. 1-14)(20. 4-1)(20. 5-1)(20.5-2)iv.外门既冇内遮阳设施乂冇外遮阳设施的冷负荷Qr = k X 几 + （F - Fjx 片」X X& xXdxXz （20. 5-4）Qr——计算时刻辐射冷负荷，WX&——门的构造修正系数X"——地点修正系数JWT——计算时刻卞，透过无遮阳设施玻璃太阳辐射的冷负荷强度，w/m2X一——内遮阳系数JnT——计算吋刻下，透过有内遮阳设施门玻璃A阳辐射的冷负荷强度，W/m2F,——门受到太阳照射时的直射面积，m2丿二——计算时刻下，透过无遮阳设丿施门玻璃太阳散射辐射的冷负荷强度，W/m2 ——计算吋刻下，透过有内遮阳设施门玻璃太阳散射辐射的冷负荷强度，W/m2c）非玻璃外门冷负荷2 = KxFx（J+K”） （20.3-1）Qr——计算吋刻冷负荷，wtr_,——作用时刻冷负荷计算温度，°CA——负荷温度的地点修止值，°C2.4内墙、内窗、内门或中间楼板2.4.1热负荷a） 温差计算法Q = K x F x Atb） 温差修正法Q = K x F x（tn -tw）xa （5. 1-1）K——内围护的传热系数，W/m2-°CF——内围护面积，m2Ar——邻室温差，°C——室内设计温度，°Ctw——室外设计温度，°Ca——温差修正系数c） 热负荷输出值分两种情况：i. “邻间不等温”吋，Qii. “户间传热”时，0x温差传热概率2.4.2冷负荷a) 邻室通风良好时内窗冷负荷Qt =axKxFx(tr+S-tn)2——计算时刻冷负荷，wa——窗框修正系数K——窗玻璃的传热系数，W/m2-°CF——血积，m2tn——室内设计温度，°CtT——计算时刻冷负荷温度，°C8——地点修正系数b) 邻室通风良好时内墙、内门或中间楼板冷负荷Q = KxFx(twp-tn)Q——计算时刻冷负荷，w——夏季空调室外计算口平均温度，°Cc) 邻室有发热量时冷负荷Q = KxFx(g+A/—门——夏季空调室外计算口平均温度，°C—邻室温升，°C(20. 4-1)(20. 6-1)(20. 6-2)2.5地面2.5.1热负荷a)地带法q=©+0+2+a第一地带热负荷Q严& x召x (tn- rj第二地带热负荷！22 = K2x F2x(tn-tw)第三地带热负荷Q3=K3xF3x (tn-几)第四地带热负荷2 = ^4X " x亿-匚)0、@、@、a—分别是笫一、二、三、四地带的热负荷，wK|、K2. ©、K.——分别是第一、二、三、四地带的传热系数，W/m2.°C(20.7-1)(20. 12-2)Fp尸2、厲、化—分别是第一、二、三、四地带的面积，rn2b）平均传热系数法Q = KpjXFx（—）Kpj——地面平均传热系数，W/m2-°C2.6人体2.6.1冷负荷冷负荷=（显热冷负荷+潜热冷负荷）X人员在室率a） 显热冷负荷2 =0X77X4 xXr_r2——计算时刻显热冷负荷，W（P——群集系数n——计算时刻空调区内的总人数4 名成年男了小时显热散热量，WT——计算吋刻,hT——人员进入空调区的时间,hX” ——t-T时刻人体显热散热的冷负荷系数b） 潜热冷负荷Qr =^X/?r X（/2Qr 潜热冷负荷，WnT——计算吋刻空调区内的总人数q2 名成年男子小时潜热散热量，W2.6.2湿负荷湿负荷=人体散湿量X人员在室率a）人体散湿量Dr = 0.001 x^xnr x gDt 人体散湿量，kg/hg——一名成年男了小时散湿量，g/h2.7新风 2.7.1热负荷Qb() = 1000xCp x(s -to) 《暖通空调》(2-26)Qh()——空调新风热负荷，wMo 新风量，kg/sJ——空气的定压比热，取1.005kJ/kg-°C tR——冬季空调室内空气的计算温度，。
