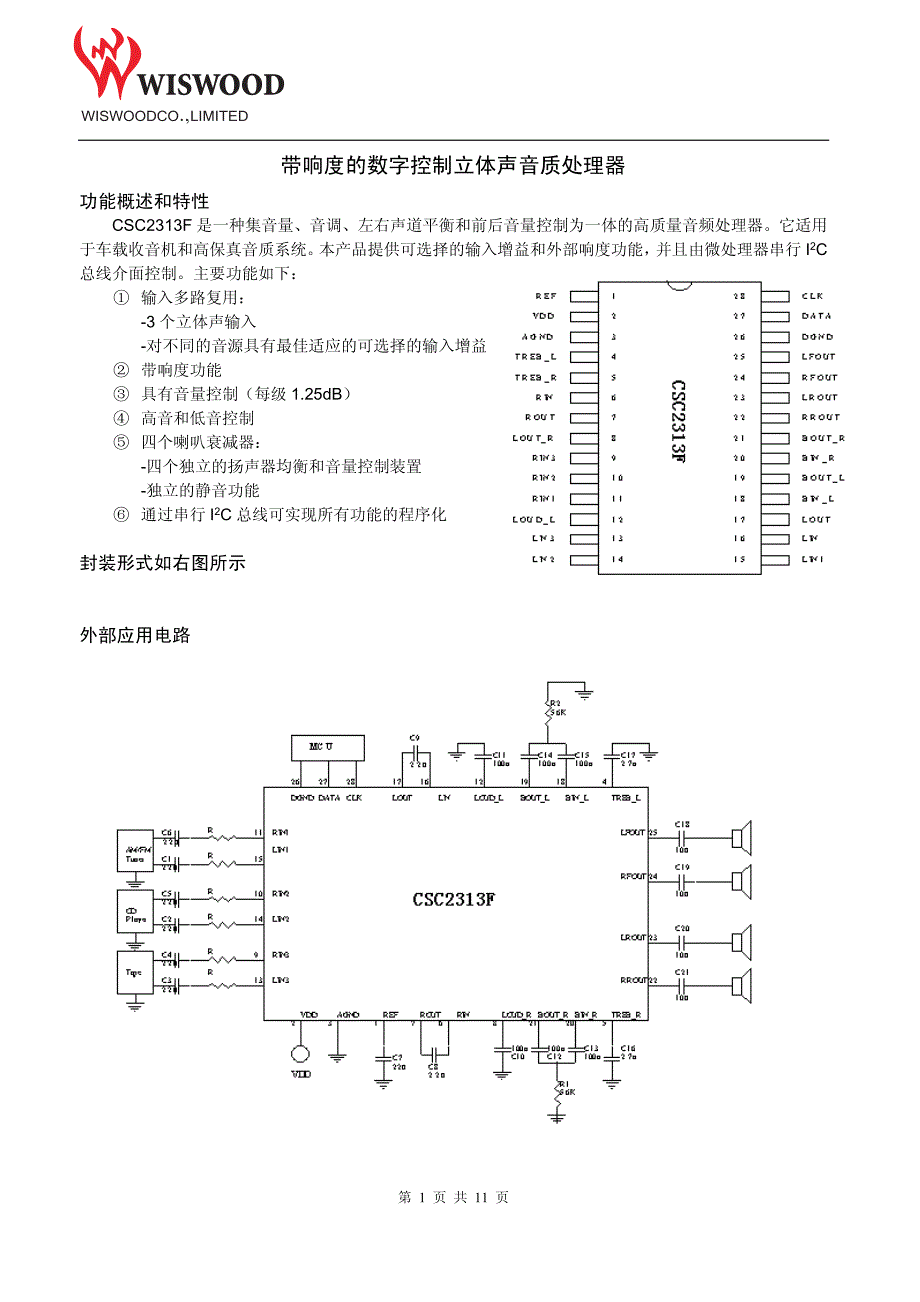

第 1 页 共 11 页带响度的数字控制立体声音质处理器功能概述和特性 CSC2313F 是一种集音量、音调、左右声道平衡和前后音量控制为一体的高质量音频处理器它适用 于车载收音机和高保真音质系统 本产品提供可选择的输入增益和外部响度功能， 并且由微处理器串行 I2C 总线介面控制主要功能如下： ① 输入多路复用： -3 个立体声输入 -对不同的音源具有最佳适应的可选择的输入增益 ② 带响度功能 ③ 具有音量控制（每级 1.25dB） ④ 高音和低音控制 ⑤ 四个喇叭衰减器： -四个独立的扬声器均衡和音量控制装置 -独立的静音功能 ⑥ 通过串行 I2C 总线可实现所有功能的程序化封装形式如右图所示外部应用电路第 2 页 共 11 页热量数据最大额定值参考特性数据参数说明符号SO28DIP28单位阻抗散热Rth j-pins8565°C /W参数说明符号额定值范围单位最大工作电压源电压Vs12V工作温度Tamb-40~85°C存储温度Tstg-55~150°C参数说明符号最小值典型值最大值单位电源电压Vs6910V最大输入信号处理Vcl2Vrms总谐波失真度 V=1rms f=1KHZTHD0.010.1%信噪比S/N106dB通道分离度 f=1KHZSc103dB音量控制 （1.25 dB/级）-78.50dB低音和高音控制（2 dB/级）-14+14dB前后和平衡控制（1.25dB/级）-38.750dB输入增益011.25dB静音衰减100dB第 3 页 共 11 页内部框图第 4 页 共 11 页电特性电特性电特性电特性（参考测试电路 Tamb=25°C，Vs=9V ，RL=10KΩ，RG=600Ω，F=1KHZ。
特殊除外）参数说明符号测试条件最 小 值典型最 大 值单位工作电源电压Vs6910V电流Is811mA输入选择输入电阻Ri1.2.3 输入355070KΩ最佳电平Vcl22.5 Vrms输入分离度（2）SIN80100输出负载电阻Rl引脚 7，172KΩ最小输入增益GINMIN-101dB最大输入增益GINMAX11.25dB衰减步距Gstep3.75dB输入噪声EinG=11.25 dB2直流步距VDC邻近增益级420mVG=18.75~静音4mV音量控制输入阻抗Riv203350KΩ控制范围Crange707580dB最小衰减Avmin-101dB最大衰减Avmax707580dB衰减步距Astep0.51.251.75dB衰减误差EAAV=0 ~ -20-1.2501.25dBAV=-20~ -60-32dB跟踪误差ET2dB直流步距VDC邻近增益级从 0 dB 到 AV 最 大值03mV0.57.5mV扬 声 器 衰 减器控制范围Crange3537.540dB衰减步距Astep0.51.251.75dB扬 声 器 衰 减器衰减误差EA80100dB输出静音衰减Amute03mV直流步距VDC邻近衰减步距从 0 到静音步 距110mV低 音 控 制 （1）控制范围Gb±12±14±16dB衰减步距Bstep123dB内部反馈电阻Rb344458KΩ高 音 控 制 （1）控制范围Gt±13±14±15dB衰减步距Tstep123dB音频 输出最佳电平Vocld=0.3%22.5dB输出负载电阻Rl2KΩ输出负载电容Cl10输出电阻Rout3075120Ω第 5 页 共 11 页主要功能概述1.I2C 总线接口数据通过两根 I2C 总线接口从微处理器传输到 CSC2313F。
这两根由 SDA 和 SCL 组成，而且上 拉电阻必须与正电源电压相连接 2.数据的有效性 如下图所示，在总线 SCL 上时钟信号为高电平的周期内 SDA 总线上的数据必须是固定不变的， 只有在总线上的时钟信号为低电平时 SDA 上的数据 0 信号才能进行高低电平状态的改变 （（I I I I2 2 2 2C C C C 总线上的有效数据）开始和停止的条件总线上的有效数据）开始和停止的条件如下图所示当 SCL 总线上为高电平时 SDA 总线有从高电平到低电平的跳变就为传输开始 （START），反之在 SCL 总线为高电平时 SDA 总线有从低电平到高电平的跳变就为传输停止 （STOP） （开始和停止）（开始和停止）参数说明符号测试条件最 小 值典型最 大 值单位直流电压电平Vout4.24.54.8V概要输出噪声eNOBW=20~20KZ 输出静音所有增益为 0dB2.55153信噪比S/N所有增益为 0 dB Vo=0Vrms106dB失真度dAv=0dBVin=1Vrms0.010.1%Av=-20dBVin=1Vrms0.090.3%Vin=0.3 Vrms0.04%左右通道分离度Sc80103dB总跟踪误差Av=0~ -20 dB01dBAv=-20~ -60 dB02dB总线 输 入输入低电平电压VL1V输入高电平电压VH3V输入电流VIN-5+5SDA 总线输出确 认码电平VOIO=1.6mA0.4V第 6 页 共 11 页数据格式SDA 总线上传输的每个字节必须包括 8 比特，并且每个字节后面要跟随一个确认信号。
字节首先 从高位（MSB）开始传输确认信号如下图所示，控制器在确认信号脉冲期间给SDA总线发送持续的高电平，音频处理器必须返回确 认信号把 SDA 总线上的电平下拉到低电平，以便在确认码脉冲期间 SDA 总线保持在低电平 音频处理器（接收机）在收到每个字节之后必须返回一个确认信号，否则在第 9 个时钟脉冲期间 SDA 总线会维持在高电平状态，在这种情况下，控制器（发送端）会发送停止信号发生中断无确认信号的传输为了避免监测音频处理器的确认码，控制器使用一种更为简单的传输方法它不校验跟随的确认 码只等待一个时钟周期就发送新的数据这种方法不能避免传输误差和传输噪声软件说明接口协议接口协议A.A.A.A.接口协议组成① 开始的条件（S） ② 芯片地址字节，包括 CSC2313F 的地址（字节的第 8 个比特必须为 0），并且 CSC2313F 在每 个被传输的字节最后必须被确认 ③ 数据序列（N-Byte+ Acknowledge） ④ 停止的条件（P）第 7 页 共 11 页B.B.B.B.芯片地址数据字节数据字节AX=1.25dB steps ，BX=1dB steps ，CX=2dB steps ，GX=3.75dB steps 音量音量MSBLSB功能00B2B1B0A2A1A0 110B1B0A2A1A0 111B1B0A2A1A0 100B1B0A2A1A0 101B1B0A2A1A0 010G1G0S2S1S0 0110C3C2C1C0 0111C3C2C1C0音量控制 左后扬声器 右后扬声器 左前扬声器 右前扬声器 音频开关 低音控制 高音控制MSBLSB功能00B2B1B0A2A1A01.25dB steps000 001 010 011 100 101 110 1110 -1.25 -2.25 -3.75 -5 -6.25 -7.5 -8.7500B2B1B0A2A1A010dB steps第 8 页 共 11 页例如：-45dB 的音量为：0 0 1 0 0 1 0 0 扬声器衰减量扬声器衰减量例如：左前扬声器衰减 25dB 为：1 0 1 1 0 1 0 0 音频开关音频开关000 001 010 011 100 101 110 1110 -10 -20 -30 -40 -50 -60 -70MSBLSB功能100 101 110 111B1B0 B1B0 B1B0 B1B0A2A1A0 A2A1A0 A2A1A0 A2A1A0左前扬声器 右前扬声器 左后扬声器 右后扬声器000 001 010 011 100 101 110 1110 -1.25 -2.5 -3.75 -5 -6.25 -7.5 -8.7500 01 10 110 -10 -20 -3011111静 音MSBLSB功能010G1G0S2S1S0音频开关00 01 10 11 0 1立体声 1 立体声 2 立体声 3 立体声 4（*） 响度开 响度关第 9 页 共1 1页例如：选择立体声 2 输入一个增益为+7.5 dB 的响度开的 8 比特串为：0 1 0 0 1 0 0 1 （*）2313 无立体声 4 输入端，只有 2314 有立体声 4 输入端。
高音和低音高音和低音高音和低音高音和低音C3=Sign 例如：-10dB 的低音通过如下的 8 比特串得到：0 1 1 0 0 0 1 0SOP28SOP28SOP28SOP28 封装数据封装数据MSBLSB功能00 01 10 11+11.25 dB +7.5 dB +3.75 dB 0 dB0110 0111C3C2C1C0 C3C2C1C0低音 高音0000 0001 0010 0011-14 -12 -10 -80100 0101 0110 0111-6 -4 -2 01111 1110 1101 1100 1011 1010 1001 10000 2 4 6 8 10 12 14DIMDIMDIMDIMmmmmmmmmInchInchInchInchMIN.MIN.MIN.MIN.TYP.TYP.TYP.TYP.MAX.MAX.MAX.MAX.MIN.MIN.MIN.MIN.TYP.TYP.TYP.TYP.MAX.MAX.MAX.MAX. A2.650.104a10.10.30.0040.012b0.350.490.0140.019B10.230.320.0090.013C0.50.020c145°(TYP.)D17.718.10.6970.713E1010.650.3940.419e1.270.050第 10 页 共 11 页e316.510.65F7.47.60.2910.299L0.41.270.0160.050S8°(MAX.)第 11 页 共 11 页DIP28DIP28DIP28DIP28 封装数据封装数据DIMDIMDIMDIMMmMmMmMminchinchinchinchMINMINMINMINTYP.TYP.TYP.TYP.MAXMAXMAXMAXMINMINMINMINTYPTYPTYPTYPMAXMAXMAXMAXa10.630.025b0.450.018b10.230.310.0090.012b21.270.050D37.341.470E15.216.680.5980.657e2.540.100e333.021.300F14.10.555I4.4450.175L3.30.130。
