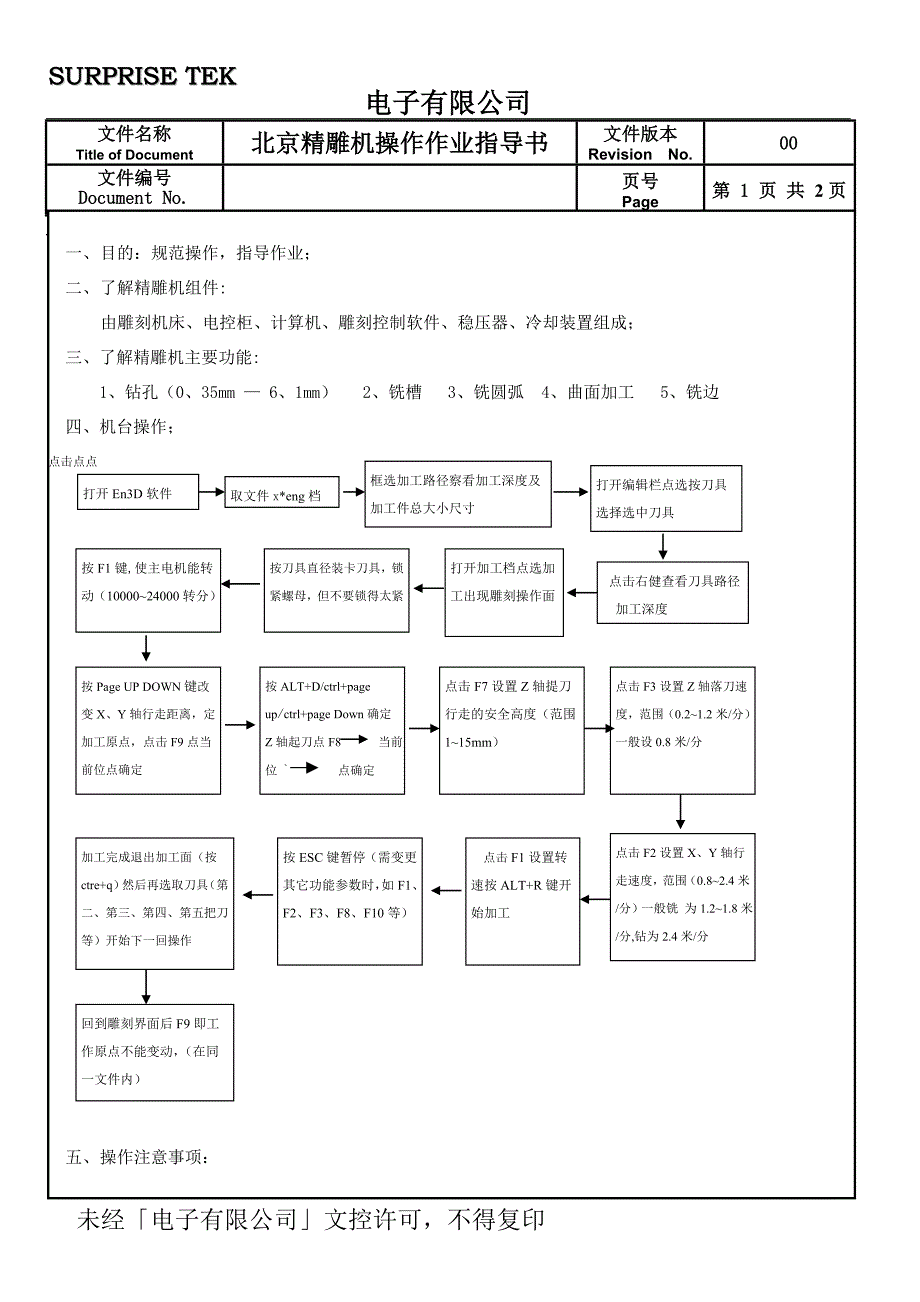

SURPRISE TEK电子有限公司文件名称Title of Document 北京精雕机操作作业指导书文件版本Revision No. 00文件编号Document No. 页号Page 第 1 页 共 2 页未经「电子有限公司」文控许可，不得复印一、 目的：规范操作，指导作业；二、 了解精雕机组件:由雕刻机床、电控柜、计算机、雕刻控制软件、稳压器、冷却装置组成；三、了解精雕机主要功能:1、钻孔（0、35mm — 6、1mm） 2、铣槽 3、铣圆弧 4、曲面加工 5、铣边四、机台操作；点击点点 五、 操作注意事项：打开 En3D 软件 取文件 x*eng 档 框选加工路径察看加工深度及加工件总大小尺寸 打开编辑栏点选按刀具选择选中刀具 点击右健查看刀具路径加工深度 打开加工档点选加工出现雕刻操作面 按刀具直径装卡刀具，锁紧螺母，但不要锁得太紧 按 F1 键, 使主电机能转动（10000~24000 转分）按 Page UP DOWN 键改变 X、Y 轴行走距离，定加工原点，点击 F9 点当前位点确定 按 ALT+D/ctrl+page up/ctrl+page Down 确定Z 轴起刀点 F8 当前位 ` 点确定 点击 F7 设置 Z 轴提刀行走的安全高度（范围1~15mm） 点击 F3 设置 Z 轴落刀速度，范围（0.2~1.2 米/分）一般设 0.8 米/分 点击 F2 设置 X、Y 轴行走速度，范围（0.8~2.4米/分）一般铣 为1.2~1.8 米/分,钻为 2.4 米/分 点击 F1 设置转速按 ALT+R 键开始加工 按 ESC 键暂停（需变更其它功能参数时，如F1、 F2、 F3、F8、 F10等） 加工完成退出加工面（按ctre+q）然后再选取刀具（第二、第三、第四、第五把刀等）开始下一回操作 回到雕刻界面后 F9 即工作原点不能变动， （在同一文件内） SURPRISE TEK电子有限公司文件名称Title of Document 北京精雕机操作作业指导书文件版本Revision No. 00文件编号Document No. 页号Page 第 1 页 共 2 页未经「电子有限公司」文控许可，不得复印1、 在同一个雕刻文件中，加工原点只许设置一次，否则加工坐标错位；2、 加工工件需紧固在机台加工范围内，不能松动；3、 根据加工文件来确定材料大小及机台安全行程；4、 设置加工原点分两种情况：A、原加工件左下角加工原点；B、原加工件中心加工原点；5、 调节 Z轴超刀点时，加大、减小步进要灵活调配，同时主轴要高速转动；6、 根据文件文档进行加工，同时对加工件材质考虑是否需要对雕刻机械进行机械原点校正,同时排查结果。
六、机械保养1、 丝杠导轨要定期加油，清洁；2、 结光检系统要做到经常清洗；3、 随时做到对主轴电机量温度检查（10 以下） ；4、 定期更换冷却水，清洁循环水管道；5、 经常对主轴装入螺母及卡头清洁，必需时更换七、 相关文件批准： 编制： 日期：2006-5-19。
