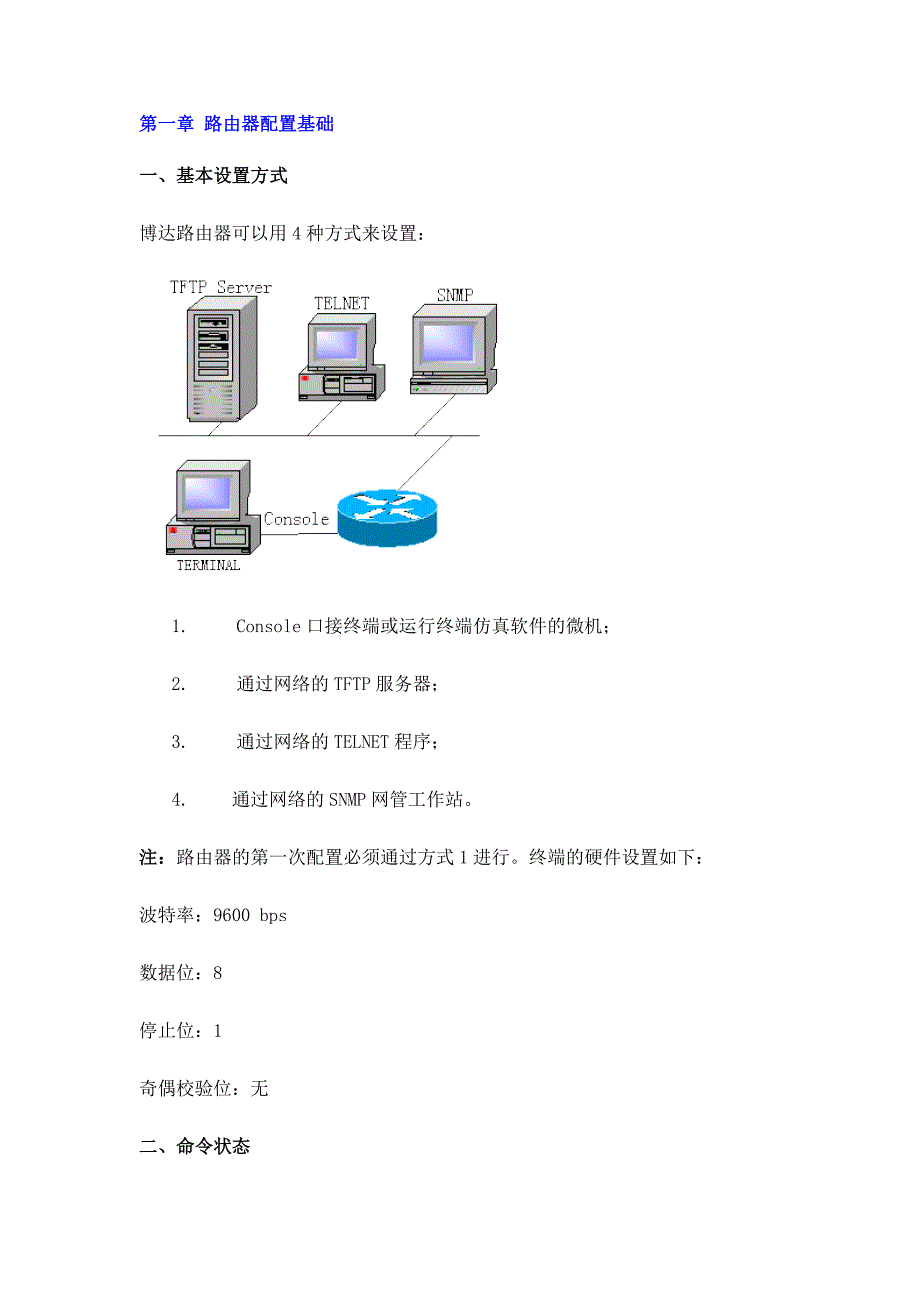

第一章 路由器配置基础一、基本设置方式博达路由器可以用4种方式来设置： 1. Console口接终端或运行终端仿真软件的微机；2. 通过网络的TFTP服务器；3. 通过网络的TELNET程序；4. 通过网络的SNMP网管工作站 注：路由器的第一次配置必须通过方式1进行终端的硬件设置如下：波特率：9600 bps数据位：8停止位：1奇偶校验位：无二、命令状态1. bdcom* 路由器处于用户态在此状态下，用户可检查路由器的连接状态，并可访问其它网络和主机，但不能看到或更改路由器的配置内容2. bdcom# 在bdcom*提示符下键入enter，路由器进入管理态用户除拥有用户态的功能外，还能看到路由器的配置内容，并利用trace等工具跟踪、调试路由器及线路，但不能更改路由器的配置3. bdcom_config# 在管理态提示符下键入config，出现提示符bdcom_config#，此时路由器进入全局配置态，在此状态下可配置路由器的全局参数、显示各项参数等。
4. bdcom_config_e0#；bdcom_config_c0#；bdcom_config_access#；…..路由器进入局部配置态，在此状态下可配置路由器该端口下的局部参数5. monitor> 在开机或重起，路由器检测内存时，键入“aaa”，就可以进入系统监控态，这时路由器不能完成正常的功能，只能进行软件升级、检查路由器的系统内存、上下传配置及清除超级用户口令注：此状态只适用于console口三、符号说明1. 功能字段为了便于识别，凡是“功能”一栏标记“#”符号的命令属于管理态的命令，标记“&”符号的属于局部配置态命令，标记“&#”符号的属于“#”提示符下的命令（属于管理态、配置态和局部配置态），未加标记的属于全局配置态命令2. 命令行字段路由器的命令关键字用粗体标识，斜体未加粗的字符为用户输入的参数[I—J] 从I到J中任取一位 { } 括号内的参数必须指定[ ] 此部分参数可选 | or / 竖线两边参数任选一个四、常用命令1. 帮助 在操作过程中，无论任何状态和位置，都可以键入“？”得到系统的帮助。
2. 更改显示方式键入chinese设置显示方式为中文；键入english设置显示方式为英文3. 显示命令功 能命 令查看版本信息#show version 显示当前运行配置show running 显示存储配置show config 显示端口信息&#show e0/sX/aX/bri0 显示路由表信息&#show route 显示每模块和端口的统计信息&#show statistics XXXX4. 改变命令状态功 能命 令进入用户态敲任意键进入管理态enter 进入配置态config 进入端口配置状态e0/s[0-2]/a[0-15]/bri0/c0/vty退出当前状态，返回前一级quit 5. 软件及配置的升级与备份功 能命 令更新软件tftp download 10.1.1.1 bdcom.bin software-image 备份配置信息tftp upload 10.1.1.1 bdcom.cfg configuration 更新配置信息tftp download 10.1.1.1 bdcom.cfg configuration 注：假设TFTP服务器的IP地址为10.1.1.1；第二章 网络协议（一）一、终端方式博达路由器可作为终端接入设备。
各种终端联接路由器的同异步串口，使用TELNET到中心服务器，实现相应的应用1. 端口配置命令功 能命 令设置TELNET脚本telnet_script add 脚本名 "username:" 用户名 "password:" 口令 设置命令别名cmd_alias add commandname command [–s脚本名] 封装协议&encapsulate none 设置终端自动执行命令&auto_command commandname 显示端口状态show s[0-2]/a[0-15] 以下显示端口的状态： DTR DSR CTS RTS CD UP UP UP UP UP[协议] 无 [状态] 有效 [速率] 9600bps[数据位] 8 [停止位] 1 [流量控制] XON/XOFF [奇偶校验] 无校验2. 举例本例为终端联入路由器后，自动登录到服务器，且其的用户名和密码自动确认配置如下：（假设SERVER的IP地址为10.1.1.1）telnet_script add tel_scr "name:" bdcom "word:" aaaaa cmd_alias add cmd_telnet telnet 10.1.1.1 -s tel_scr a0 encapsulate none auto_command cmd_telnet quit 二、HDLC高级数据链路控制规程（HDLC）是国际标准化组织（ISO）开发的面向比特的同步通信规程（面向比特的含义是指它可以传输任意比特组合的信息）。
HDLC协议一般用于DDN或ISDN线路，该协议具有简单高效的特点1. 端口配置命令功 能命 令封装HDLC协议&encapsulate hdlc 指定本端口时钟方式&clock {internal | external} 设置DCE端线速度&speed line_rate 设置映射表&map add ip_address [broadcast]1 显示端口状态&show s[0-2] 注：1、broadcast选项允许在此网络上传输路由广播信息 以下是显示HDLC同步串口状态的例子：bdcom#show s1串行口 S1: DTR DSR CTS RTS CD UP UP UP UP UP[协议] HDLC [状态] 有效 [协议状态] UP[连接方式] 专线 [时钟源] 外时钟[速率] 64kbps [Mtu] 1500 [Metric] 1[TCP/IP报头压缩] 禁止ip 192.168.1.3 掩码 255.255.0.0map 192.168.1.42. 举例路由器routeA和routeB的S0口封装HDLC协议。
配置如下：routeA（DTE端） s0 encapsulate hdlc ip add 192.168.1.3 255.255.0.0 map add 192.168.1.4 quit routeB（DCE端） s0 encapsulate hdlc ip add 192.168.1.4 255.255.0.0 clock internal map add 192.168.1.3 quit 第二章 网络协议（二）三、PPPPPP（Point-to-Point Protocol）协议是提供在点到点链路上承载网络层数据包的一种链路层协议PPP定义了一整套的协议包括链路控制协议（LCP）、网络层控制协议（NCP）和验证协议（PAP和CHAP）PPP由于能够提供用户验证、易于扩充和支持同异步而获得较广泛的应用PPP协议包含了对通信双方身份认证的安全性协议PAP(Password Authentication Protocol)与CHAP(Challenge Handshake Authentication Protocol)（参考RFC1334），每个路由器通过名字来识别用户，可以防止未经授权的访问。
PPP可通过配置回拨功能来提高系统安全性，但其必须与PAP或CHAP认证同时使用以获取远端身份 1. 端口配置命令功 能命 令设置拨号脚本dial_script add script_name scrpt 封装PPP协议&encapsulate ppp 设置线路类型&line dial/lease 设置DTE速度&speed line_rate 设置同异步方式&port sync|async 设置初始化脚本&init_script script_name 设置认证方式&ppp authentication {chap|pap} 设置回拨功能&ppp callback {accept|request} 设置回拨号码user add user callback dialstring number 设置拨号脚本&modem_script script_name 设置映射表&map {add|del} ip_address [phone_number] [broadcast]1 显示端口状态&show {s[0-2]|a[0-15]} 显示脚本&#show dial_script 显示MODEM状态&#show dial 注：1、broadcast选项允许在此网络上传输路由广播信息。
2、有些异步MODEM（如TAINET）不支持ATZ命令，需将初始化脚本中的ATZ改为AT命令下面是串口S0封装为PPP协议的状态：串行口 S0: DTR DSR CTS RTS CD UP UP UP UP DOWN[协议] PPP(异步) [状态] 有效 [协议状态] DOWN[速率] 115kbps [Mtu] 1500 [Metric] 1[连接方式] 拨号线[数据位] 8 [停止位] 1 [流量控制] CTS/RTS [奇偶校验] 无校验[空闲时间] 120秒 [Modem复位时间] 5秒[Modem出入许可] in&out [拨号方式] normal[Modem脚本] defaultLCP Listening -- waiting for remote host to attempt open MRU ACCM AP PFC ACFC CALLBACK Magic MRRULocal: 1500 0x000a0000 None Yes Yes *No 0x0119c6df *1520Remote: 1500 0xffffffff N。
