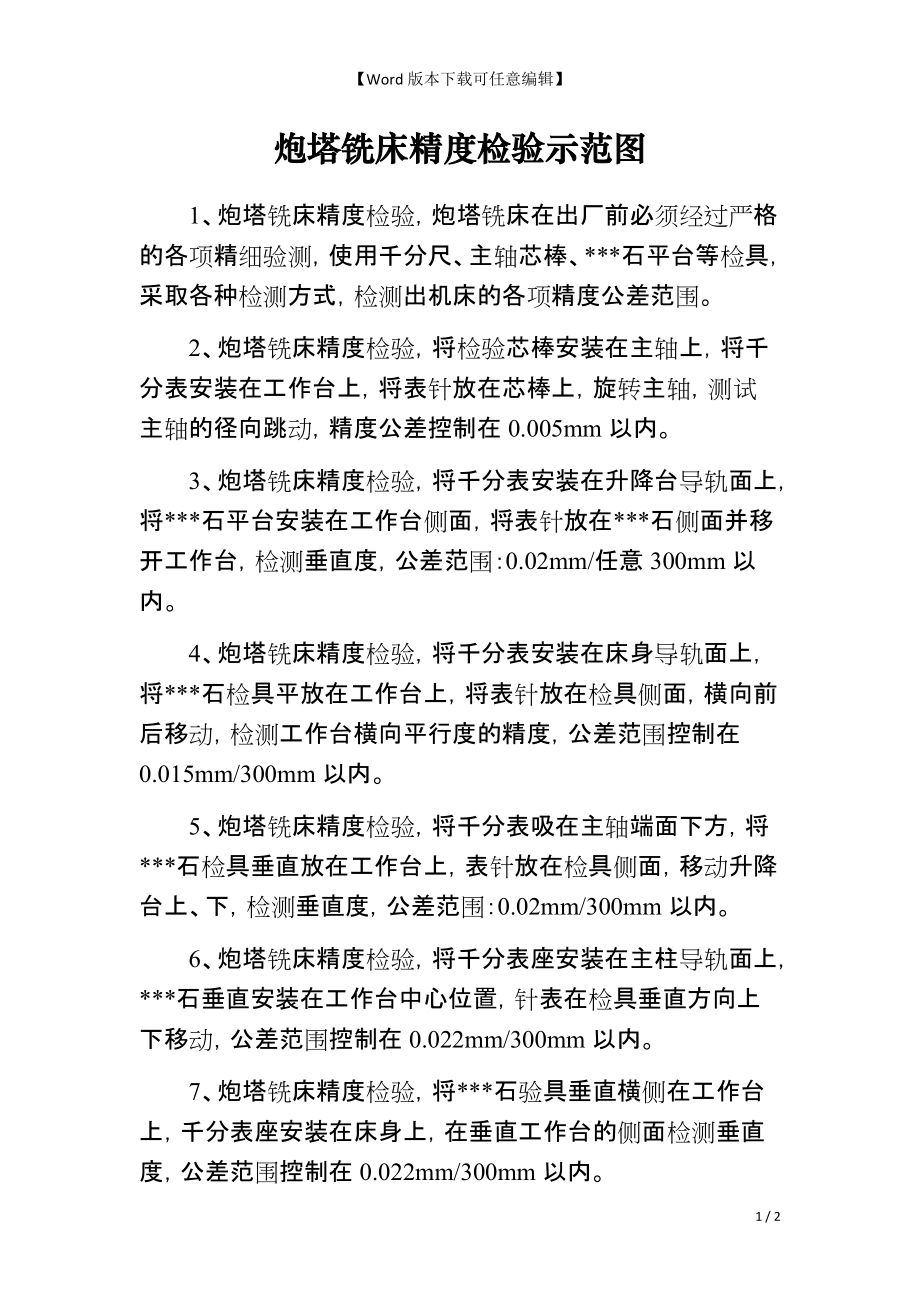

Word版本下载可任意编辑】 炮塔铣床精度检验示范图 1、炮塔铣床精度检验，炮塔铣床在出厂前必须经过严格的各项精细验测，使用千分尺、主轴芯棒、***石平台等检具，采取各种检测方式，检测出机床的各项精度公差范围 2、炮塔铣床精度检验，将检验芯棒安装在主轴上，将千分表安装在工作台上，将表针放在芯棒上，旋转主轴，测试主轴的径向跳动，精度公差控制在0.005mm以内 3、炮塔铣床精度检验，将千分表安装在升降台导轨面上，将***石平台安装在工作台侧面，将表针放在***石侧面并移开工作台，检测垂直度，公差范围：0.02mm/任意300mm以内 4、炮塔铣床精度检验，将千分表安装在床身导轨面上，将***石检具平放在工作台上，将表针放在检具侧面，横向前后移动，检测工作台横向平行度的精度，公差范围控制在0.015mm/300mm以内 5、炮塔铣床精度检验，将千分表吸在主轴端面下方，将***石检具垂直放在工作台上，表针放在检具侧面，移动升降台上、下，检测垂直度，公差范围：0.02mm/300mm以内 6、炮塔铣床精度检验，将千分表座安装在主柱导轨面上，***石垂直安装在工作台中心位置，针表在检具垂直方向上下移动，公差范围控制在0.022mm/300mm以内。
7、炮塔铣床精度检验，将***石验具垂直横侧在工作台上，千分表座安装在床身上，在垂直工作台的侧面检测垂直度，公差范围控制在0.022mm/300mm以内 8、炮塔铣床精度检验，将千分表座安装在铣头主轴端面下方，表针指向工作台面，以工作台为中心，旋转主轴360度，检测铣头对工作台的垂直度，精度范围控制在0.010mm以内 9、炮塔铣床精度检验，将千分表安装在主轴端面下方，表针指向工作台前后工作面，工作台X方向做纵向移动，检测工作台长度方向平行度，检测公差范围：主轴中心左右300mm以内，平行度为0.009mm，全长700mm范围内精度为0.025mm 2 / 2。
