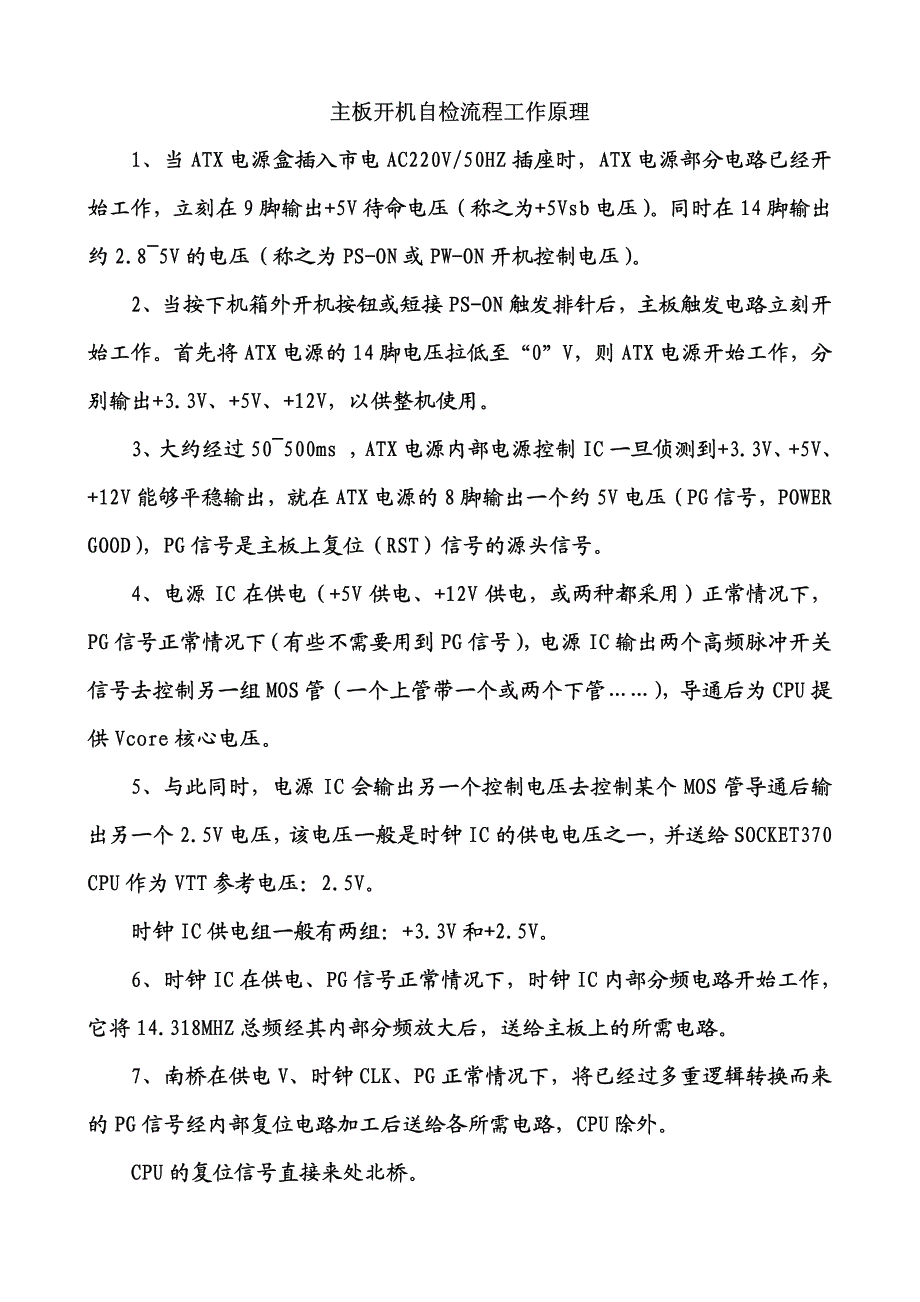

主板开机自检流程工作原理 1、当 ATX 电源盒插入市电 AC220V/50HZ 插座时，ATX 电源部分电路已经开始工作，立刻在 9 脚输出+5V 待命电压（称之为+5Vsb 电压） 同时在 14 脚输出约 2.8~5V 的电压（称之为 PS-ON 或 PW-ON 开机控制电压） 2、当按下机箱外开机按钮或短接 PS-ON 触发排针后，主板触发电路立刻开始工作首先将 ATX 电源的 14 脚电压拉低至“0”V，则 ATX 电源开始工作，分别输出+3.3V、+5V 、+12V，以供整机使用 3、大约经过 50~500ms ，ATX 电源内部电源 控制 IC 一旦侦测到+3.3V、+5V、+12V 能够平稳输出，就在 ATX 电源的 8 脚输出一个约 5V 电压（PG 信号，POWER GOOD） ，PG 信号是主板上复位（RST）信号的源头信号 4、电源 IC 在供电（+5V 供电、 +12V 供电，或两种都采用）正常情况下，PG 信号正常情况下（有些不需要用到 PG 信号），电源 IC 输出两个高频脉冲开关信号去控制另一组 MOS 管（一 个上管带一个或两个下管……） ，导通后为 CPU 提供 Vcore 核心电压。
5、与此同时，电源 IC 会输出另一个控制电压去控制某个 MOS 管导通后输出另一个 2.5V 电压，该电压一般是时钟 IC 的供电电压之一，并送给 SOCKET370 CPU 作为 VTT 参考电压：2.5V 时钟 IC 供电组一般有两组：+3.3V 和+2.5V 6、时钟 IC 在供电、PG 信号正常 情况下，时钟 IC 内部分频电路开始工作，它将 14.318MHZ 总频经 其内部分频放大后，送给主板上的所需电路 7、南桥在供电 V、时钟 CLK、PG 正常情况下，将已经过多重逻辑转换而来的 PG 信号经内部复位电路加工后送给各 所需电路，CPU 除外 CPU 的复位信号直接来处北桥 8、北桥在供电 V、时钟 CLK、复位 RST 正常情况下，它将南桥送来的复位RST 信号再加工后送给 CPU 9、CPU 在供电 V、时钟 CLK、复位 RST 正常情况下，CPU 开始工作，首先 CPU开始寻找 BIOS 内部的开机自检程序，沿地址线发出寻址指令 10、在此过程中，寻址指令一旦到达 SB 就会在 PCI BUS A34 脚产生一个波形信号：帧信号，FRAME 11、一旦 CPU 寻址指令到达 BISO，就会在 BIOS（主形：22 脚或 23 脚；长形：22 脚）上产生一个波形信号：片选信号，CS 脚。
注意： （1）在检测帧信号和片选信号时，一定要上 CPU； （2） 即使把 BIOS 拿下来， 但在相应 PIN 脚上还是可以测到 CS 片选信号的 （3）当检测到 BIOS 有 CS 信号，而供电、时钟、复位正常等工作条件都正常，又开不了机，可能需要涮 BIOS 程序 12、主板自检过程中，一旦出现严重故障就停止自 检如果 CPU 找到 BIOS并成功读取 BIOS 开机自检程序，正常自检完成后即进入亮机自检亮机自检完毕后，显示 LOGO 画面、自检报告单，并显示 PNP-LIST 13、PNP-LIST 报告单完毕后，BIOS 即将控制权交予自举程序，自举程序，即 OS 引导程序，即后，由操作 系统引导计算机进入用户界面，准备为用户提供所有伺服。
