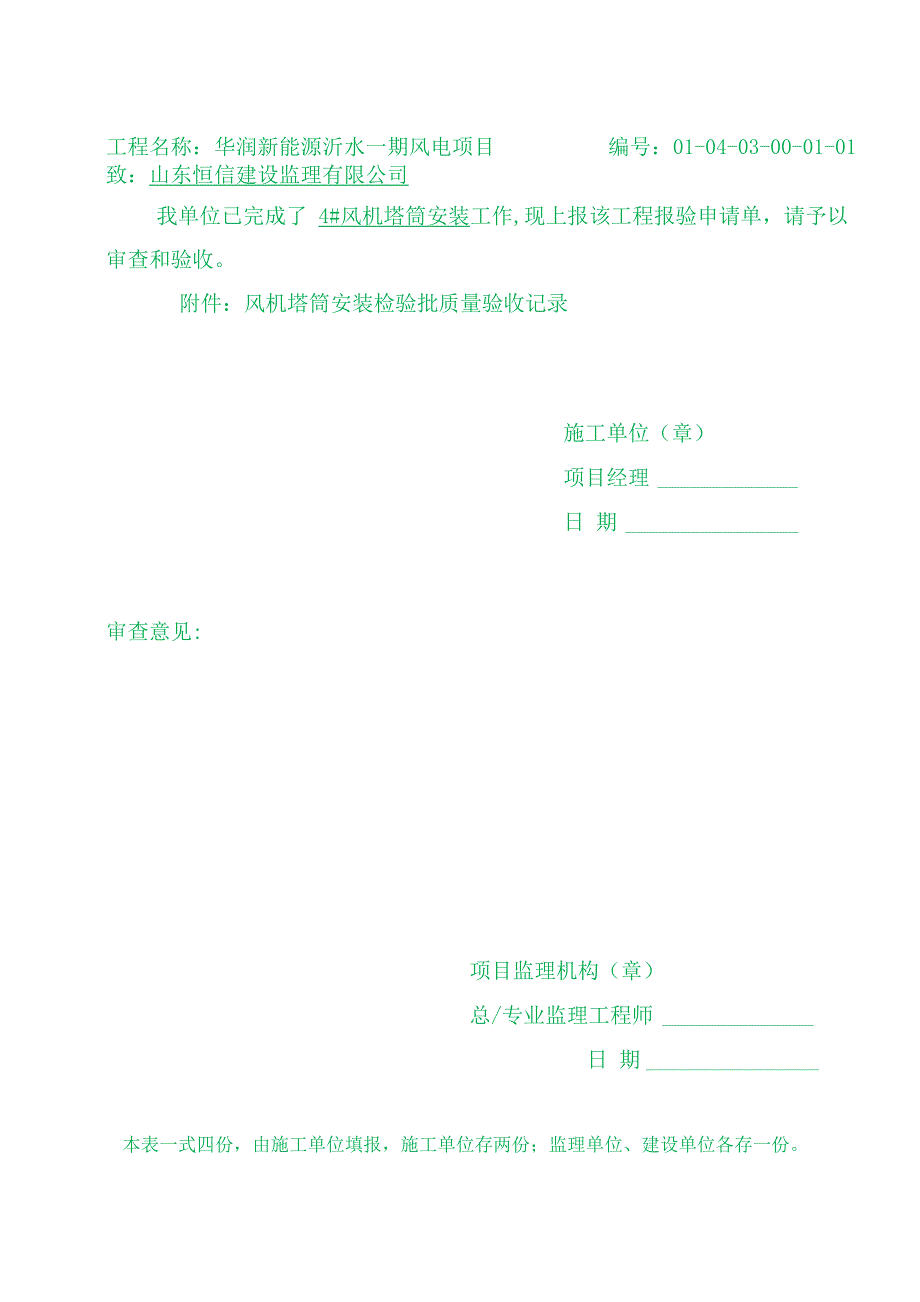

工程名称：华润新能源沂水一期风电项目 编号：01-04-03-00-01-01 致：山东恒信建设监理有限公司我单位已完成了 4#风机塔筒安装工作,现上报该工程报验申请单，请予以 审查和验收附件：风机塔筒安装检验批质量验收记录施工单位（章）项目经理 日 期 审查意见:项目监理机构（章）总/专业监理工程师 日 期 本表一式四份，由施工单位填报，施工单位存两份；监理单位、建设单位各存一份编号：01-04-03-00-01-01 表 4.3.1单位（子单位） 工程名称4#风力发电机组分部（子分部） 工程名称风力发电机组安装分项工程名称风机塔筒安装验收部位风机塔筒安装施工单位河北省电力建设第二工程公司项目经理刘全全施］ 名匸执行标准 称及编号风力发电场施工质量验收 组安装）、湘及评价规程（第3部分-风力发电机 寸电风能相关技术文件专业工长 （施工员）代帅波工序检验项目性质单位质量标准施工单位自检记录监理（建 设）单位 验收记录基 础 检 查基础表面质量表面无露筋、蜂窝、孑L 洞、夹渣、疏松、裂缝无露筋、蜂窝、孔洞、夹渣、 疏松、裂缝等缺陷基础几何尺寸mm±2010-53119-8-81117-8设备安装基础混凝土强度±70%混凝土设计强度符合规范要求基础环水平度主控符合厂家技术文件符合厂家技术文件W2mm外观检 查无凹痕、无锈蚀、无损伤经检验合格预埋地脚螺栓中心线偏差主控mm±2//////预埋地脚螺栓标高偏差±3//////////垫铁安装垫铁组面积符合DL/T 5047-95中附 录K的计算规定—一 一一一平垫铁几 何尺寸长度mm符合厂家技术文件//////7宽度mm符合厂家技术文件//f//////斜垫铁几 何尺寸斜度1： 10〜1： 20////////最薄边厚度mm±4////////长宽尺寸mm同平垫铁//////jT/f/垫铁表面质量平整，无毛刺、油污， 斜垫铁经机加工垫铁 设置放置顺序放置稳固，厚块放下层， 最薄块夹中1垫铁块数块一般W4一层间接触接触严实，用0.1mm塞 尺塞入深度不超过垫铁 长度的20%放置部位放置位置在设备主受力 台板、基框立筋处或地脚 螺栓两侧与基础接触面琢磨平整，接触良好一一一灌浆前各层垫铁点焊点焊牢固，不松动一一一一一一塔 筒 检 查外观检查无裂纹、无锈蚀、无损伤经检查清洁、无杂物，漆面 完整、无损伤，无锈蚀等缺陷内部检查清洁、无杂物漆层检查漆层完整、无损伤编号：01-04-03-00-01-01 表 4.3.1 （续表）工序检验项目性质单位质量标准施工单位自检记录监理（建 设）单位 验收记录尺寸核查符合厂家要求经检查符合厂家设计要求塔筒 内附 件安 装水冷装置符合厂家技术文件经检查符合厂家设计要求平台及支架符合厂家技术文件经检查符合厂家设计要求安全爬梯牢固、螺栓齐全、紧固、 顺畅安装齐全牢固其他附件齐全牢固螺 栓 检 查螺栓孔孔 径偏差©W17mmmm0.0〜+1.00.80.710.810.3© >17mmmm0.0〜+1.51.21111.31.3螺栓孔椭 圆度偏差©W17mmmmW1.010.910.70.91© >17mmmmW1.51.21.41.211.31.2螺栓、螺母外观无裂纹、碰伤，丝扣完 整无损；无油垢、浮锈 等附着物无裂纹、碰伤，浮锈等缺陷螺栓孔检查清洁、无锈蚀表面清洁、无锈蚀螺栓、螺母、垫圈检查主控按 GB3633-95、 GB1231 的规定进行检验，并符 合标准要求每批抽取8套进行高强螺栓复 一■检，见相关复验报告摩擦面抗滑移系数主控每批三组试件，检验最 小值必须不小于设计规 定值一见相关复验报告材质主控符合厂家技术文件现场进行光谱分拆，见相关检测「一一报告螺栓连接塔筒磨擦接合面主控表面处理达到设备技术 文件要求；表面干燥整 洁，锈皮、油垢、灰尘 清理干净；无变形、翘 边、弯曲、毛刺等缺陷经检验符合设备技术文件 要求，表面干燥整洁，无锈皮、 油垢、灰尘；无变形、翘边、弯 曲、毛刺等缺陷螺栓、紧固扭矩主控符合设备技术文件要 求，设备技术文件无要 求的，按JGJ 82-91第 3.4.10或3.4.15条执行经检验符合湘电风能技术 文件《XE105-2000风电机组安 装手册00.0.410.016》中的要 求连接 后塔筒密封严密经检查合格施工单位 检查结果自检合格项目专业技术负责人： 项目专业质量检查员：年 月 日监理（建设）单位 验收结论专业监理工程师：（建设单位项目专业技术负责人）年 月 日工程名称：华润新能源沂水一期风电项目编号：01-04-03-00-02-01致：山东恒信建设监理有限公司我单位已完成了 4#风机机舱安装工作，现上报该工程报验申请单，请予以审查和验收。
附件：风机机舱安装检验批质量验收记录施工单位（章） 项目经理审查意见:项目监理机构（章） 总/专业监理工程师本表一式四份，由施工单位填报，施工单位存两份；监理单位、建设单位各存一份编号：01-04-03-00-02-01 表 4.4.1单位（子单位） 工程名称4#风力发电机组分部（子分部） 工程名称风力发电机组安装分项工程名称风机发电机组安装验收部位风机机舱安装施工单位河北省电力建设第二工程公司项目经理刘全全施工执行标准 名称及编号风力发电场施工质量验收及评价规程（第3部分-风力发电机 组安装）、湘电风能相关技术文件专业工长 （施工员）代帅波工序检验项目性质单位质量标准施工单位自检记录监理（建 设）单位 验收记录机舱 检查外观检查无裂纹、无锈蚀、无损伤、 无渗漏经检查外观清洁、无杂 物，漆面完整、无损伤，无 锈蚀等缺陷，各电气兀件齐 全、完好内部检查清洁、无杂物漆层检查漆层完整、无损伤电气元件齐全、完好机舱 附件 安装气象站及航空灯安装牢固、螺栓齐全、转动灵 活、导线连接正确牢固经检查各部件齐全、完 好，并连接正确及牢固防雷接地线主控牢固、螺栓齐全、导线连 接正确牢固其他附件齐全牢固螺栓 检查螺栓 孔孔 径偏 差©W17mmmm0.0〜+1.00.710.7110.9© >17mmmm0.0〜+1.51.41.211.21.31.4螺栓 孔椭 圆度 偏差©W17mmmmW1.00.810.80.710.6© >17mmmmW1.51.211.211.31螺栓、螺母外观无裂纹、碰伤，丝扣完整 无损；无油垢、浮锈等附 着物无裂纹、碰伤，浮锈等缺陷螺栓孔检查清洁、无锈蚀表面清洁、无锈蚀螺栓、螺母、垫圈检查主控按 GB3633-95、 GB1231 的规定进行检验，并符合 标准要求摩擦面抗滑移系数主控每批三组试件，检验最小 值必须不小于设计规定 值材质主控符合厂家技术文件编号：01-04-03-00-02-01 表 4.4.1 （续表）工序检验项目性质单位质量标准施工单位自检记录监理（建 设）单位 验收记录螺栓连接塔筒磨擦接合面主控表面处理达到设备 技术文件要求；表面干 燥整洁，锈皮、油垢、 灰尘清理干净；无变形、 翘边、弯曲、毛刺等缺 陷经检验符合设备技术文件 要求，表面干燥整洁，无锈皮、 油垢、灰尘；无变形、翘边、弯 曲、毛刺等缺陷螺栓、紧固扭矩主控符合设备技术文件 要求，设备技术文件无 要求的，按JGJ 82-91 第 3.4.10 或 3.4.15 条 执行经检验符合湘电风能技术 文件《XE105-2000风电机组安 装手册00.0.410.016》中的要 求连接处密圭寸严密经检查合格施工单位 检查结果自检合格项目专业技术负责人： 项目专业质量检查员：年 月 日监理（建设）单位 验收结论专业监理工程师：（建设单位项目专业技术负责人）年 月 日工程名称：华润新能源沂水一期风电项目 编号：01-04-03-00-02-02致：山东恒信建设监理有限公司我单位已完成了 4#风机发电机安装工作，现上报该工程报验申请单，请 予以审查和验收。
附件：风机发电机安装检验批质量验收记录施工单位（章）项目经理 日 期 审查意见:项目监理机构（章）总/专业监理工程师 日 期 本表一式四份，由施工单位填报，施工单位存两份；监理单位、建设单位各存一份编号：01-04-03-00-02-02 表 4.6.1 新单位（子单位） 工稈名称4#风力发电机组分部（子分部） 工程名称风力发电机组安装分项工程名称风力发电机组安装验收部位发电机安装施工单位河北省电力建设第二工程公司项目经理刘全全施工执行标准 名称及编号风力发电场施工质量验收及 组安装）、湘电2评价规程（第3部分-风力发电机W风能相关技术文件专业工长 （施工员）代帅波工序检验项目性质单位质量标准施工单位自检记录监理（建 设）单位 验收记录发电 机检 查外观检查无裂纹、无锈蚀、无损伤、 无渗漏经检查外观清洁、无杂 物，漆面完整、无损伤，无 锈蚀等缺陷，各电气元件齐 全、元好漆层检查漆层完整、无损伤电气元件齐全、完好发电 机附 件安 装发电机护梯安装牢固、螺栓齐全、转动灵 活、导线连接正确牢固经检查各部件齐全、完 好，并连接正确及牢固通风管安装主控牢固、螺栓齐全、导线连 接正确牢固其他附件齐全牢固螺栓 检查螺栓 孔孔 径偏 差©W17mm。
