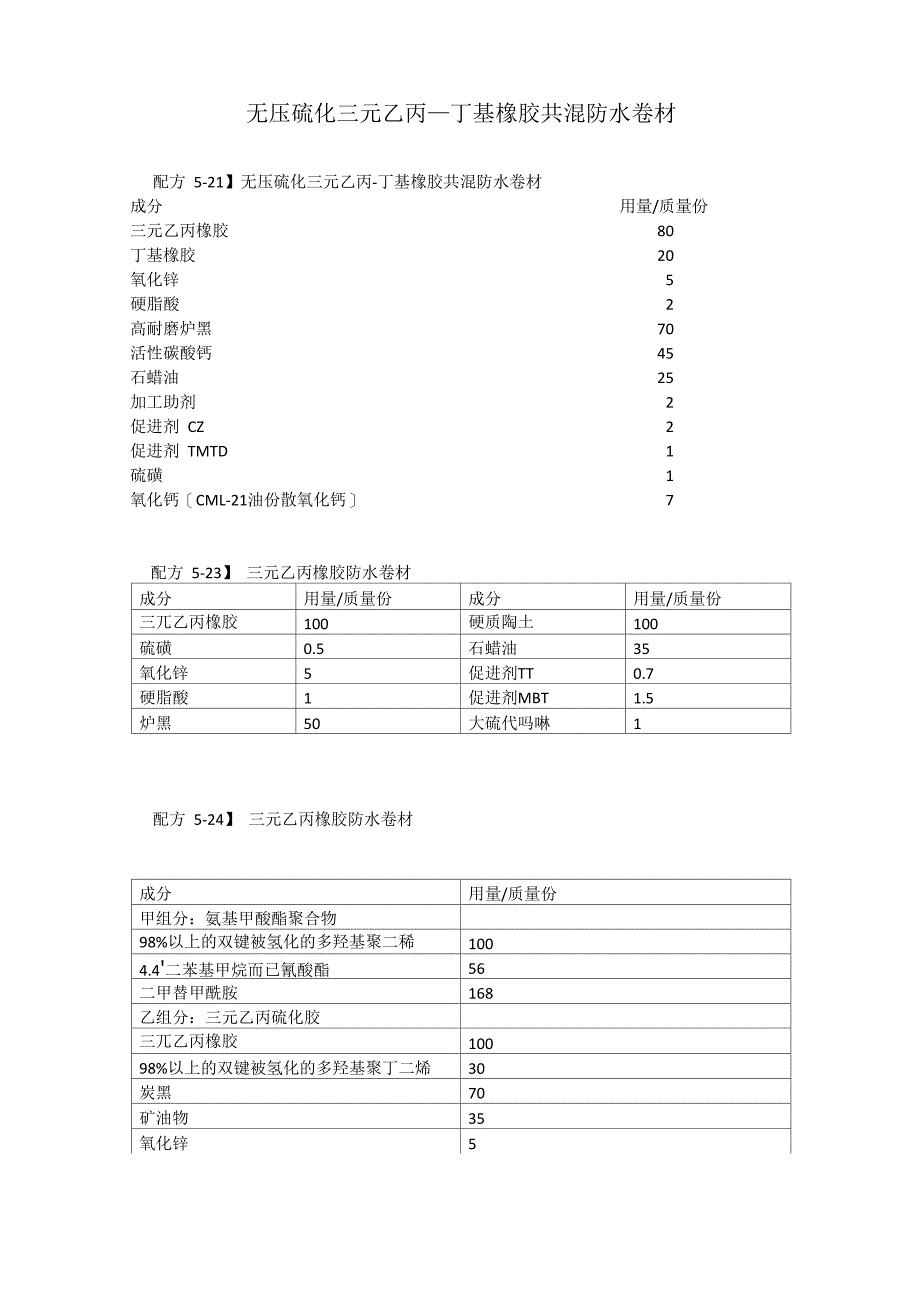

无压硫化三元乙丙—丁基橡胶共混防水卷材配方 5-21】无压硫化三元乙丙-丁基橡胶共混防水卷材成分 用量/质量份三元乙丙橡胶 80丁基橡胶 20氧化锌 5硬脂酸 2高耐磨炉黑 70活性碳酸钙 45石蜡油 25加工助剂 2促进剂 CZ 2促进剂 TMTD 1硫磺 1氧化钙［CML-21油份散氧化钙］ 7配方 5-23】 三元乙丙橡胶防水卷材成分用量/质量份成分用量/质量份三兀乙丙橡胶100硬质陶土100硫磺0.5石蜡油35氧化锌5促进剂TT0.7硬脂酸1促进剂MBT1.5炉黑50大硫代吗啉1配方 5-24】 三元乙丙橡胶防水卷材成分用量/质量份甲组分：氨基甲酸酯聚合物98%以上的双键被氢化的多羟基聚二稀1004.4'二苯基甲烷而已氰酸酯56二甲替甲酰胺168乙组分：三元乙丙硫化胶三兀乙丙橡胶10098%以上的双键被氢化的多羟基聚丁二烯30炭黑70矿油物35氧化锌5硬脂酸1硫化促进剂2硫磺1.5工艺、性能按配比将甲组分配方中物料混合，置于80°C的干燥氮气中混合3h,即可完成氨基甲酸酯 预聚物的合成按配比将乙组分配方中全部物料在炼胶机中混炼成为胶料，薄通成一定厚度的胶片，于 160C下硫化30min,即制得三元乙丙硫化胶。
将得到的甲组分（预聚物）涂敷于硫化胶上，进行同种乙组分（三元乙丙硫化胶）之间的 黏合，在室温下使黏合剂固化。
