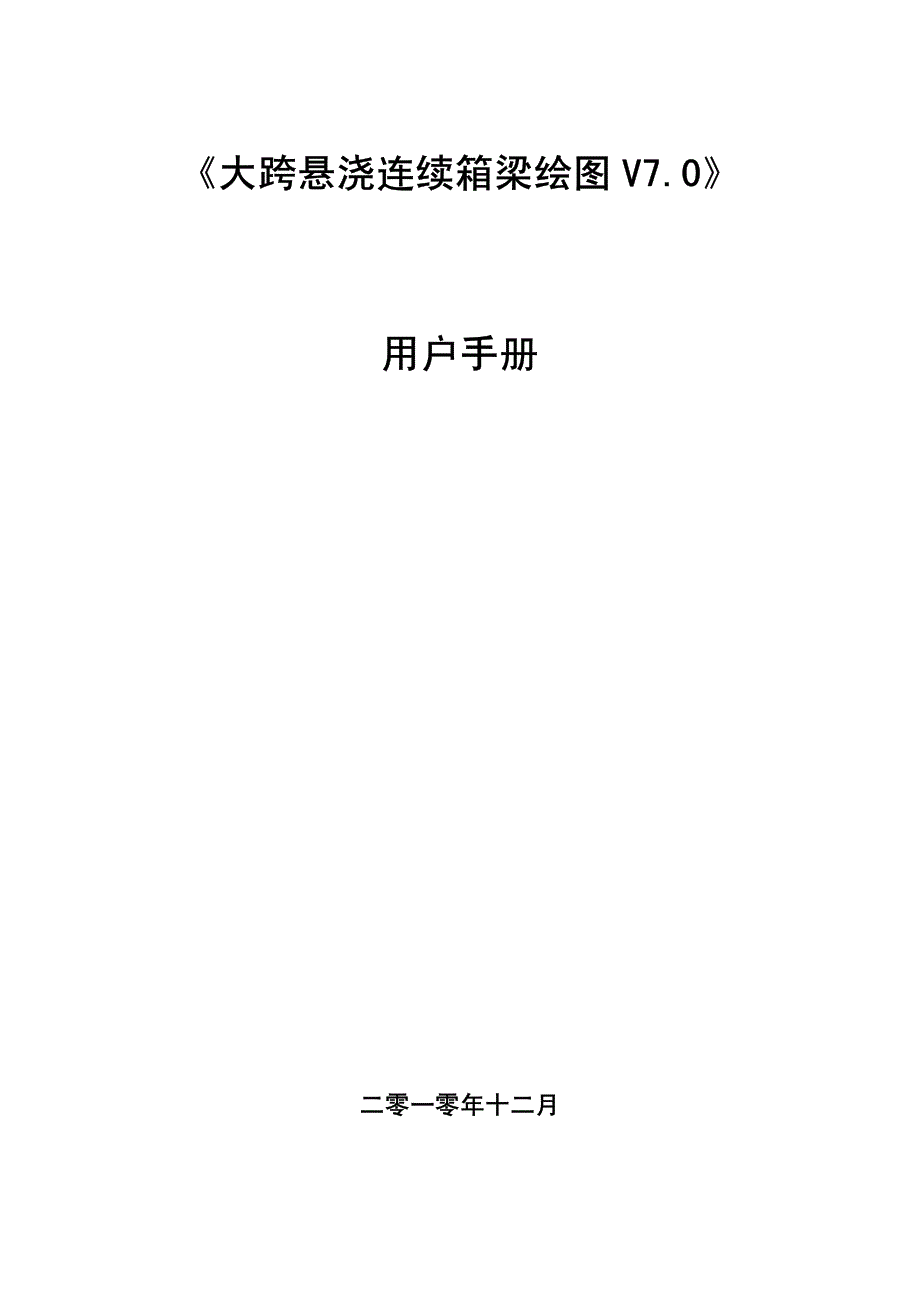

《大跨悬浇连续箱梁绘图 V7.0》 《大跨悬浇连续箱梁绘图 V7.0》 用户手册 用户手册 二零一零年十二月 二零一零年十二月 《大跨悬浇连续箱梁绘图 V7.0》使用手册 1 目 录目 录 目 录目 录...............................................................................................................................................1 第 1 章第 1 章 系统安装系统安装...........................................................................................................................2 1.1 软件功能简介....................................................................................................................2 1.2 系统安装...........................................................................................................................3 第 2 章第 2 章 输入数据说明输入数据说明 ...................................................................................................................5 2.1 总体信息...........................................................................................................................5 2.2 纵平面数据信息................................................................................................................5 2.2.1 曲线变化控制点信息（单位：厘米）......................................................................6 2.2.2 端横梁信息（单位：厘米）.....................................................................................7 2.2.3 零号块立面、平面信息（单位：厘米）..................................................................8 2.3 横断面信息.......................................................................................................................9 2.3.1 横断面公用信息（单位：厘米）.............................................................................9 2.3.2 端支点横断面信息（单位：厘米）.......................................................................10 2.3.3 跨中横断面信息（单位：厘米）...........................................................................11 2.3.4 墩顶横断面信息（单位：厘米）...........................................................................12 2.4 钢筋信息.........................................................................................................................13 2.5 钢束信息.........................................................................................................................15 2.5.1 腹板钢束信息..........................................................................................................15 2.5.2 顶板钢束信息..........................................................................................................16 2.5.3 底板钢束信息..........................................................................................................17 2.6 绘图信息.........................................................................................................................17 第 3 章第 3 章 钢束坐标示意图及绘图自定义设置钢束坐标示意图及绘图自定义设置...............................................................................19 《大跨悬浇连续箱梁绘图 V7.0》使用手册 2 第1章 系统安装 1.1第1章 系统安装 1.1 软件功能简介 软件功能简介 1. 软件功能： 欢迎使用《大跨悬浇连续箱梁绘图V7.0》。
本软件是一套基于Windows Xp/Vista/Win7的大跨悬浇连续箱梁绘图系统它能辅助桥梁设计人员完成以下工作： 大跨悬浇连续箱梁一般构造图； 包括：立面图、平面图、梁段参数表； 梁段横断面图； 大跨悬浇连续箱梁标准梁段、合拢段的钢筋构造图； 包括：钢筋横断面图、立面图、平面图； 钢筋大样及明细表； 大跨悬浇连续箱梁零号块钢筋构造图； 包括：钢筋横断面图、立面图、平面图； 钢筋大样及明细表； 大跨悬浇连续箱梁刚束布置图; 包括：刚束立面图、平面图； 钢束横断面图； 钢束大样、参数表（包括钢束引申量的计算）； 钢束数据与桥博模型、MIDAS 相互导入、导出 软件绘图采用开放式平台，不依赖 AutoCad，出图风格可自行定制 《大跨悬浇连续箱梁绘图 V7.0》使用手册 3 1.21.2 系统安装 系统安装 图 1-1 iAutoBox 基础安装包欢迎安装界面 iAutoBox 基础安装包欢迎安装界面 1、点击“绘图接口安装包.exe” ，并完成安装，如图 1-1； 2、点击“大跨悬浇连续箱梁绘图 V7.0 正式版.exe” ，并完成安装，如图 2-2； 安装包里附带一些数据文件，在本程序安装目录内的“示例项目文件里”里“示例项目文件里”里，可以直接使用，也可以修改其中的数据，请在修改前备份数据文件。
解压缩硬件狗驱动压缩包，完成加密锁驱动程序的安装；驱动程序的安装需要等三分钟左右，根据电脑的配置不同有所区别 《大跨悬浇连续箱梁绘图 V7.0》使用手册 4 图 1-2 《大跨悬浇连续箱梁绘图 V7.0》欢迎安装界面 《大跨悬浇连续箱梁绘图 V7.0》欢迎安装界面 《大跨悬浇连续箱梁绘图 V7.0》使用手册 5 第2章 输入数据说明 2.1第2章 输入数据说明 2.1 总体信息 总体信息 图 2-1 总体信息 说明： 总体信息 说明： 绘图标准设置中各信息，均为 A3 标准图框内的信息，程序会根据绘图比例自动调整 2.22.2 纵平面数据信息 纵平面数据信息 图 2-2 纵平面信息 纵平面信息 《大跨悬浇连续箱梁绘图 V7.0》使用手册 6 2.2.12.2.1 曲线变化控制点信息（单位：厘米） 桥孔布置： 曲线变化控制点信息（单位：厘米） 桥孔布置： 请输入桥孔布置表达式，如 7000+3*12000+7000，单位：厘米（cm） 抛物线次数： 抛物线次数： 梁高及底板变厚的抛物线变化次数，以空格隔开，如：1.8 1.6，若二者相同，只需输 入一个即可 梁段长度： 梁段长度： 请输入 0～N 号块的长度表达式，包括 0 号块的长度，其中 0 号块只需输入实际长度的 一半，如：550+8*300+10*450，表示零号块实际长度为 1100 cm。
梁高曲线变化段起点： 梁高曲线变化段起点： 梁高曲线变化表达式中，曲线变化起点距墩顶中心线的距离 梁高变化起点高度：梁高变化起点高度： 梁高曲线变化表达式中，曲线变化段长度，如：7500注意：程序默认底板厚度曲线 变化段长度与梁高曲线变化段长度相同，如果不同，请在此处分别输入梁高曲线变化段长 度、底板厚度曲线变化段长度，以空格分开，如 7500 5500 梁高曲线变化段长度：梁高曲线变化段长度： 梁高曲线变化表达式中，曲线变化段长度 梁高变化终点高度：梁高变化终点高度： 梁高曲线变化表达式中，曲线变化终点的主梁高度，即：墩顶的主梁高度 梁高直线变化段起点：梁高直线变化段起点： 梁高直线变化段起点距墩顶中心线的距离，如无直线变化段，请输入 0 梁高直线变化段长度：梁高直线变化段长度： 梁高直线变化段的长度，如无直线变化段，请输入 0 梁高直线变化段长度：梁高直线变化段长度： 梁高直线变化段的长度，如无直线变化段，请输入 0 底板变厚起点厚度： 底板变厚起点厚度： 底板厚度曲线变化表达式中，曲线变化起点的底板厚度, 即：跨中等高段的底板厚度 《大跨悬浇连续箱梁绘图 V7.0》使用手册 7 底板变厚终点厚度： 底板变厚终点厚度： 底板厚度曲线变化表达式中，曲线变化终点的底板厚度。
底板直线变化段起点：底板直线变化段起点： 底板厚度直线变化段起点距墩顶中心线的距离，如无直线变化段，请输入 0 底板直线变化段长度：底板直线变化段长度： 底板直线变厚段的长度，如无直线变化段，请输入 0 腹板变厚段起点：腹板变厚段起点： 腹板变厚段起点距墩顶中心线的距离，如果腹板宽度是两次变化，请分别输入，以空 格分开，如 7500 5500 腹板变厚段长度：腹板变厚段长度： 腹板变厚段的长度，如：900；如果腹板宽度是两次变化，请分别输入第一次变化段的 长度、第一次腹板厚度变化值、第二次变化段的长度，以空格分开，如 900 10 800 2.2.22.2.2 端横梁信息（单位：厘米） 横梁长度： 端横梁信息（单位：厘米） 横梁长度： 端横梁的长度 腹板变厚段长度： 腹板变厚段长度： 端横梁处腹板变厚段长度 顶板变厚段长度： 顶板变厚段长度： 端横梁处顶板变厚段长度 底板变厚段长度： 底板。
