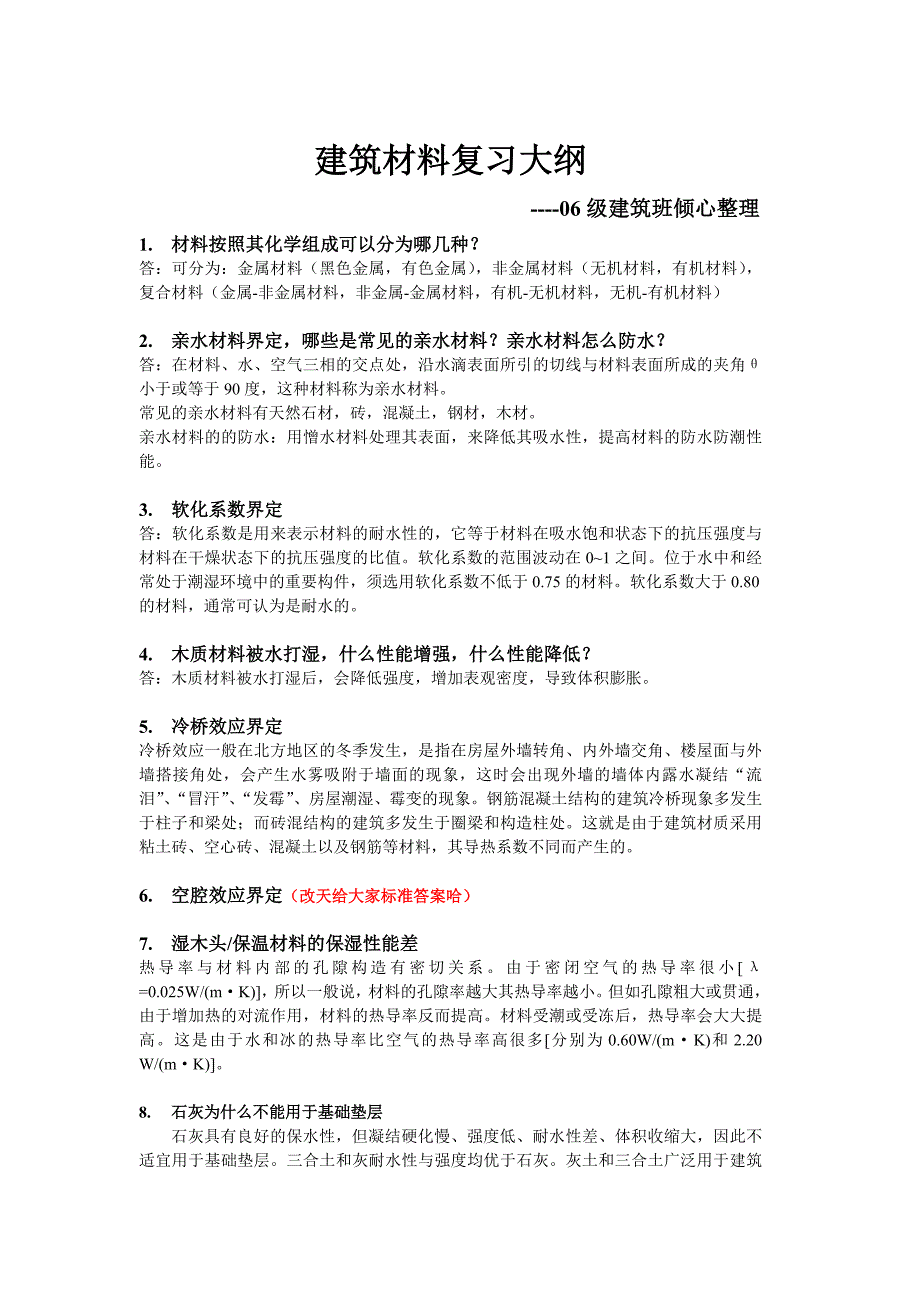

建筑材料复习大纲建筑材料复习大纲----06 级建筑班倾心整理级建筑班倾心整理1.材料按照其化学组成可以分为哪几种？材料按照其化学组成可以分为哪几种？ 答：可分为：金属材料（黑色金属，有色金属） ，非金属材料（无机材料，有机材料） ， 复合材料（金属-非金属材料，非金属-金属材料，有机-无机材料，无机-有机材料）2.亲水材料界定，哪些是常见的亲水材料？亲水材料怎么防水？亲水材料界定，哪些是常见的亲水材料？亲水材料怎么防水？ 答：在材料、水、空气三相的交点处，沿水滴表面所引的切线与材料表面所成的夹角 θ 小于或等于 90 度，这种材料称为亲水材料 常见的亲水材料有天然石材，砖，混凝土，钢材，木材 亲水材料的的防水：用憎水材料处理其表面，来降低其吸水性，提高材料的防水防潮性 能3.软化系数界定软化系数界定 答：软化系数是用来表示材料的耐水性的，它等于材料在吸水饱和状态下的抗压强度与 材料在干燥状态下的抗压强度的比值软化系数的范围波动在 0~1 之间位于水中和经 常处于潮湿环境中的重要构件，须选用软化系数不低于 0.75 的材料软化系数大于 0.80 的材料，通常可认为是耐水的4.木质材料被水打湿，什么性能增强，什么性能降低？木质材料被水打湿，什么性能增强，什么性能降低？ 答：木质材料被水打湿后，会降低强度，增加表观密度，导致体积膨胀。
5.冷桥效应界定冷桥效应界定 冷桥效应一般在北方地区的冬季发生，是指在房屋外墙转角、内外墙交角、楼屋面与外 墙搭接角处，会产生水雾吸附于墙面的现象，这时会出现外墙的墙体内露水凝结“流泪” 、 “冒汗” 、 “发霉” 、房屋潮湿、霉变的现象钢筋混凝土结构的建筑冷桥现象多发生于 柱子和梁处；而砖混结构的建筑多发生于圈梁和构造柱处这就是由于建筑材质采用粘 土砖、空心砖、混凝土以及钢筋等材料，其导热系数不同而产生的6.空腔效应界定空腔效应界定（改天给大家标准答案哈）（改天给大家标准答案哈）7.湿木头湿木头/保温材料的保湿性能差保温材料的保湿性能差 热导率与材料内部的孔隙构造有密切关系由于密闭空气的热导率很小[λ=0.025W/(m·K)]，所以一般说，材料的孔隙率越大其热导率越小但如孔隙粗大或 贯通，由于增加热的对流作用，材料的热导率反而提高材料受潮或受冻后，热导率会 大大提高这是由于水和冰的热导率比空气的热导率高很多[分别为 0.60W/(m·K)和2.20 W/(m·K)]8.石灰为什么不能用于基础垫层石灰为什么不能用于基础垫层 石灰具有良好的保水性，但凝结硬化慢、强度低、耐水性差、体积收缩大，因此不 适宜用于基础垫层。
三合土和灰耐水性与强度均优于石灰灰土和三合土广泛用于建筑物的地基基础和各种垫层9.石膏制品有较好防火性能的原理石膏制品有较好防火性能的原理 石膏制品抗火性好因为石膏中含有大量结晶水，当制品遇火时，首先是结晶水脱 水，水分蒸发而阻止火焰蔓延，使温度上升缓慢，起到防火作用10. 建筑石膏与高强石膏的区别建筑石膏与高强石膏的区别 建筑石膏：二水石膏在 107~170°C 的干燥条件下加热转变为 β 型半水石膏，将其 磨细即为建筑石膏建筑石膏的主要性能：①凝结硬化快建筑石膏在加水拌合后，浆 体在几分钟内便开始失去可塑性，30min 内完全失去可塑性而产生强度②凝结硬化时 体积微膨胀石膏浆体在凝结硬化初期会产生微膨胀这一性质石膏制品的表面光滑、 细腻、尺寸精确、形体饱满、装饰性好③孔隙率大建筑石膏在拌合时，为使浆体具 有施工要求的可塑性，需加入石膏用量 60%～80%的用水量，而建筑石膏水化的理论需 水量为 18.6%，所以大量的自由水在蒸发时，在建筑石膏制品内部形成大量的毛细孔隙 导热系数小，吸声性较好，属于轻质保温材料④具有一定的调湿性由于石膏制品内 部大量毛细孔隙对空气中的水蒸气具有较强的吸附能力，所以对室内的空气湿度有一定 的调节作用。
⑤防火性好，耐久性、耐水性、抗渗性，抗冻性差 高强石膏：二水石膏在 1.3（0.13Mpa）大气压下，125°C 的饱和水蒸气下蒸炼，生 成的 α 型半水石膏磨细制得高强石膏由于在较高压力下分解而形成，高强石膏晶粒粗 短，比表面积比较小，调成石膏浆体的可塑需水量很小，约为 35%~45%，因而硬化后 孔隙率小，强度高（7 天可达 40MPa)高强石膏适用于高强的抹灰工程装饰制品和石 膏板掺防水剂后可用于高湿环境中同有机胶结剂共同制成无收缩的粘结剂11. 为什么水玻璃不能涂在石膏制品上为什么水玻璃不能涂在石膏制品上 水玻璃和石膏会产生化学反应，生成体积膨胀的硫酸钠，使材料破坏 12. 水玻璃模数增大后，为什么耐酸性增强水玻璃模数增大后，为什么耐酸性增强 水玻璃模数增大，水玻璃黏度增大，较难溶于水，但较易硬化水玻璃硬化后主要 成分是硅酸凝胶，除少数磷酸之外，几乎在所有酸性介质中都有较强的稳定性13. 硅酸盐水泥为什么不宜用于大体积混凝土工程？火山灰硅酸盐水泥宜用硅酸盐水泥为什么不宜用于大体积混凝土工程？火山灰硅酸盐水泥宜用 大体积混凝土构筑物体积大，水泥水化热积聚在内部，将产生较大的内外温差，由 此产生的应力将导致混凝土产生裂缝，因此水化热对大体积混凝土是有害因素。
在硅酸 盐水泥中熟料多，水化热大，因此在大体积混凝土工程中不宜采用 火山灰硅酸盐水泥抗渗性较高，水化放热速度慢，放热量低，对温度敏感性较高， 干缩大，但抗冻性和抗碳化性较差适宜用于有抗渗要求的混凝土工程可以用于普通 气候环境中的混凝土、厚大体积混凝土、高湿度或永远处于水下的混凝土工程14. 水泥体积安定性不良的原因水泥体积安定性不良的原因 体积安定性不良的原因，一般是由于熟料中所含游离氧化钙或游离氧化镁或掺入石 膏量过多所致熟料中所含游离氧化钙或游离氧化镁都是过烧的，水化很慢，往往在水 泥硬化后才开始水化，这些氧化物在水化时体积剧烈膨胀，使水泥石开裂当石膏掺量 过多时，在水泥硬化后，石膏与水化铝酸钙反映生成三硫型水化硫铝酸钙，体积膨胀， 也会引起水泥石开裂15. 硅酸盐水泥的凝结与硬化硅酸盐水泥的凝结与硬化 水泥加水生成的胶体状水化产物聚集在颗粒表面形成凝胶薄膜，使水泥反应减慢，并使 水泥浆体具有可塑性，由于生成的胶体状水化产物不断增多并在某些点接触，构成疏松 的网状结构，使浆体失去流动性及可塑性，这就是水泥的凝结 此后由于生成的水化产物（凝胶、晶体）不断增多，它们相互接触连接，到一定程度， 建立起较紧密的网状结晶结构，并在网状结构内部不断充实水化产物，使水泥具有初步 的强度，此后水化产物不断增加，强度不断提高，最后形成具有较高强度的水泥石，这 就是水泥的硬化。
16.硅酸盐水泥加适量石膏的原因？硅酸盐水泥加适量石膏的原因？ 答：纯熟料磨细后，凝结时间很短，不便使用为了调节水泥的凝结时间，熟料磨细时， 掺有适量（3%左右）石膏，这些石膏与部分水化铝酸钙反应，生成难溶的水化铝酸钙的 针状晶体，水化铝酸钙的存在，延缓了水泥的凝结时间 （课本 57 页）17.普通硅酸盐水泥与硅酸盐水泥的区别？普通硅酸盐水泥与硅酸盐水泥的区别？ 答：普通硅酸盐水泥与硅酸盐水泥的差别，仅在于其中含有少量混合材料，而绝大不凡 仍是硅酸盐水泥熟料，故其基本性能与硅酸盐水泥相同但由于掺加少量混合材料，某 些性能与硅酸盐水泥相比，又稍有差异与同强度等级的硅酸盐水泥相比，葡萄干试一 试呢早期硬化速度稍慢，其 3d 的抗压强度较硅酸盐水泥稍低它的抗冻、耐磨等性能 也较硅酸盐水泥稍差 普通硅酸盐水泥强度范围较宽，便于合理使用普通硅酸盐水泥对细度的要求为 80um 方孔筛筛余量不得超过 10%；初凝时间要求与硅酸盐水泥相同，终凝时间不得迟 于 10h；体积安定性要求同硅酸盐水泥 （课本 62 页） 18. 铝酸盐水泥与硅酸盐水泥的区别铝酸盐水泥与硅酸盐水泥的区别 铝酸盐水泥水化放热量基本上与高强度等级的硅酸盐水泥相同，但水化热大，且放热速 度特别快，初期强度增大快，长期强度有降低的趋势。
用铝酸盐水泥浇筑混凝土构件时， 体积不能过大，施工时要注意控制混凝土温度铝酸盐水泥不得采用湿热处理方法，硬 化过程中环境温度也不得超过 30 度，最适宜硬化温度为 15 度铝酸盐水泥具有较高的 抵抗矿物水和硫酸盐的侵蚀性，硬化后有较高的耐热性 而硅酸盐水泥石中还有较多的氢氧化钙，抗软水侵蚀和抗化学侵蚀性差19. 砂浆类型与应用范围砂浆类型与应用范围 水泥砂浆、混合砂浆、石灰砂浆 水泥砂浆具有防水作用，作为地下室、水塔、水池、储液罐等防水工程 混合砂浆用于抹面 ，广泛应用于民用建筑内部及外部的抹面 石灰砂浆是用于装饰室内外墙体的，增加建筑物美观20. 砂浆用途，它是怎么体现在室内外装修中的砂浆用途，它是怎么体现在室内外装修中的 建筑砂浆由胶凝材料、细骨料、水等材料配合而成主要用于砌筑砖石结构或建筑的内 外表面的抹面等砂浆可把散粒材料、块状材料、片状材料等胶结成整体结构，也可以 装饰、保护主体材料 用于室内外装饰的砂浆面层应选用具有一定颜色的胶凝材料和骨料其中，常用的胶凝 材料有：普通水泥、火山灰质水泥、矿渣水泥与白水泥等，并且在它们中掺入耐碱矿物质颜料，也课直接使用颜色水泥而骨料则尝采用带颜色的细石渣或碎粒。
选材的同时，使用外墙面装饰砂浆时还需实行一些特殊的工艺操作，如喷涂、弹涂、辊 压、拉毛、水刷石、干粘石、划痕 还有几种常用的表层处理，如水磨石、斩假石 上述选材及工艺可生成不同图案，不同色彩，并且具有岩面视觉效果21. 砂浆的保水性与砌筑掺塑化剂砂浆的保水性与砌筑掺塑化剂/微沫剂的缘故微沫剂的缘故 保水性指新拌砂浆保存水分的能力，也表示砂浆中各组成材料是否易分离的性能 新拌砂浆在存放、运输和使用过程中，都必须保持其水分不致很快流失，才能便于施工 操作且保证工程质量如果砂浆保水性不好，在施工过程中很容易泌水、分层、离析或 水分易被基面所吸收，使砂浆变得干稠，致使施工困难，同时影响胶凝材料的正常水化 硬化，降低砂浆本身强度以及与基层的粘结强度因此，砂浆要具有良好的保水性一 般来说，砂浆内胶凝材料充足，尤其是掺加了石灰膏和粘土膏等掺合料后，砂浆的保水 性均较好，砂浆中掺入加气剂、微沫剂、塑化剂等也能改善砂浆的保水性和流动性22. 混凝土的强度等级混凝土的强度等级 混凝土强度等级是根据标准立方体试件（150mm*150mm*150mm）在标准条件下（温度20±3`C,相对湿度 90%以上）养护 28d 的抗压强度标准值确定的。
抗压强度标准值是指具有 95%保证率的立方体抗压强度，也就是混凝土立方体抗压强度 测定值的总体分不低于改值的百分率不超过 5% 混凝土强度等级用符号 C 与其立方体抗压强度标准值 Rb(以 MPa 计)，分为 C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60 共 12 个等级23. 混凝土配合比计算中，选用合理砂率的原因混凝土配合比计算中，选用合理砂率的原因 合理砂率能保证流态混凝土具有好的工作性和强度因为砂率小时容易产生泌水和离析； 砂率较大时、则加快坍落度损失24. 提高混凝土拌合物的流动性而不降低混凝土强度的措施提高混凝土拌合物的流动性而不降低混凝土强度的措施 A 提高混凝土流动性的方法提高混凝土流动性的方法 流动性是指混凝土拌合物在本身自重或机械振捣作用下产生流动，能均匀密实流满模板 的性能，它反映了拌合混凝土的稀稠程度及充满模板的能力 （1）优选原材料，选择合适品种的水泥 （2）控制混凝土的最大水灰比和最小水泥用量 （3）正确的配合比设计，选用质量良好的骨料，并注意颗粒级配的改善 （4）掺加外加剂，与水泥适应性好的外加剂（配自密实混凝土时尤为重要） （5）严格控制混凝土施工质量，保证混凝土的均匀、密实。
优质的掺合料（尤其是粉煤灰） 合适的砂率 合适的用水和外加剂掺量 B 提高混凝土强度的措施提高混凝土强度的措施。
