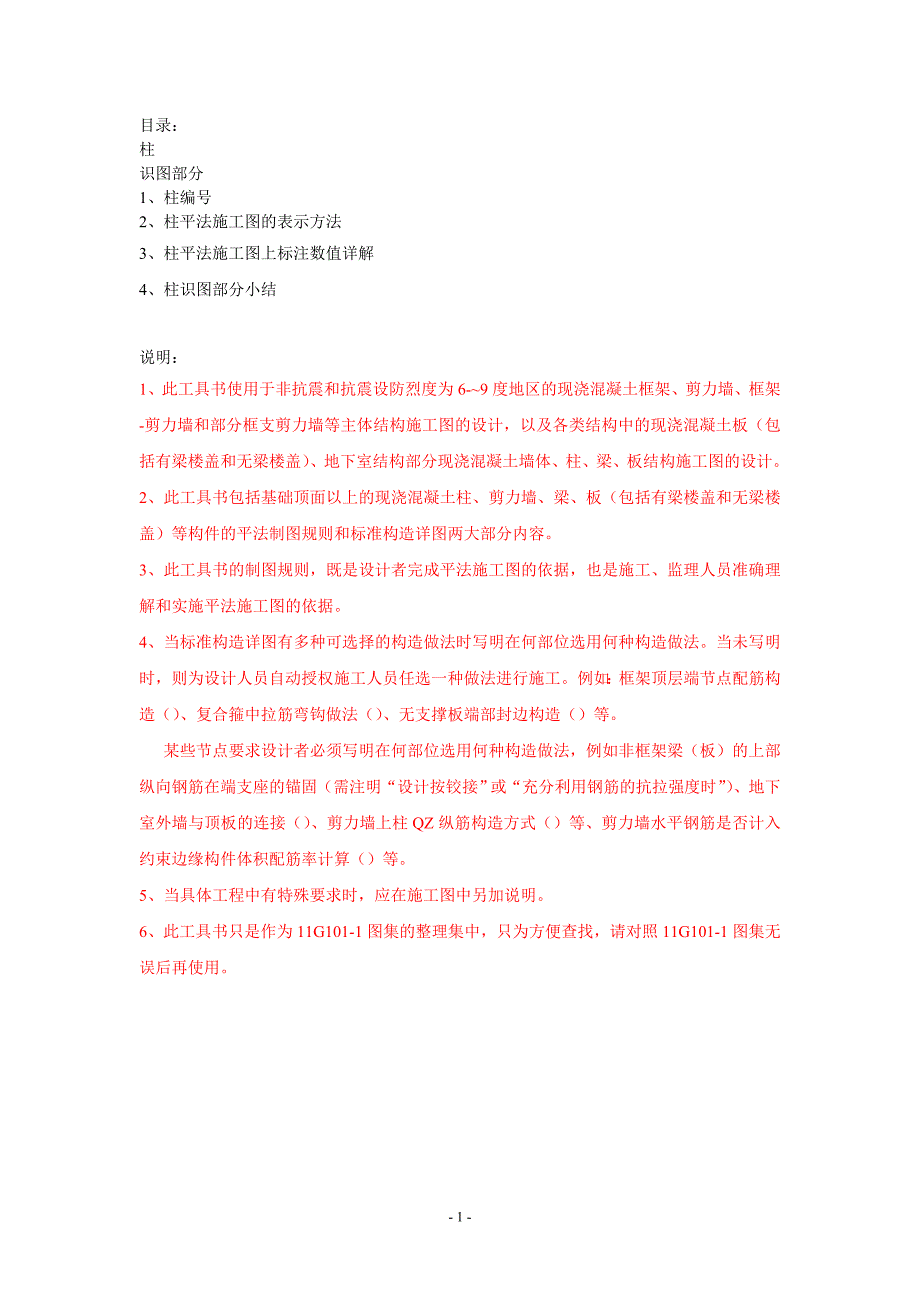

目录：柱识图部分1、 柱编号2、 柱平法施工图的表示方法3、 柱平法施工图上标注数值详解4、 柱识图部分小结说明：1、 此工具书使用于非抗震和抗震设防烈度为6-~9度地区的现浇混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇混凝土板（包括有梁楼盖和无梁楼盖）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工图的设计2、 此工具书包括基础顶面以上的现浇混凝土柱、剪力墙、梁、板（包括有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造详图两大部分内容3、 此工具书的制图规则，既是设计者完成平法施工图的依据，也是施工、监理人员准确理解和实施平法施工图的依据4、 当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法当未写明时，则为设计人员自动授权施工人员任选一种做法进行施工例如：框架顶层端节点配筋构造（）、复合箍中拉筋弯钩做法（）、无支撑板端部封边构造（）等 某些节点要求设计者必须写明在何部位选用何种构造做法，例如非框架梁（板）的上部纵向钢筋在端支座的锚固（需注明“设计按铰接”或“充分利用钢筋的抗拉强度时”）、地下室外墙与顶板的连接（）、剪力墙上柱QZ纵筋构造方式（）等、剪力墙水平钢筋是否计入约束边缘构件体积配筋率计算（）等。
5、当具体工程中有特殊要求时，应在施工图中另加说明6、此工具书只是作为11G101-1图集的整理集中，只为方便查找，请对照11G101-1图集无误后再使用柱：一、识图部分1、 柱编号：注：以下定义仅作为对上图名词的解释（1） 框架柱：框架柱就是在框架结构中承受梁和板传来的荷载，并将荷载传给基础，是主要的竖向受力构件 （2） 框支柱：因为建筑功能要求，下部大空间，上部部分竖向构件不能直接连续贯通落地，而通过水平转换结构与下部竖向构件连接当布置的转换梁支撑上部的剪力墙的时候，转换梁叫框支梁，支撑框支梁的柱子就叫做框支柱3） 芯柱：在砌块内部空腔中插入竖向钢筋并浇灌混凝土后形成的砌体内部的钢筋混凝土小柱 芯柱就是在框架柱截面中 三分之一左右的核心部位配置附加纵向钢筋及箍筋而形成的内部加强区域在周期反复水平荷载作用下，这种柱具有良好的延性和耗能能力，能够有效地改善钢筋混凝土柱在高轴压比情况下的抗震性能为了便于梁筋通过，芯柱边长不宜小于柱边长或直径的1/3，且不宜小于250mm注：简单理解为普通柱中加强柱4） 梁上柱：由于某些原因，建筑物的底部没有柱子，到了某一层后又需要设置柱子，那么柱子只能从下一层的梁上生根了，这就是梁上柱。
5） 剪力墙上柱：由于某些原因，建筑物的底部没有柱子，到了某一层又需要设置柱子，那么柱子只有从下一层的梁上生根了，这就是梁上柱，从剪力墙上生根的，就是剪力墙上柱2、 柱平法施工图的表示方法：（1） 列表式注写方式： 定义：列表注写方式，系在柱平面布置图上（一般只需采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱），分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱编号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型的方式，来表达柱平法施工图2） 截面注写方式： 定义：截面注写方式，系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图注：现施工图中也会有集中两层或者多层柱一起注写的情况，多为两者结合的形式出现3、柱平法施工图上标注数值详解（1） 结构标高：结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高2） 柱截面尺寸：（2.1）矩形柱，注写柱截面尺寸b×h及与轴线关系的几何参数参数代号b1、b2、和h1、h2的具体数值，需对应于各段柱分别注写。
其中b=b1+b2，h=h1+h2当截面的某一边收缩变化至于轴线重合或偏到轴线的另一侧时，b1、b2、h1、h2中的某项为零或为负数 例：图中KZ26的截面尺寸与各轴线的关系以及作用KZ26：截面尺寸为700×700 P轴上方为b1尺寸为200 下方为b2尺寸为500 21轴左侧为h1尺寸为200 右侧为h2尺寸为500 施工中可以利用P轴与21轴为柱子定位，并通过具体数值 控制柱子截面，此处截面尺寸为柱完工后既拆模后尺寸，验 收时应测量柱模板内口（此数值包含柱钢筋保护层厚度）2.2）圆柱，表中b×h一栏改用在圆柱直径数字前加d表示为表示简单，圆柱截面与轴线的关系也用b1、b2、和h1、h2表示，并使d=b1+b2=h1+h22.3）芯柱，根据结构需要，可以再某些框架柱的一定高度范围内，在其内部的中心位置设置（分别引注其柱编号）芯柱截面尺寸按构造确定，并按本图集标准构造详图施工，设计不需注写；当设计者采用与本构造详图不同的做法时应另行注明。
芯柱定位随框架柱，不需要注写其与轴线的几何关系3） 柱纵筋、箍筋、箍筋肢数、间距、钢筋规格（3.1）柱纵筋，当柱纵筋直径相同，各边根数也相同时（包括矩形柱、圆柱和芯柱），将纵筋注写在“全部纵筋”一栏中；除此之外，柱纵筋分角筋、截面b边中部筋和h边中部筋三项分别注写（对采用对称配筋的矩形截面柱，可仅注写一侧中部筋，对称边省略不注）3.2）箍筋、箍筋肢数、间距当为抗震设计时，用斜线"/"区分柱端箍筋加密区与柱身非加密区长度范围内箍筋的不同间距施工人员需根据标准构造详图规定，在规定的几种长度值中取其最大者作为加密区的长度在框架节点核心区内箍筋与柱端箍筋设置不同时，应在括号中注明核心区箍筋直径及间距注：框架节点核心区：框架结构节点核心区就是梁、柱交接点所处的区域例：注：当为抗震设计时，确定箍筋肢数时要满足对柱纵筋“隔一拉一”以及箍筋肢距的要求5、 柱识图部分小结① 柱编号为KZ26a② 标高为基础顶~4.000m③ 柱截面尺寸为700mm×500mm④ 1号纵筋为4根3级钢22，上下侧一侧2根；2号纵筋为10跟3级钢25，左右侧一侧5根未标示纵筋、箍筋为1号）⑤ 箍筋尺寸1号为3级钢8,2号箍筋为三级钢3级钢10，箍筋间距为100。
① 结合上图确定柱子截面尺寸与轴线关系② KZ26a：截面尺寸为700mmX500mm 22轴左侧右侧均为250mm 以Q轴为基准向下500mm的点为准 上侧为300mm下侧为400mm二、 施工中如何检查柱内钢筋及检查要点1、 柱子的钢筋组成：纵向受力钢筋、箍筋2、 熟悉图纸通过轴线确认柱子位置，通过与轴线关系确认柱子截面尺寸，（截面尺寸是柱子完工即拆完模板后的尺寸，测量时应加上保护层厚度）2.1、如何确认混凝土保护层厚度： （1）首先看图纸结构设计总说明内的说明，会详细指出根据哪本规范以及其他具体要求 （1.1）对于保护层厚度有影响的因素：设计使用年限、环境类别、混凝土强度以及其他详细规定以上因素在图纸结构设计总说明内都有具体信息） 例：根据以上具体要求查阅以下表格（表格为11g101-1图集）3、 通过图纸找出柱子具体各项数值（包括钢筋规格、箍筋规格、间距等）4、 以上均确认无误后，检查钢筋的搭接形式、搭接长度、箍筋加密区范围、锚固 - 1 -。
