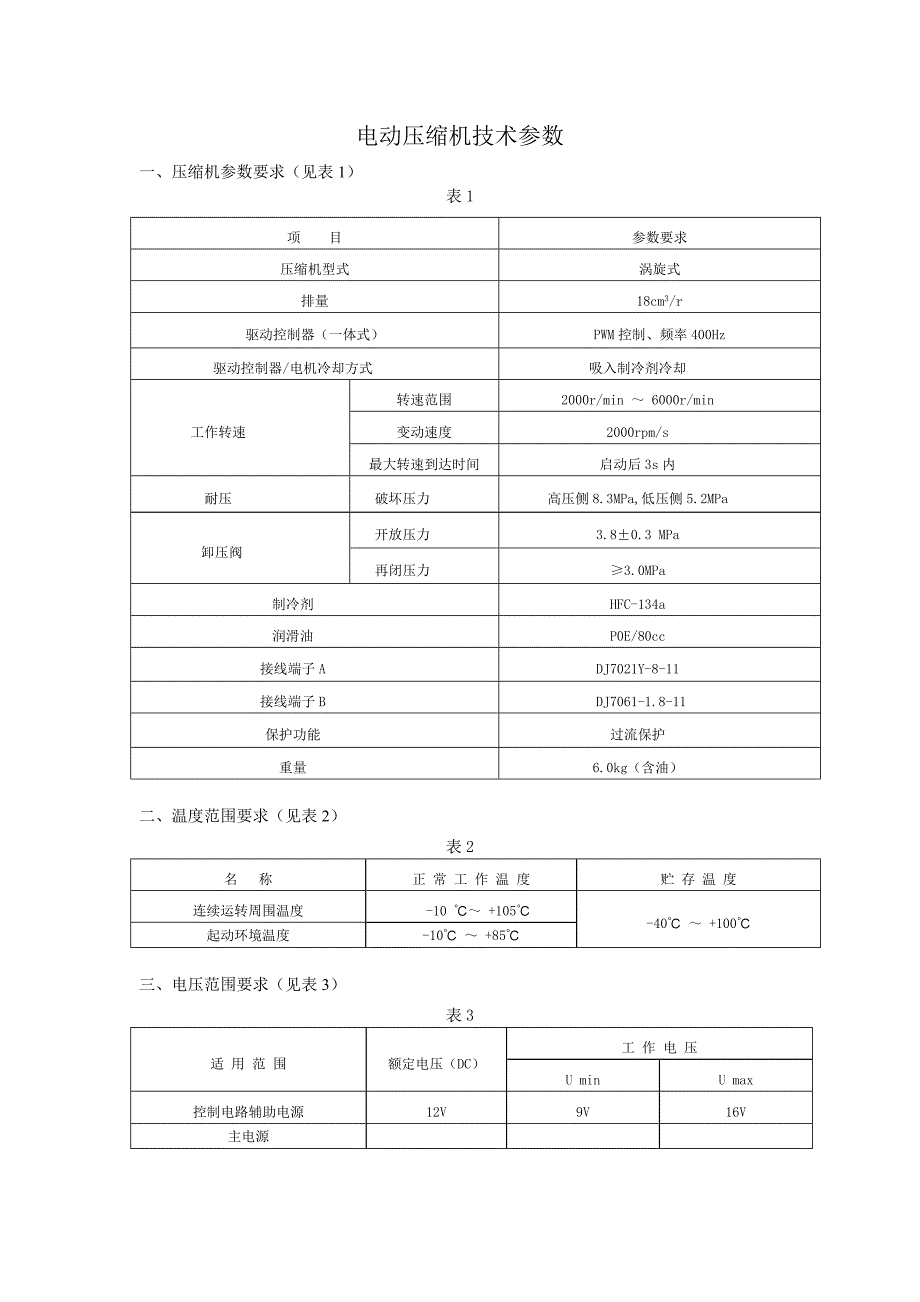

电动压缩机技术参数一、压缩机参数要求（见表 1） 表 1项 目参数要求压缩机型式涡旋式排量18cm3/r驱动控制器（一体式）PWM 控制、频率 400Hz驱动控制器/电机冷却方式吸入制冷剂冷却转速范围2000r/min ～ 6000r/min变动速度2000rpm/s工作转速最大转速到达时间启动后 3s 内耐压破坏压力高压侧 8.3MPa,低压侧 5.2MPa开放压力3.8±0.3 MPa卸压阀 再闭压力≥3.0MPa制冷剂HFC-134a润滑油P0E/80cc接线端子 ADJ7021Y-8-11接线端子 B DJ7061-1.8-11保护功能过流保护重量6.0kg（含油）二、温度范围要求（见表 2）表 2名 称正 常 工 作 温 度贮 存 温 度连续运转周围温度 -10 ℃～ +105℃起动环境温度-10℃ ～ +85℃-40℃ ～ +100℃三、电压范围要求（见表 3）表 3工 作 电 压 适 用 范 围额定电压（DC） U minU max控制电路辅助电源12V9V16V主电源四、电气特性（见表 4） 表 4项 目参数要求直流电压范围（V）24-——420主电源工作电压范围20～460功率范围(W)500——1400额定电流(A)控制电源最大输入电流（mA）500电机类型直流无刷转速控制误差<1%额定转速4500rpm调速范围转0～6000rpm噪音4000rpm <80dB（A）绝缘耐压AC1250V 漏电流小于 10mA五、接线端子定义（见表 5）表 5接线端子 ADJ7021Y-8-11 对接 DJ7021Y-8-21接线端子 B DJ7061-1.8-11 对接 DJ7061-1.8-21端子端子针脚编号 端子针名称功能1 左（黑色）PGND高压接地 接线端子 A(高压) 2 右（红色）PBAT高压电源1 上左（蓝色）PWM OUTPWM 转速输出(可选)2 上中（灰色）Diag故障指示3 上右（绿色）PWM IN调速输入（高阻为全速）4 下左（黄色）STB待命信号（低电平有效）5 下中（黑色）GND低电压（12V）接地接线端子 B（低压）6 下右（红色）IG低电压（12V）电源六、接线端子机配列（见图 1） 图 1七、使用要求（见表 6、图 2）表 6项 目参 数转动方向±15o以下 安装角度 前后倾斜10o图 2八、制冷能力（见图 3）入 入 入20000.00(kW )3.002.502.001.501.000.50入 入 入 入 入 入 r/m in入5500500045004000350030002500入 入 入 入九、调速曲线（见图 4）PWM 占空比=a/T f=1/T=400Hz图 4 转速与占空比关系。
