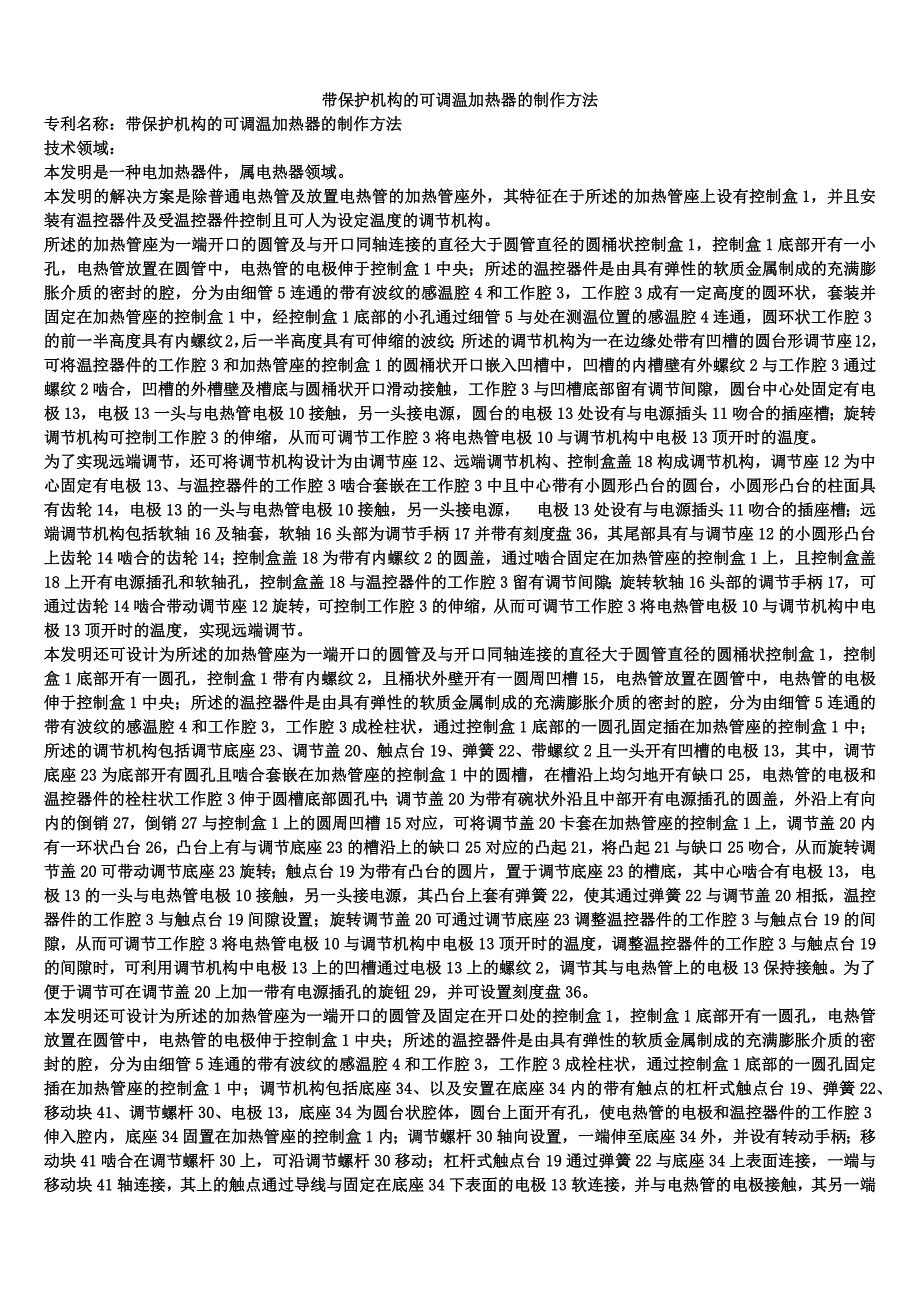

带保护机构的可调温加热器的制作方法专利名称：带保护机构的可调温加热器的制作方法技术领域：本发明是一种电加热器件，属电热器领域本发明的解决方案是除普通电热管及放置电热管的加热管座外，其特征在于所述的加热管座上设有控制盒1，并且安装有温控器件及受温控器件控制且可人为设定温度的调节机构所述的加热管座为一端开口的圆管及与开口同轴连接的直径大于圆管直径的圆桶状控制盒1，控制盒1底部开有一小孔，电热管放置在圆管中，电热管的电极伸于控制盒1中央；所述的温控器件是由具有弹性的软质金属制成的充满膨胀介质的密封的腔，分为由细管5连通的带有波纹的感温腔4和工作腔3，工作腔3成有一定高度的圆环状，套装并固定在加热管座的控制盒1中，经控制盒1底部的小孔通过细管5与处在测温位置的感温腔4连通，圆环状工作腔3的前一半高度具有内螺纹2，后一半高度具有可伸缩的波纹；所述的调节机构为一在边缘处带有凹槽的圆台形调节座12，可将温控器件的工作腔3和加热管座的控制盒1的圆桶状开口嵌入凹槽中，凹槽的内槽壁有外螺纹2与工作腔3通过螺纹2啮合，凹槽的外槽壁及槽底与圆桶状开口滑动接触，工作腔3与凹槽底部留有调节间隙，圆台中心处固定有电极13，电极13一头与电热管电极10接触，另一头接电源，圆台的电极13处设有与电源插头11吻合的插座槽；旋转调节机构可控制工作腔3的伸缩，从而可调节工作腔3将电热管电极10与调节机构中电极13顶开时的温度。
为了实现远端调节，还可将调节机构设计为由调节座12、远端调节机构、控制盒盖18构成调节机构，调节座12为中心固定有电极13、与温控器件的工作腔3啮合套嵌在工作腔3中且中心带有小圆形凸台的圆台，小圆形凸台的柱面具有齿轮14，电极13的一头与电热管电极10接触，另一头接电源， 电极13处设有与电源插头11吻合的插座槽；远端调节机构包括软轴16及轴套，软轴16头部为调节手柄17并带有刻度盘36，其尾部具有与调节座12的小圆形凸台上齿轮14啮合的齿轮14；控制盒盖18为带有内螺纹2的圆盖，通过啮合固定在加热管座的控制盒1上，且控制盒盖18上开有电源插孔和软轴孔，控制盒盖18与温控器件的工作腔3留有调节间隙；旋转软轴16头部的调节手柄17，可通过齿轮14啮合带动调节座12旋转，可控制工作腔3的伸缩，从而可调节工作腔3将电热管电极10与调节机构中电极13顶开时的温度，实现远端调节本发明还可设计为所述的加热管座为一端开口的圆管及与开口同轴连接的直径大于圆管直径的圆桶状控制盒1，控制盒1底部开有一圆孔，控制盒1带有内螺纹2，且桶状外壁开有一圆周凹槽15，电热管放置在圆管中，电热管的电极伸于控制盒1中央；所述的温控器件是由具有弹性的软质金属制成的充满膨胀介质的密封的腔，分为由细管5连通的带有波纹的感温腔4和工作腔3，工作腔3成栓柱状，通过控制盒1底部的一圆孔固定插在加热管座的控制盒1中；所述的调节机构包括调节底座23、调节盖20、触点台19、弹簧22、带螺纹2且一头开有凹槽的电极13，其中，调节底座23为底部开有圆孔且啮合套嵌在加热管座的控制盒1中的圆槽，在槽沿上均匀地开有缺口25，电热管的电极和温控器件的栓柱状工作腔3伸于圆槽底部圆孔中；调节盖20为带有碗状外沿且中部开有电源插孔的圆盖，外沿上有向内的倒销27，倒销27与控制盒1上的圆周凹槽15对应，可将调节盖20卡套在加热管座的控制盒1上，调节盖20内有一环状凸台26，凸台上有与调节底座23的槽沿上的缺口25对应的凸起21，将凸起21与缺口25吻合，从而旋转调节盖20可带动调节底座23旋转；触点台19为带有凸台的圆片，置于调节底座23的槽底，其中心啮合有电极13，电极13的一头与电热管电极10接触，另一头接电源，其凸台上套有弹簧22，使其通过弹簧22与调节盖20相抵，温控器件的工作腔3与触点台19间隙设置；旋转调节盖20可通过调节底座23调整温控器件的工作腔3与触点台19的间隙，从而可调节工作腔3将电热管电极10与调节机构中电极13顶开时的温度，调整温控器件的工作腔3与触点台19的间隙时，可利用调节机构中电极13上的凹槽通过电极13上的螺纹2，调节其与电热管上的电极13保持接触。
为了便于调节可在调节盖20上加一带有电源插孔的旋钮29，并可设置刻度盘36本发明还可设计为所述的加热管座为一端开口的圆管及固定在开口处的控制盒1，控制盒1底部开有一圆孔，电热管放置在圆管中，电热管的电极伸于控制盒1中央；所述的温控器件是由具有弹性的软质金属制成的充满膨胀介质的密封的腔，分为由细管5连通的带有波纹的感温腔4和工作腔3，工作腔3成栓柱状，通过控制盒1底部的一圆孔固定插在加热管座的控制盒1中；调节机构包括底座34、以及安置在底座34内的带有触点的杠杆式触点台19、弹簧22、移动块41、调节螺杆30、电极13，底座34为圆台状腔体，圆台上面开有孔，使电热管的电极和温控器件的工作腔3伸入腔内，底座34固置在加热管座的控制盒1内；调节螺杆30轴向设置，一端伸至底座34外，并设有转动手柄；移动块41啮合在调节螺杆30上，可沿调节螺杆30移动；杠杆式触点台19通过弹簧22与底座34上表面连接，一端与移动块41轴连接，其上的触点通过导线与固定在底座34下表面的电极13软连接，并与电热管的电极接触，其另一端与温控器件的工作腔3间隙设置；通过转动手柄使调节螺杆30转动，使其上移动块41移动，导致杠杆式触点台19的支点移动，可调节温控器件的工作腔3与杠杆式触点台19的间隙，从而可调节工作腔3将电热管电极10与调节机构中电极13顶开时的温度。
为了简化结构，可将螺杆30带动杠杆支点移动的部分设计为调节螺杆30轴向设置，一端伸至底座34外，并设有转动手柄，另一端与固定在底座34上表面的凸块啮合，螺杆30上套有调节弹簧22a和限位卡销，调节弹簧22a位于凸块和限位卡销之间，杠杆通过弹簧22与底座34上表面连接，一端套在调节弹簧22a和限位卡销之间的螺杆30上，亦可实现对温控器件的工作腔3与杠杆间隙的调节为了实现远端调节，可将调节机构中的调节螺杆30上的转动手柄用远端调节机构代替，远端调节机构包括软轴16及轴套，软轴16头部为调节手柄17，并带有刻度盘36，其尾部固定在调节螺杆30上，转动软轴16头部的调节手柄17即可转动调节螺杆30，从而实现远端调节为了简化远端调节机构及保证远端调节机构的可靠性，本发明还可设计为所述的加热管座为一端开口的圆管及固定在开口处的控制盒1，控制盒1底部开有一圆孔，电热管放置在圆管中，电热管的电极伸于控制盒1中央；所述的温控器件是由具有弹性的软质金属制成的充满膨胀介质的密封的腔，分为由细管5连通的带有波纹的感温腔4和工作腔3，工作腔3成栓柱状，通过控制盒1底部的一圆孔固定插在加热管座的控制盒1中；调节机构包括中心开有电源插孔的控制盒盖18、中心固定有电极13及弹簧22并通过弹簧22固定在控制盒盖18上的片状触点台19、远端调节机构，控制盒盖18卡扣在控制盒1上，触点台19与温控器件的工作腔3间隙设置，触点台19上的电极13一头与电热管电极10接触，另一头接电源，在触点台19上与温控器件的工作腔3间隙相对的远点设一吊耳38，吊耳38与远端调节机构连接；远端调节机为一钢性软管39中的软索31连接在与钢性软管39啮合的螺杆30上，螺杆30头部有调节手柄17和刻度盘36，软索31另一端接在触点台19的吊耳38上；通过转动调节手柄17使调节螺杆30转动，使软索31拉扯吊耳38移动，以弹簧22作支点，可调节温控器件的工作腔3与触点台19的间隙，从而可调节工作腔3将电热管电极10与调节机构中电极13顶开时的温度。
本发明还可设计为所述的温控器件为温控开关46，调节机构为定时器及可复位继电器45，定时器的输出与温控开关46串联后接到继电器45的控制端，继电器45的输出接电源和电热管的电极为了更灵活地增加控制、调节功能，本发明还可设计为所述的温控器件为热敏电阻，调节机构为与热敏电阻连接具有过热保护功能且可人为设定温度的能使电热管通断电的控制电路本发明的有益效果是采用上述方案后，使电热管、保护机构、调温机构集为一体，成为一种具有过热保护功能且能调温的体积小巧的电加热器并且设计有多种形式，可适应不同的需要图3b是栓式螺纹管的工作腔结构示意图图4是温控器件的工作腔为栓式螺纹管的加热器结构示意图图4a是图4中的调节座的正视图图4b是图4中的调节座的侧视剖面图图5是带有旋钮的温控器件的工作腔为栓式螺纹管的加热器结构示意图图6a是触点台为杠杆式的加热器结构示意图之一图6b是图6a的带有远端调节的加热器结构示意图图6c是触点台为杠杆式的加热器结构示意图之二图7是温控器件感温腔和工作腔间做成一体时加热管座的结构示意图图8是软索式远端调节的加热器结构示意图图9是使用温控开关或热敏电阻作为温控器件的加热器的加热管座的结构示意图。
图10是使用热敏电阻作为温控器件的加热器的控制框图图中，1、控制盒，2、螺纹，3、工作腔，4、感温腔，5、细管，6、工艺口，8、外沿，9、锁母，10、电热管电极，11、电源插头，12、调节座，13、电极，14、齿轮，15、圆周凹槽，16、软轴，17、调节手柄，18、控制盒盖，19、触点台，20、调节盖，21、凸起，22、弹簧，22a、调节弹簧，23、调节底座，25、缺口，26、环状凸台，27、倒销，28、拨盘，29、旋钮，30、螺杆，31、软索，32、丝杠，33、母杠丝扣，34、底座，36、刻度盘，37、螺钉，38、吊耳，39、钢性软管，40、温控器腔，41、移动块，44、控制电路，45、继电器，46、温控开关，47、圆台型插座实施例1.针对使用由具有弹性的软质金属制成的密封的腔作为温控器件的加热器如图1至图8加热管座带有外沿8和锁母9，可方便地将本加热器安装在支撑物上温控器件可由黄铜制成，在腔内充满硅油，腔体上留有便于填注硅油的工艺口6温控器件中的工作腔3与加热管座中的控制盒1间用银焊固定温控器件感温腔4和工作腔3间可以由细铜管5连通也可以做成一体本发明中的调节机构的圆台或调节座12或触点台19或杠杆式触点台19由绝缘材料制成，其余部分可由金属材料制成。
圆台或调节座12或触点台19上带有啮合连接的电极13，电极13头上开有凹槽，方便调整电极13移动，可消除安装时的误差，保证与电热管电极10接触，调好后予以固定对于图4的情况为了便于调节，可将调节盖20分设为控制盒盖18和拨盘28，控制盒盖18与控制盒1固定，控制盒盖18和拨盘28滑动设置，在拨盘28上固定一带有电源插孔的旋钮29，并可设置刻度盘36(如图5)对于远端调节机构中的刻度盘36与调节手柄17固定，刻度盘36同时可作为防滑板，其上啮合有螺钉37，按刻度盘36指示设定好温度后将螺钉37旋紧在支撑物上，使刻度盘36卡死，防止软轴16或软索31移动对于使用软索31的远端调节机构，其螺杆30上镶有丝杠32，其钢性软管39内嵌有母杠丝扣，丝杠32与母杠丝扣33啮合通过旋转调节手柄17使螺杆30移动，从而使软索31移动如图8)对于远端调节机构使用软索31的加热器，其触点台19为中间带有隔板的圆管，其横截面为工字型，弹簧22套在圆管内，触点台19套装在控制盒1中，相应其控制盒1为桶状；其控制盒盖18带有碗状边沿，且边沿有向内的倒销27，对应在桶状控制盒1外壁上有一圆周凹槽15，将倒销27卡入凹槽，使控制盒盖18卡扣在控制盒1上；对于使用底座34作为调节机构的加热器，也可以采用这种方法使底座34卡扣在控制盒1上。
如图8)当温控器件感温腔4和工作腔3间做成一体时，可将加热管座设一温控器腔40如图7)实施例2.针对使用温控开关作为温控器件的加热器加热管座带有外沿8和锁母9，可方便地将本加热器安装在支撑物上加热管座为一端开口的圆管及与开口同轴连接的直径大于圆管直径的圆桶状控制盒1，电热管。
