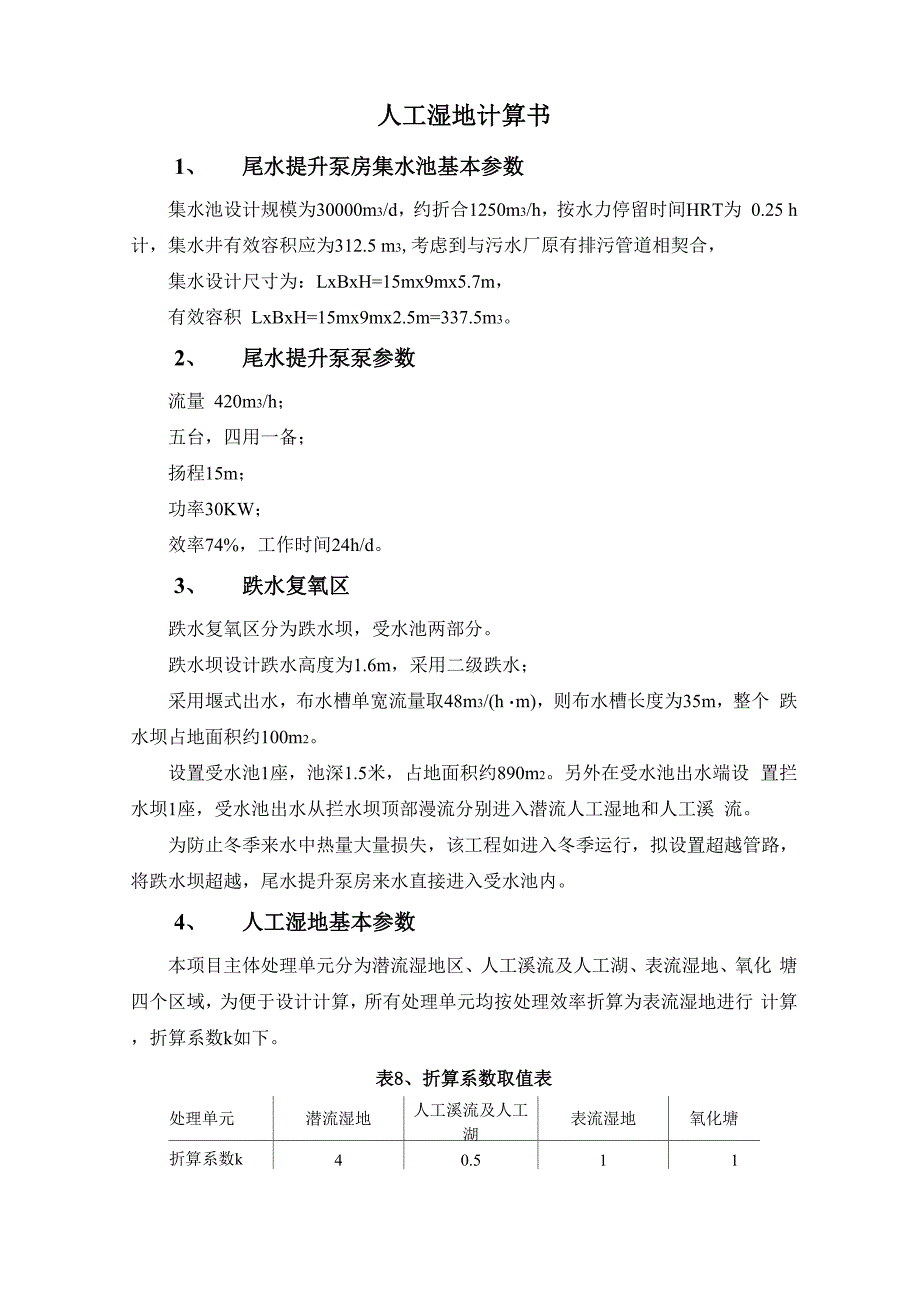

人工湿地计算书1、 尾水提升泵房集水池基本参数集水池设计规模为30000m3/d，约折合1250m3/h，按水力停留时间HRT为 0.25 h计，集水井有效容积应为312.5 m3,考虑到与污水厂原有排污管道相契合，集水设计尺寸为：LxBxH=15mx9mx5.7m，有效容积 LxBxH=15mx9mx2.5m=337.5m32、 尾水提升泵泵参数流量 420m3/h；五台，四用一备；扬程15m；功率30KW；效率74%，工作时间24h/d3、 跌水复氧区跌水复氧区分为跌水坝，受水池两部分跌水坝设计跌水高度为1.6m，采用二级跌水；采用堰式出水，布水槽单宽流量取48m3/(h・m)，则布水槽长度为35m，整个 跌水坝占地面积约100m2设置受水池1座，池深1.5米，占地面积约890m2另外在受水池出水端设 置拦水坝1座，受水池出水从拦水坝顶部漫流分别进入潜流人工湿地和人工溪 流为防止冬季来水中热量大量损失，该工程如进入冬季运行，拟设置超越管路， 将跌水坝超越，尾水提升泵房来水直接进入受水池内4、 人工湿地基本参数本项目主体处理单元分为潜流湿地区、人工溪流及人工湖、表流湿地、氧化 塘四个区域，为便于设计计算，所有处理单元均按处理效率折算为表流湿地进行 计算，折算系数k如下。
表8、折算系数取值表处理单元潜流湿地人工溪流及人工 湖表流湿地氧化塘折算系数k40.5114.1、 理论人工湿地面积计算计算公式：Al=[Qx（C0 —C1） x10-3]/qosx10-4其中Al为理论人工湿地面积（m2）Q为流量（m3/d）,设流量为30000 m3/dCo为进水BOD （mg/l）,设定进水BOD为20mg/lC1 为出水 BOD （mg/l）,设出水 BOD 为 10mg/lqos为表面有机负荷（kg/hm2・d），本项目取30kg/hm2-d （设计范围为15 kg/hm2-d-50 kg/hm2）经计算，理论人工湿地面积AL=100000m24.2、 各单元有效面积计算潜流湿地：本项目潜流湿地面积为固定值A1=4500m2 （受公园内地形限制）， 折合成理论湿地面积为：AL1=4A1=18000m2人工溪流及人工湖：本项目人工溪流及人工湖面积为固定值A2=33770m2（满 足公园水体面积要求），折合成理论湿地面积为：AL2=0.5A2=16885m2表流湿地：由于表流湿地和氧化塘的折算系数相同，故无需计算各自占地面 积，根据现有场地地形条件，可令表流湿地与氧化塘占地面积相同。
剩余理论湿 地面积为：100000-18000-16885=65115m2，则 A3=0.5x65115=32557.5m2 （实际设 计面积约37800m2）氧化塘：氧化塘占地面积与潜流湿地相同，即A4=A3=32557.5m2 （实际设计 面积约30000m2）4.3、 平面设计（1）潜流湿地潜流湿地面积约为4500m2，若潜流湿地床长度过长，易造成湿地床中的死 区，且使水位难于调节，不利于植物的栽培，L： B 一般控制在1至3之间考虑到与公园景观相融合，将此区域分为四块，每一部分尺寸为B=28m， L=40m，As2=4xLxB=4x28x40=4500m2进出水系统的布置：湿地床的进水系统应保证配水的均匀性，一般采用多孔 管和三角堰等配水装置进水管应比湿地床高出0.3m湿地的出水系统一般根 据对床中水位调节的要求，出水区的末端的砾石填料层的底部设置穿孔集水管， 并设置旋转弯头和控制阀门以调节床内的水位填料的使用：潜流人工湿地填料主要组成、厚度及粒径分布见表9表9、人工湿地填料分析表填料层填料名称填充高度规格上层种植土0.20m渗透系数0.025〜0.35cm/h中层砾石0.45m粒径 20-40mm底层碎石0.40m粒径 50-80mm潜流人工湿地床的水位控制：床中水面浸没植物根系的深度应尽可能均匀。
2） 人工溪流及人工湖设计人工溪流两条，分别布置于潜流湿地两侧，总占地面积约890m2，在人 工溪流中部设置跌水坝，跌水高度0.5m，对处理水进行再次复氧人工溪流出 水汇入人工湖内人工湖采用三湖串联形式，能够最大限度降低死水区，同时保证景观效果 人工湖最大水深为3m，护坡采用绿色生态型护坡，坡度为迎水面坝坡1： 1.75, 背水面坝坡1： 1.53） 表流湿地表面流湿地设计为3组，单组长宽比设为3： 1，而湿地面积约为36800m2,As1 = 3xLxB = 3x3BxB = 37800m2，B=65m，L=195m基质选取：应优先采用当地的表层种植土，如当地原土不适宜人工湿地植物 生长时，则需进行置换种植土壤的质地宜为松软粘土一土壤，土壤厚度宜为 20〜40cm，渗透系数宜为0.025〜0.35ch/h4） 氧化塘氧化塘分别设置于表流湿地东西两侧，其中东侧氧化塘作为排水塘使用 氧化塘充分利用现有鱼塘改造而成，占地面积约30000m24・4、植物布置根据项目区的特点，人工湿地的水生植物选择耐污能力强、净化效果好、根系发达、经济和观赏价值高的湿地植物，并需要具有极强的耐寒能力针对不同 湿地的去污能力分析比较，最常见的湿地植物有芦苇和香蒲，但是这两种植物在 景观上表现过于单一。
因此，在以下原则基础上：多年生植物，兼顾净化和美观 效果；尽可能选择土著种或已驯化种；能够具有观花、观叶效果的植物要求花期 长；尽量保持根系能越冬生长；对人工湿地的植物进行配置表10、复合型湿地植物选择及搭配表植物类型 水平表面流型 潜流型漂浮植物 / /稳定塘 人工湖荇菜、萍逢草 荇菜、萍逢草根茎、球茎睡莲、荷花挺水植物芦苇、香蒲、黄菖蒲、灯心草、水葱、千屈菜芦苇、千屈菜、花菖蒲、水葱、香蒲沉水植物 / /芦苇、千屈菜、花菖蒲、水葱、香蒲金鱼藻、黑藻、伊乐藻芦苇、千屈菜、花菖蒲、水葱、香蒲金鱼藻、黑藻、伊乐藻5、人工湖重力排水管线水力计算人工湖建于扶余市人民公园内，公园雨水通过雨水管路排入人工湖内共有 四条雨水管路排入人工湖，均为DN300混凝土管，坡度为0.003单管最大雨水 流量为52.97L/S，则排入湖内的最大雨水量约为212L/s湖水自身接收的设计雨 水量约为 480L/S，故总设计雨水量 QS=212+480=692L/s=0.692m3/s拟采用DN1000钢筋混凝土管道排水，按满流计算，则管内流速：v=Q/0.25 n D2=0.692/0.25X3.14X 12=0.88m/s水力半径：R=0.25D=0.25m管道粗糙系数：n=0.013水力坡降：i =:二「=三三「= m* s \ 0.Z5 ■& /排水管路总长度约为500m，即：L=500m管道沿程水头损失：，卜_ 二。
二二・£二二士人工湖开闸泄水时，水位允许的抬升高度为0.5m（从178.6m抬升至179.1m） >0.4m，故采用DN1000混凝土管满足设计要求由于尾水处理量远小于设计雨水量，采用DN1000管同时作为尾水排水管同 样能够保证排水畅通。
