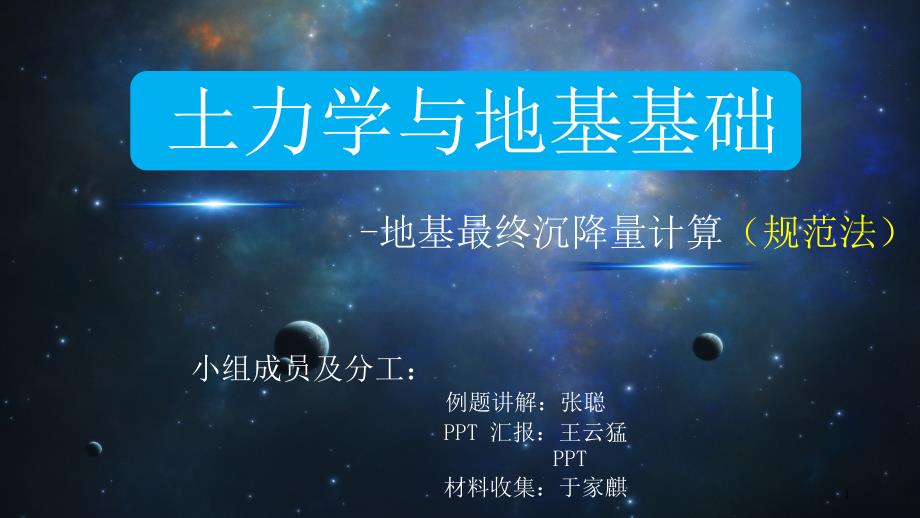

土力学与地基基础 地基最终沉降量计算 规范法 小组成员及分工 例题讲解 张聪 PPT 汇报 王云猛 PPT 材料收集 于家麒 1 目 录 01计算原理 02规范公式 03沉降计算深度的确定 04规范法与分层总和法的比较 05例题讲解 2 规范法 建筑地基基础设计规范 沉降计算法 简称规范法 是一种简化了的分层总和法 它引入了平均附加应力系数的 概念 并在总结大量实践经验的前提下 重新规定了地基沉 降计算深度的标准及地基沉降计算经验系数 3 PART 01 计算原理 4 计算原理 设地基土层均质 压缩 模量不随深度变化 根据分 层总和法计算公式有 式中 采用平均附加应力面积Ai计算沉降量的分层示意图 5 计算原理 于是 式中 6 计算原理 7 PART 02 规范公式 8 规范公式 由于s 推导时做了近似假定 而且对某些复杂因素也难以综合反映 因此将 其计算结果与大量沉降观测资料结果比较发现 低压缩性的地基土 计算值偏大 反之 高压缩性地基土 计算值偏小 为此 应引入经验系数 对式 3 21 进行修正 即 式中 9 沉降计算经验系数 s 规范公式 基底附加应力 2 54 07 015 020 0 p0 fk1 41 31 00 40 2 p0 0 75 fk1 11 00 70 40 2 表3 4 10 PART 03 沉降计算深度的确定 11 沉降计算深度的确定 基础宽度b m b 22 b 44 b 8 b 8 z m 0 30 60 81 0 计算层厚度 z值表3 6 12 沉降计算深度的确定 13 PART 04 规范法与分层总和法比较 14 规范法与分层总和法比较 规范法与分层总和法在计算原理 计算公式 计算结果及计算深度的 确定等方面与实测值比较见表3 7 项目分层总和法规范法 计算步骤 分层计算沉降 叠加 物理概念明确 采用附加应力系数法 计算公式 计算结果与实测值关系 中等地基 软弱地基 坚实地基 引入沉降计算经验系数 s 使 地基沉降计算深度 一般土取 软土取 对应的深度 无相邻荷载影响 存在相邻荷载影响 计算工作量 绘制土的自重应力曲线 绘制地基中的附加应力曲线 沉降计算每层厚度 计算工作量大 如为均质土 无论厚度多大 只需一次计算 简单 表3 7 15 PART 05 例题讲解 16 例题讲解 例3 2 柱荷载F 1190kN 基础埋深d 1 5m 基础底面尺寸l b 4m 2m 地基土层如 图所示 试用 地基规范 方法计算该基础的最终沉降量 d 1 5m 2 0m4 0m1 3m 17 例题讲解 1 求基底压力和基底附加应力 基础底面处土的自重应力 则基础底附加压力 2 确定沉降计算深度zn 因为不存在相邻荷载的影响 故 按该深度 沉降量应该计算至粉质粘土层底面 18 例题讲解 3 沉降计算 见表3 8 表3 8 规范法计算基础最终沉降量 使用表3 5时需要注意 因为表是角点下平均附加应力系数 而所求的是基础中点下的沉降量 因此查表时 要应用角点法 即将基础分成四块相同的小面积 查表时按 查 查得的平均附加应力系数乘以4 根据规范规定 先由表3 6得到 z 0 3m 计算出 sn 1 51mm 并除以 si 67 75mm 得0 0229 0 025 表明所取zn 4 5m符合要求 19 例题讲解 4 确定沉降经验系数 s 计算 值 s值的确定 基础最终沉降量 20 汇报结束 谢谢 21 此课件下载可自行编辑修改 供参考 感谢您的支持 我们努力做得更好 22 。
