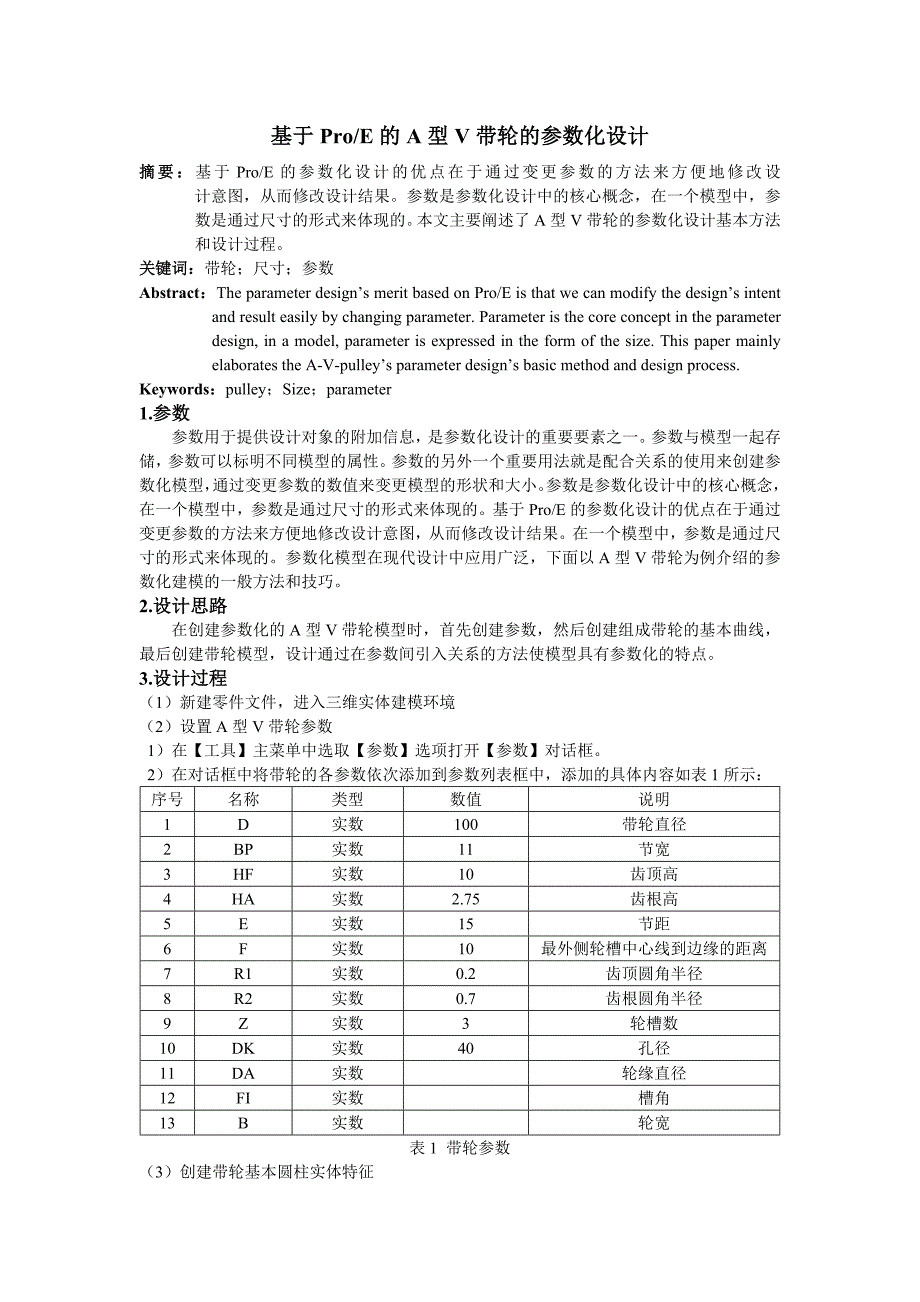

基于 Pro/E 的 A 型 V 带轮的参数化设计摘要：基于 Pro/E 的参数化设计的优点在于通过变更参数的方法来方便地修改设 计意图，从而修改设计结果参数是参数化设计中的核心概念，在一个模型中，参数是通过尺寸的形式来体现的本文主要阐述了 A 型 V 带轮的参数化设计基本方法和设计过程关键词：带轮；尺寸；参数Abstract：The parameter design’s merit based on Pro/E is that we can modify the design’s intent and result easily by changing parameter. Parameter is the core concept in the parameter design, in a model, parameter is expressed in the form of the size. This paper mainly elaborates the A-V-pulley’s parameter design’s basic method and design process.Keywords：pulley ；Size ；parameter1.参数参数用于提供设计对象的附加信息，是参数化设计的重要要素之一。
参数与模型一起存储，参数可以标明不同模型的属性参数的另外一个重要用法就是配合关系的使用来创建参数化模型，通过变更参数的数值来变更模型的形状和大小参数是参数化设计中的核心概念，在一个模型中，参数是通过尺寸的形式来体现的基于 Pro/E 的参数化设计的优点在于通过变更参数的方法来方便地修改设计意图，从而修改设计结果在一个模型中，参数是通过尺寸的形式来体现的参数化模型在现代设计中应用广泛，下面以 A 型 V 带轮为例介绍的参数化建模的一般方法和技巧2.设计思路在创建参数化的 A 型 V 带轮模型时，首先创建参数，然后创建组成带轮的基本曲线，最后创建带轮模型，设计通过在参数间引入关系的方法使模型具有参数化的特点3.设计过程（1）新建零件文件，进入三维实体建模环境（2）设置 A 型 V 带轮参数1）在【工具】主菜单中选取【参数】选项打开【参数】对话框2）在对话框中将带轮的各参数依次添加到参数列表框中，添加的具体内容如表 1 所示：序号 名称 类型 数值 说明1 D 实数 100 带轮直径2 BP 实数 11 节宽3 HF 实数 10 齿顶高4 HA 实数 2.75 齿根高5 E 实数 15 节距6 F 实数 10 最外侧轮槽中心线到边缘的距离7 R1 实数 0.2 齿顶圆角半径8 R2 实数 0.7 齿根圆角半径9 Z 实数 3 轮槽数10 DK 实数 40 孔径11 DA 实数 轮缘直径12 FI 实数 槽角13 B 实数 轮宽表 1 带轮参数（3）创建带轮基本圆柱实体特征1）采用拉伸方式创建实体特征，选取 TOP 面作为草绘平面，在二维草绘模式下一任意长度为半径绘制一个圆，然后退出二维草绘模式。
2）设置拉伸深度为任意值3）在模型树中选择刚创建的拉伸实体特征，在其上单击鼠标右键，在弹出的菜单中选择【编辑】 ，此时将在图形上显示特征的参数，在【工具】主菜单中选取【关系】选项，打开【关系】对话框后，特征参数以符号形式显示，如图 1 所示：图 1 显示特征参数4）将截面圆直径参数和拉伸深度参数添加到【关系】对话框中，并编辑关系式如图 2 所示：图 2 关系对话框（4）创建第一个轮槽1）选取 FRONT 面作为草绘平面，采用旋转方式创建实体在二维草绘模式下绘制如图3 所示的轮槽截面：图 3 轮槽截面2）以圆柱的轴线为旋转中心线，旋转 360°，单击图标板上的去除材料按钮，得到图 4 所示的实体：图 4 创建第一个轮槽后的带轮3）采用同样的方法将特征参数添加到【关系】对话框，所编辑的公式如下图 5 所示：图 5 关系对话框（5）创建轮槽阵列特征1）选取创建的轮槽特征，在右工具箱中单击阵列按钮，在工作区中单击选中轮槽沿中心线方向偏移的距离为驱动尺寸，将尺寸增量设为“15” ，在图标板上输入阵列特征总数“3” ，如图 6 方向参数面板所示，确认完成后生成的带轮如图 7 所示图 6 方向参数面板图 7 阵列后的带轮2)为刚才创建的特征添加关系，在关系对话框中输入如图 8 所示的关系式，其中 d50 尺寸增量，即轮槽节距；p52 为阵列特征总数，即轮槽数。
图 8 关系对话框（6）创建孔特征1）采用拉伸特征的方式创建孔特征，在 TOP 面上绘制如图 9 所示的草绘截面图 9 草绘平面2）绘制完成后，在【工具】主菜单上选取【关系】 ，在关系对话框中添加如图 10 所示的公式，添加完成后退出二维草绘模式图 10 关对话框3）设置拉伸深度为“穿透” ，单击图标板上的去除材料按钮，确认完成后得到图 11 所示的带轮实体图 11 创建孔特征后的带轮（7）更改带轮参数1）更改轮槽数 Z，在【工具】主菜单中选取【参数】选项，打开【参数】对话框，将与轮槽数相对应的参数 Z 的值更改为“4” ，然后确定退出再生后得到的模型如下图12 所示图 12 更改轮槽数后的带轮2）更改带轮直径，将带轮直径值 D 更改为：“120” ，再生后得到的模型如下图 13 所示，在尺寸标注下可以看到槽角变为了“38°” 图 13 更改带轮直径后的带轮4.小结本论文以 A 型 V 带轮为例详细讲述了创建参数化模型的一般步骤在参数化模型中，参数控制了模型动的一面，通过对参数的修改可以轻松地使设计变脸而关系控制了模型静的一面，保证模型“万变不离其宗”,不会变的太离谱，修改一个带轮的参数后，再生成的模型依旧是带轮，不会变成一个齿轮。
参考文献：[1]彭文生，黄华梁，王均荣主编.机械设计[M].第 2 版第 4 次.武汉：华中理工大学出版社，2000.3[2] 赵松年，卢秀春．现代设计方法[M]．第 1 版第 6 次．北京：机械工业出版社，2005，1－12．[3] 谭雪松，甘露萍，张黎骅. Pro/Engineer Wildfire 中文版基础教程[M]．第 1 版第 1次．北京：人民邮电出版社，2005.。
