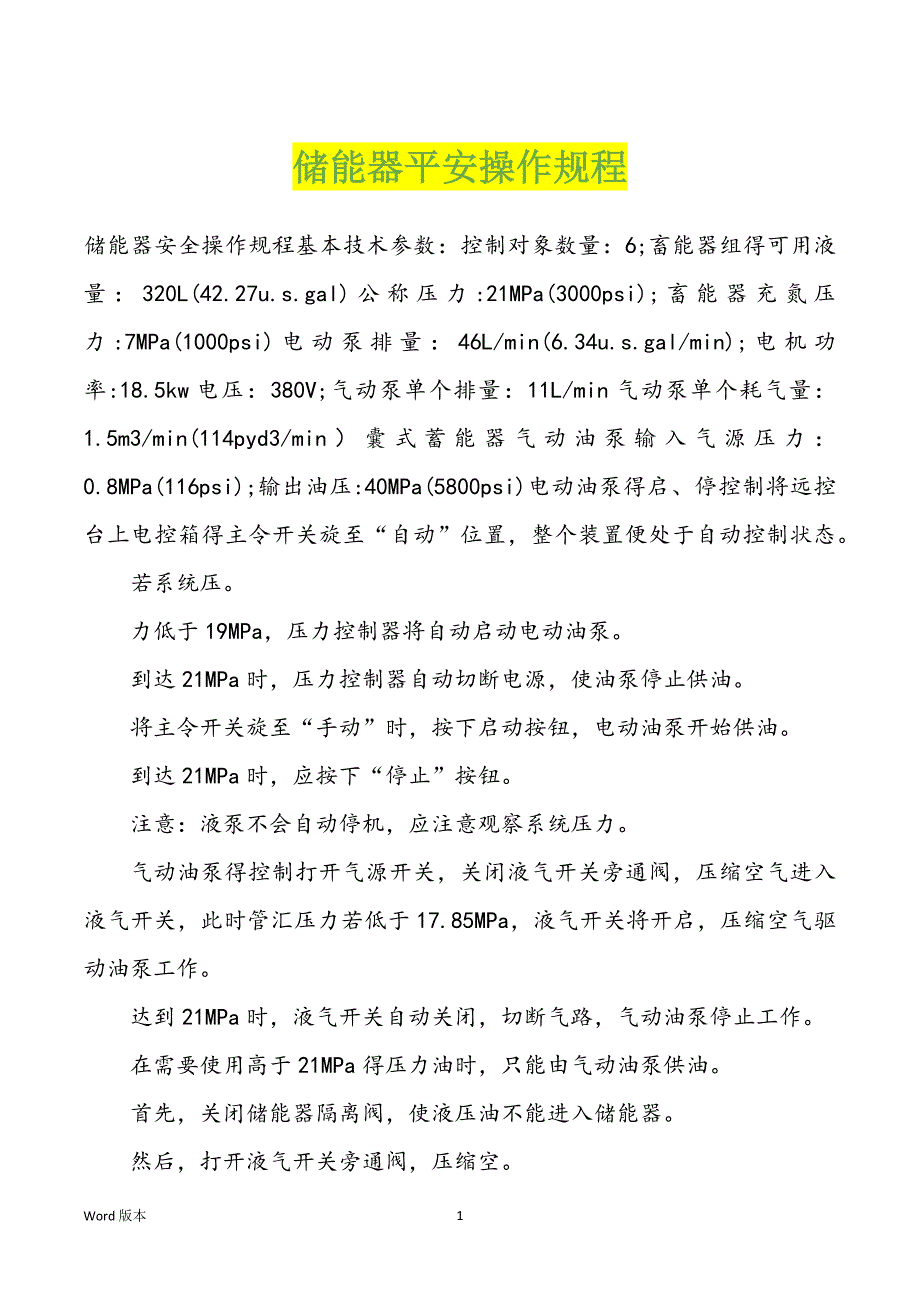

储能器平安操作规程

储能器平安操作规程储能器安全操作规程基本技术参数：控制对象数量：6;畜能器组得可用液量：320L(42.27u.s.gal)公称压力:21MPa(3000psi);畜能器充氮压力:7MPa(1000psi)电动泵排量：46L/min(6.34u.s.gal/min);电机功率:18.5kw电压：380V;气动泵单个排量：11L/min气动泵单个耗气量：1.5m3/min(114pyd3/min）囊式蓄能器气动油泵输入气源压力：0.8MPa(116psi);输出油压:40MPa(5800psi)电动油泵得启、停控制将远控台上电控箱得主令开关旋至“自动”位置，整个装置便处于自动控制状态 若系统压 力低于19MPa，压力控制器将自动启动电动油泵 到达21MPa时，压力控制器自动切断电源，使油泵停止供油 将主令开关旋至“手动”时，按下启动按钮，电动油泵开始供油 到达21MPa时，应按下“停止”按钮 注意：液泵不会自动停机，应注意观察系统压力 气动油泵得控制打开气源开关，关闭液气开关旁通阀，压缩空气进入液气开关，此时管汇压力若低于17.85MPa，液气开关将开启，压缩空气驱动油泵工作。

达到21MPa时，液气开关自动关闭，切断气路，气动油泵停止工作 在需要使用高于21MPa得压力油时，只能由气动油泵供油 首先，关闭储能器隔离阀，使液压油不能进入储能器 然后，打开液气开关旁通阀，压缩空 气直接驱动油泵工作 注意：1)确保管汇溢流阀工作正常，能在34.5MPa时全开溢流 2)高于21MPa时，必须关闭储能器隔离阀 操作防喷器动作储能器中得压力油经过减压溢流阀减压后，到各三位四通转阀进油口 另一路通过减压溢流阀后专供环形防喷器使用 只需扳动相应得三位四通阀手柄，便可实现防喷器得开、关操作 通过远控台操作时，一只手打开远控台上控制气源得气转阀至开位，另一只手同时操作对应得三位四通气转阀控制防喷器得开、关操作 各气转阀上得圆孔内会显示“开”、“关”得字样，以表示防喷器得状态 注意：由于控制管线较长，扳动气转阀必须在3秒钟以上 调整压力旋转减压溢流阀上端得手轮，可以将输 出压力调节为设定压力 向下旋入为提高输出压力，向上旋出为降低输出压力 调试1逐个预充或检查储能器得氮气压力，压力值为70.7MPa。

2可由油箱顶部得加油口加油，也可由电动油泵吸油口用吸油管开泵加油，加油量应控制在油箱最上面油标中间位置 注意：温度在0度以上，使用L-HM32普通液压油或适宜得代用油 温度在0度以下，使用L-HL32普通液压油或适宜得代用油 3对各运动部件进行润滑 见润滑部分4打开储能器隔离阀，管汇上得卸荷阀，各三位四通阀置中位，旁通阀置“关”位 5打开电源，手动启动电动机，然后立即停止 观察电机转动方向 6主令开关转至“自动”位置，电动油泵空转10分钟，关闭控制管汇泄荷阀，使储能器压力升至21Mpa，此时应能自动停泵 若不能，应将主令开关转至“手动”位置停泵 逐渐打开泄荷阀，油压降至19Mpa左右，油泵应自启动 上述过程检查并调整压力控制器，使之正常工作 3Word版本。
