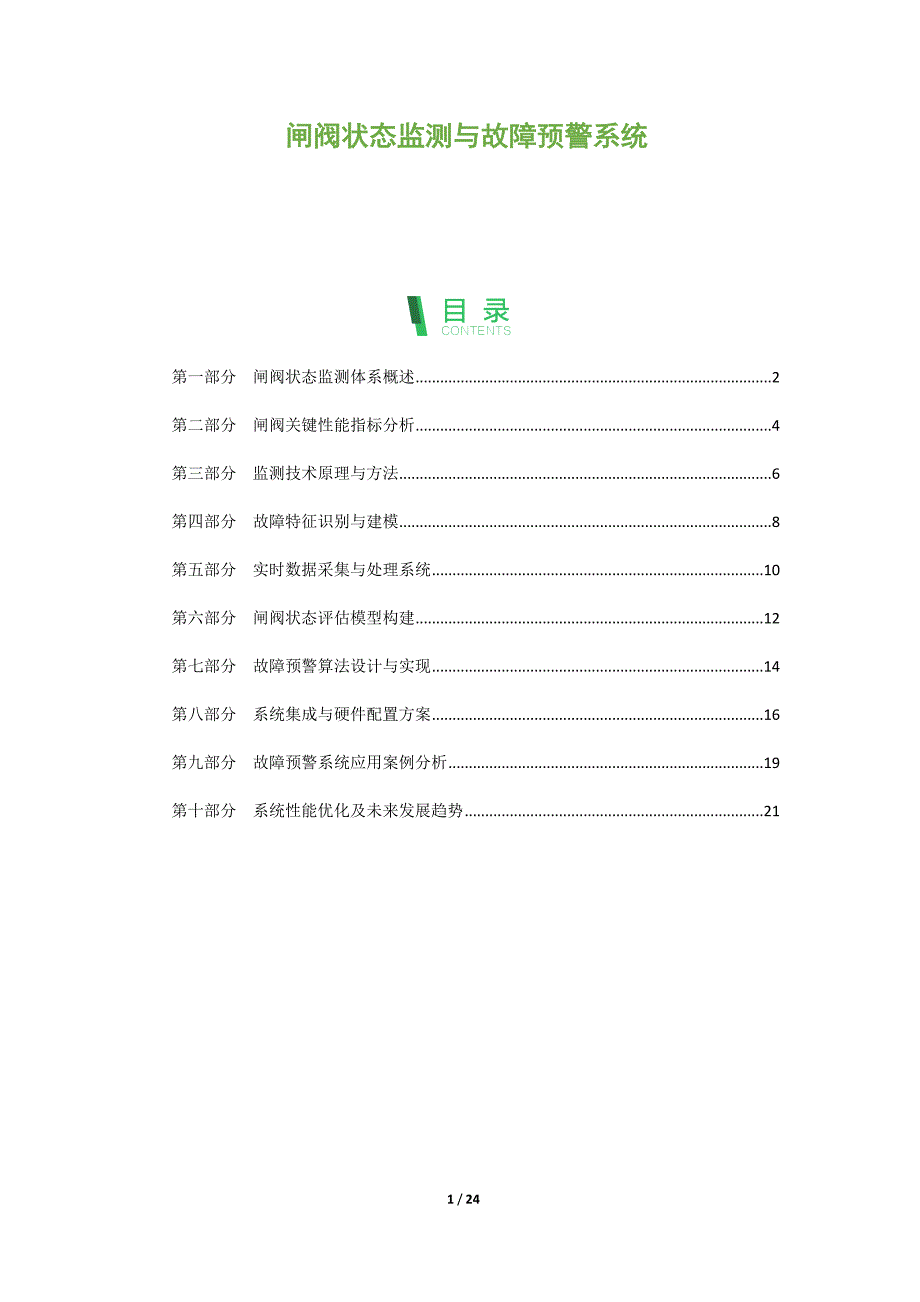

闸阀状态监测与故障预警系统 第一部分 闸阀状态监测体系概述 2第二部分 闸阀关键性能指标分析 4第三部分 监测技术原理与方法 6第四部分 故障特征识别与建模 8第五部分 实时数据采集与处理系统 10第六部分 闸阀状态评估模型构建 12第七部分 故障预警算法设计与实现 14第八部分 系统集成与硬件配置方案 16第九部分 故障预警系统应用案例分析 19第十部分 系统性能优化及未来发展趋势 21第一部分 闸阀状态监测体系概述闸阀状态监测体系概述闸阀作为流体控制系统中的关键设备，其正常运行对于确保管道系统的安全稳定至关重要随着工业生产自动化与信息化水平的不断提高，对闸阀状态的实时监测及故障预警的需求日益凸显因此，构建一个科学有效的闸阀状态监测体系显得尤为必要闸阀状态监测体系旨在通过集成各类传感器技术、信号处理技术以及数据分析算法等多种手段，实现对闸阀工作过程中的物理参数（如阀位、压力、温度、流量、扭矩等）进行连续、准确、全面的监测，并通过对这些数据的深入分析，提前发现闸阀可能出现的异常情况，为阀门维护决策提供依据闸阀状态监测体系主要包括以下几个核心组成部分：1. 数据采集模块：该模块是整个监测体系的基础，主要负责采集闸阀工作过程中产生的各种物理量信号。
通常采用高精度、高稳定性、抗干扰性强的传感器设备，例如电涡流位移传感器用于检测阀杆位移，压力变送器用于测量阀门两侧的压力差，热电阻或热电偶用于监测阀门附近的温度变化等2. 数据传输与处理模块：采集到的数据需要实时传送到后台监控中心，这一过程通常依赖于有线或无线通信技术实现数据传输完成后，由数据处理模块对接收到的原始信号进行预处理（如滤波、放大、模数转换等），以便后续的特征提取和分析3. 特征提取与诊断模块：通过对闸阀运行过程中产生的多源异构数据进行融合分析，提取反映闸阀工作状态的关键特征参数例如，基于阀门启闭过程中的扭矩曲线可以分析阀门摩阻状况；通过对比历史数据和阈值设定，可以发现阀门性能退化或潜在故障的迹象4. 故障预警与决策支持模块：此部分主要针对监测数据中识别出的异常特征，运用专家系统、机器学习等多种智能分析方法，建立闸阀故障预测模型，及时发出预警信号，并根据故障级别给出相应的维修建议和预防措施5. 系统集成与可视化界面：闸阀状态监测体系需具备良好的可扩展性和兼容性，以适应不同类型的闸阀及其应用场景同时，为了便于管理人员及时掌握阀门运行状态，系统应提供直观易用的可视化界面，展示各类监测数据和报警信息。
综上所述，闸阀状态监测体系是一个集成了现代传感技术、信息技术、人工智能等多个领域的综合性监测平台，它能够有效提高阀门运维管理水平，降低设备突发故障风险，从而保障管道系统的安全、可靠、高效运行第二部分 闸阀关键性能指标分析闸阀作为流体控制系统中的重要设备，其性能直接影响到整个系统的稳定性和安全性对其关键性能指标进行深入分析是实现闸阀状态监测与故障预警系统有效运行的基础本文将探讨闸阀的几个核心性能指标，并结合实际应用中的数据，解析这些指标对于闸阀工作状况的影响一、启闭力矩启闭力矩是评价闸阀操作难易程度和可靠性的重要参数之一它反映了阀门在开启或关闭过程中所需的扭矩大小，过大的启闭力矩可能导致操作困难甚至损坏传动机构合理的启闭力矩设计应当兼顾阀门尺寸、密封形式以及介质条件等因素通过长期的数据采集与统计，可以建立启闭力矩与阀门相关参数之间的数学模型，为闸阀的设计优化与故障预警提供依据二、密封性能闸阀的密封性能是衡量其功能是否满足工况需求的关键因素通常，我们关注两个方面的密封性能：一是静密封，即阀座与阀瓣之间的密封；二是动密封，即阀杆与填料函之间的密封泄漏率、气密性试验压力及持续时间等都是评估密封性能的重要指标。
通过对阀门在不同压力、温度、介质条件下密封性能的测试，可以及时发现潜在的密封问题并采取针对性措施三、使用寿命闸阀的使用寿命受到材料磨损、腐蚀、疲劳等多种因素影响其中，启闭次数、操作频率、工作温度和压力等是评估闸阀寿命的主要参数通过对历史数据的统计分析，可建立闸阀各部件磨损与寿命之间的关系模型，并结合实时监测的数据对阀门剩余寿命进行预测，从而实现早期预警和维护决策四、动作响应速度在一些特殊应用场景下，如紧急切断系统，闸阀的动作响应速度至关重要闸阀从接收到指令到完全打开或关闭所需的时间称为动作时间快速响应能有效防止事故扩大，降低损失因此，研究闸阀动作响应速度与其结构参数、驱动方式等相关因素的关系，有助于优化设计以提高阀门的整体性能五、振动与噪声水平在实际运行中，闸阀可能会产生振动与噪声，这不仅可能影响系统稳定性，还可能加速阀门部件的疲劳损坏因此，振动幅值、频谱特性及噪声等级等成为评估闸阀运行状态的重要参数通过传感器阵列布置，监测闸阀运行过程中的振动与噪声信号，运用相关信号处理技术分析异常模式，有助于提前发现潜在故障并采取应对措施综上所述，闸阀关键性能指标包括但不限于启闭力矩、密封性能、使用寿命、动作响应速度和振动噪声水平等。
通过对这些指标的监测与分析，能够有效地评估闸阀的工作状态，为故障预警和预防性维修提供科学依据，从而确保闸阀安全可靠地服务于各类工业流程控制系统之中第三部分 监测技术原理与方法闸阀状态监测与故障预警系统的实现，其核心技术主要包括传感器技术、信号处理技术、数据分析及预测模型构建等多个方面以下就这些技术原理与方法进行详细阐述一、传感器技术传感器是闸阀状态监测的基础，通过安装于闸阀关键部位（如阀杆、阀座、密封件等）的各种类型传感器，实时采集阀门运行过程中的物理量和化学量常见的传感器包括振动传感器、温度传感器、压力传感器、位移传感器以及腐蚀监测传感器等例如，振动传感器用于检测阀门启闭过程中的机械振动特性，以判断是否存在异常磨损或卡涩现象；温度传感器则可以监测阀体和介质的温度变化，预防因过热导致的密封失效等问题二、信号处理技术信号处理技术主要针对传感器采集的数据进行预处理和特征提取，以滤除非相关信息并突出有价值的特征这一阶段通常涉及滤波、去噪、时频分析、模式识别等一系列操作例如，通过傅里叶变换或小波变换分析振动信号，可揭示出闸阀运行过程中潜在的周期性或非周期性故障模式；而通过对温度、压力等多源信号的时间序列分析，可以发现闸阀状态演变的趋势及异常点。
三、数据分析与建模在获取到高质量的监测数据后，采用先进的数据分析手段和机器学习算法对数据进行深入挖掘与解析，构建闸阀故障诊断和预警模型常用的方法有统计分析、时间序列分析、灰色系统理论、支持向量机（SVM）、神经网络、随机森林等比如，通过历史故障案例训练神经网络模型，使其能够根据当前监测数据准确识别出闸阀可能出现的问题，并对未来故障的发生概率给出定量评估四、故障预警策略制定基于上述模型，结合闸阀的工作条件、使用环境等因素，进一步确定合理的故障阈值和预警等级，形成针对性的故障预警策略当监测数据超出设定阈值时，系统会自动触发报警机制，并提供故障可能的原因、影响范围及建议应对措施，以便于运维人员及时采取维修保养措施，有效避免事故的发生综上所述，闸阀状态监测与故障预警系统的实施，需综合运用多种监测技术和分析方法，构建起一个从数据采集、信号处理、故障识别到预警决策的完整体系，为确保阀门安全稳定运行提供有力的技术支撑第四部分 故障特征识别与建模在《闸阀状态监测与故障预警系统》中，故障特征识别与建模是关键的核心技术之一，它旨在通过对闸阀运行过程中的各种物理参数和行为模式进行深入分析，提取出能表征闸阀健康状态及潜在故障的有效特征，并基于这些特征构建相应的故障模型。
首先，故障特征识别阶段主要包括以下几个步骤：1. 数据采集：通过安装在闸阀上的传感器实时监测其运行参数，如压力、流量、扭矩、振动、温度以及位移等大量的监测数据为后续的故障特征提取提供了基础2. 特征选择与提取：对收集到的数据进行预处理，包括噪声过滤、异常值检测和缺失值填充等然后，运用信号处理、模式识别以及统计学习等方法，从原始数据中筛选并提取出能够反映闸阀故障特性的关键特征例如，可以通过谱分析发现异常振动频率成分；或者采用时间序列分析方法识别阀门开启/关闭过程中的非线性变化趋势；还可以利用机器学习算法自动挖掘数据集中的特征重要性，从而进一步优化特征集合3. 故障模式辨识：针对不同类型的闸阀故障（如泄漏、卡涩、磨损、断裂等），研究并归纳各类故障对应的典型特征模式，以期达到故障分类与识别的目的这一过程中可能需要结合专家经验知识和大量历史故障案例库，以便于提高故障识别的准确性和鲁棒性接下来，在故障建模阶段，通常采取以下策略：1. 建立故障演化模型：利用时序数据分析方法（如ARIMA、灰色预测等）或基于物理机理的动态模型，刻画闸阀故障随时间演变的规律，用于预测未来可能出现的故障状态2. 构造故障诊断模型：基于已识别的故障特征和故障模式，可以采用统计学或机器学习算法（如支持向量机、决策树、神经网络等）构建故障诊断模型，该模型能够根据当前闸阀状态下的特征数据，判断是否存在故障以及故障类别。
3. 定量评估故障严重程度：设计合适的评估指标体系和评分标准，结合故障特征参数及其变化趋势，对闸阀的故障严重程度进行量化评价，为制定维修策略和预防措施提供依据综上所述，在闸阀状态监测与故障预警系统中，故障特征识别与建模作为关键环节，不仅有助于及时发现闸阀存在的问题，降低设备停机风险，而且还能实现对故障原因的深层次分析，为改进闸阀设计、优化运维管理提供有力的技术支撑第五部分 实时数据采集与处理系统在《闸阀状态监测与故障预警系统》一文中，实时数据采集与处理系统作为关键组成部分，承担着对闸阀运行状况进行持续监控和分析的重要职责该系统主要由数据采集模块、数据预处理模块、数据分析模块以及决策支持模块构成首先，数据采集模块是实时数据采集与处理系统的前端部分，负责从闸阀设备内部的各种传感器中获取丰富的运行参数，包括但不限于阀门位置信号、操作力矩、执行机构温度、管道压力、流速、流量等关键指标这些传感器通常采用高精度、高稳定性设计，能够在各种工况下确保测量数据的准确性和可靠性此外，系统可能还配置有振动监测传感器以探测阀门运行过程中的异常机械行为，如磨损、卡涩、松动等现象数据预处理模块则针对采集到的原始数据进行一系列清洗、校准和转换操作，以便后续分析处理。
具体包括去除噪声、滤波、数据平滑、缺失值填充等步骤，确保数据质量满足分析需求同时，这一阶段可能会进行一些基本的数据融合和特征提取工作，将多源异构数据转化为统一格式，并挖掘出反映阀门状态的关键特征量接下来，数据分析模块通过应用先进的信号处理、模式识别、机器学习等多种技术手段，对经过预处理的数据进行深度分析例如，可以运用时间序列分析方法研究阀门动态行为的变化趋势；利用状态空间模型或卡尔曼滤波器等工具实现阀门健康状态的估计；通过构建故障特征库并结合分类或聚类算法识别潜在的故障模式及早期征兆在此基础上，系统可实时计算各类性能指标和故障概率，并根据阈值设定及时发出预警信号最后，决策支持模块基于上述分析结果，为维护人员提供决策依据和优化建议例如，系统可自动推荐合适的维修策略（如预防性维护、纠正性维护或预测性维护）、确定最佳更换部件的时间点以及给出阀门使用、调整和改进等方面的指导同时，该模块还可以记录历史监测数据与故障案例，进一步完善故障知识库，提升故障诊断和预警能力。
