第七章船用计程仪

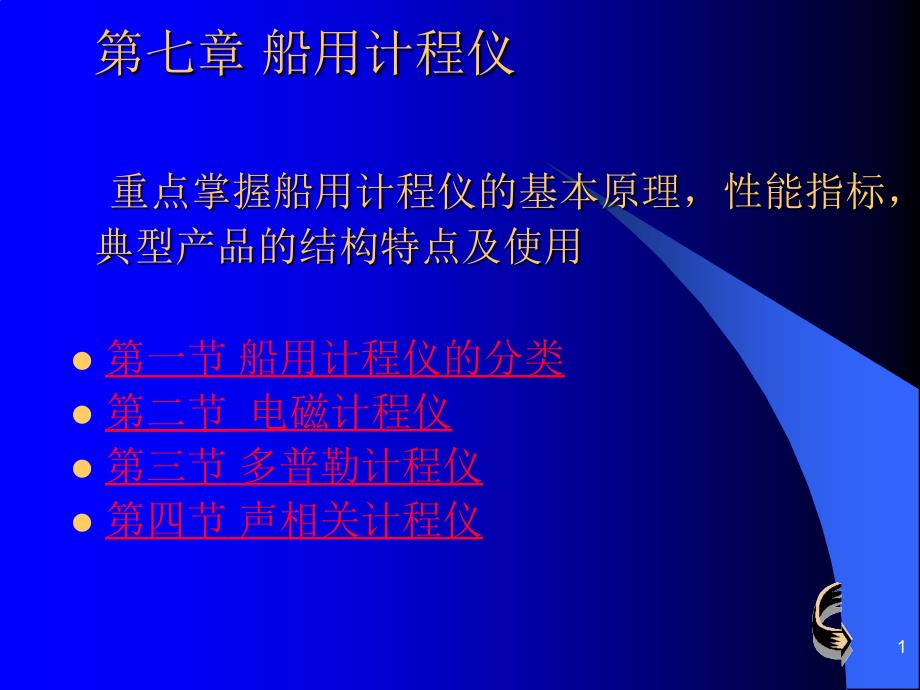

第七章 船用计程仪     重点掌握船用计程仪的基本原理，性能指标，典型产品的结构特点及使用 l第一节 船用计程仪的分类 l第二节 电磁计程仪l第三节 多普勒计程仪 l第四节 声相关计程仪1第一节   船用计程仪的分类l拖曳式和转轮式l水压式l电磁式l多普勒式l声相关式一、计程仪的种类2第一节     计程仪的分类相对计程仪：测量船舶相对于水的速度和航程的计程仪绝对计程仪：测量船舶相对于地的速度和航程的计程仪二、分类3第二节        电磁计程仪利用电磁感应原理来测量船舶航行时对水的速度，并累计航程的计程仪 一、定义4第二节        电磁计程仪传感器：将非电量的速度信息转变成              电压或电流信息放大器：放大电信号指示器：显示航速和航程二、组成放大器传感器航速指示器200p/n miles5第二节        电磁计程仪l   种类：平面式导杆式l结构：l原理：三、传感器工作原理6第三节 多普勒计程仪 l单波束多普勒计程仪的测速与计程原理，单波束多普勒计程仪的测速与计程原理，存在的问题存在的问题l双波束多普勒计程仪的测速与计程原理双波束多普勒计程仪的测速与计程原理。

l多普勒计程仪性能指标；安装与使用注多普勒计程仪性能指标；安装与使用注意事项l误差及其消除方法 7第三节        多普勒计程仪一、定义：l利用多普勒效应测量船速的计程仪二、多普勒效应：l在声源和接收者间有相对运动时，接收者收到的频率与声源发射频率不同的现象 8第三节        多普勒计程仪三、多普勒频移l接收频率与发射频率的差值l大小：9第三节        多普勒计程仪四、单波束多普勒计程仪其中：f0 为发射频率 v 为声源或接收者运动速度  运动方向与声波传播方向的夹角 c 声速f0vvcos10第三节        多普勒计程仪五、双波束多普勒计程仪单波束多普勒计程仪存在的问题:l非线性误差11第三节        多普勒计程仪单波束多普勒计程仪存在的问题:l船舶摇摆与颠簸f0vvcosuusin五、双波束多普勒计程仪12第三节        多普勒计程仪l双波束多普勒计程仪的优点 f0v五、双波束多普勒计程仪13第三节        多普勒计程仪l双波束多普勒计程仪的优点 f0vuusinusin五、双波束多普勒计程仪14第三节        多普勒计程仪六、多波束多普勒计程仪一元多普勒计程仪：双波束，用于导航，通称多普勒计程仪。

f0v15第三节        多普勒计程仪六、多波束多普勒计程仪二元多普勒计程仪：四波束，用于推算船位，通称多普勒导航仪16第三节        多普勒计程仪六、多波束多普勒计程仪三元多普勒计程仪：六波束，用于靠泊，通称多普勒靠泊系统17第四节        声相关计程仪一、测速原理 18第四节        声相关计程仪一、测速原理 19第四节        声相关计程仪二、特点测速精度与声速无关可兼作测深仪使用 20转轮式返回21V水压式返回222324。
