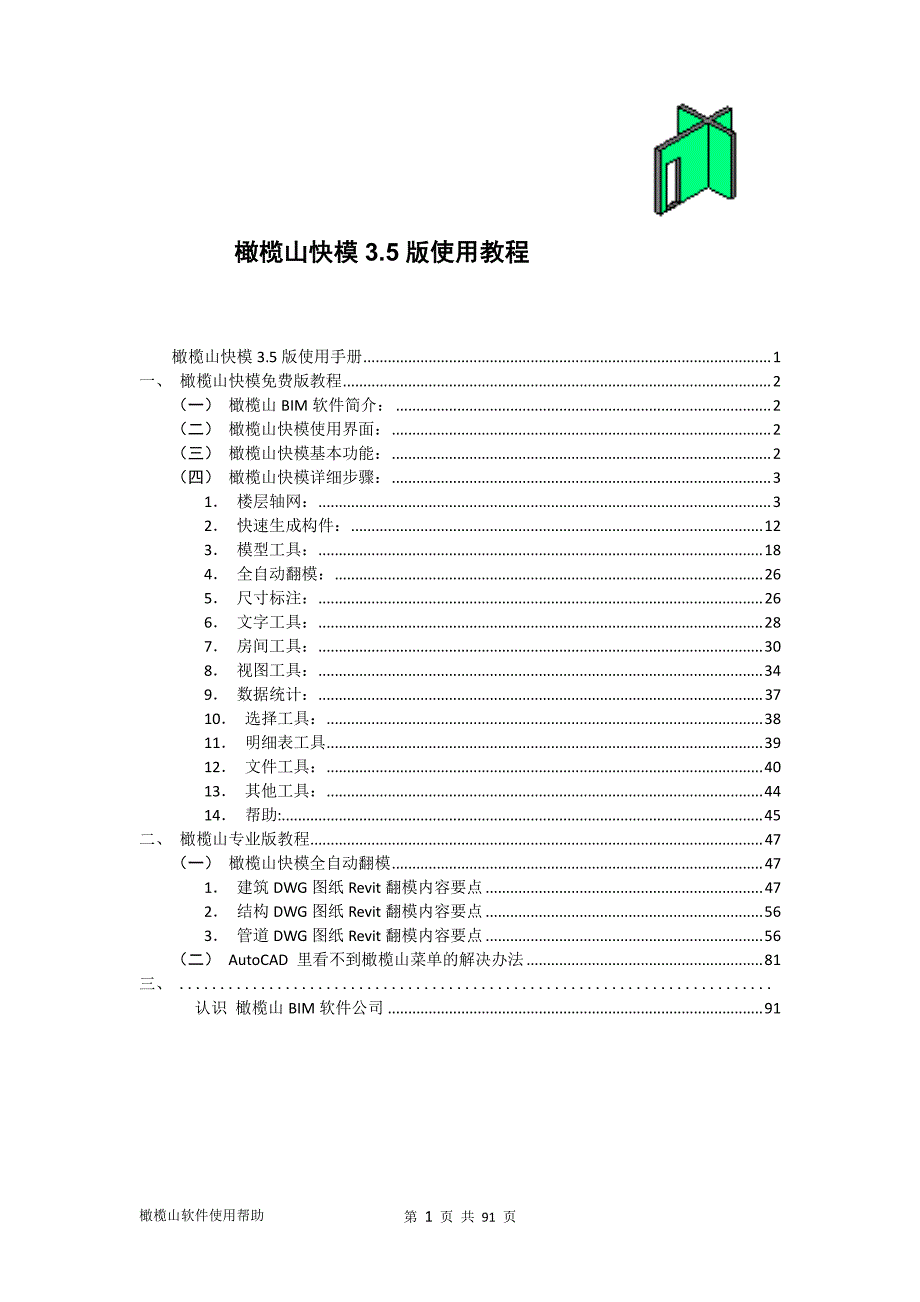

橄榄山软件使用帮助 第 1 页 共 91 页 橄榄山快模橄榄山快模 3.5 版使用版使用教程教程 橄榄山快模 3.5 版使用手册 .................................................................................................... 1 一、 橄榄山快模免费版教程 ......................................................................................................... 2 （一） 橄榄山 BIM 软件简介： ............................................................................................ 2 （二） 橄榄山快模使用界面： ............................................................................................. 2 （三） 橄榄山快模基本功能： ............................................................................................. 2 （四） 橄榄山快模详细步骤： ............................................................................................. 3 1． 楼层轴网： ............................................................................................................... 3 2． 快速生成构件： ..................................................................................................... 12 3． 模型工具： ............................................................................................................. 18 4． 全自动翻模： ......................................................................................................... 26 5． 尺寸标注： ............................................................................................................. 26 6． 文字工具： ............................................................................................................. 28 7． 房间工具： ............................................................................................................. 30 8． 视图工具： ............................................................................................................. 34 9． 数据统计： ............................................................................................................. 37 10． 选择工具： ........................................................................................................... 38 11． 明细表工具 ........................................................................................................... 39 12． 文件工具： ........................................................................................................... 40 13． 其他工具： ........................................................................................................... 44 14． 帮助:...................................................................................................................... 45 二、 橄榄山专业版教程 ............................................................................................................... 47 （一） 橄榄山快模全自动翻模 ........................................................................................... 47 1． 建筑 DWG 图纸 Revit 翻模内容要点 .................................................................... 47 2． 结构 DWG 图纸 Revit 翻模内容要点 .................................................................... 56 3． 管道 DWG 图纸 Revit 翻模内容要点 .................................................................... 56 （二） AutoCAD 里看不到橄榄山菜单的解决办法 .......................................................... 81 三、 ......................................................................... 认识 橄榄山 BIM 软件公司 ............................................................................................ 91 橄榄山软件使用帮助 第 2 页 共 91 页 一、一、橄榄山快模免费版基本橄榄山快模免费版基本教程教程 （（一一））、、橄榄山橄榄山 BIM 软件简介：软件简介： 公司官方网站： 企业目标：橄榄山 BIM 软件，致力于为建筑设计者提供高效 BIM 软件。
术业专攻：专注于 BIM 国际主流平台 Revit 上研发橄榄山快模 RevitKM 软件，同时接受大型 BIM 团队和大型综合设计企业，领导级别的建造施工企业的定制开发项目的研发 目标客户：服务的目标客户是 BIM 时代的建筑设计师，结构设计师，BIM 咨询工程师以及施 工 BIM 建模人员 拳头产品：研发了五十多个 Revit 增强命令，用于快速准确的建立建筑，结构，设备的三维 模型同时开发出工具命令，增强对三维模型的精细操控能力，加强 Revit 的操作便捷和使 用感受 操作特色：橄榄山快模 RevitKM 兼容原国内二维时代主流建筑软件的操作习惯，容易被有经 验的设计者理解和掌握使用该软件，可以大幅度的提供工作效率 二维到三维： 橄榄山现在最特色的功能是提供二维向三维的桥梁软件， 顺畅引领建筑行业企 业和工程师顺畅高效进入 BIM 时代 （二）、（二）、橄榄山快模使用界面：橄榄山快模使用界面： （三）（三） 、、橄榄山快模基本功能：橄榄山快模基本功能： 快速楼层轴网工具 快速生成构件 模型批量修改工具 全自动翻模 尺寸标注 文字工具 房间工具 橄榄山软件使用帮助 第 3 页 共 91 页 视图工具 数据统计 选择工具 明细表工具 文件工具 其他工具 帮助 （四）、（四）、橄榄山快模详细步骤：橄榄山快模详细步骤： i. 楼层轴网：楼层轴网： 在设计中帮助快速创建楼层轴网，包含生成楼层，创建矩形或弧形轴网，以及对轴线进行各 种修改。
楼层工具楼层工具 针对 Revit 只能在立面图中创建楼层标高，橄榄山可以在任意视图内批量创建楼层支持支 持自定义添加前缀和后缀， 并可批量修改楼层名称 可以对模型中已有的楼层进行快速修改 名称以及修改楼层的高度 楼层高度新定义为本楼层到上一楼层的高度 可以快速批量创建 楼层， 给定起始楼层序号， 后续楼层序号自动命名 可以对未添加到模型的临时楼层进行增、 删、改三个操作 使用方法： 1. 点击“楼层工具” ，弹出楼层管理器对话框： 橄榄山软件使用帮助 第 4 页 共 91 页 2. 定义标准层：选择一个楼层，点击在当前层下加层或者是当前层上加层，设置起始层的 序号点击小三角向上或向下加减楼层，支持手动输入数字，上限为 100 3. 在前缀或后缀中输入需要添加的数字、字母或文字 4. 层高：定义楼层高度，手动输入数字，单位为毫米 5. 重命名选中楼层：在楼层显示框中选中一个或者是多个楼层（支持 Shift 键和 Ctrl 键选 择），可以重新定义前后缀及楼层序号 6. 删除选中楼层： 删除选中的一个或者是多个楼层， 如果是在视图中已创建的楼层将不能 删除，请手动在立面视图中删除。
7. 在 Revit 绘图区右键结束本命令，然后“取消”，或按键盘上的 ESC 按键，或点击对话 框上的退出按钮结束本命令 效果如下图: 橄榄山软件使用帮助 第 5 页 共 91 页 其他注意事项： 该命令可以在任意视图创建楼层，包括在图纸及明细表中 生成视图的基线为最新存在的视图 在 MEP 样板中生成的视图会自动选择试图样板，这样无法选择规程，请将视图样板修 改为“无”之后即可修改规程 矩形轴网矩形轴网 创建好楼层之后是创建轴网，该命令可以快速创建矩形轴网，直接添加轴线间距生成轴网 轴网自动标注，轴网自动编号，自定义轴号编号原则（加前缀和后缀），自定义标注样式， 可选择跳过哪些字母等 使用方法： 1. 点击工具栏的“矩形” ，弹出矩形轴网对话框： 橄榄山软件使用帮助 第 6 页 共 91 页 2. 选择间距方向：上开、下开、左进、右进由四种不同的颜色控制不同。
