multisim的基本界面

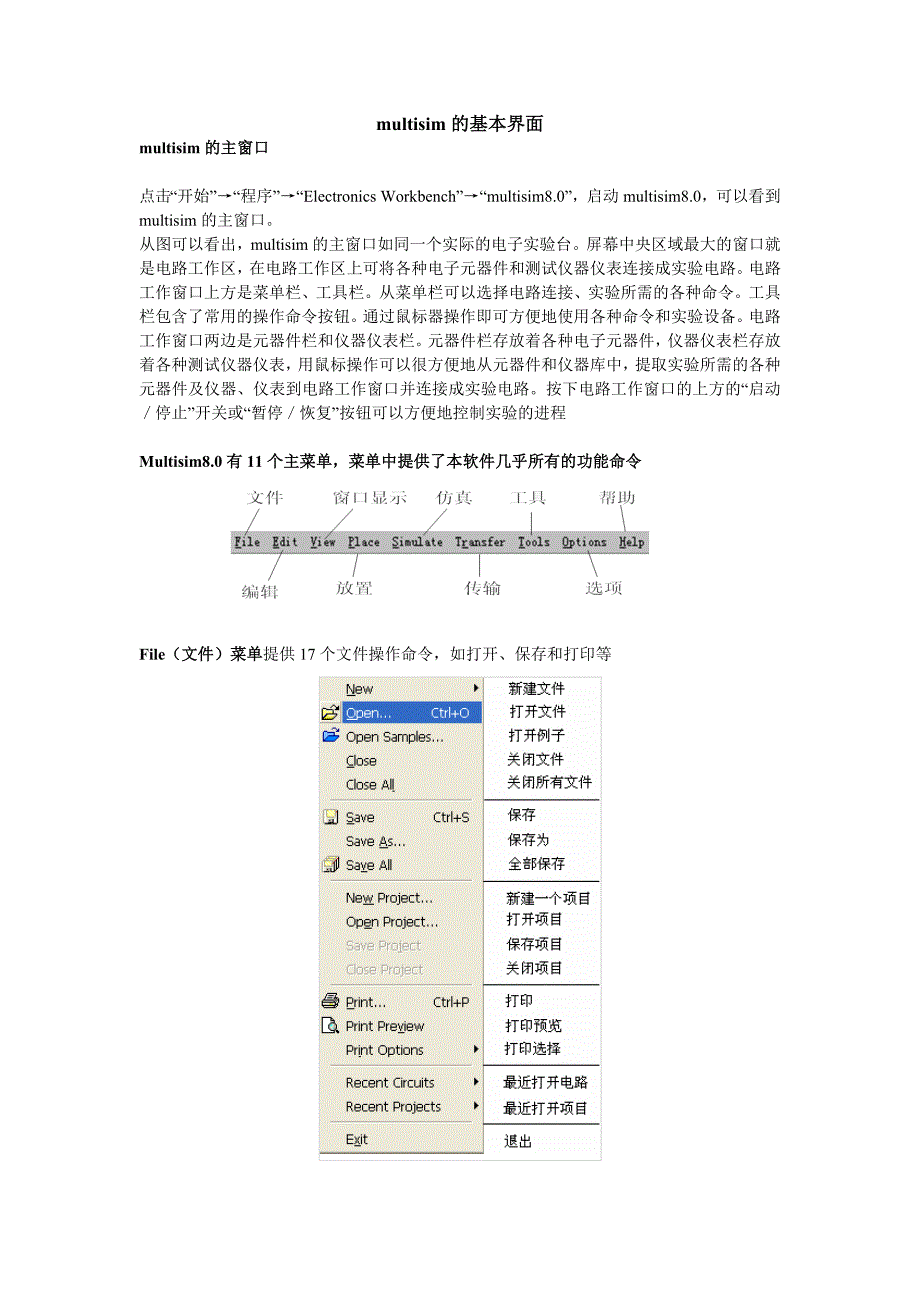

multisim的基本界面multisim的主窗口点击“开始”→“程序”→“Electronics Workbench”→“multisim8.0”，启动multisim8.0，可以看到multisim的主窗口从图可以看出，multisim的主窗口如同一个实际的电子实验台屏幕中央区域最大的窗口就是电路工作区，在电路工作区上可将各种电子元器件和测试仪器仪表连接成实验电路电路工作窗口上方是菜单栏、工具栏从菜单栏可以选择电路连接、实验所需的各种命令工具栏包含了常用的操作命令按钮通过鼠标器操作即可方便地使用各种命令和实验设备电路工作窗口两边是元器件栏和仪器仪表栏元器件栏存放着各种电子元器件，仪器仪表栏存放着各种测试仪器仪表，用鼠标操作可以很方便地从元器件和仪器库中，提取实验所需的各种元器件及仪器、仪表到电路工作窗口并连接成实验电路按下电路工作窗口的上方的“启动／停止”开关或“暂停／恢复”按钮可以方便地控制实验的进程Multisim8.0有11个主菜单，菜单中提供了本软件几乎所有的功能命令File（文件）菜单提供17个文件操作命令，如打开、保存和打印等Edit（编辑）菜单在电路绘制过程中，提供对电路和元件进行剪切、粘贴、旋转等操作命令，共13个命令View（窗口显示）菜单提供15个用于控制仿真界面上显示的内容的操作命令Place（放置）菜单提供在电路工作窗口内放置元件、连接点、总线和文字等10个命令Simulate（仿真）菜单提供11个电路仿真设置与操作命令Transfer（文件输出）菜单提供7个传输命令Tools（工具）菜单提供8个元件编辑或管理命令Option（选项）菜单提供5个电路界面和电路某些功能的设定命令报告菜单（Reports） 窗口菜单（Window）Help（帮助）菜单为用户提供技术帮助和使用指导， multisim工具栏multisim的元器件库用鼠标左键单击元器件库栏的某一个图标即可打开该元件库。

元器件库中的各个图标所表示的元器件含义如下面所示关于这些元器件的功能和使用方法将在后面介绍读者还可使用帮助功能查阅有关的内容1. 电源/信号源库2. 基本器件库 基本器件库中的虚拟元器件的参数是可以任意设置的，非虚拟元器件的参数是固定的，但是可以选择的 3. 二极管库二极管库中的虚拟器件的参数是可以任意设置的，非虚拟元器件的参数是固定的，但是是可以选择的4. 晶体管库5. 模拟集成电路库6. 混合集成电路库7. TTL数字集成电路库8. CMOS数字集成电路库9. 数字器件库10. 指示器件库11. 控制器件库12. 其他器件库13. 射频元器件库14. 机电类器件库multisim仪器仪表库Multisim电路仿真分析 DC Operating Point（直流工作点）：分析显示电路的静态工作点数值AC Frequency（交流频率分析）：分析电路的频率特性Transient（瞬态）：瞬态分析又叫时域分析Fourier（傅立叶分析）：分析时域信号的直流分量、基波分量和谐波分量Noise（噪声分析）：分析电路中的电阻或三极管的噪声对电路的影响Distortion（失真分析）：分析电路中的谐波失真和内部调制失真。

Parameter Sweep（参数扫描）：分析某元件的参数变化对电路的影响Temperature Sweep（温度扫描）：分析不同温度条件下的电路特性Pole Zero（极零点）：分析电路中极点、零点数目及数值Transfer Function（传递函数）：分析源和输出变量之间的直流小信号传递函数Sensitivity（灵敏度）：分析节点电压或支路电流对电路元件参数的灵敏度Worst Case（最坏情况分析）：分析电路特性变化的最坏可能性Monte Carlo（蒙特卡罗）：分析电路中元件参数在误差范围内变化时对电路特性的影响Trace Width (线宽分析)Batched Analyses(批处理分析):可以将不同的分析功能放在一起依序执行User Defined Analyses） (用户自定义分析):可以使用户扩充仿真分析功能射频分析（RF Analysis）。
