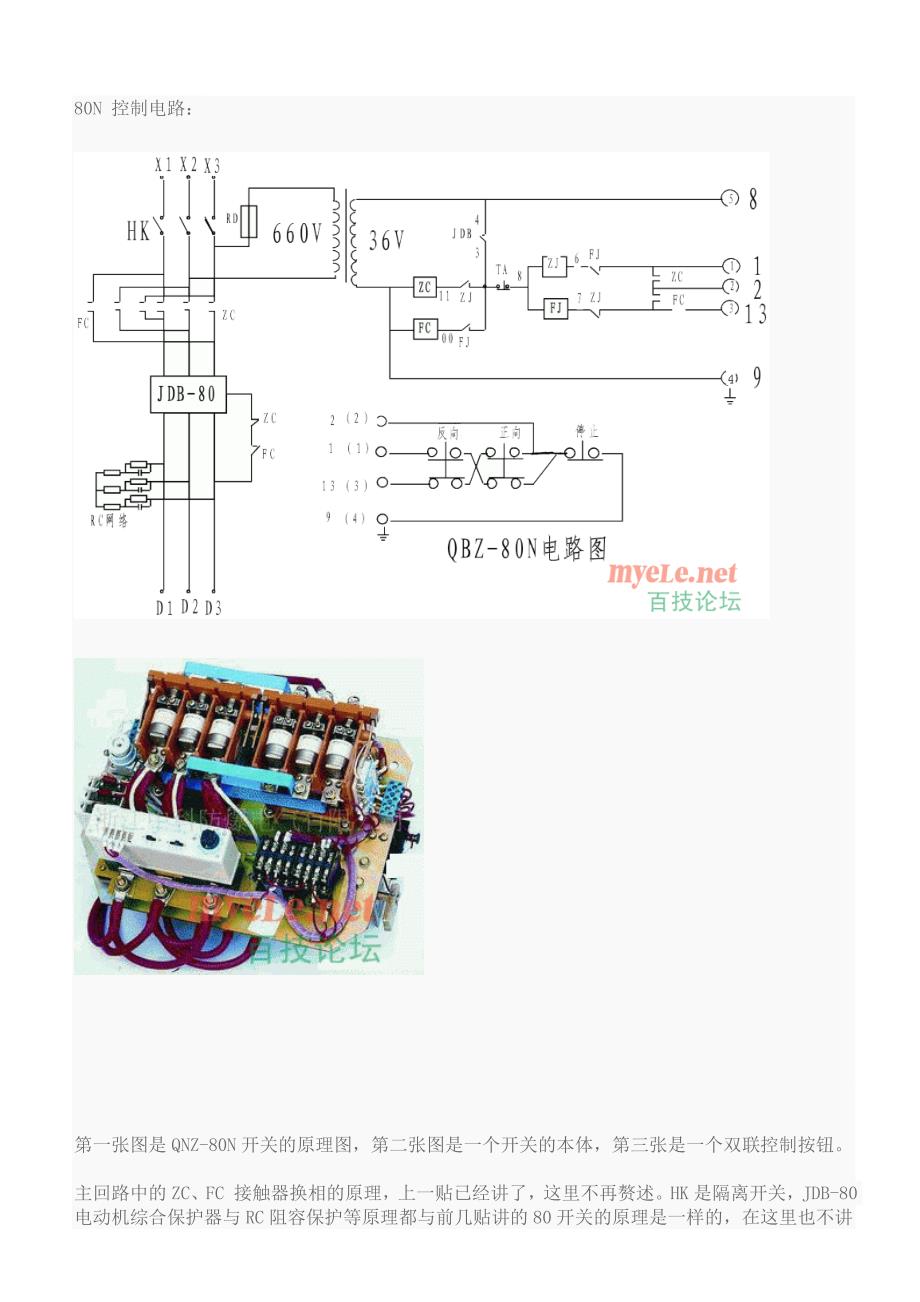

80N 控制电路：第一张图是 QNZ-80N 开关的原理图，第二张图是一个开关的本体，第三张是一个双联控制按钮主回路中的 ZC、FC 接触器换相的原理，上一贴已经讲了，这里不再赘述HK 是隔离开关，JDB-80 电动机综合保护器与 RC 阻容保护等原理都与前几贴讲的 80 开关的原理是一样的，在这里也不讲了说说控制电路：第一张图中，上半部分，是 80N 开关内部的原理，右下角是远控双联按钮的内部原理图由于 80N开关本身不带控制控制按钮，所以使用的时候，必须接远控按钮接线方法如图中的线号所标示的一样，开关的 1#与按钮的 1# 、2#与 2#、3#与 3#、4#与 4#分别连接若要电机正向旋转，按正向启 动按钮，36V 电源 ——JDB 综保的 4#——3#——开关本地停止按钮 TA——8#——ZJ 中间继电 器线圈 ——FJ 中间继电器常闭触点 ——开关 1#线 ——远控按钮 1#线——反向按钮常 闭点 ——启动 按钮常开点（现在已经按下 闭合） ——远控停止按钮 ——远控按钮 4#——开关本身 4#——36V 电源另一端，形成回路中间继电器 ZJ 吸合中间继电器 ZJ 吸合以后，接通正 转接触器 ZC 的线圈回路，ZC 吸合，其回路为：36V 电源 ——JDB 综保的 4#——3#——ZJ 中间继电器常开点（现在已经闭合） ——ZC 线圈 ——36V 电源另一端。
ZC 接触器吸合之后，接通主回路，电机正转同时 ZC 接触器的辅助常开点也闭合了，短接了1#线与 2#线，开关自保其自保回路为：36V 电源 ——JDB 综保的 4#——3#——开关本地停止按钮 TA——8#——ZJ 中间继电 器线圈 ——FJ 中间继电器常闭触点 ——ZC 接触器常开点 ——开关自身2#线 ——远控按钮 2#线 ——远控停止按钮 ——远控按钮 4#——开关本身 4#——36V 电源另一端，形成回路中间继电器 ZJ 维持吸合当需要停止时，按下 远控停止按钮或开关自身的停止按钮，都可切断控制回路反转的控制回路，与正转相似，大家可以自己试着分析一下80N 开关还有一个区别于其他开关的电路，就是互锁电路在正转控制回路中串接的 FJ 中间继电器的常闭点，以及反转控制回路中串接的 ZJ 中间继电 器常闭点，就是互锁电路，他们的作用是防止正转和反转的两个接触器同时吸合正转是，ZJ 吸合，串接在反转控制回路中的 ZJ 常闭点打开，切断了反转控制回路，是 FJ 不能吸合当反转时，FJ 吸合，串接在正转控制回路中的 FJ 触点打开，切断了正转控制回路，ZJ 不能吸合为什么要防止正转和反 转两个接触器同时吸合哪。
因为他们俩同时吸合，会造成短路我们看下图，当正转和反转接触器同时吸合时，也就是下面的六个触点全通了，电源 X1 通过触点 1——触点 6——电源 X3 电源 X1 与 X3 没有经过任何负载，直接相通，短路了 检修 80N 开关检修、检修，主要是“检” 如果检查处理发生故障的原因、找出了损坏的元件，我相信 90%的人都知道应该如何修理了检修难就难在如何 查找故障点、故障原因其实 80N 开关并不是太复 杂，当你学会了它的原理之后，再 查起故障来，就比较容易了现在我教给你，当开关出了故障之后，如何进行故障分析，如何所需故障检测范围，只有学会了如何分析故障，才能自由应对各种故障现象先说说什么是分析，举例：你的一只圆珠笔不见了，怎么办？找！到哪里去找？我们不能漫无目的的去找，首先要分析，缩小范围回想一下你最后一次使用圆珠笔是在什么地方，家里？单位？学校？ 想起来了，最后一次使用是在家里，用完之后就放在书房的书桌上了当丢了东西之后，大部分人都会这样想一下，其实这就是分析这一分析就把范围缩小到了家里接着分析，放在书房的书桌上，是掉到地上了，还是家人拿去用了？首先假设掉到书桌下面了，因为书桌范围较小，可以先进行查找。
没有找到，那么是让家人拿去用了？家里有父母、弟弟父母平时是不进你的书房的，再说他们一般也用不到笔，所以他们拿走的可能性较小，哪就去问问弟弟吧！结果是他拿去用了这就是一步步的分析，一点点的把范围缩小其实查找设备故障，就像我们找东西一样，首先要懂得工作原理，然后逐步分析，缩小故障范围，最后检查可能出故障的元件我们试着来分析一个 80N 开关不吸合的故障80N 开关不吸合，包括其它各种型号的开关不吸合，只有两种可能，1、有回路不通（元件损坏也算回路不通），2、电源没有送电电源没送电比较好检查，我们重点分析回路不通一台 80N 开关，按正转启动按钮，不吸合，按反转启动按钮，开关也不吸合分析一下，由于正反转都不吸合，所以，故障可能出现在公共回路，什么是公共回路？下图中的红线部分就是公共回路，两红线之间的元件，如控制变压器、熔断器、停止按钮等就是公共元件为什么说红色部分是公共回路哪？看正反转中间继电器的回路正转中间继电器回路：36V 电源 ——JDB 综保的 4#——综 保 3#——开关本地停止按钮 TA——8#——ZJ 中间继电器线圈 ——FJ 中间继电器常闭触点 ——开关 1#线 ——远控按钮 1#线 ——反向按钮常闭点——正向启动按 钮常开点 ——远控停止按钮 ——远控按钮 4#——开关本身 4#——36V 电源另一端，形成回路。
反转中间继电器回路：36V 电源 ——JDB 综保的 4#——综 保 3#——开关本地停止按钮 TA——8#——FJ 中 间继电器线圈 ——ZJ 中间继电器常闭触点 ——开关 3#线 ——远控按钮 3#线 ——正向按钮常闭点——反向启动按 钮常开点 ——远控停止按钮 ——远控按钮 4#——开关本身 4#——36V 电源另一端，形成回路看看两个回路中的红色字部分，是不是一样由于两个回路都要经过这些元件和线路，所以这些元件和线路就是公共回路由于按启动按钮是中间继电器先吸合，中间继电器吸合之后，接触器才能吸合现在按正反转启动按钮，中间继电器都不吸合，所以暂不考虑接触器回路这样，又把故障缩范围缩小了一部分现在我们就可以检查上述两个回路的公共元件，先用万用表检查熔断器、变压器、停止按钮等是不是完好如果都完好，把电动机综保的 3、4 号线短接起来，然后通电试验如果还不吸合，你可以将万用表的一只表笔接触在控制变压器的 4 号端，令一只表笔按照回路一点点的走下去，如先测量控制变压器 4 号与电动机综保 4 号，如果通，再测量控制变压器4 号与停止按 钮 上的 3 号（这 是电动机综保的 3、4 号已短接）如果 还通，在测量控制变压器 4 号与停止按钮 8 号。
这样一步一步的测量下去，什么时候不通了，就检查新增加的被测量元件或导线直至故障排除。
