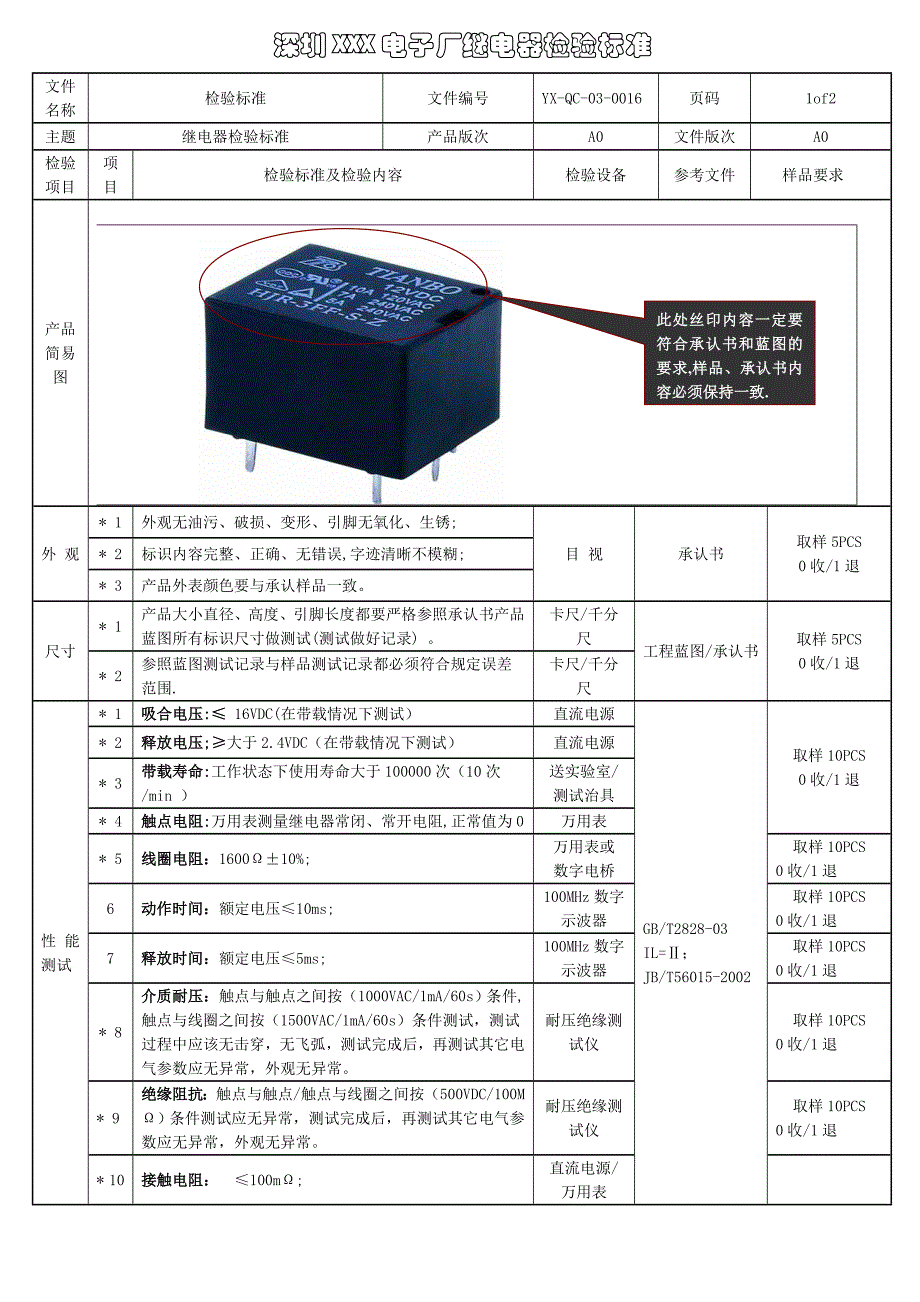

深圳 XXX 电子厂继电器检验标准文件名称检验标准文件编号YX-QC-03-0016页码1of2主题继电器检验标准产品版次A0文件版次A0检验项目项目检验标准及检验内容检验设备参考文件样品要求产品简易图* 1外观无油污、破损、变形、引脚无氧化、生锈;* 2标识内容完整、正确、无错误,字迹清晰不模糊;外 观* 3产品外表颜色要与承认样品一致目 视承认书取样 5PCS0 收/1 退* 1产品大小直径、高度、引脚长度都要严格参照承认书产品蓝图所有标识尺寸做测试(测试做好记录) 卡尺/千分尺尺寸* 2参照蓝图测试记录与样品测试记录都必须符合规定误差范围.卡尺/千分尺工程蓝图/承认书取样 5PCS0 收/1 退* 1吸合电压吸合电压:≤:≤ 16VDC(在带载情况下测试）直流电源* 2释放电压释放电压;≥;≥大于 2.4VDC（在带载情况下测试）直流电源* 3带载寿命带载寿命: :工作状态下使用寿命大于 100000 次（10 次/min ）送实验室/测试治具* 4触点电阻触点电阻: :万用表测量继电器常闭、常开电阻,正常值为 0万用表取样 10PCS0 收/1 退* 5线圈电阻：线圈电阻：1600Ω±10%;万用表或数字电桥取样 10PCS0 收/1 退6动作时间：动作时间：额定电压≤10ms;100MHz 数字示波器取样 10PCS0 收/1 退7释放时间：释放时间：额定电压≤5ms;100MHz 数字示波器取样 10PCS0 收/1 退* 8介质耐压：介质耐压：触点与触点之间按（1000VAC/1mA/60s）条件,触点与线圈之间按（1500VAC/1mA/60s）条件测试，测试过程中应该无击穿，无飞弧，测试完成后，再测试其它电气参数应无异常，外观无异常。
耐压绝缘测试仪取样 10PCS0 收/1 退* 9绝缘阻抗：绝缘阻抗：触点与触点/触点与线圈之间按（500VDC/100MΩ）条件测试应无异常，测试完成后，再测试其它电气参数应无异常，外观无异常耐压绝缘测试仪取样 10PCS0 收/1 退性能测试* 10接触电阻：接触电阻： ≤100mΩ;直流电源/万用表GB/T2828-03 IL=Ⅱ；JB/T56015-2002此处丝印内容一定要此处丝印内容一定要符合承认书和蓝图的符合承认书和蓝图的要求要求,样品、承认书内样品、承认书内容必须保持一致容必须保持一致. 文件名称检验标准文件编号YX-QC-03-0016页码2of2主题继电器检验标准产品版次A0文件版次A0检验项目项目检验标准及检验内容检验设备参考文件样品要求高温储存样品在 60℃环境中放置 48H 后，置于常温下放置 2H 后，测试其电气性能参数应无异常，外观应无异常恒温恒湿箱取样 5PCS0 收/1 退低温 储存样品在-25℃环境中放置 48H 后，置于常温下放置 2H 后，测试其电气性能参数应无异常，外观应无异常恒温恒湿箱取样 5PCS0 收/1 退湿度试验样品在 40℃/85%RH 环境中放置 48H 后，取出在置于常温下放置 2H 后，测试其电气性能参数应无异常，外观应无异常。
恒温恒湿箱取样 5PCS0 收/1 退温度循环试验样品在 60℃(30min),25℃(15min),-25℃(30min),25℃(15min)条件下测试循环 10 次后，在常温下放置 2H，测试其电气性能参数应无异常，外观无异常冷热温度冲击机或恒温恒湿箱取样 5PCS0 收/1 退带载高温试验样品在 60℃环境中施加额定电压（满载）条件下 8H，在常温下放置 2 小时后，测试其电气性能应无异常，外观应无异常恒温恒湿箱取样 5PCS0 收/1 退振动试验样品在 10Hz～55Hz/2H/3 个方向条件下做振动试验，试验后测试其电气参数应无异常，外观应无异常 振动台取样 5PCS0 收/1 退* 可焊性将样品引脚在 235℃锡炉中浸 2～3 秒，上锡面积应大于90%小锡炉可靠性* 耐焊性样品在 350℃～370℃手工焊 5 秒/波峰焊 3 秒条件下测试其耐焊性，测试完成后，其电气性能参数应无变化，外观应无异常恒温铬铁GB/T15510-1995;GB 5080.1; 承认书取样 5PCS0 收/1 退* 绕线工艺绕线直径必须与规格书描述一致，绕线必须平整，应无交叉打结等不良现象，绕线圈数及线径必须与规格书一致（绕线 Φ0.04mm 漆包线）。
剪钳/目视/卡尺承认书取样 2PCS0 收/1 退内部工艺* 其它内部工艺1.弹片与触点之间接触应无不良，弹片的弹性应该符合资料要求，金属片应无氧化，各金属片之间的铆接应无不良，材质/形状应符合规格要求剪钳/目视/卡尺承认书取样 2PCS0 收/1 退组装* 试配将对应继电器与 PCB 组装,无组装困难或组装不到位及与附近元件匹配不良等，在整机上测试其功能应无异常PCB 配套件评估报告取样 2PCS资料* 承认书1.样品承认书中，必须提供样品内部工艺图及内部工艺详细描述（如绕线工艺图，引脚功能图等）；2.必须提供外观尺寸结构图，图纸必须与我司工程蓝图一致，图中应注明相应位置的相应尺寸及引脚脚位说明；3.电气性能参数项目必须详细具体，可靠性及机械性能项目、内容必须详细具体；4.规格谁中必须附一份材料清单目测评估报告N/A备注：以上测试项目中带“*”为必测项拟定审核批准签名日期生效日期：注：公司只用到一款继电器 。
