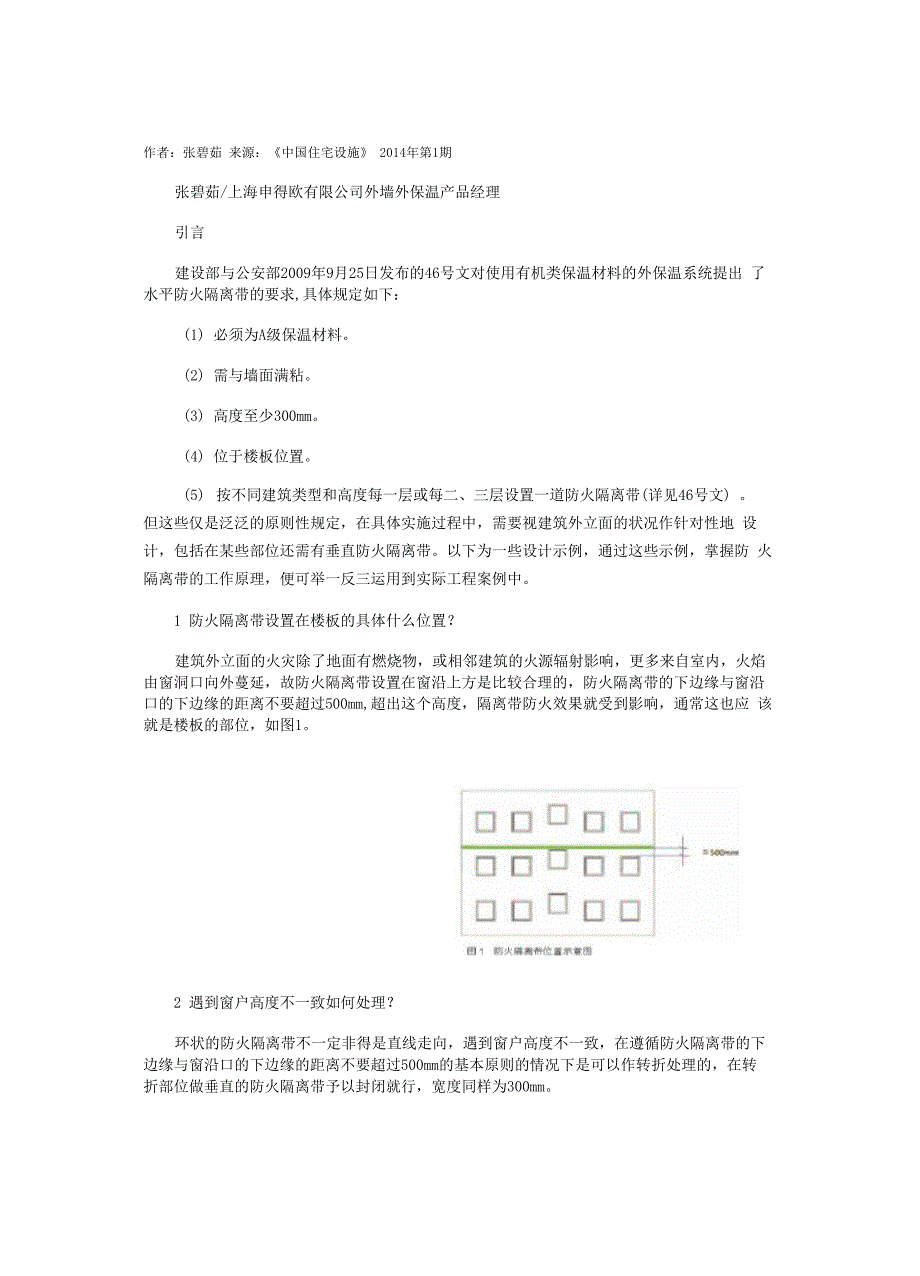

作者：张碧茹 来源：《中国住宅设施》 2014年第1期张碧茹/上海申得欧有限公司外墙外保温产品经理引言建设部与公安部2009年9月25日发布的46号文对使用有机类保温材料的外保温系统提出 了水平防火隔离带的要求,具体规定如下：(1) 必须为A级保温材料2) 需与墙面满粘3) 高度至少300mm4) 位于楼板位置5) 按不同建筑类型和高度每一层或每二、三层设置一道防火隔离带(详见46号文) 但这些仅是泛泛的原则性规定，在具体实施过程中，需要视建筑外立面的状况作针对性地 设计，包括在某些部位还需有垂直防火隔离带以下为一些设计示例，通过这些示例，掌握防 火隔离带的工作原理，便可举一反三运用到实际工程案例中1 防火隔离带设置在楼板的具体什么位置？建筑外立面的火灾除了地面有燃烧物，或相邻建筑的火源辐射影响，更多来自室内，火焰 由窗洞口向外蔓延，故防火隔离带设置在窗沿上方是比较合理的，防火隔离带的下边缘与窗沿 口的下边缘的距离不要超过500mm,超出这个高度，隔离带防火效果就受到影响，通常这也应 该就是楼板的部位，如图12 遇到窗户高度不一致如何处理？环状的防火隔离带不一定非得是直线走向，遇到窗户高度不一致，在遵循防火隔离带的下 边缘与窗沿口的下边缘的距离不要超过500mm的基本原则的情况下是可以作转折处理的，在转 折部位做垂直的防火隔离带予以封闭就行，宽度同样为300mm。
不过垂直方向的咼差一般不要超过lm，这样需要事先作好设计，在贴板前于墙面上先弹好 标记线□二3 遇到跨层外挂玻璃的楼梯间如何处理m cn m ma3 rnmm mm m■min对于这种跨层均为连续式的玻璃采光设计的楼梯间，其开口四周需要用防火隔离带进行封 闭，两侧的水平防火隔离带则只要与它相接就可如果每层楼梯间是独立的采光设计，而不是这种连续跨层的设计，则不需要做垂直的防火隔离；楼梯间的墙如为防火墙，也不需要设置垂直的防火隔离带4 遇到墙身外挑线条或楼板时如何处理有些建筑的外立面有外挑线条设计，例如GRC线条，或不做保温的外挑楼板，因为这些构件本身是起到挡火作用的，所以水平防火隔离带在此可以断开，不必形成环状封闭不过条件是这些外挑构件的高度至少应有200mm，并且是不燃的构件同理，水平防火隔离带在遇到外挑的阳台底板时也可以断开，直接与阳台底板的侧面相接 即可5 同一栋建筑有不同的高度时如何处理不同高度时，防火隔离带应贯通，更高部分的建筑则另外继续往上按每层或每两层的原则设置环绕封闭的防火隔离带如两侧楼体的窗户高度不一致，则通过不超过1m高差的垂直防火隔离带来进行调整6 没有窗户的山墙也需要做水平防火隔离带吗？没有窗户的山墙，在以下情况下是可以不做水平防火隔离带的：（1） 离开阳角不超过1m宽度处有一条垂直方向的防火隔离带时。
2） 山墙的第二层需设置一条水平防火隔离带，以防建筑勒脚处可能存在的火灾隐患（墙 根火）7 水平防火隔离带需要在内缩的屋顶部位环绕封闭吗？如果楼顶部分有内缩的设计，且内缩量超过0.5m时，外保温系统已被完全隔开，底层的火 将不会影响到内缩的屋顶层，这种情况下楼层交接处的那道水平防火隔离带不必做环绕封闭， 但两侧需外延0. 5m屋顶以上部分的楼体则继续按每层或每两层的原则再行设置水平环绕防火隔离带8 防火墙、防火门、室外消防梯所对应的墙面均需设置防火隔离带防火墙与室外消防梯所对应的外墙面，需设置伸展至两侧各lm宽度的防火隔离带9相邻建筑间距如不足3m，一侧建筑所对应的墙面需全部使用不燃的外保温材料10 在系统伸缩缝部位的处理防火隔离带需环绕封闭设置，在遇到系统竖向伸缩缝时，为弥补水平方向不得不断开所造 成的影响，需在伸缩缝两侧各设置上下高度均为1m的垂直防火隔离带11 系统伸缩缝正好位于防火墙部位的处理如果系统竖向伸缩缝正好位于防火墙部位，则需在竖向伸缩缝两侧各做两条宽度至少为 10cm的垂直防火隔离带。
