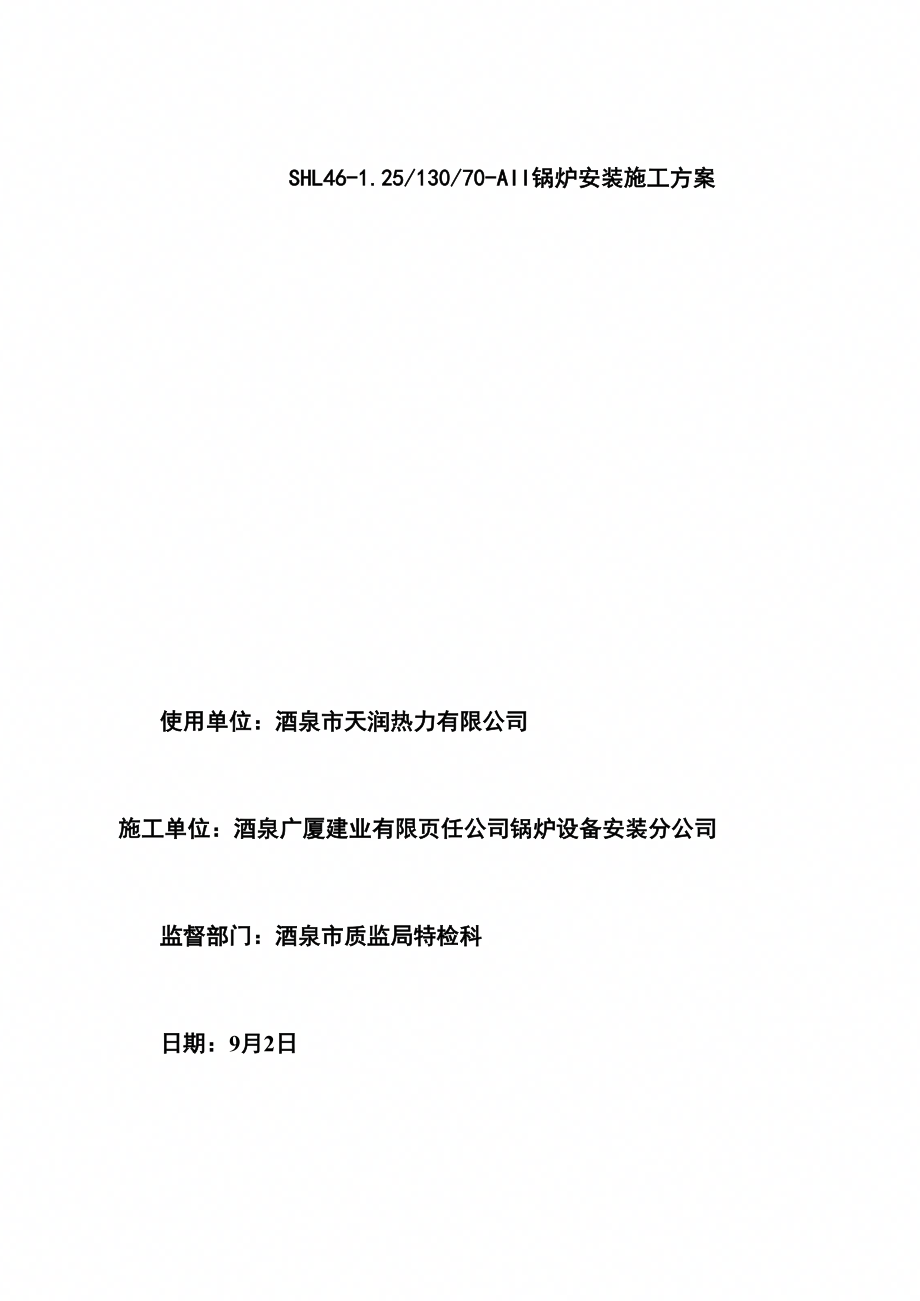

SHL46-1.25/130/70-AII锅炉安装施工方案使用单位：酒泉市天润热力有限公司施工单位：酒泉广厦建业有限页任公司锅炉设备安装分公司监督部门：酒泉市质监局特检科日期：9月2日SHL46-1.25/130/70-AII型热水散装锅炉安装施工方案一、工程概况介绍1、工程概况：SHL46-1.25/130/70-AII型锅炉由天哈尔滨团结锅炉集团生产，制造编SZ6O2、锅炉结构简介：DZL46-1.25/130/70-AII型散装水火管锅炉，锅炉采用上、下横置单锅筒，上锅筒直径1440mm、下锅筒直径1236mm,锅炉的炉膛布置在前部，由两侧下集箱与上锅筒之间布置的051X3.5的水冷壁管，前集箱与上锅筒之间布置的C63.5X3.5的前后拱管组成锅炉的燃烧方式为层状燃烧，燃烧设备采用分层加煤斗和鳞片式链条炉排，炉墙为轻型炉墙锅炉大致可分为：受热面部分；金属结构和炉墙部分；燃烧系统部分3、锅炉主要技术规范：(1) 、锅炉型号:DZL46-1.25/130/70-AII(2) 、制造厂家：哈尔滨团结锅炉集团公司(3) 、额定热功率：46MW(4) 、额定出水压力：l,25MPa(5) 、额定出水温度：130C(6) 额定回水温度:70C(7) 炉排有效面积:59nf(8) 设计热效率：81.37%(9) 锅炉容水量：54rtf(10) 适用燃料：II类烟煤4、主要施工项目：(1) DZL46-1.25/130/70-AI锅炉本体安装及辅机安装(2) DZL46-1.25/130/70-AII锅炉炉拱、炉墙砌筑；(3) 锅炉本体内各工艺管线的安装；5、安装工程地点：酒泉市西郊工业园。
6、开竣工时间：本锅炉安装工程计划：7月26日开工，11月25日竣工，总工期:120天7、材料供应：本工程施工内容所需材料由建设单位供应(包括筑炉材料在内)o8、技术文件：锅炉随机文件、安装工艺文件由建设单位全套提供9、安装施工主要程序：施工准备基础验收炉排组装钢架组装上、下锅筒，集箱一一下降管一一受热面管子安装一一本体附件安装焊接质量检验水压试验炉拱浇筑、炉墙砌筑冷态试运转烘炉煮炉48/J'时满负荷试运行总体验收锅炉炉排调速箱、鼓引风机、烟风道、储煤斗制作安装与锅炉本体安装穿插进行二、安装质量标准散装锅炉安装不但是锅炉制造的继续，也是锅炉制造质量的检查工序安装质量的好坏，直接影响锅炉的安全经济运行，为此必须做到：几何尺寸准确、结构牢固、对接严密、膨胀适宜、内部干净、外形美观，其施工规范和质量标准按如下执行：1、《锅炉安全技术监察规程》TSGG0001-2、《压力管道安全管理与监察规定》3、《工业锅炉安装工程施工及验收规范》GB50273-4、《工业金属管道工程施工及验收规范》GB50235-5、《现场设备、工业管道焊接工程施工及验收规范》GB502366、《锅炉受压元件焊接技术条件》JB/T1613-三、施工组织机构、质保体系1、安装施工人员组成：施工单位负责人：李国勤（工程师、经理）施工现场负责人：张林（工程师、兼施工现场技术负责人）施工质量责任人：薛克银（助工、施工班组负责人）施工安全责任人：郭顺学(助工、施工班组负责人)材料供应责任人：王风英施工焊接人员：李世军、于长江、王合林、于永军、董琳ZX7—315直流孤焊机4台BXi—350交流孤焊机3台(D400切割机2台氧乙快设备2套Y—60手压泵2台30T千斤顶,5T倒链3台/3台五、施工准备1、技术准备：(1) 、组织工程技术人员对建设单位提供的锅炉随机技术文件、工程施工工艺文件进行细致的阅读和熟悉，查对资料是否齐全，是否符合规范规定和要求，掌握图纸和技术文件的各项技术要求，搞清锅炉各部位的关系，了解工程量，以便结合本工程实际状况，选定最佳施工方案。
2) 、与建设单位、设计单位会审锅炉房工艺平面布置是否符合《锅规》要求3) 、在正式开工前组织工程技术人员学习规程、规范和有关技术文件，并由技术负责人向她们进行技术交底，交待施工组织设计的意图，讲解各部位的安装工艺，指明施工中哪些项目属关键项目，其合格标准是什么？如何达到要求的技术标准等等，以使施工人员明确质量要求、明确工艺方法、清楚各自的职责2、查勘现场：明了锅炉安装位置及安装施工的环境条件(水、电、路三通，以及有无障碍物需清除等)，掌握土建工程进展程度,堆放材料、设备、零部件的场地和临时仓库等3、编制施工组织计划：应有概况、施工平面图、横道进度计划图、材料、劳动力、运输、半成品加工、机具仪器计划表，有技术、安全质量、施工措施计划4、锅炉设备清点：开工前，施工单位、建设单位、供货厂家及监理单位代表依据锅炉设备的出厂清单和装箱单对锅炉的零部件进行全面开箱清点检验并做好详细记录，并应签字备案，以备补差换损六、安装施工工艺(-)基础验收、放线1、检查锅炉设备基础强度是否达到设计标号，基础尺寸和位置是否准确，其具体质量要求按《施规》第2.0.1条执行2、根据锅炉设计平面图和锅炉基础，划出锅炉纵向基准中心线;炉排前轴基准线；锅炉标高基准线，以这三条基准线为依据，将锅炉及辅助设备的安装位置，按设计要求的座标线全部划在基础上。
线放好后，还应按照锅炉基础图和锅炉房平面布置图进行仔细校核，锅炉基础划线应符合下列要求：(1) 、纵向和横向中心线应互相垂直；(2) 、相应两柱子定位中心线的间距允许偏差士2mm;(3) 、各组对称四根柱子定位中心的两对角线长度之差不应大于5mmo(4) 、所有螺栓予留孔、予埋铁件等均应符合设计要求，并用油漆把各基准线+1000标记在墙上或柱子上(偏差不得超迫1mm)o3、基础验收放线工作完成后，进行落渣斗及落灰口的砌筑此项工作必须先于钢架结构和炉排安装前完成落渣斗、落灰口的砌筑必须遵循锅炉基础的设计要求，所用材料应符合耐火要求或设计要求，各部位砌筑时应挂卜线施工，以保证几何尺寸准确无误具体操作工艺按筑炉技术要求执行二)炉排安装1、炉排构件的检查及合格标准：散装链条炉排在安装前，必须对各零部件进行详细检查，并将不合格的零部件挑选出来，待处理合格后方可进行安装使用。
