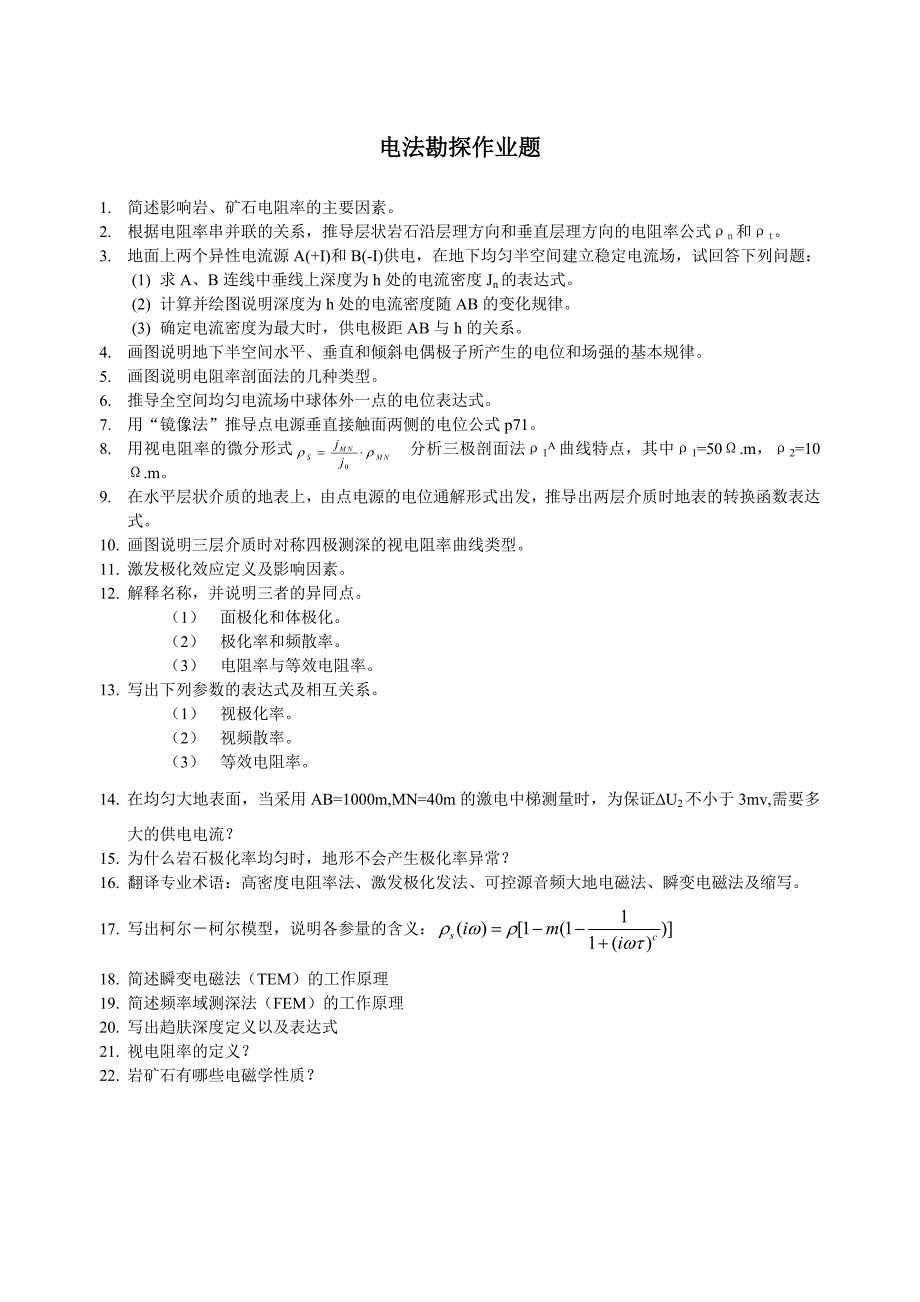

电法勘探作业题1. 简述影响岩、矿石电阻率的主要因素2. 根据电阻率串并联的关系，推导层状岩石沿层理方向和垂直层理方向的电阻率公式ρn和ρt3. 地面上两个异性电流源A(+I)和B(-I)供电，在地下均匀半空间建立稳定电流场，试回答下列问题：(1) 求A、B连线中垂线上深度为h处的电流密度Jn的表达式2) 计算并绘图说明深度为h处的电流密度随AB的变化规律3) 确定电流密度为最大时，供电极距AB与h的关系4. 画图说明地下半空间水平、垂直和倾斜电偶极子所产生的电位和场强的基本规律5. 画图说明电阻率剖面法的几种类型6. 推导全空间均匀电流场中球体外一点的电位表达式7. 用“镜像法”推导点电源垂直接触面两侧的电位公式p718. 用视电阻率的微分形式 分析三极剖面法ρ1A曲线特点，其中ρ1=50Ω.m，ρ2=10Ω.m9. 在水平层状介质的地表上，由点电源的电位通解形式出发，推导出两层介质时地表的转换函数表达式10. 画图说明三层介质时对称四极测深的视电阻率曲线类型11. 激发极化效应定义及影响因素12. 解释名称，并说明三者的异同点1） 面极化和体极化2） 极化率和频散率3） 电阻率与等效电阻率。
13. 写出下列参数的表达式及相互关系1） 视极化率2） 视频散率3） 等效电阻率14. 在均匀大地表面，当采用AB=1000m,MN=40m的激电中梯测量时，为保证∆U2不小于3mv,需要多大的供电电流？15. 为什么岩石极化率均匀时，地形不会产生极化率异常？16. 翻译专业术语：高密度电阻率法、激发极化发法、可控源音频大地电磁法、瞬变电磁法及缩写17. 写出柯尔－柯尔模型，说明各参量的含义：18. 简述瞬变电磁法（TEM）的工作原理19. 简述频率域测深法（FEM）的工作原理20. 写出趋肤深度定义以及表达式21. 视电阻率的定义？22. 岩矿石有哪些电磁学性质？23. 趋肤深度、有效深度及波束的关系：24. 叙述充电法的应用条件和应用范围？定性解释电位或电位梯度曲线时的经验公式？25. 叙述电子导体产生自然电位的原因？26. 画出低阻球体正上方和侧上方地表对称四极电测深曲线，并分析产生的原因27. 画出水平低阻和高阻板状体上的测深曲线28. 画出山谷与山脊地形上的联合剖面、中间梯度产生的地形纯异常曲线29. 画出低阻极化球体上中间梯度装置极化率异常曲线30. 画出低阻极化球体上最佳极距的二极、三极剖面法极化率异常曲线。
31. 画出倾斜低阻极化板状体上最佳极距的联合剖面装置极化率异常曲线32. 画出倾斜低阻极化和高阻极化板状体上对称四极测深法得到的视极化率等值线断面示意图33.写出三层介质的电阻率转换函数一、 简述影响岩、矿石电阻率的主要因素答：影响岩、矿石电阻率的因数: 1.与成分和结构影响岩矿石电阻率 岩矿的电阻率取决于胶结物和颗粒的电阻率，形状及相对含量只有当良导电电矿物彼此连接较好时，它们才对整体岩矿石电阻率有较大影响；反之，若良导电矿物被高阻胶结物隔开，则其对整体岩矿石电阻率的影响较小2.温度，孔隙度影响岩矿石电阻率一般含水量大的岩石电阻率较低，而含水量小或干燥岩石则电阻率较高一般岩石孔隙中能保存一部分水分，孔隙直径越小，吸水性越强，故粘土等物质电阻率较低，而低孔隙的火岩、变质岩电阻率较大3.温度影响岩矿石电阻率在常温下，温度变化对岩石电阻率的影响并不大，但当温度升高时，电阻率降低0°以下负温度时，电阻率随温度降低而升高二、根据电阻率串并联的关系，推导层状岩石沿层理方向和垂直层理方向的电阻率公式ρn和ρt解：当电流平行于层理通过时，由电阻并联得：当电流垂直于层理通过时，由电阻串联得：三、 地面上两个异性电流源A(+I)和B(-I)供电，在地下均匀半空间建立稳定电流场，试回答下列问题：a) 求A、B连线中垂线上深度为h处的电流密度Jn的表达式。
解：根据公式得深度h处M点的电流密度b) 计算并绘图说明深度为h处的电流密度随AB的变化规律解：由，当深度h一定时，电流密度随AB的变化规律为：１） 当AB等于0或∞时，电流密度均为0； ２） 又由时， 所以当 时，h深处的电流密度最大c) 确定电流密度为最大时，供电极距AB与h的关系解：电流密度最大时，AB与h的关系为：四、 画图说明地下半空间水平、垂直和倾斜电偶极子所产生的电位和场强的基本规律倾斜电偶极子：为偶极矩，α为偶极子与水平线夹角，即α≠0°水平电偶极子：α＝0°垂直电偶极子：α＝90°五、 画图说明电阻率剖面法的几种类型能够写出点电源的电位公式，会推导装置系数K）六、 推导全空间均匀电流场中球体外一点的电位表达式P67）解：当有球体存在时球外电位由正常电位和异常电位两部分组成：U=U0+Ua(U0为正常电位，Ua为异常电位)在均匀电流场中有：U0＝－j0ρ1rcosθ (1) 取球坐标系，并将球心作原点，使极轴x 和均匀电流场j0方向一致，取球心电位为0，对于异常电位Uα，由于对称性，球内外电位U与φ无关，应满足如下的拉普拉斯方程：用分离变量解方程令，代入（2）式：由于互不相关，要使等式成立则应有：对（3）有：令将方程写成：其特征方程为 解得 （c取值原则要使平方根能够完全开方）故得（3）式的两线性无关的特解： （5）将c=n(n+1)代入(4)有：上式当n等于任何整数时的勒让德方程为：为的n次勒让德多项式。
由（5），（6）可得： （An Bn为待定系数）根据无穷远条件（第一类边界条件），球内、外一点的电位 要确定系数Bn，需利用球体内外分界面上电位连续和电流密度法向分量连续的边界条件（第三类边界条件）： （7）； 由（7）可得：U内＝U外 由（8）有：以上两式分别对比系数有将B1代入即可得球外一点电位七、 用“镜像法”推导点电源垂直接触面两侧的电位公式解：当求与点电源A位于同一岩石中M点的电位时，将ρ2岩石对地中电流场的作用，用一个与A相对分界面为镜像对称的“虚电源”A1来代替，A1的电流为I1，此时地下相当于电阻率为ρ1的均匀半空间，于是M点的电位： （r和r 1为M点与A和A1点的距离） 而当求无电源存在的ρ2岩石中M2点的电位时，则ρ1岩石对地中电流场的作用也可用一个“虚电源”来代替，此时“虚电源”与“实电源”A重合，将重合后的该点源叫A2，其电源为I2，同理可得M2点的电位 (r 2为M2与A2之间的距离) 根据分界面上电位连续的条件可写出：分界面上有r 1＝r 2＝r，故上式可写成：另外根据分界面上电流密度法向分量连续的条件有：因为分界面上有r 1＝r 2＝r，于是有：故上式可化简成：I－I1= I2 (2)由（1），（2）两式可得：式中 根据电位分布的唯一性定理，如果根据边界条件求出I1和I2，则M1与M2点之电位便为定解，于是可得电位的具体表达式：其中K12为反射系数，作用是决定被分界面反射到ρ1岩石中去的那部分电流大小，（1-K12）则是透射系数，作用是决定着从分界面透射到ρ2岩石中去的电流大小。
八、 用视电阻率的微分形式分析三极剖面法ρＳA曲线特点，其中ρ1=50 Ω.m，ρ2=10Ω.m解：当供电电极（A）和测量电极中点（ Ｏ）均在ρ1岩石上时，x为A至Ｏ的距离，d为A至界面距离当A极在ρ1中而Ｏ点到达边界时：ｄ＝ｘ，视电阻率达到最大值，当A极在ρ1而Ｏ点进入ρ2岩石时：当A极和0点全部进到ρ2岩石时：根据，当装置距离接触面很远时，地中电流的分布几乎与均匀介质情况（只有ρ1岩石）相同此时jMN=j，当装置向右移动逐渐接近接触面时，由于ρ2<ρ1，所以ρ2岩石将表现出向右吸引电流的作用，使MN处的电流密度增大，即jMN>j0，所以于是便逐渐上升装置愈靠近接触面，ρ2岩石吸引电流的作用愈强，也就不增加，当MN→0到达接触面时有最大值（）当MN极由ρ1岩石进入ρ2岩石时，由于电流密度的法线分量连续，即但是ρMN由ρ1跃变到ρ2，所以在接触面处发生跃变，并且跃变前后的数值（）之比等于，因为ρ2<ρ1，故曲线过界面时是向下跃变当装置继续向前移动直到A达到接触面之前，将保持为常数值（）好像地下充满了电阻率等于的均匀介质当A极也进入ρ2岩石时，将随着d的增加而减小，直到A极远离接触面时，便趋于ρ2。
从地下电流的分布状态来说，当A 极ρ2在岩石中靠近分界面时，由于ρ1>ρ2，所以ρ1岩石对A极供入ρ2岩石中的电流表现为排斥作用，因此jMN比正常情况的j0大，所以>ρ2随着装置的右移并远离分界面时ρ1岩石排斥作用减弱，jMN便趋于j0，最后大均匀情况时的ρ2值九、 在水平层状介质的地表上，由点电源的电位通解形式出发，推导出两层介质时地表 的转换函数表达式 解：对于水平层状介质点电源电场的电位的通解为：先确定第一层电位的具体形式，由于当时，电位与半无限介质相即，因此，在第一层介质中电位的表达式为：地面上任意一点的电流密度法向分量等于0：因此B1(m)=A1(m)，上式变为：应用韦伯－莱布尼兹积分：将第一层的电位公式为：当E→∞时，电位应等于0，故B2(m)=0，因此，第二层的电位为：根据在界面上电位连续和电流密度法向分量连续这两组边界条件，可列出：由以上两式可得：解得二层介质中的B1(m)：对于地表的电测深，只需要求出B1(m)就行电阻率的转换函数为再由 可得所以二层介质的转换函数为： 十、 画图说明三层介质时对称四极测深的视电阻率曲线类型Ｈ、Ｋ、Ａ、Ｑ十一、 激发极化定义及影响因素。
答：激发极化效应：岩、矿石在充电和放电过程中产生随时间缓慢变化的附加电场现象，称为激发极化效应激发极化法：以不同岩、矿石激电效应的差异为物质基础，通过观测和研究大地激电效应，来探查地下地质情况的一种电测方法影响、岩矿石极化率的因素是：1) 电子导电矿物的颗粒度影响，颗粒越小，极化率越大；2) 电子导电矿物的形状和排列方向有关，沿矿物颗粒的延伸方向极化率最大；3) 岩矿石的致密程度，矿石密度越大极化率越大十二、解释名词，并说明三者的异同点1.)面极化和体极化答：面极化：激发极化效应都发生在极化体与围岩溶液的界面上体极化：极化单元成体分布于整个极化体中异同点：面极化和体极化都属于激发极化，面极化发生在极化体的表面，体极化发生在极化体中从微观看，所有激发极化都是面极化的；从宏观上实际存在的激发极化都是体极化2)极化率和频散率答：极化率：表征体极化介质的激电性质的参数，数值上可表示为二次电位差∆U2与总场电位差比值的百分数频散率：表示频率域激电效应的强弱的参数，异同点：（极限）。
