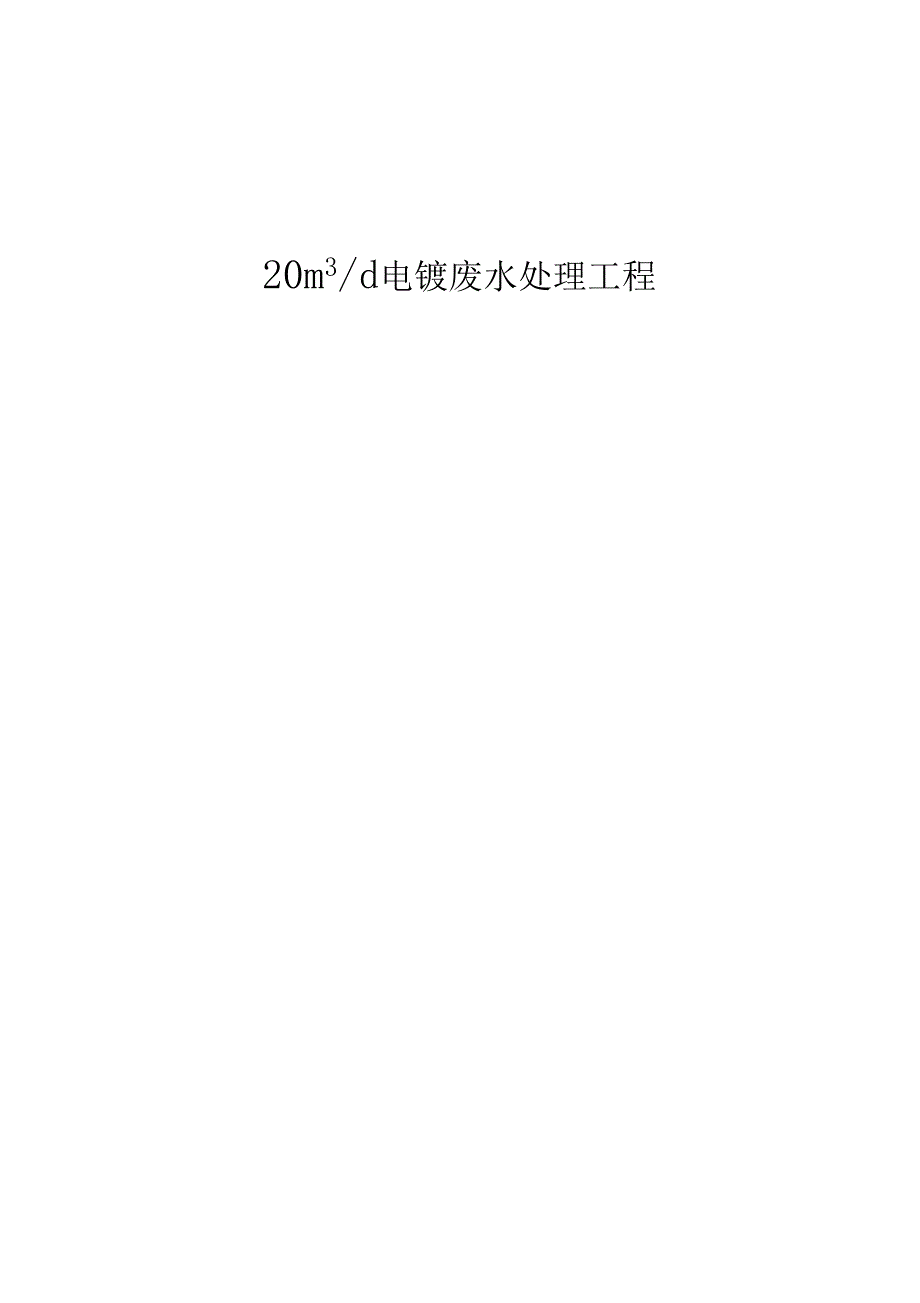

20m3/d电镀废水处理工程设计单位：宜兴市环球水处理设备有限公司地 址：江苏省宜兴市和桥镇【目录】一、工程概况 3二、设计参数 4三、设计规范及原则 4四、工艺流程及简要说明 5五、各设备及处理构筑物技术说明及性能参数 6六、工艺技术特点 13七、系统控制 14八、运行成本分析 15九、设备安装、调试与维护 16十、工程设备供货范围和供货清单 16十一、服务承诺 18一、工程概况本工程的电镀废水主要来源于车间生产线生产时排出的表面处理中前处理工艺、 电镀工艺等后续的水洗工艺，包括酸碱废水、含重金属离子水如果这些污水直接外排，将严重影 响周围生态环境根据业主现实情况，采用了合理、科学的污水处理工艺对该污水进行综合 处理，一次性达到污水综合排放水质标准该工艺突出体现了处理效率高，设备操作简便， 运行费用低等特点我公司根据业主提供的污水水量、水质资料，借鉴相关工程实际运行经验，本着投资省、处理效果好、运行成本低的原则，编制了该设计方案，供业主和有关部门决策参考二、设计参数1 .处理水量处理水量为：20m3/d(设计每小时处理4.0m3/h,每天运行5小时)2 .污水处理设备处理进口水质参数表(参照类似废水水质)内容单位数值CODcrmg/l<150总铜(Cu)mg/l<50总锌(Zn)mg/l<50总锲(Zn)mg/l<50总铭(Cr3+)mg/l司0总磷(P)mg/l司03.污水处理设备处理出口水质参数表监测内容单位数值CODcrmg/l<100SSmg/l30石油类mg/l司0PH值/6.0 〜9.0总铜(Cu)mg/l<0.50总锌(Zn)mg/l巨0总锲(Ni)mg/l40总铭(Cr3+)mg/l司.50总磷(P)mg/l<0.50※注：处理出水水质达到 GB8978 —1996《污水综合排放标准》一级排放标准。
三、设计规范及原则1、设计规范污水处理设备的设计、制造、检验及试验等均应符合国家有关规范和标准的要求，主要GB8978 -1996GB3069 —93JB2932 — 86GBJ14-87GB8978-1996包括以下部分（但不限于）：《污水综合排放标准》《城市区域环境噪声标准》《水处理设备制造技术条件》《室外排水设计规范》《给水排水设计手册》2、设计原则①依据污水水质特点，采用成熟可靠的处理工艺和设备，实用性和先进性兼顾，保证污水达到排放标准②方案设计中尽量减少占地，合理布局，节省投资③方案力求工艺成熟，运行稳定④设计中尽量降低建设费用，减轻企业负担，达到低投入、高收效的目的⑤设计时充分考虑污水处理系统配套的减振、降噪、除臭措施，从而防止对环境的二次污染⑥根据实际情况，控制柜采用可编程序控制器（PLC）控制，可实时监控运转情况，具备各种故障的自动保护，另配套独立的 PLC控制的手动控制⑦污水处理设施能够耐高峰冲击负荷四、工艺流程及简要说明1、污水处理工艺流程硫酸亚铁、氢氧化钙、PAM集水池一污水提升泵一反应沉淀池一中间水池一中间提升泵一活性碳过滤器一达标排放2、污泥处理工艺流程反应沉淀池排泥一污泥浓缩池（上精液回流至集水池）一污泥泵一污泥干化池※注：详见工艺流程图五、各设备及处理构筑物技术说明及性能参数（一）、污水处理工艺流程单元的性能参数⑴、集水池隔油集水池主要调节均衡水质、水量作用。
※主体构筑物及配套设备具体参数如下：集水池型式： 钢碎+FRP防腐结构有效容积： 20m3池体尺寸： 2.0m x 4.0m 乂 3.0m有效水深： 2.50m数量： 1座⑵、污水提升泵污水提升泵采用防腐性能优良的氟塑料磁力传动离心泵※设备具体参数处理水量： 4.0m3/h型号： 32CQF-25功率： 1.1Kw流量： 4.80m 3/h扬程： 25米数量： 2台（一用一备）生产厂商： 上海海洋水泵厂※配套高低液位保护控制器 型式/型号： 浮球式/UP-II数量： 1套生产厂商： 上海自动化仪器仪表厂（3）、反应沉淀池反应沉淀池的反应区设计成四格推流混合式，通过硫酸亚铁、氢氧化钙、 PAM加药投加装置投加硫酸亚铁、氢氧化钙、PAM药剂絮凝沉淀反应，反应区设有4台机械搅拌装置， 使反应更快的进行反应沉淀池的沉淀区设计斜管沉淀池的形式 ，具有沉淀效果好，占地面积小等特点，反应沉淀池形式采用一体化设计，材质为 Q235-A衬玻璃钢X主体构筑物及配套设备具体参数 形式： 一体化设备处理能力： 4.0m 3/h池体结构： Q235-A+内衬玻璃钢防腐池体尺寸： 1.2m x 5.0m x 3.0m（分4格）有效容积： 15.0m3水力停留反应时间:数量：3.0h※配套设备1.机械搅拌器转速： 浆叶直径：搅拌机材质：功率：数量：※配套斜管斜管孔径：斜管斜长：斜管填料高：材质：斜管填料体积：(4)、中间水池29r/min（|）300钢衬玻璃钢0.55Kw4台（|）60mm1000mm870mmPP5.0m3中间水池主要作用为水力缓冲X主体构筑物及配套设备具体参数集水池型式： 钢碎有效容积： 5.0m3池体尺寸： 2.0m x 1.0m x 3.0m有效水深： 2.50m数量:（5）、中间提升泵污水提升泵采用防腐性能优良的氟塑料磁力传动离心泵。
※设备具体参数处理水量： 4.0m 3/h型号： 32CQF-25功率： 1.1Kw流量： 4.80m 3/h扬程： 25米数量： 2台（一用一备）生产厂商： 上海海洋水泵厂※配套高低液位保护控制器型式/型号： 浮球式/UP-II数量： 1套生产厂商： 上海自动化仪器仪表厂（6）、活性碳过滤器活性碳过滤器主要是利用活性碳的吸附功能，去除水中残留的氟化物及残留的有机物等活性碳是用含碳为主的物质（木碳、木屑、椰子壳、核桃壳、煤）作为原料，经高温碳 化和活化而制成的疏水性吸附剂，是含碳量高、分子量大的有机分子凝聚体特点：1）、巨大的吸附表面积，吸附能力强，良好的活性碳的比表面积在 1000m2/克以上细孔的总容积可达到0.6-0.18毫升/克2）活性碳的吸附力一般以物理吸附为主体，没有极性※设备技术说明数量： 1台外形尺寸： （|）1000 X4800mm流速： V-10m/h产水量： 力.0m3/h设备材质： Q235-A防腐滤料： 果壳活性碳滤料粒径： 24-40目滤料高度： 2000mm配套UPVC手动操作阀组及压力仪表：1套（7）、配套加药装置※配套硫酸亚铁（FeSO 4）加药装置设备尺寸： ①1000 X1400mm有效容积： 1.0m3配套搅拌机搅拌方式： 机械搅拌搅拌机功率： 0.55Kw设备材质： Q235-A衬玻璃钢数量： 1台◎配套计量泵型号： GM0100流量： 0〜100L/h功率:数量:0.25Kw1台※配套氢氧化钙Ca (OH) 2加药装置设备尺寸： ①1000 Xl400mm有效容积： 1.0m3配套搅拌机搅拌方式： 机械搅拌搅拌机功率： 0.55Kw设备材质： Q235-A衬玻璃钢数量： 1台◎配套计量泵型号： GM0100流量： 0〜100L/h功率： 0.25Kw数量： 1台※配套PAM加药装置设备尺寸： ①1000 X1400mm有效容积： 1.0m3配套搅拌机搅拌方式： 机械搅拌搅拌机功率： 0.55Kw设备材质： Q235-A衬玻璃钢数量： 1台◎配套计量泵型号:流量:功率:数量:GM01000 〜100L/h0.25Kw1台(二)、污泥处理工艺流程单元的性能参数⑴、污泥浓缩池反应沉淀池的污泥经由排泥装置排入污泥浓缩池浓缩澄清， 上部清水回流到调节池。
浓缩后污泥由排泥泵提升进入污泥干化池污泥浓缩池型式：有效容积：池体尺寸：有效水深：数量：※配套污泥提升泵型号：流量：扬程：功率：数量：(2)、污泥干化池钢碎5.0m32.0m x 1.0m x 3.0m2.50m1座I-1B12.0m3/h35m1.50Kw1台X主体构筑物及配套设备具体参数X主体构筑物及配套设备具体参数污泥干化池型式:有效容积：池体尺寸：数量：钢碎6.0m32.0m x 3.0m x 1.50m1座（三）、电气控制柜/其他配套设备1、电气控制柜本工程中的设备运行方式采用自动/手动运行，电控装置装有PLC可编程控制器数量:配套中央控制柜:GGD-2P/电气部件为德国西门子配套电缆： 1套（无锡远东电缆厂/国家免检）/按系统配套2、污水处理站区管道阀门及预埋管件数量： 1套材质： UPVC注:国产名牌/按工程实际需要配套3、电气控制问设备操作间型式： 砖混结构尺寸： 2.50m X 2.50m 乂 4.0m数量： 1座六、工艺技术特点1、大部分处理设施主体构筑物采用钢结构+玻璃钢防腐，具有结构强度大，使用时间长等特点，所有管道采用UPVC材质，抗腐蚀2、对于污水中Cr6+有毒重金属离子的改性和去除，采用当今的成熟技术即氧化-还原反应 转化加化学沉淀法。
对于其他污染物如总锌、磷酸盐等也采用化学沉淀法3、污水处理设备具有振动小，噪声低，效率高等特点4、污水处理设备的污水提升泵、污泥泵、控制设备等主件均采用先进、可靠的产品，设备 保证安全无故障长期运行5、工艺设计操作系统为全自动电器控制系统水泵定时自动切换、交替工作及设备故障、损环报警系统，设备可靠性好平时一般只需每月或每季度维护与保养一次七、系统控制本污水处理装置采用可编程序控制器（PLC）控制设备的运行完全通过 PLC进行全 自动控制（可切换成手动控制模式），可完成污水泵，污泥泵的启闭和自动切换，并备有过 压、缺相、短流等保护和报警功能控制功能：紧急停车按钮，起停按钮，起停指示灯，故障报警指示灯控制箱为箱式安装具体使用说明如下：1、污水泵均为工作液位自动启动，低液位自锁2、药剂投加采用计量泵投加，人工控制投加量，计量泵具有低液位自锁功能氧化还原系统和中和系统的PH值测量采用电子式PH计，带有PH值即时显示功能和测量探头自清洗 功能3、水泵配备自动检测声光报警系统，并有过流、过压、缺相保护电路4、沉淀池排泥为时序控制污泥泵开启5、动力配电6、连续运行，自动控制，主要工序无需人工操作管理。
7、线管采用钢管焊接，动力设备采用三相四线制，电线采用 BV塑铜线八、运行成本分析1、系统设备动力配置【处理水量为：20m3/d,设计每小时处理4.0m3/h,每天运行5小时】厅P设备名称数量运行功率（Kw）总功率（Kw）备注1污水提升泵2台1.10。
