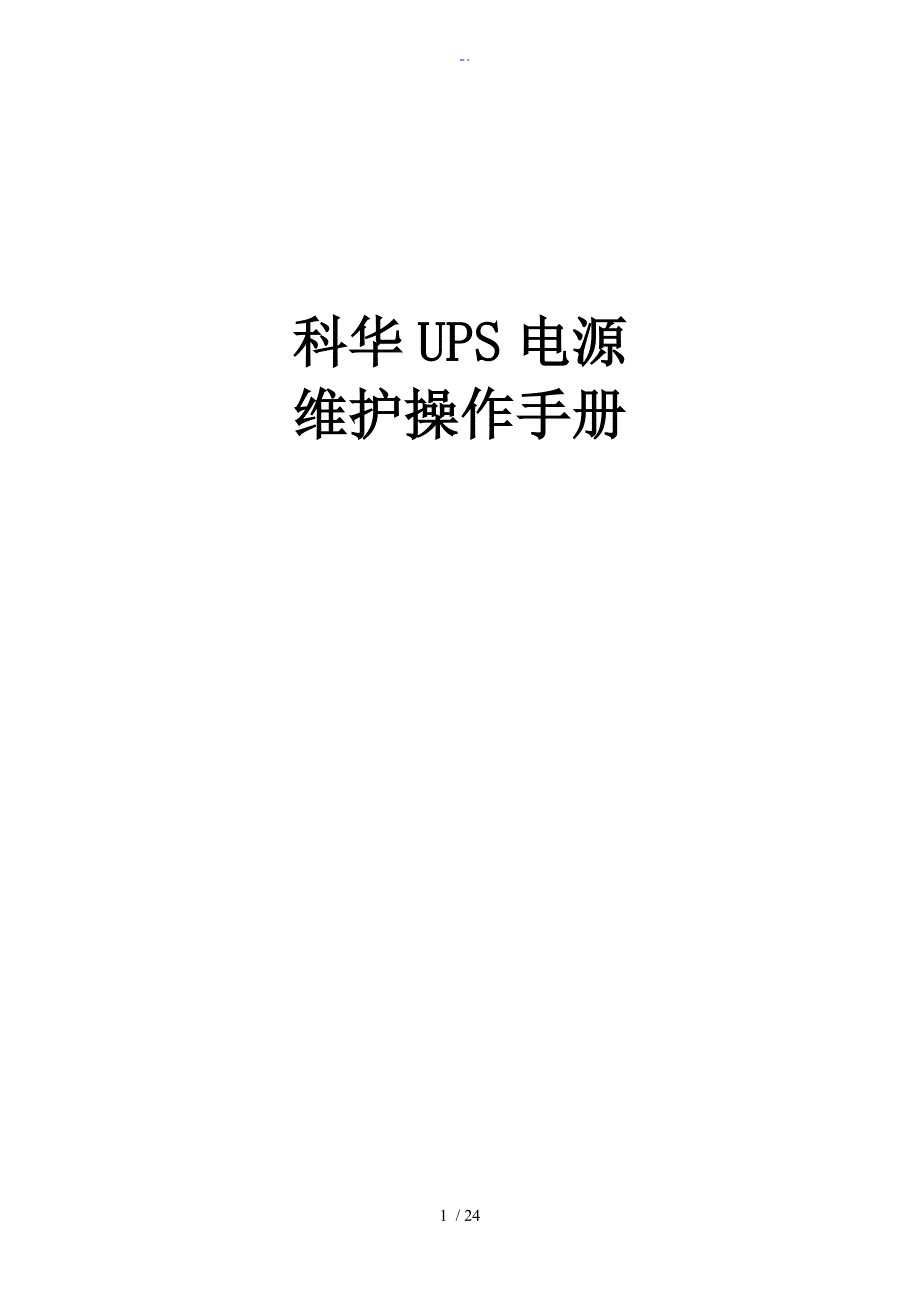

科华UPS电源维护操作手册目录 页码第一章 概述……………………………………………………………………………. 3第二章 UPS设备工作原理和技术指标一、GU1000、GU1500系列UPS根本工作原理 ……………………………………4二、GU1500系列UPS技术指标……………………………………………………….6三、配置一体化工作箱的UPS系统图 ……………………………………………….6四、一体化蓄电池箱电池组、充电器与主机电气连接原理框图 ……….………..7五、一体化蓄电池箱72V/5A充电器技术指标 ……………………………………..7第三章 UPS设备根本面板图形一、GU1000系列面板结构 ……………………………………………………………… 8二、GU1500系列面板结构 …………………………………………………………… 10三、一体化蓄电池箱结构示意图 ……………………………………………………… 13第四章 UPS设备操作步骤 一、UPS开机须知事项 ……………………………………………………………… 15 二、UPS开机顺序 …………………...……………………………………….……… 15三、UPS关机顺序 …………………...……………………………………….……… 15第五章 UPS设备故障排查一、概述……………………………………………………………………………… 16二、非UPS设备问题故障排查………………………………………………………….16三、常见故障现象处理方法…………………………………………………………… 17第六章 UPS设备维护管理 一、UPS设备维护措施…………………………………………………………… 19二、UPS维护根本流程 ……………………………………………………………….20三、UPS运行状态资料 ……………………………………………………………….21四、UPS维护须知事项. ……………………………………………………………… 22五、UPS蓄电池维护须知事项 …………………………………………………………23第一章 概 述一、 随着移动通信市场的迅速开展，为适应通信网络开展的需求和节省通信投资本钱，移动公司广泛采用了边际站设备。
其中华为边际站数量占据了边际站设备很大的比例，而华为边际站配套的UPS设备大都采用科华公司生产的GU1000、GU1500系列UPS，后备蓄电池一般采用户外型-72V/65Ah〔或72V/100Ah〕蓄电池组，因此，做好科华UPS设备的维护工作尤为重要二、 科华GU1000、GU1500系列UPS是正弦波式不连续电源，是专为无线通信系统基站设计的户外型不连续电源，其在设计、安装和功能方面具有以下几点特点：1、 整机设计方面，无论是UPS箱还是蓄电池箱，根本具备防尘、防水、隔热、防潮、防霉和防腐蚀等多种功能，可适用于恶劣环境条件的遥远地区户外，环境适应能力较强2、 安装结构较为灵活，UPS 可安装于墙壁上、电杆上、钢柱上和地面平台上，一体化蓄电池箱一般安装于地面或平台上3、 UPS设备具备的功能特点：（1） LED 显示结构，可显示UPS 的输入市电状态、电池逆变状态、电池电压状态、UPS 故障等状态2） 具有输出过压保护、过流保护、电池欠压保护快速限流和短路保护等保护功能4、 一体化蓄电池箱-72V/100Ah配套的72V/5A充电器具有以下特点：（1） 输入交流与输出直流完全隔离2） 完全恒流限压充电器。
3） 具有均充、浮充自动转换、温度补偿、输入市电过压保护和风机自动管理等功能第二章 UPS设备工作原理和技术指标一、GU1000、GU1500系列UPS根本工作原理1、GU1000、GU1500系列工作原理框图2、GU1000、GU1500系列UPS根本元器件功能介绍从上图可以看出，GU1000、GU1500 系列UPS 设备包括：AC-DC 变换器、充电器、DC-AC 逆变器、控制驱动电路、By Pass 旁路开关、DK 隔离二极管、电池组、LED 显示控制等，由于高性能UPS在干扰和动态相应特性方面有较高的要求，因此，需加大部件、器件的电压和电流冗余量，特别是选用目前最先进的功率器件IGBT，具有卓越的高温通态特性，从而更好地发挥UPS 的最优性能1） AC-DC 变换：将电网来的交流电经自耦变压器降压、全波整流、滤波变为直流电压；供应逆变电路和充电器AC-DC 输入有软启动电路，可防止开机时对电网的冲击2） 充电器：为一高频开关电源，限流恒压输出，当采用全密闭铅酸蓄电池时，充电器先恒流充电到一定电压后转浮充3） DC-AC 逆变电路：采用大功率IGBT 模块全桥逆变电路，具有很大的功率富余量，在输出动态围输出阻抗特别小，具有快速响应特性。
由于采用高频调制限流技术，与快速短路保护技术，使逆变器无论是供电电压瞬变还是负载冲击或短路，均可安全可靠地工作4） 控制驱动电路：控制驱动电路是完成整机功能控制的核心，它除了提供检测、保护、同步以与各种开关和显示驱动信号外，还完成SPWM 正弦脉宽调制的控制，它由“自适应动态基准电压-电流两态电路〞来完成，由于采用电压和电流的双重反应, 极改善了逆变器的动态特性和稳定性5） By Pass 旁路开关：在发生超载和故障时起作用，输出为旁路状态此时市电经隔离变压器后，由旁路开关馈送给负载在市电正常时，不旁路，确保负载的工作安全性当故障消除后旁路开关恢复到逆变器输出状态6） DK 隔离二极管：将电池组与直流主回路联接在一起DK 二极管开关的主要优点是没有开关切换连续时间3、GU1000、GU1500系列UPS工作过程当市电正常时，DC-AC 逆变器由市电整流回路提供能量，输出稳定的220Vac 交流电压，同时充电器对电池组充电当任何时候市电欠压或突然掉电，使得整流回路上的电压低于电池组端电压时，如此由电池组通过DK 隔离二极管开关向直流回路馈送电能DC-AC 逆变器直流供电电压可工作在约60Vdc～180Vdc 这样宽的围，因而允许市电输入150～310Vac，从电网供电到电池供电没有切换时间。
当电池能量即将耗尽时，UPS 发出告警信号，并在电池放电下限点停止逆变器工作，并自动立即断开电池组，UPS 处于等待启动状态，当市电恢复正常时，UPS 会自动重新开机启动，并对电池组充电UPS 还具有过载保护功能，当发生超载〔110%额定负载〕时，转到旁路状态，并在负载恢复正常时自动返回当发生严重超载〔超过150%额定负载〕时，UPS 立即停止逆变输出并转到旁路状态，此时前面空气开关也可能跳闸消除故障后，只要合上开关，重新开机即开始恢复工作二、GU1500系列UPS技术指标三、配置一体化工作箱的UPS系统图四、一体化蓄电池箱电池组、充电器与主机电气连接原理框图五、一体化蓄电池箱72V/5A充电器技术指标型号指标72V/5A充电器输 入特 性电压围 〔Vac〕150~310频率围 〔Hz〕45~65输 出特 性浮充电压 〔VDC〕充电电流 〔A〕5其它特性输入输出隔离功能完全隔离防雷功能有输出过压保护有均充与浮充自动转换告警功能有风机管理充电完成自动停止干接点通讯充电器正常时干接点信号开路，异常时干接点信号短路工作温度 (℃)-40～55储存温度 (℃)-40～70相对湿度 (RH)10～100% 无冷凝海拔 (m)≤4000尺寸：长×宽×高 (mm)480 ´ 450 ´ 1200〔一体化蓄电池箱〕310 ´ 230 ´ 110〔72V/5A充电器〕重量(Kg) 〔一体化蓄电池箱〕 〔72V/5A充电器〕第三章 UPS设备根本面板图形一、GU1000系列面板结构1、GU1000系列外部结构i.2、GU1000部结构主控板电源驱动板IGBT模块主变压器自耦变压器输入控制板直流电容整流模块交流电容充电板二、GU1500系列面板结构1、GU1500系列外部结构2、 GU1500部结构充电板整流器自耦变压器主变压器熔断器IGBT模块电解电容电源驱动板输入滤波板三、一体化蓄电池箱结构示意图1、一体化蓄电池箱外形结构示意图遮阳罩 〔取下遮阳罩〕 吊环 排气百页窗 〔双层防水〕门板门锁〔防盗〕 排气百页窗 〔双层防水〕 扎线勾地脚 进出线口〔左右侧〕图 〔1〕 图 〔2〕2、一体化蓄电池箱部结构示意图充电器空开 充电器 防水圈隔板电池挡铁 防盗锁底部排气孔 接地柱安装孔地脚3、一体化蓄电池箱72V/5A充电器外形结构示意图 充电器状态指示灯充电输出扩展口接线排盖板〔接线时取下〕4、一体化蓄电池箱充电器开关界面与72V/5A充电器面板示意图输出零线〔至充电器N〕 充电电压。
