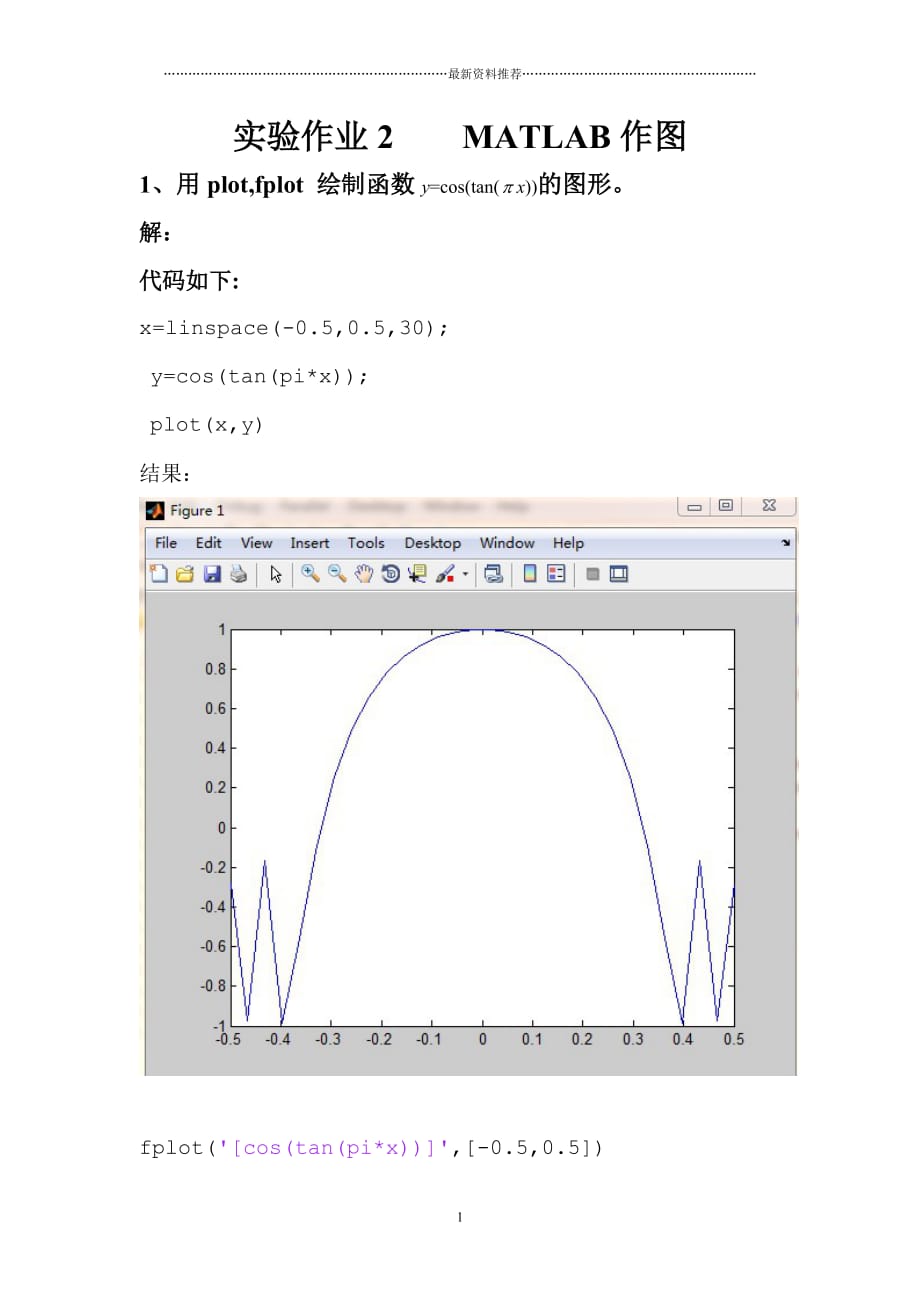

……………………………………………………………最新资料推荐…………………………………………………实验作业2 MATLAB作图1、用plot,fplot 绘制函数y=cos(tan(x))的图形解：代码如下:x=linspace(-0.5,0.5,30); y=cos(tan(pi*x)); plot(x,y)结果：fplot([cos(tan(pi*x))],[-0.5,0.5])结果：注意事项： fplot([cos(tan(pi*x))],[-0.5,0.5])不能写成fplot([cos(tan(pi*x))],（-0.5,0.5）)否则是错误程序2. 用ezplot绘制函数 exy-sin(x+y)=0 在[-3, 3]上的图形解：代码如下：ezplot(exp(x*y)-sin(x+y)=0,[-3,3])3. 用matlab以动画的方式绘制出摆线 x=a(t-sint) y=a(1-cost) （a自己赋值）的渐屈线clear;clc;close;a=1;syms tx=a*(t-sin(t));y=a*(1-cos(t));ezplot(x,y,[0,2*pi]),grid on;hold on;dy=diff(y)/diff(x);dyy=diff(dy)/diff(x);xx=x-(1+dy^2)*dy/dyy;%渐屈线的坐标yy=y+(1+dy^2)/dyy;M=50;t=0;xxx=subs(xx);yyy=subs(yy);H1=plot(xxx,yyy,r);hold on;grid on;axis([0,7,-2.5,2.5]);x1=subs(x);y1=subs(y);H2=plot([x1,xxx],[y1,yyy],k--);H3=plot(x1,y1,ko);H4=plot(xxx,yyy,ro);tt=linspace(0,2*pi,M);for i=1:M pause(0.2); t=tt(1:i); xxx=subs(xx); yyy=subs(yy); x1=subs(x); y1=subs(y); set(H1,xdata,xxx,ydata,yyy); set(H2,xdata,[x1(i),xxx(i)],ydata,[y1(i),yyy(i)]); set(H3,xdata,x1(i),ydata,y1(i)); set(H4,xdata,xxx(i),ydata,yyy(i));end 绘制函数在上的图形。
程序：a=input(please input a=);t=linspace(0,2*pi,100);x=a*(sin(t));y=a*(t-cos(t));plot(x,y);please input a=104.5. 在同一平面中的两个窗口分别画出心形线和马鞍面要求：1)在图形上加格栅、图例和标注； 2)定制坐标； 3)以不同角度观察马鞍面解：心型线代码如下：clear;clc;i=-pi:0.1:pi;x=2.*(sin(i)-sin(2*i)./2);y=2.*(cos(i)-cos(i).^2);plot(x,y);axis([-3 3 -4.2 1]);%制定图形坐标title(心形线);%当前图顶端加图例xlabel(x);%当前图x轴加图例ylabel(y);%当前图y轴加图例grid on;%加格栅到当前图上心型线运行结果显示如下图： 图3.1（心型线）马鞍线代码如下：clear;clc;a=10;b=10;x=-1.5:0.1:1.5;y=-1.5:0.1:1.5;[X,Y]=meshgrid(x,y);%x行y列的矩阵Z=X.^2/a-Y.^2/b;figure(2);%新建窗口subplot(221);%分割当前窗口，作图显示在该分割块上surf (X,Y,Z);title(马鞍面);xlabel(x);ylabel(y);subplot(222);surf (X,Y,Z);title(马鞍面);xlabel(x);ylabel(y);view(20,30);%改变视角到（20，30)subplot(223);surf (X,Y,Z);title(马鞍面); xlabel(x);ylabel(y);view(50,20);%改变视角到（50,20）subplot(224);surf (X,Y,Z);title(马鞍面);xlabel(x);ylabel(y);view(60,10);%改变视角到（60,10）马鞍线运行结果显示如下图：图3.2（马鞍面） 7.以不同的视角观察球面x2+y2+z2=r2 和圆柱面 x2+y2=rx所围区域.解：代码如下：clear;clc;r=2;[x0,y0,z0]=sphere(50);x=r*x0;y=r*y0;z=r*z0;surf(x,y,z);hold on;f=@(x,y)x.^2+y.^2-r*x;ezsurf(f,[-1.5,2.5],[-2,1.5]);axis equal;view(30,20);运行结果显示如下图： 图3.37。
