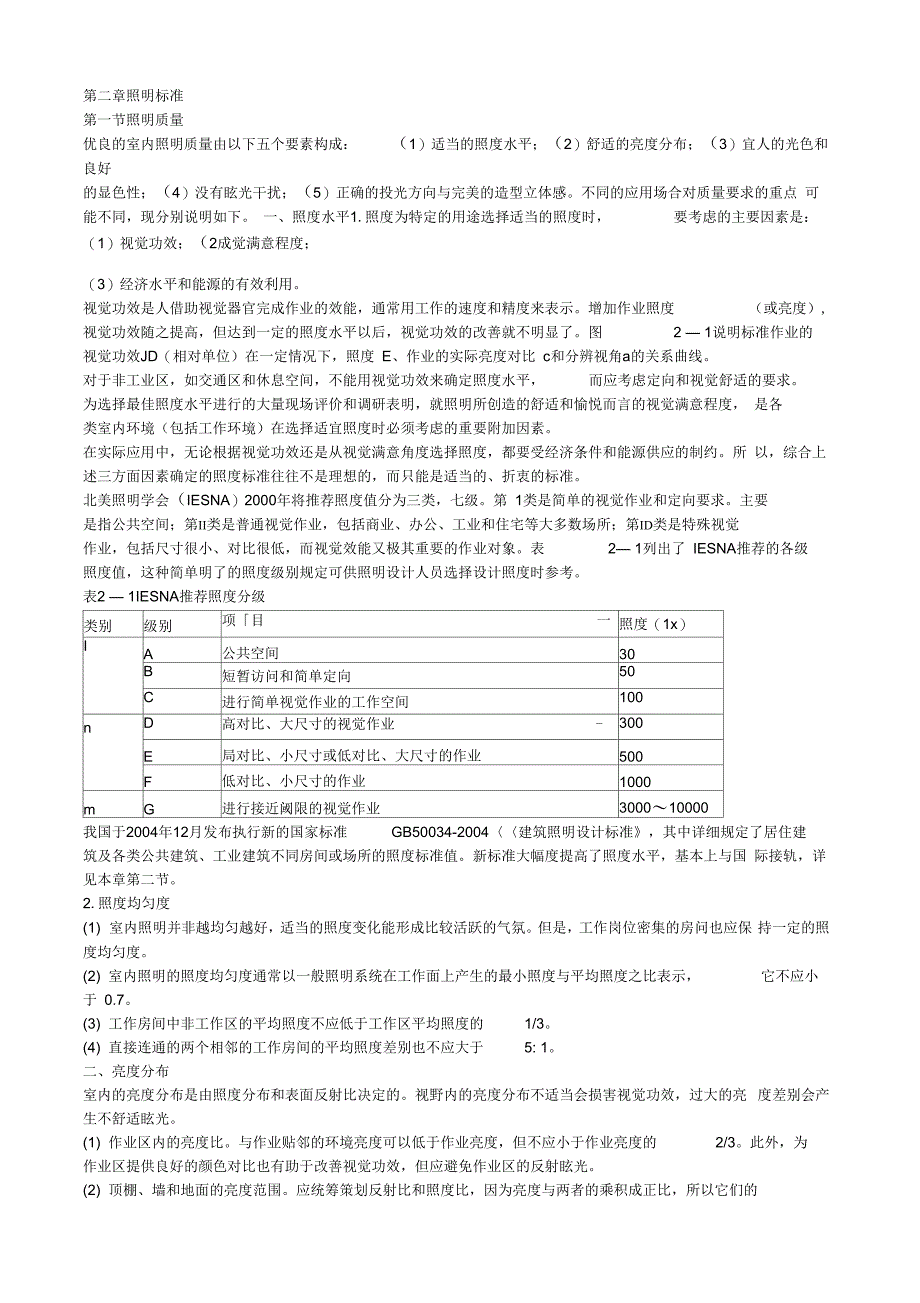

第二章照明标准第一节照明质量优良的室内照明质量由以下五个要素构成： （1）适当的照度水平；（2）舒适的亮度分布；（3）宜人的光色和良好的显色性；（4）没有眩光干扰；（5）正确的投光方向与完美的造型立体感不同的应用场合对质量要求的重点 可能不同，现分别说明如下 一、照度水平1.照度为特定的用途选择适当的照度时， 要考虑的主要因素是：（1）视觉功效；（2成觉满意程度；（3）经济水平和能源的有效利用视觉功效是人借助视觉器官完成作业的效能，通常用工作的速度和精度来表示增加作业照度 （或亮度）,视觉功效随之提高，但达到一定的照度水平以后，视觉功效的改善就不明显了图 2 — 1说明标准作业的视觉功效JD（相对单位）在一定情况下，照度 E、作业的实际亮度对比 c和分辨视角a的关系曲线对于非工业区，如交通区和休息空间，不能用视觉功效来确定照度水平， 而应考虑定向和视觉舒适的要求为选择最佳照度水平进行的大量现场评价和调研表明，就照明所创造的舒适和愉悦而言的视觉满意程度， 是各类室内环境（包括工作环境）在选择适宜照度时必须考虑的重要附加因素在实际应用中，无论根据视觉功效还是从视觉满意角度选择照度，都要受经济条件和能源供应的制约。
所 以，综合上述三方面因素确定的照度标准往往不是理想的，而只能是适当的、折衷的标准北美照明学会（IESNA）2000年将推荐照度值分为三类，七级第 1类是简单的视觉作业和定向要求主要是指公共空间；第II类是普通视觉作业，包括商业、办公、工业和住宅等大多数场所；第ID类是特殊视觉作业，包括尺寸很小、对比很低，而视觉效能又极其重要的作业对象表 2— 1列出了 IESNA推荐的各级照度值，这种简单明了的照度级别规定可供照明设计人员选择设计照度时参考表2 — 1IESNA推荐照度分级类别级别项「目 一照度（1x）IA公共空间30B短暂访问和简单定向50C进行简单视觉作业的工作空间100nD高对比、大尺寸的视觉作业 -300E局对比、小尺寸或低对比、大尺寸的作业500F低对比、小尺寸的作业1000mG进行接近阈限的视觉作业3000〜10000我国于2004年12月发布执行新的国家标准 GB50034-2004〈〈建筑照明设计标准》，其中详细规定了居住建筑及各类公共建筑、工业建筑不同房间或场所的照度标准值新标准大幅度提高了照度水平，基本上与国 际接轨，详见本章第二节2.照度均匀度(1) 室内照明并非越均匀越好，适当的照度变化能形成比较活跃的气氛。
但是，工作岗位密集的房问也应保 持一定的照度均匀度2) 室内照明的照度均匀度通常以一般照明系统在工作面上产生的最小照度与平均照度之比表示， 它不应小于 0.73) 工作房间中非工作区的平均照度不应低于工作区平均照度的 1/34) 直接连通的两个相邻的工作房间的平均照度差别也不应大于 5: 1二、亮度分布室内的亮度分布是由照度分布和表面反射比决定的视野内的亮度分布不适当会损害视觉功效，过大的亮 度差别会产生不舒适眩光1) 作业区内的亮度比与作业贴邻的环境亮度可以低于作业亮度，但不应小于作业亮度的 2/3此外，为作业区提供良好的颜色对比也有助于改善视觉功效，但应避免作业区的反射眩光2) 顶棚、墙和地面的亮度范围应统筹策划反射比和照度比，因为亮度与两者的乘积成正比，所以它们的数值可以调整互补，工作房问环境亮度的控制范围参见表 2— 2表2 — 2工作房间的表面反射比与照度比工作房间的表面反射比(%)照度比①(%)顶棚60 〜9020 〜90墙30 〜8040 〜80地面10〜5070 〜100工作面20〜60100①给定表面照度与工作面照度之比非工作房间，特别是装修标准高的公共建筑厅堂的亮度分布，往往根据室内环境创意决定，其目的是突出 空间或结构的形象特征，渲染环境气氛或是强调某种装饰效果。
这类光环境亮度水平的选择和亮度图式的 设计也要考虑视觉舒适感，但不受上述亮度比的限制三、光色和显色性光源的颜色质量包含光的表观颜色及光源显色性能两个方面1) 光的表观颜色亦即色表，可以用色温或相关色温描述光源色表的选择取决于光环境所要形成的氛围, 例如，含红光成分多的“暖”色灯光 (低色温)接近日暮黄昏的情调，能在室内形成亲切轻松的气氛，适于休息和娱乐场所的照明而需要紧张地、精神振奋地进行工作的房间则采用较高色温的灯光为好我国照明设计标准按照 CIE的建议将光源的色表分为三类，并提出典型的应用场所，见 .表2— 3表2 — 3光源的色表类别色表类别色表相关色温(K)应用场所举例Ig<3300客房、卧室、病房、酒吧、餐厅n中间3300〜5300办公室、阅览室、教室、诊室、机加工车间、仪表装配iii冷>5300局照度场所，热加工车间，或白天需补充自然光的房间人对光色的爱好还同照度水平有相应的关系，表 2—4给出各种照度水平下，不同色表的荧光灯照明所产生的一般印象表2 — 4各种照度下灯光色表给人的不同印象照度(Ix)灯光色表暧中间冷<500舒适中性冷500〜10001000〜2000M激舒适中性2000〜3000>3000不自然刺激舒适(2)光源显色性能。
取决于光源的光谱能量分布，对有色物体的颜色外貌有显著影响 CIE用一般显色指数R以作为表示光源显色性能的指标，它是根据规定的 8种不同色调的标准色样，在被测光源和参照光源照明下的色位移平均值确定的 Ra的理论最大值是100CIE将灯的显色性能分为 4类，其中第1类又细分为A、B两组，并提出每类灯的适用场所，作为评估室 内照明质量的指标，见表 2— 5GB 50034--2004〈〈建筑照明设计标准》对各类建筑的不同房间和场所都规 定了 Ra值表2 — 5光源显色性分类显色指数 Ra 范围色表应用示例优先采用容许采用RaA 90暖须色匹配中间医疗诊断、画廊冷90>Ra> 80暖住宅、旅馆、餐馆中间商店、办公室、学校、医院、印刷、油漆和纺织工业冷视觉费力的工业生产80>Ra> 60暖中间冷工业生产办公室、学校60>RaA 40粗加工工业工业生产40>Ra> 20粗加工工业，显色性要求低 的工业生产、库房四、眩光如果灯、灯具、窗子或者其他区域的亮度比室内一般环境的亮度高得多，人们就会感受到眩光眩光产生 不舒适感，严重的还会损害视觉功效，所以工作房间必须避免眩光干扰1直接眩光它是由灯或灯具过高的亮度直接进入视野造成的。
眩光效应的严重程度取决于光源的亮度和大小、光源在 视野内的位置、观察者的实现方向、照度水平和房间表面的反射比等诸多因素，其中光源 （灯或窗子）的亮度是最主要的1）灯具亮度限制曲线 CIE曾推荐灯具亮度限制曲线（见图2—2）,作为评价一般室内照明灯具直接眩光的标 准和方法CIE按照限制直接眩光的不同要求分为 5个质量等级，即 A一很高质量；B—高质量；c 一中等质量；D —低质量；E —很低质量根据确定的质量等级、照度水平、灯具类型和布灯方式可以在图 2— 2的（a或（b）两组灯具亮度曲线中选出一条合适的限制曲线将此曲线同拟在设计中采用的灯具的平均亮度曲线进行对照检验，只要在最远端灯 具下垂线以上 45角至临界角y（见图2—3）的范围内，灯具各个方向上的平均亮度均小于限制曲线规定的 亮度极限值，贝U限制直接眩光的要求即可满足 7是灯具与眩光评价视点连线同灯具下垂线之间的夹角如果灯具平均亮度曲线与图 2—2中所选的那条灯具亮度限制曲线有交叉，则自交点向右引平行线可找到对应的a/h值，只要长度a与灯具至眼睛的高度 ho之比小于该值，则在此范围内的灯具亮度低于限制 亮度值，选用这种灯具不会产生超出相应质量等级允许的直接眩光。
图2 — 2（a冲的曲线适用于评价无发光侧面的所有灯具及从纵向观看，有发光侧面的质量等级E(1x)A20001000500< 300B20001000500< 300C20001000500< 300D20001000500< 300E20001000500< 300 图2 — 2灯具亮度限制曲线(a) 适用于：①无发光侧面的所有灯具；②从纵向看有发光侧面的长条形灯具b) 适用于：①有发光侧面的所有非长条形灯具； ②从横向看有发光侧面的长条形灯具 长条形灯具的眩光,即图2—4中视线平行于 G一 C2平面的情况图2 — 2(b)曲线则适用于评价有发光侧面的所有非长 条形灯具，以及从横向观看，有发光侧面的长条形灯具的图2 — 3限制灯具亮度的眩光区眩光，从横向看即图2— 4中视线平行于 C0o~C180平面的情况长条形灯具是指它的发光面长宽比大于 2:1的灯具上述评价室内直接不舒适眩光的方法仅适用于工作房间，并有以下限定条件：1) 房间形状为矩形平行六面体；2) 灯具规则地排列在房问顶部，且主轴与墙平行；3) 眩光评价的视点在地面以上 1.2m高度(坐姿)，并贴近后墙居中； 4） 视线主要是水平的和向下的，其方向与墙平行；5） 顶棚反射比不小于 0.50,墙和家具设备的反射比不小于 0.25。
此外，发光顶棚或间接照明的顶棚表面在 y I>45方向上光亮度不宜超过 500cd/m2除限制灯具亮度外，对底面敞口和下部装透明灯罩的灯具还应检验其遮光角是否符合表 2—6规定的要求遮光角OL是光源发光体边沿一点和灯具出光口的连线延长线同水平线之间的夹角，见图 2— 5按照光源亮度规定的灯具最小遮光角列于表 2— 6图2-4 K条形灯具由纵向和由横向观看（a）从纵向看；（b）从横向看表2 — 6灯具最小遮光角灯的亮度（kcd/ m2）最小遮光角（0灯的亮度（kcd/ m2）最小遮光角1〜201050 〜5002020 〜5015法50030（2）统一眩光值（UGR）CIE1995年提出用UGR作为评定不舒适眩光的定量指标 UGR计算方法综合了 CIE和许多国家提出的眩光计算公式并加以简化，同时，其数值对应的不舒适眩光的主观感受与英国的眩光指 数一致，见表2— 7,因此这一方法得到世界各国的认同表2 — 7UGR值对应的不舒适眩光的主观感受UGR不舒适眩光的主观感受28严重眩光，不能忍受25有眩光，有不舒适感22有眩光，刚好有不舒适感19轻微眩光，町忍受16轻微眩光，可忽略13极轻微眩光，无爪舒适感10无眩光1) UGR计算公式。
照明场所统一眩光值的计算公式如下()25(2 - 1)UGR =8坦壬2式中Lb——背景亮度，cd/m2;L——每个灯具的发光部分在观察者眼睛方向上的亮度， cd/ m2;8——每个灯具的发光部分对观察者眼睛形成的立体角， s。
