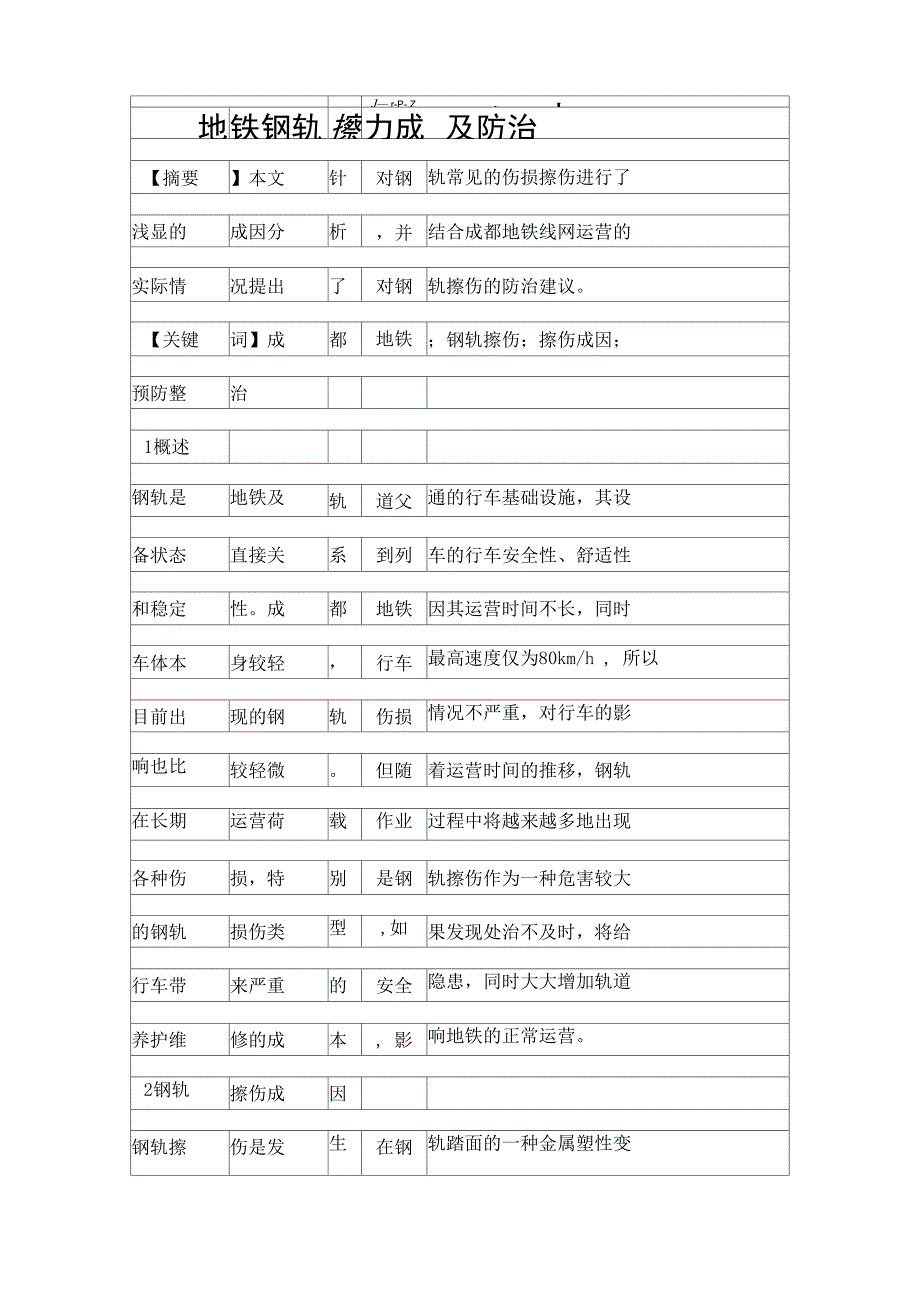

J— r-P- Z. 1 1 F7亠、人地铁钢轨擦力成因及防治【摘要】本文针对钢轨常见的伤损擦伤进行了浅显的成因分析，并结合成都地铁线网运营的实际情况提出了对钢轨擦伤的防治建议关键词】成都地铁；钢轨擦伤；擦伤成因；预防整治1概述钢轨是地铁及轨道父通的行车基础设施，其设备状态直接关系到列车的行车安全性、舒适性和稳定性成都地铁因其运营时间不长，同时车体本身较轻，行车最高速度仅为80km/h , 所以目前出现的钢轨伤损情况不严重，对行车的影响也比较轻微但随着运营时间的推移，钢轨在长期运营荷载作业过程中将越来越多地出现各种伤损，特别是钢轨擦伤作为一种危害较大的钢轨损伤类型,如果发现处治不及时，将给行车带来严重的安全隐患，同时大大增加轨道养护维修的成本, 影响地铁的正常运营2钢轨擦伤成因钢轨擦伤是发生在钢轨踏面的一种金属塑性变形和分离缺陷—一般具有以下特征擦伤深度0.52mm,长度2010()mm,宽度3050mm—一般—一根钢轨擦伤可达420处钢轨擦伤以后常会产生堆高,堆高—一般为25 mm根据成都地铁钢轨伤损统计,现阶段钢轨擦伤在站线前后及小半径曲线上较为集中究其原因,主要有以下几个方面2.1地铁车辆在站前站后、车辆占八、、停车场启动制动过程中,车辆轮对与钢轨承受的静摩擦力达到最大,极易打滑导致车轮空转、打滑,使轮轨接触区应力急速增大,产生高温,造或钢轨踏面局部过热和黏着,在列车驶过后,又急速冷却形成的金属塑变和分离O2.2地铁线路上坡时,车辆牵引力将加大,并加剧擦伤的发生。
—一般在坡长大于500m、坡度大大于6%o的地段,伤损程度与坡长、坡度的大小成正比2.3在小半径曲线上,钢轨擦伤与钢轨垂磨及侧磨交互影响,形成恶性循环,在加剧擦伤发展的同时还加剧了垂磨和侧磨的发展,减少钢轨使用寿命2.4与机车、车辆轮对钢材的硬度不匹配—一般地铁钢轨多为锰钢制成，若机车、车辆轮对采用铸铁、碳素或者各种元素含量不—一的锰钢制成，势必会导致相互磨耗增加2.5其他因素引起的钢轨擦伤，例如道床不均匀沉降等原因引起的轨道平顺度降低运营组织不当导致负荷长期严重超载司机操作不当导致频繁起停等3钢轨擦伤危害钢轨擦伤随着深度增加，其冲击附加力成倍增长，导致擦伤深度继续增加，进而形成恶性循环同时，钢轨擦伤通常会引起钢轨其他伤损，如裂纹、核伤、剥落等，给地铁行车安全埋下隐串随着钢轨擦伤轨道下沉、钢轨应力、道床顶面应力指标均成倍增大，加速了对线路整体强度的破坏，造成线路下沉、板结、轨枕压溃或裂纹等病害，加速了轨道的不平顺性，影响乘车舒适性由此可见钢轨擦伤对地铁营运、线路设备维护常不利，也大大增加了维修保养的成本4钢轨擦伤整治办法4.1预防措施4.:.1针对机车、车辆司机的操作不规范可能加速对钢轨擦伤的形成，应加强对司机进出站占八、、、上下坡等行车操作的培训O对。
