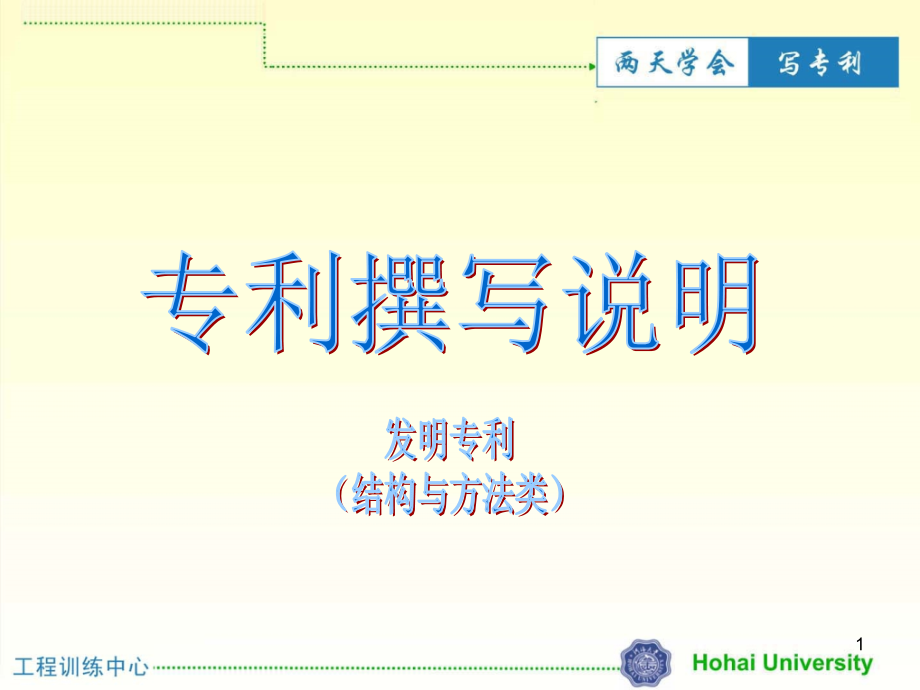

发明专利 结构与方法类 专利撰写说明 1 2 方法类的发明 制造方法应当描述其工艺步骤之外 还需要描述步骤中的工艺条件 例如温度 时间等 这些工艺步骤和条件都是技术特征 方法类的发明包括 生产工艺 产品配方 操作流程等 3 申请发明专利必须提交文件 4 发明专利主体文件 5 发明主体文件间的关系 基础和依据 主导地位定义专利权的保护范围 快速检索 6 如何撰写发明专利 7 本案例一种新型树根形结构桩及方法 为结构与方法类发明 除了要描述发明的结构特征 还需要描述完成该发明的施工工艺流程及其要点 8 9 标题25字以内 说明书名称 一种新型树根形结构桩及方法 本发明主要保护的是发明主体的结构及其实现方法 因此将名称定为 一种新型树根形结构桩及方法 10 11 发明专利的应当是要求保护的技术方案 因此 本发明的直接应用混凝土桩及施工工艺 这一部分也应体现发明要求保护的技术方案的主题名称以及发明的类型 如发明是一种产品和该产品的制造方法 则发明所属技术领域也应包括产品和其制造方法 这部分常用的格式语句是 本发明涉及一种 具体地说是涉及一种 12 13 技术领域 技术领域 红字部分是结构化 规范化用语 14 15 发明以解决现有技术中存在的问题作为要解决的技术问题 所以这部分应对现有技术进行描述和客观评价 就本发明专利来说 通过对现有技术的检索和调研 对目前桩柱技术及其未来需要进行了客观分析与评述 16 背景技术桩是一种古老的工艺 在古代的房屋 桥梁的建筑等方面都发挥了重要的作用 早在7000一8000年前的新石器时代 人们为了防止猛兽侵犯 曾在湖泊和沼泽地里栽木桩筑平台来修建居住点 随着时代的发展 在现代的土木水利土程中 桩依然显示了强大的生命力 其类型也是多种多样 根据桩身材料的不同可以划分分 木桩 混凝土搅拌桩 钢管桩 钢板桩 钢筋混凝土桩 预制 现浇 普通钢筋混凝土 预应力混凝土 方形 圆形 管状 等 根据用途可以划分为 抗压桩 常见 抗拔桩 抗滑桩 支护 围护 桩 止水桩 根据施工工艺可以划分为 非挤十类的有人下挖孔桩 冲 钻 孔灌注桩等 挤十类的有沉管灌注桩 静压 振动 锤击 预制桩 普通钢筋混凝土 预应力混凝土 方形 圆形 管状 钢桩等 目前 在建筑土程 桥梁土程 市政上程 水利上程等上程建设中 所涉及的建筑物都在向高层 大跨度 重型化方向发展 因此对对桩的承载力和摩阻力提出了很高的要求 在现阶段一般是采取加人桩的截面和长度或增加桩的数量来提高桩基础的荷载 但是这样显著提高了桩的成本 增加了工程的造价 尤其是在复杂的地基如软土地基上 由于桩的承载力和摩阴力不足给设计和施下带来的难度屡见不鲜 这部分应对的现有技术进行描述和客观评价 17 18 说明书发明内容由以下几个部分组成 1 发明的目的2 技术方案3 有益效果 发明内容 19 20 1 目的 发明内容 对于本发明来说 涉及到桩柱的结构与施工工艺 因此发明要解决的技术问题只需反映是针对桩柱结构技术特征与施工工艺即可 本发明相对于最接近的现有技术来说 此桩柱的承载力高 稳定性好 因此 撰写时应当直接 清楚地写明其要解决的技术问题 21 1 目的 桩承载力不高 抗拔和抗滑能力不强等不足 提出了一种承载力高 摩阻力人 稳定性好的新型树根形结构桩及其施工工艺 可广泛应用与土木水利工程中 本发明的目的则是克服了现有技术的中 发明内容 红字部分是结构化 规范化用语 22 23 技术方案是对要解决的技术问题所采取的技术措施 技术方案要求清楚 完整 简要地描述所采取的技术特征 根据分析出的主要技术特征进行描述 必须包括全部的必要技术特征 也可包括附加技术特征技术特征对于设备 装置 电路结构 应当描述具体的结构特征及各特征之间的连接关系 技术特征由如下部分组成 1 由哪几部分组成 2 这部分的位置关系3 这几部分的连接关系4 使用什么材料对于施工工艺应当具体描述其施工流程及具体方法 发明内容 24 本发明的主要技术特征由两部分组成 一 结构结构部分需要详细描述由什么组成 空间位置 连接方式 二 施工工艺本部分需要描述 如何完成桩柱的施工工艺 发明内容 25 为了解决上述技术问题 本发明是通过以下技术方案实现的 一种新型树根形结构桩 它包括空心柱 在空心柱的下端设有顶盖 空心柱的下端设有底座 空心柱的侧壁设有与空心桩内部相通的伸缩节 空心柱内装有膨胀剂 空心柱截面为圆柱形或正方形 伸缩节设有四根 它们平均分布在圆柱形空心柱下部的圆周上或正方形空心柱的四周侧壁上 带伸缩节的空心桩在混凝十柱的长度方向下设有两个 技术方案 发明内容 红字部分是结构化 规范化用语 如果有结构部分 必须结合结构图将产品的组成部分 功能 发明的特点描述清楚 本案例分为结构部分和施工工艺部分 26 新型树根形结构桩的施工工艺 其特征是其施工步骤为 1 首先确定桩的位置 然后在预定的桩位采用钻孔方法钻入设计深度的土孔 2 钻孔完毕后 向洞孔底部放入空心柱 然后使空心柱内的膨胀剂反应膨胀 3 在膨胀剂的膨胀作用下 伸缩节开始向外延伸 插入土体后形成类似于树根的形状 4 打开盖顶 向空心柱内灌注混凝上填充料 技术方案 发明内容 施工工艺 必须明确说明整个施工工艺的流程 以及在操作过程中的注意事项 27 5 继续向空心柱内灌注混凝十填充料 当达到一定高度时 在混凝十填充料未固给的时候 再在土孔中放置一根空心柱 振捣 使空心柱与下部混凝土填充料充分粘结 然后用膨胀剂使新放入的空心柱伸缩节伸出 6 继续向空心柱中灌注混凝土填充料 直到施工结束 所述膨胀剂为气体膨胀剂或无声膨胀剂 技术方案 发明内容 施工工艺 必须明确说明整个施工工艺的流程 以及在操作过程中的注意事项 28 29 对照现有技术写明本发明的有益效果 例如 性能 质量 寿命 可靠性 精度 效率 产率的提高 成本 材料 劳动力 消耗 噪音 粉尘的降低等 有益效果一定要与背景技术相对应 成反对称 有益效果一定要与发明目的相对应 成为实现目的后的详细的具体的效果 有益效果的好处不能少于发明目的 而只能等于或高于发明目的 发明内容 有益效果 30 有益效果 本类型的桩 结构设计合理 应用范围广 可以在不改变桩长度和截面而积的前提下 明显地增大桩基与周围土层之问的接触面积 因此增加了桩的承载力 摩阻力和稳定性 此外 桩的抗拔和抗滑性能均有了显著的提高 与现有技术相比 本发明的有益效果是 发明内容 可以从结构 生产制作 使用程序 节约资源等角度去描述 红字部分是结构化 规范化用语 31 32 图1是本发明一种整桩的整体结构示意图 图2是本发明空心柱的结构示意图 图3是图1沿A A线的断而放大图 图4是图2沿B B线的断面放大图 附图中 1 空心柱 2 伸缩节 3 膨胀剂 4 顶盖 5 卡座 6 底座 7 填充料 8 桩周土 说明书有附图的 应当写明各幅附图的图名 并集中放在说明书附图中 附图不止一幅时 应当对所有的附图按顺序作出说明 且每幅附图应当单编一个图号 附图说明 33 34 实施例是实施发明的具体实例 实例的描述对技术特征与技术方法进行进一步的祥细解释 在发明中的具体实施方式对桩柱的结构特征与施工流程进行了进一步的说明 具体实施方式 35 描述具体的制作结构 下面结合附图与具体实施方式对本发明作进一步详细描述 如图1 4所示 本发明树根状的主体结构为空心柱1 空心柱1是一个四周开有孔洞中下部用钢板隔开的刚性柱 由钢板或钢筋混凝土板组成 在空心杜1的下端设有顶盖4 空心柱上的下端设有底座6 空心柱1的侧壁设有与空心桩1内部相通的伸缩节2 伸缩节2由一系列粗细不一的管子组成 在设置卡箍 使伸缩节2只能向前伸且伸后再也无法回缩 具体实施方式 红字部分是结构化 规范化用语 附图标记不加括号正确 隔板2不正确 隔板 2 36 开始时 伸缩节3未伸展 基本位于空心柱1内部 空心柱1内装有膨胀剂3 膨胀剂的用量根据桩径的不同选择合适的用量 根据需要 空心柱1截面可以采用圆柱形 正方形或菱形等 伸缩节2设置 到四根 它们平均分布在圆柱形空心柱1下部的圆周卜或正方形空心柱1的四周侧壁上 并且为了保证柱体的整体结构强度 司一以为带伸缩节2的空心桩1在混凝土柱的长度方向上设置两个或两个以上 具体实施方式 具体描述的详细使用过程及现象 附图标记不加括号正确 隔板2不正确 隔板 2 37 上述树根形状的具体施工步聚如下 1 首先经过计算 确定桩的位置 然后在预定的桩位采用适当的钻孔方法钻入设计深度的土孔 例如采用用螺旋钻头 冲击钻头等钻孔方法 2 钻孔完毕后 向洞孔底部放入空心柱 然后根据空心柱内膨胀剂的具体要求取选其点火方式使空心柱内的膨胀剂反应膨胀 膨胀剂为可以是气体膨胀剂或无声膨胀剂 3 在膨胀剂的膨胀作用下 伸缩节开始向外延伸 插入土体后形成类似于树根的形状 4 打开盖顶 向空心柱内灌汗混凝土填充料 了亩伸缩节具有更高的的强席 完整地与周围土体粘结 填充料可以选用混凝土 也可以选用水泥浆 水泥土 或者其他在桩基石出中采用的填充材料 具体实施方式 具体描述的详细施工操作流程 38 5 继续向空心柱内灌注混凝土填允料 当达到一定高度时 根据实际情况可选2 5m 在混凝土填充料未固结的时候 再在土孔中放置一根空心柱 振捣 使空心柱与下部混凝土填充料充分粘结 然后用膨胀剂使新放入的空心柱伸缩节伸出 6 继续向空心柱中灌注混凝土填充料 直到施工结束 上述仅本发明较佳可行的实施例 非因此局限本发明保护范围 依照上述实施例所作各种变形或套用均在此技术方案保护范围之内 具体实施方式 具体描述的详细施工操作流程 红字部分是结构化 规范化用语 39 发明专利主体文件 说明书 40 41 绘图附图时 尽量用autoCAD或solidworks绘图 绘制三维或二维结构示意图 尽量在一张附图中 表达清楚 并存为 dwg的格式 同时输出图片 说明书附图作图规范要求 42 图2 图应当用黑色线条绘制 周围不得使用框线 同时图形线和引出线应均匀清晰 图号应当是 图l 图2 附图标记应当使用阿拉伯数字编号 不能用文字做标注说明 说明书附图作图规范 43 发明专利主体文件 说明书 说明书附图 44 45 说明书摘要撰写 说明书摘要不超过300个字 在技术方案的基础上 将关键要素综合提取 描述发明的用途 技术方案和效果 46 本发明公开了一种新型树根形结构桩及其施工流程 是什么 如何做 提炼说明书内容 在空心柱 1 的下端设有顶盖 4 空心柱 1 的下端设有底座 6 空心柱 1 的侧壁设有与空心桩 1 内部相通的伸缩节 2 空心柱 1 内装有膨胀剂 树根形结构桩的施工工艺是 在施工过程中伸缩节像树根一样向外延伸 外伸缩节伸展完毕后 通过灌注混凝土等填充材料 使桩具有一更高的强度 完整地与周围土体粘结 本发明结构设计合理 应用范围广 可以在不改变桩长度和截面面积的前提下 明显地增大桩基与周围土层之间的接触面积 因此增加了桩的承载力 摩阻力和稳定性 此外 桩的抗拔和抗滑性能均有了显著的提高 说明书摘要撰写 结果 提炼说明书有益效果 47 发明专利主体文件 说明书 说明书附图 说明书摘要 48 49 说明书摘要附图 一般选择采用说明书附图中的第一幅图 作为摘要附图 50 发明专利主体文件 说明书 说明书附图 说明书摘要 说明书摘要附图 51 52 说明书 权利要求书 权利要求 1 以说明书为依据2 每一项权利要求所要求保护的技术方案应当是能够从说明书中公开的内容直接得到或者概括得出的技术方案 权利要求的概括不能超出说明书公开的范围 53 权利要求的概括范围 说明书公开的范围 54 权利要求书独立权利要求必须有从属权利要求并非必须有 权利要求书的构成 55 1 独立权利要求与从属权利要求的目的 独立权利要求是防止别人侵你的权的 而从属权利要求是防止自己万一侵权时 即发现自己的独立权利要求不成立时 可以退到从属权利要求那里获得保护 也就是说 只要独立权利要求成立 并且有效 那么从属权利要求都没有用 2 必须寻找出一个最。
