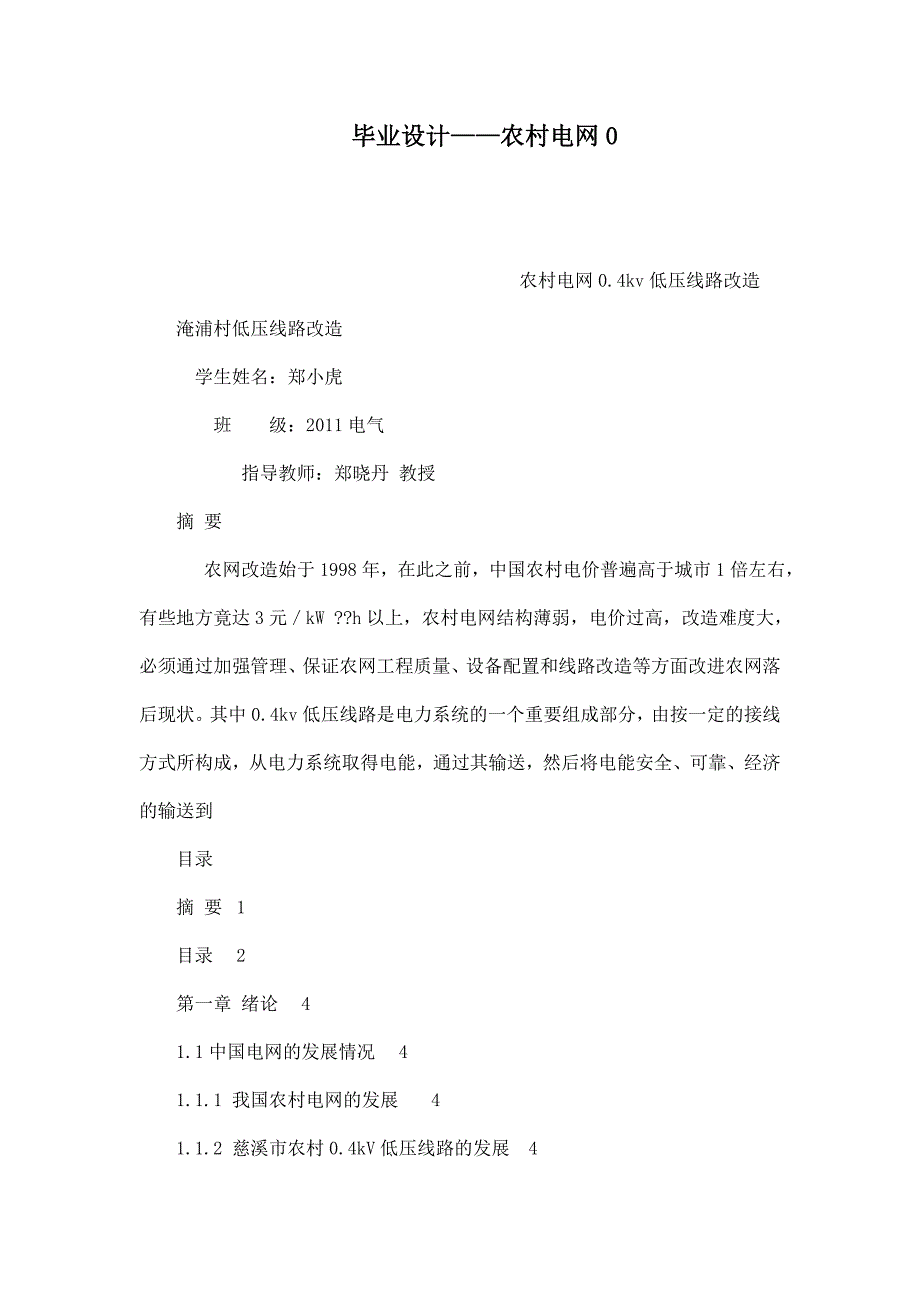

毕业设计——农村电网0 农村电网0.4kv低压线路改造淹浦村低压线路改造 学生姓名：郑小虎 班 级：2011电气 指导教师：郑晓丹 教授摘 要 农网改造始于1998年，在此之前，中国农村电价普遍高于城市1倍左右，有些地方竟达3元／kW ??h以上，农村电网结构薄弱，电价过高，改造难度大，必须通过加强管理、保证农网工程质量、设备配置和线路改造等方面改进农网落后现状其中0.4kv低压线路是电力系统的一个重要组成部分，由按一定的接线方式所构成，从电力系统取得电能，通过其输送，然后将电能安全、可靠、经济的输送到目录摘 要 1目录 2第一章 绪论 41.1中国电网的发展情况 41.1.1 我国农村电网的发展 41.1.2 慈溪市农村0.4kV低压线路的发展 41.2我市农网现状 41.3改造意义 5第二章 方案设计 52.1 线路的路径勘测与定位 62.1.1路径选择 62.1.2杆位测定 62.2导线型号、截面、弧垂、排列方式的选择 72.2.1导线型号的选择 72.2.2导线的截面选择 72.2.3导线弧垂的确定 82.2.4导线排列方式的选择 82.3 配电线路金具、绝缘子、拉线的选择 9 2.3.1金具的选择 92.3.2绝缘子的选择 92.3.3拉线的选择 102.4 配电变压器的选择 11 2.4.1配电变压器类型的选择 11 2.4.2配电变压器容量的选择 11 2.5施工注意事项 12第三章 淹浦村各台区改造设计 123.1淹浦村5#台区改造设计 133.1.1淹浦村5#台区架空线施工图及相应材料说明 133.1.2淹浦村5#台区接户线原貌图及相应材料说明 133.1.3淹浦村5#台区接户线原貌图及相应材料说明 153.2淹浦村7#台区改造设计 15 3.2.1淹浦村7#台区架空线施工图及相应材料说明 153.2.2淹浦村7#台区接户线改造图及相应材料说明 173.2.3淹浦村7#台区接户线原貌图及相应材料说明 18第四章 淹浦村各台区新放及拆旧材料清单的统计与汇总 18 4.1淹浦村5#台区材料清单 18 4.2淹浦村7#台区材料清单 22 4.3淹浦村各台区材料清单汇总 25结束语 29参考文献 30第一章 绪论1.1中国电网的发展情况1.1.1 我国农村电网的发展1998年开始，全国范围内对农村电网进行了第一、二期农网改造。
在实施农村建设改造过程中，严把设计关，统筹规划，精心设计，经过实践，形成了适合本地特点的设计模式，但是建设标准不统一2010年初，国家发改委就开展农村电网升级改造工作（下简称农网改造）的有关问题发出通知，要求做好新一轮的农网改造，提升农网的供电可靠性和供电能力，促进社会主义新农村建设和全面建设小康社会奋斗目标的实现，并要求编制农网改造升级总体规划、制定农网升级三年规划等今年正是农网升级改造工作全力开展实施的关键，为了全面实现上级要求，各级政府和电网管理部门分析了农村电网存在的问题，并有针对性的开展工作，将关键工作定在供电可靠性、供电能力、电能质量和提高效率几个方面1.1.2 慈溪市农村0.4kV低压线路的发展农村低压电网建设，关系到农村经济的发展和农民生活的提高，从2000年开始，我市农村低压电网逐步建设，到目前为止，已完成60%左右，力争在二年内把农村低压电网规划建设好，公司也明确把加强农村电网建设为当前改革和发展中的一件大事来抓通过近十年的农网改造建设，农村低压电网也有了很大的改变，但通过实地调查，感到农村低压电网建设方面有很多问题值得我们去探讨为了保证低压电网工程的建设质量，勘察设计首当其中。
低压电网线路设计的主要内容是确定新建线路，更改线路的路径；确定杆位；选择杆型、导线截面、配电装置；确定杆型组装方式、各种金具加工方式；并要绘制设计图纸，编制材料计划，做出工程预算等低压电网线路设计应确保施工后的低压电网线路安全无故障运行、确保用户人身安全1.2我市农网现状农村电网结构薄弱目前我市供电网架相对薄弱，特别是农网线路陈旧，供电设施严重老化，遇上刮风下雨就发生停电事故；电网结构不合理虽然各镇每年都想方设法筹措少量资金建设电网，但这只是杯水车薪，无法从根本上解决电网建设滞后的问题，破旧的城网严重制约了地方经济发展导线截面基本偏小，电压质量差农村电网使用了若干年， 目前导线已严重老化相对目前的经济发展，生活水平的提高，导线截面基本偏小，电压偏低 变压器多为高耗能变压器改造前以自然村为台区，变压器负载率不合理随着农村的建设与发展，变压器位置不在负荷中心，部分线路供电半径偏大由于过去农村电网建设与改造缺乏正常的投融资渠道，缺乏统一规划，所以农村电网技术水平低、损耗大、安全可靠性差、电能质量差等问题仍是今后农村电网解决的重点农村用电电价水平偏高近年来，通过农网改造和农村电力体制改革，农村的电价水平有所降低。
但是，由于完善的农村电力市场尚未形成，符合市场经济要求的电价形成机制也没有建立起来，与城市相比，农村电价水平仍然偏高，限制了农村电力市场的快速发展农网改造资金缺口较大农网改造工程由于受到资金的限制及其他不利因素影响，工程进度各地不一，出现了各地农改相对滞后问题主要反映在两个方面，一是电网改造不到位，设备老化、供电卡脖子、电网结构不合理等问题没有得到彻底解决；二是大部分农、林、牧、渔场和破产企业转供电网已基本处于瘫痪状态，没有改造资金，当地居民和企业无法用电这些问题使农村转供电网的居民用电价格偏高，给城乡用电同价带来不稳定因素 农网改造形成的新资产所有权与收益权、使用权相分离的问题，给各公司都带来经营的不利因素1.3改造意义为了全面完成农网改造工作，必须切实做好电网建设与改造，保证农网改造工程的质量，加大基础设施投资力度，扩大内需，拉动经济，减轻农民的负担，推动地方经济的发展农村低压电网建设是农村发展的重要组成部分，对供电可靠性、电压合格率的要求更加严格，低压电网作为电力系统中最后一个面向用户供电的环节，低压电网的发展必须有一个统一的规划和标准，对扩大内需，拉动我市经济增长具有重要的意义。
第二章 方案设计2.1 线路的路径勘测与定2.1.1 路径选择路径选择的目的，就是要路起止点间选出一个全面符合各项方针政策和规程要求的最合理的线路路径因此，选线人员在选择线路路径时，应遵循各项方针、政策及规程、制度，对运行安全、经济合理、施工方便等因素进行全面考虑，综合比较，选择出一个安全上、技术上、经济上合理的线路路径路径选择的原则： 1 选择线路路径时应遵守我国有关法律和法令 2 为了减少电能损失和电压损失，降低工程造价，便于施工、运行和维护等，线路路径应尽量短，跨越转角少，低压主干线还应靠近道路侧，但不得影响村道的交通 3 线路应尽可能避开森林、绿化区、果木林、防护林带、公园等，必须穿越时也应从最窄处通过，尽量减少砍伐树木 4 为了保证线路的安全运行，线路路径应避开易受雨水冲刷的地方，严禁跨越堆放可燃物、爆炸物的场院和仓库，以免发生因碰线、断线等引起火灾或爆炸事故 5 线路应避开化工、钢铁、水泥、矿区等地，以免有害气体和灰尘污染线路 6 与本地区的发展规划相结合，应尽是少占农田，不占良田，以便于机械化耕地 7 与农业机械化、道路规划等协调配合，以避免迁移线路 8 考虑电力线路对弱电线路的影响。
2.1.2 杆位测定路径确定后，可用花杆和线尺，或者使用经纬仪进行现场测量以确定杆位首先确定线路首端和终端杆的位置，继而根据地形条件确定跨越、转角杆的位置将两相邻转角杆之间连线，按照10KV取60-80m，0.4KV取40-60m来确定档距，平坦地区档距应均匀分布，有障碍时，杆位可前后移动，必要时可调整杆高确定首端杆、转角杆、终端杆的位置，首先要考虑是否需要打拉线，如转角杆的角度在5度以内，可以用双担搬瓶直接过线，不必打拉线；如果需要打拉线，要考虑所定杆的杆位是否合适和有无能挖拉线坑的位置此外，杆位确定应尽量避免影响当地群众的生产和生活，也要考虑接户配电箱的电源进出线是否合理方便同时，应考虑线路档距：10kV配电线路城镇（进村）不应大于50米，非居民区不应大于80米，个别地区因地形限制，最大不得超过100米0.4kV配电线路一般为30~40m，最大不应超过50m在特殊情况下，如遇到交叉跨越及接户线的需要，线路档距可以减小为了得到较大的交叉跨越垂直距离，当新架线路从被交叉跨越物上面通过时，在保证倒杆距离的情况下，电杆应尽量靠近被交叉跨越物若新架线路在被交叉跨越物下方时，交叉点应尽量放在新架线路的档距中间。
2.2 导线型号、截面、弧垂、排列方式的选择 2.2.1 导线型号的选择本工程只要采用JKLYJ-150 、JKLYJ-120、JKLYJ-70、JKLYJ-50绝缘导线；引流线采用JKLYJ-70 2.2.2 导线的截面选择 对架空电力线路导线的技术要求是 1 有良好的导电性能； 2 有足够的抗拉强度和抗 性能； 3 耐腐性能好； 4 重量轻，价格便宜为了满足以上要求，选择导线截面时必须满足以下条件： 1 满足发热条件，在最高环境温度和最大负荷的情况下，保证导线不被烧坏，即导线中通过的持续电流始终是允许电流； 2 满足电压损失条件，以保证线路的电压损失不超过允许值； 3 满足机械强度要求，在任何恶劣的环境条件下，应保证线路在电气安装和正常运行过程中导线不被拉断； 4 满足保护条件，以保证自动形状或熔断器能对导线起保护作用，根据以上4点所选择出的截面能同时满足4个方面的要求，即为最合适的导线截面配电线路导线截面的选择，由于线路存在着阻抗，所以在负荷电流通过线路时要产生电压损耗，引起电压降落，此法以保证线路末端电压在允许范围为依据进行导线截面选择，这个方法在广大的农村电网的导线截面选择中经常被采用。
： 式中：S:导线截面，单位mm2 P:有功功率，单位kW L:线路长度，单位m 电压损失百分数的数值 C：电压损失系数，三相四线制时，铝导线为46，铜线为77 线路功率因数试取线路末端电压降为7%，线路功率因数取为0.8时 q 3.5I2 r1L1-r2L2 T×10-3 3.5×402× 1.98×1.5-0.92×1.2 ×200×10-3 2090 kW??h 式中：I：平均负荷电流，单位A r1、r2：LJ16及LJ35单位电阻值，单位Ω/km L1、L2：导线长度，单位km T：实际用电时间，单位h 淹浦村5#台区施工图 详见附件1工程说明：1、更换电杆：新立12M电杆8基，拔10.5M电杆2基2、更换导线：新放JKLYJ-150绝缘线8档207m，新放JKLYJ-50绝缘线3档90m； 拆LJ-50导线3档77m，拆LGJ-35导线1档30m3、更换拉线：新做GJ-80普拉4组，高拉GJ-80/1组，新做GJ-50普拉1组； 拆GJ-50高拉1组新装电缆：新放YJV-150电缆两路80m；拆VLV-4*95电缆1路16m。
3.1.2淹浦村5#台区下户线改造图及相应材料说明： 淹浦村5#台区接户线改造图 详见附件1 工程说明：根据当地需求该台区改造后，三相表用户进户线均改为4*JKL。
