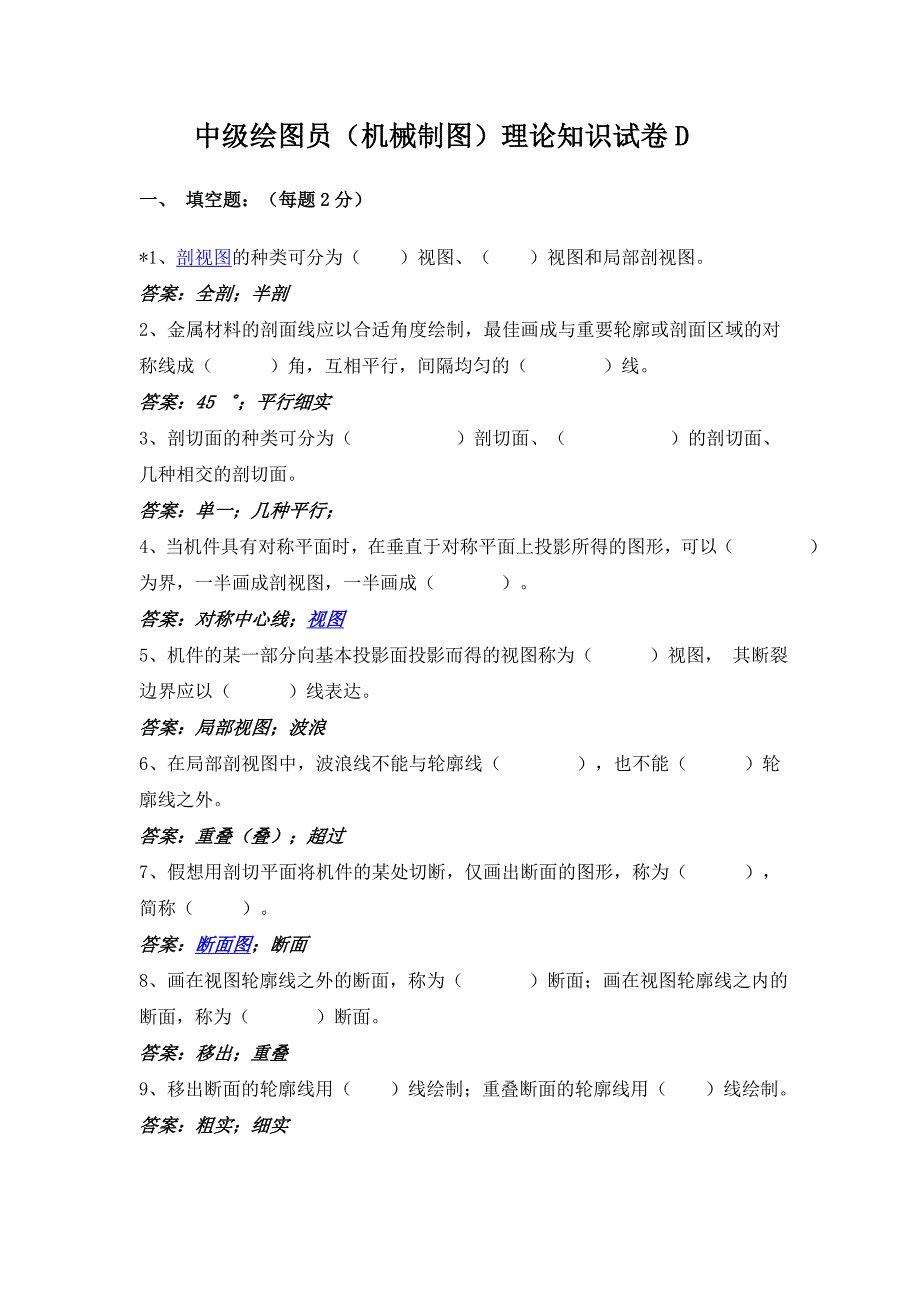

中级绘图员（机械制图）理论知识试卷D一、 填空题：（每题2分）*1、剖视图的种类可分为（ ）视图、（ ）视图和局部剖视图答案：全剖；半剖2、金属材料的剖面线应以合适角度绘制，最佳画成与重要轮廓或剖面区域的对称线成（ ）角，互相平行，间隔均匀的（ ）线答案：45゜；平行细实3、剖切面的种类可分为（ ）剖切面、（ ）的剖切面、几种相交的剖切面答案：单一；几种平行； 4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（ ）为界，一半画成剖视图，一半画成（ ）答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（ ）视图， 其断裂边界应以（ ）线表达答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（ ），也不能（ ）轮廓线之外答案：重叠（叠）；超过7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（ ），简称（ ）答案：断面图；断面8、画在视图轮廓线之外的断面，称为（ ）断面；画在视图轮廓线之内的断面，称为（ ）断面。
答案：移出；重叠9、移出断面的轮廓线用（ ）线绘制；重叠断面的轮廓线用（ ）线绘制答案：粗实；细实10、当视图的轮廓线与重叠断面的轮廓线（ ）时，视图的轮廓线仍需完整的画出，不可（ ）答案：重叠（叠）；间断11、将机件的部分构造，用不小于原图形所采用的比例画出的图形，称为（ ）图；放大部位用（ ）线圈出 答案：局部放大；细实12、肋板、轮辐及薄壁构造，（ ）剖切时，一律不画剖面线，并用（ ）线将它们与相邻构造分开答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（ ）标注尺寸，断裂边沿常用（ ）线画出答案：实长；波浪14、按一定规律分布的相似构造，只需画出几种完整的构造，其他用（ ）线相连或标明中心位置并注明（ ）15局部放大图上标注的比例是指（ ）的线性尺寸与（ ）相应要素的线性尺寸之比答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（ ）视图 （A）全剖 (B)半剖 (C) 局部剖 (D) 断面2、用剖切面局部地剖开机件所得的视图称（ ）视图。
（A）全剖 (B)半剖 (C)局部剖 (D)断面3．半剖视图以（ ）线为对称中心线 （A）双点画线 (B)虚线 (C)细实线 (D)细点画线4全剖视图选用的是（ ）剖切面A）单一 (B)几种平行的 (C)几种相交的 (D)其他2、半剖视图选用的是（ ）剖切面 （A）单一 (B)几种平行的 (C)几种相交的 (D)其他答案：(A)3、局部剖视图选用的是（ ）剖切面 （A）单一 (B)几种平行的 (C)几种相交的 (D)其他答案：（A）4、六个基本视图中最常用的是（ ）视图 （A）主、右、仰 (B)主、俯、左 (C)后、右、仰 (D)主、左、仰答案：（B）5六个基本视图的投影规律是“主俯仰后：长对正；（ ）：高平齐； 俯左仰右：宽相等 （A）主俯仰右 (B)俯左后右 (C)主左右后 (D)主仰后右答案：（C）6、机件向不平行于任何基本投影面的平面投影所得的视图叫（ ） （A）局部视图 (B)斜视图 (C)基本视图 (D)向视图答案：（B）7、在半剖视图中半个视图与半个剖视图的分界线用（ ）。
（A）粗实线 (B)细实线 (C)细点画线 (D)波浪线答案：（C）8在局部剖视图中，视图与剖视部分的分界线用（ ） （A）粗实线 (B)细实线 (C)细点画线 (D)波浪线答案：（D）9、重叠剖面的轮廓线用（ ）线表达 （A）粗实 (B)细实 (C)细点画 (D)波浪答案：（B）10局部放大图的标注中，若被放大的部分有几种，应用（ ）数字编号，并在局部放大图上方标注相应的数字和采用的比例 （A）希腊 (B)阿拉伯 (C)罗马 (D)中国答案：（C）11机件具有若干相似构造（如齿、槽等），并按一定规律分布时，只需画出几种完整的构造，其他用（ ）线连接，并注明该构造的总数 （A）粗实 (B)细实 (C)细点画 (D)波浪答案：（B）12对于零件上的肋板、轮辐、薄壁等，如（ ）剖切，不画剖面符号，且用粗实线将它们与相邻构造分开 （A）横向 (B)斜向 (C)纵向 (D)反向答案：（C）12、在下图的A-A断面图中，选出对的的断面图（ ）。
答案：A13下图的A-A剖面图中，选出对的的断面图（ ）答案：D14在下图中，选出对的的断面图（ ）答案：A15在下图中，选出对的的左视图（ ）答案：B16在下图中，选出对的的左视图（ ）答案：B17、在下图中，选出对的的左视图（ ） 答案：A18在下图中，选出对的的一组视图（ ） 答案：C19、下图是采用（ ）画法A）简化 （B）折断 （C）对称 （D）示意答案：B20下图的主视图适合选用（ ）剖视图A）局部 （B）全 （C）半 （D）旋转答案：A21在下图中的1面是（ ）A）圆柱面 （B）滚花部分 （C）简化画法 （D）平面答案：D22、下图采用的是（ ）画法A）简化 （B）对称 （C）示意 （D）省略答案：A23下面中间的图用的是（ ）体现措施A）局部剖视图 （B）局部放大图（C）局部放大剖视图 （D）局部剖视放大图 答案：B24、下面右图用的是（ ）表达措施A）全剖 （B）局部剖 （C）移出剖面 （D）重叠剖面答案：C25、在下图中，选出对的的视图（ ）。
答案：C26在下图中，选出对的的视图答案：D27、在下图中选出对的的剖视图 ）答案：C28、在下图中选出对的的剖视图 ）答案：C29在下图中选出对的的剖视图 ）答案：B30、在下图中选出对的的主视图 ）答案：D31、在下图中选出对的的局部剖视图 ）答案：B32在下图中选出对的的局部剖视图 ）答案：D33、在下图中选出对的的主视图 ）答案：D34、在下图中选出对的的主视图 ）答案：D35在下图中选出对的的剖视图 ）答案：B36、在下图中选出对的的剖视图 ）答案：C37、在下图中选出对的的主视图 ）答案：A38在下图中选出对的的断面图 ）答案：C39、在下图中选出对的的剖视图 ）答案：B三、判断题：（每题1分）1、视图涉及基本视图，局部视图、斜视图和向视图共四种 ）答案：对2、视图上标有“A”字样的是向视图 ）答案：对3、视图上标有“A向旋转”字样的是斜视图 ）答案：错41、局部视图的断裂边界一般以波浪线表达。
）答案：对5、机件向基本投影面投影所得的图形称为基本视图，共有六个基本视图 ）答案：对6、六个基本视图中，最常应用的是右视图，仰望图和后视图 ）答案：错71、金属材料的剖面符号是与水平成45的互相平行间隔均匀的粗实线 ）答案：错8、半剖视图的分界线是粗实线 ）答案：错9、局部剖视图的波浪线可用轮廓线替代 ）答案：错10、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为剖视图 ）答案：错11画在视图轮廓之外的断面称移出断面 ） 案：对12、重叠断面的轮廓线用细实线绘制 ）答案：对13、全剖视图可用于体现内形复杂的不对称机件和外形简朴的对称机件 ）答案：对14半剖视图常用于体现内外构造均较复杂的对称机件 ）答案：对15局部剖视图既能体现内部形状，又能保存机件的某些外形 ）答案：对16、局部剖视图上的波浪线可以超过轮廓线之外 ）答案：错17全剖视、半剖视和局部剖视均使用的是单一剖切平面 ）答案：对18、半剖视图用的是两个平行的剖切平面 ）答案：错19、判断下图采用的局部剖视与否对的 ）答案：错20判断下图与否对的。
）答案：错21、判断下面斜视图与否对的 ）答案：对22、判断下图与否对的 ）答案：错23、判断下图与否对的 ）答案：对24在几种平行剖切面的剖视图中，不应画出剖切面转折处的投影 ）答案：对25、判断下图的画法与否对的 ）答案：错26、由于图形对称，应采用半剖，如下图一 ）答案：错27主视图中有一轮廓线与对称中心线重叠，不适宜采用半剖，应采用局部剖 ）答案：对28、判断下图采用的局部剖视与否对的 ）答案：对29判断下图采用的局部剖视与否对的 ）答案：错30、判断下图采用的重叠剖面与否对的 ）答案：错四、综合题：（每题10分）1、补画图中的缺线 (一) （二） （三） （四）2、补画图中的缺线3、补画图中的缺线4、下图中的俯视图画成合适的剖视图5下图中的俯视图画成合适的剖视图6下图中的主视图改画成合适的剖视图7、将下图中的主视图改画成合适的剖视图8、给定的位置上，将下图中的主视图改画成合适的剖视图9、给定的位置上，将下图中的主视图改画成合适的剖视图。
D类：10、在给定的位置上，将下图中的主视图改画成合适的剖视图11、在给定的位置上，将下图中的主视图改画成合适的剖视图12、在给定的位置上，将下图中的主视图改画成合适的剖视图。
