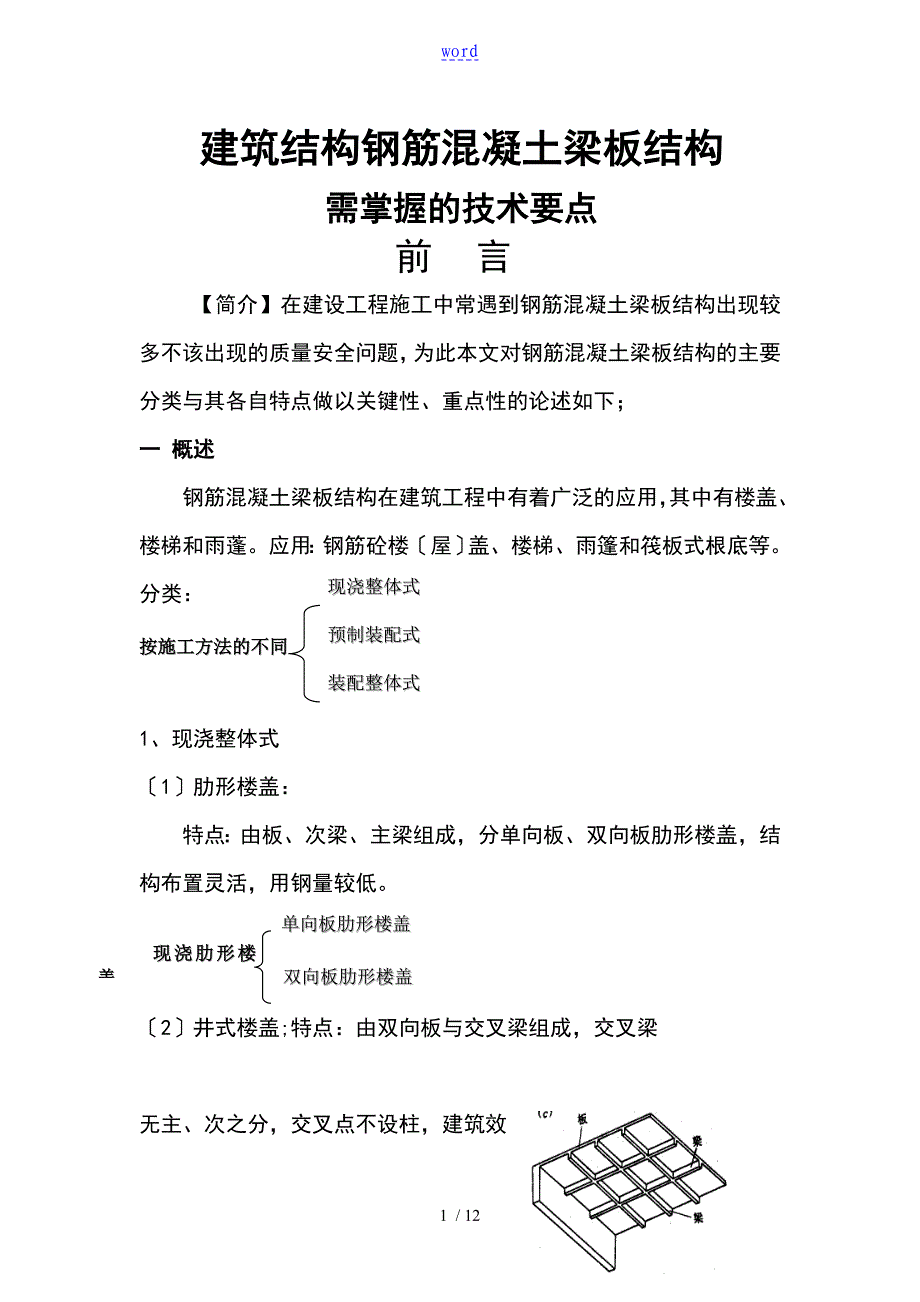

word建筑结构钢筋混凝土梁板结构需掌握的技术要点前 言【简介】在建设工程施工中常遇到钢筋混凝土梁板结构出现较多不该出现的质量安全问题，为此本文对钢筋混凝土梁板结构的主要分类与其各自特点做以关键性、重点性的论述如下；一 概述钢筋混凝土梁板结构在建筑工程中有着广泛的应用，其中有楼盖、楼梯和雨蓬应用：钢筋砼楼〔屋〕盖、楼梯、雨篷和筏板式根底等按施工方法的不同现浇整体式装配整体式预制装配式分类：1、现浇整体式〔1〕肋形楼盖：特点：由板、次梁、主梁组成，分单向板、双向板肋形楼盖，结构布置灵活，用钢量较低现浇肋形楼盖单向板肋形楼盖双向板肋形楼盖〔2〕井式楼盖;特点：由双向板与交叉梁组成，交叉梁无主、次之分，交叉点不设柱，建筑效果较好，整个楼盖相当于一块大型双向受力的平板应用：中小礼堂、餐厅、展览厅、会议室以与公共建筑的门厅或大厅〔3〕无梁楼盖特点：不设梁肋，将板直接支承在柱上，有时在柱上部设置柱帽〔矩形〕，具有结构高度小，板底平整，采光、通风效果好等特点应用：柱网接近正方形，l≯6m的商场书库、冷藏室、仓库、水池的顶板、底板和筏片根底等2/装配式楼盖;特点：采用预制板、现浇梁或预制梁和预制板结合而成。
节省模板、工期短，但整体性、防水性、抗震性较差，楼板不能开洞3、装配整体式楼盖;特点：预制梁、板吊装就位后，再在板面现浇叠合层而形成整体，整体性较好、节省模板，需二次浇筑砼，费工费料，造价较高应用：多层厂房、高层民用建筑、有抗震要求的建筑二、单向板肋梁楼盖了解单向板肋梁楼盖的结构组成，结构布置以与承重方案选择，与其设计计算；并更需要熟悉：按塑性理论的设计计算了解：塑性铰、塑性内力重分布和截面配筋；重点需知：单向板肋梁楼盖设计计算理论与其步骤，主要难点控制在：网络图等概念；按塑性理论的设计计算；按塑性理论的设计计算；1、分析单向板和双向板的受力特点；2、楼盖的传力路线；3、单向板肋梁楼盖设计；4、塑性法计算内力；解释式中各符号意义当按构造要求配置附加箍筋时，次梁每侧不得少于2Φ6，如设置附加吊筋时，附加吊筋不宜少于2Φ12在主梁支座处，主梁与次梁截面的上部纵向钢筋相互交叉重叠，主梁的纵筋位置必须放在次梁的纵向钢筋下面梁的受剪钢筋宜优先采用箍筋，但当主梁剪力很大，仅用箍筋间距太小时也可在近支座处设置局部弯起钢筋，弯起钢筋不宜放在梁截面宽度的两侧，且不宜使用粗直径的钢筋作为弯起钢筋弯起钢筋除利用纵向钢筋弯起外，还可单独设置仅用作受剪的弯起钢筋，但必须在支座两侧均设置弯起钢筋，称为“鸭筋〞，但不允许采用。
仅在受拉区有水平段长度不大的“浮筋〞，以防止由于浮筋发生较大的滑移使斜裂缝开展过大三、单向板肋梁楼盖的设计步骤1、楼盖梁板结构平面布置与确定截面尺寸⑴梁格布置；⑵截面尺寸:2、板的设计〔按塑性内力重分布计算〕⑴荷载计算；⑵计算简图：取1m宽板带作为计算单元⑶内力计算⑷截面强度计算⑸根据计算结果与板的构造要求, 绘制板的配筋图3、次梁的设计〔按考虑塑性内力重分布的方法计算〕⑴荷载计算 ⑵计算简图 ⑶内力计算⑷正截面强度计算①次梁跨中截面按T形截面计算 ②判断截面类型4、主梁的计算〔按弹性理论计算〕⑴荷载计算；⑵计算简图⑶内力计算1〕弯矩计算2〕剪力计算⑷正截面强度计算 ⑸斜截面强度计算 ⑹主梁吊筋计算主要目的需掌握：整体式双向板肋梁楼盖的设计思路，并要熟悉：整体式双向板肋梁楼盖的设计步骤；了解双向板按弹性理论的分析方法；重点需知：双向板肋梁楼盖按弹性、塑性计算内力要点难点在：塑性理论(如塑性铰线法)的设计方法；关键点在：双向板肋梁楼盖按弹性、塑性计算内力要点等技术问题〔1〕整体式双向板肋梁楼盖的受力特点；〔2〕双向板的内力计算要点 〔3〕双向板的配筋计算和构造要求；〔4〕整体式双向板肋梁楼盖设计；1、双向板的受力特点和主要试验结果试验研究明确，在承受均布荷载作用下的四边简支钢筋混凝土双向板，当荷载逐渐增加时，首先在板底中部且平行于长边的方向上出现第一批裂缝并逐渐延伸，然后沿大约45°方向向四角扩展，在接近破坏时，板的顶面四角附近也出现了垂直于对角线方向且大体呈环状的裂缝，该形式裂缝的出现促使板底裂缝进一步开展，最终导致跨中钢筋屈服，整个板即告破坏。
通过对双向板的试验可发现，双向板在两个方向受力都较大，因此需在两个方向同时配置受力钢筋试验还明确，在其它条件一样时，采用强度等级较高的混凝土较为优越当用钢量一样时，采用细而密的配筋较采用粗而疏的配筋有利，且将板中间局部钢筋排列较密些要比均匀排列更适宜2、双向板按弹性理论计算 〔1〕单跨双向板的计算根据四边支承情况的不同，可以形成不同的计算简图，分别为：1〕四边简支；2〕一边固定，三边简支；3〕两对边固定，两对边简支；4〕两邻边固定，两邻边简支；5〕三边固定，一边简支；6〕四边固定；〔2〕构造钢筋在简支的双向板中，考虑支座的嵌固作用，应沿板的周边设置垂直于板边的板面构造钢筋，在两边嵌固的板角局部该钢筋应沿两个垂直方向布置或按放射状布置每一方向的钢筋均不应少于Φ8200，自墙边算起伸入板内的长度，不宜小于l1/4〔l1为板的短边跨度〕双向板的其他构造要求与单向板一样并要进展单向板、双向板肋梁楼盖的受力特点与计算.跨中、支座弯矩：Ｍ＝表中弯矩系数×〔g+q〕l02〔3〕多跨连续双向板的计算需要考虑活载的不利布置〔棋盘式〕，采用如下方法：1〕求跨中最大弯矩对称荷载：——内支座认为固定边〔说明各种情况〕反对称荷载：——支座认为简支边如图，分别求出弯矩后叠加，即得跨中最大弯矩2〕求支座最大弯矩可按活载满布所有区格求支座最大弯矩3、双向板的配筋计算和构造要求〔1〕截面配筋计算特点双向板的受力钢筋应沿板的纵、横两个方向设置，并且沿短向的受力钢筋应放在沿长向受力钢筋的外侧，因此截面计算高度h0分为h0x和h0y，设x方向为短边，y方向为短边，如此h0x=h-as；h0y= h-d-as。
其余与前一样〔2〕板厚按前述刚度要求确定，一般不小于8mm，也不大于160 mm〔3〕板中钢筋的配置配筋方式有弯起式与别离式两种说明中间板带和边缘板带1、主要目的要熟悉：楼梯的组成、布置；了解楼梯设计计算重点需知：楼梯的组成、布置、设计计算控制难点在：楼梯设计计算关键点在：〔1〕现浇板式楼梯的受力特点与构造〔2〕现浇梁式楼梯的受力特点与构造〔3〕折线形楼梯的受力特点与构造梯段斜板计算时，可按简支平板计算，但应考虑平台梁对斜板有一定的约束作用斜板的受力钢筋沿斜向布置，支座附近板的上部应设置负钢筋，斜板的配筋方式有弯起式和别离式两种，为施工方便，工程中多用别离式配筋采用弯起式时，跨中钢筋应在距支座边缘ln/6处弯起，自平台伸入的上部直钢筋均应伸至距支座边缘ln/4处分布钢筋与受力钢筋垂直，布置在受力钢筋的内侧，要求每个踏步内至少放一根分布钢筋3、平台板平台板一般为单向板，按简支板计算当为双向板时，如此可按四边简支的双向板进展计算配筋由于板的四周受到平台梁〔或墙〕的约束，所以应配置一定数量的负弯矩钢筋其配筋构造同一般受弯构件4、平台梁平台梁一般均支承在楼梯两侧的横墙上，设计时按倒L形简支梁计算配筋。
h=1/10l0〔l0为平台梁的计算跨度〕，其配筋构造同一般受弯构件5、梁式楼梯的计算与构造当梯段跨度较大〔水平投影长度＞3m〕、且使用荷载较大时，采用梁式楼梯较为经济梁式楼梯由踏步板、斜梁、平台板和平台梁组成，踏步板两端支承在斜梁上，斜梁两端分别支承在上、下平台梁〔有时一端支承在层间楼面梁〕上，平台板支承在平台梁或楼层梁上，而平台梁如此支承在楼梯间两侧的墙上梁式楼梯的荷载传递途径为：均布荷载 均布荷载 集中荷载梯段荷载踏步板 斜梁 平台梁墙〔或柱〕梁式楼梯中各构件均可简化为简支受弯构件计算与板式楼梯不同之处在于，梁式楼梯中的平台梁除承受平台板传来的均布荷载外，还承受斜梁传来的集中荷载1〕踏步板踏步板的截面大多为梯形〔由三角形踏步和其下的斜板组成〕，设计时为简化计算，取一个踏步作为计算单元，将梯形踏步板看作为同宽度的矩形截面〔高度为梯形中位线〕，按简支板计算，但应考虑到斜边梁对踏步板的约束现浇踏步板的斜板厚度一般取δ＝30~50mm，配筋按计算确定每一级踏步下应配置不少于2Φ8的受力钢筋，布置在踏步下面斜板中，并将每两根中的一根伸入支座后弯起作支座负钢筋。
此外，沿整个梯段斜向布置间距不大于250mm的分布钢筋，位于受力钢筋的内侧.2〕斜梁——说明斜梁计算简图和计算公式斜梁端部纵筋必须放在平台梁纵筋上面，梁端上部应设置负弯矩钢筋，斜梁纵筋在平台梁中的锚固长度应满足受拉钢筋锚固长度的要求其他构造同一般梁斜梁的配筋如图9-49所示 有时为了满足建筑功能要求，有些房屋的楼梯可能做成折线形折线形梁〔或板〕的计算与普通斜梁〔板〕的计算一样3〕平台板、平台梁平台板的配筋构造同板式楼梯;平台梁由于要承受斜梁传来的集中荷载，因此在平台梁与斜梁相交处，应在平台梁中斜梁两侧设置附加箍筋或吊筋，其要求与钢筋混凝土主梁内附加钢筋要求一样4〕折线形的梁式〔或板式〕楼梯的计算与构造;对于折线形的梁式〔或板式〕楼梯，在梁〔板〕内折角处的下部受力钢筋不允许沿板底弯折，以免产生向外的合力将该处的混凝土崩开，应将内折角处的受拉钢筋断开，各自延伸至受压区分别加以锚固，同时还应在该处增设箍筋〔箍筋数量应由计算确定〕六、雨篷目的要熟悉：雨篷的组成、布置；了解：了解雨篷设计计算；重点需知:雨篷的组成、布置、设计计算；难点在:雨篷的组成、布置、设计计算；关键点在雨篷设计计算〔1〕雨篷板的受力特点与构造〔2〕雨篷梁的受力特点与构造〔3〕雨蓬抗倾覆验算〔4〕悬臂式雨篷带构造翻边时的须知事项；雨篷建筑工程中，常见的钢筋混凝土雨篷、阳台、挑檐、挑廊等均为具有代表性的悬挑构件。
现以悬臂板式钢筋混凝土雨篷为例，进展简要介绍1〕雨篷的受力特点雨篷由雨篷板和雨篷梁两局部组成；雨篷梁一方面支承雨篷板，另一方面又兼作门过梁，除承受自重与雨篷板传来的荷载外，还承受着上部墙体的重量以与楼面梁、板可能传来的荷载雨篷可能发生的破坏有三种：雨篷板根部受弯断裂、雨篷梁受弯、剪、扭破坏和整体雨篷倾覆破坏，见图为防止雨篷可能发生的破坏，雨篷应进展雨篷板的受弯承载力计算、雨篷梁的弯剪扭计算、雨篷整体的抗倾覆验算，以与采取相应的构造措施2〕悬挑构件的构造措施〔1〕雨篷板雨篷板通常都做成变厚度板，根部厚度通常不小于70mm，而端部厚度不小于50mm雨篷板按悬臂板计算配筋，计算截面在板的根部雨篷板的受力钢筋应布置在板的上部，伸入雨篷梁的长度应满足受拉钢筋锚固长度la的要求分布钢筋应布置在受力钢筋的内侧〔2〕雨篷梁雨篷梁的宽度一般与墙厚一样，梁高应符合砖的模数为防止雨水沿墙缝渗入墙内，通常在梁顶设置高过板顶60mm的凸块雨篷梁嵌入墙内的支承长度不应小于370mm雨篷梁的配筋按弯剪扭构件计算配置纵筋和箍筋，雨篷梁的箍筋必须满足抗扭箍筋要求为满足雨篷的抗倾覆要求，通常采用加大雨篷梁嵌入墙内的支承长度或使雨篷梁与周围的结构拉结等处理方法。
〔3〕钢筋混凝土现浇挑檐钢筋混凝土现浇挑檐通常将挑檐板和圈梁整。
